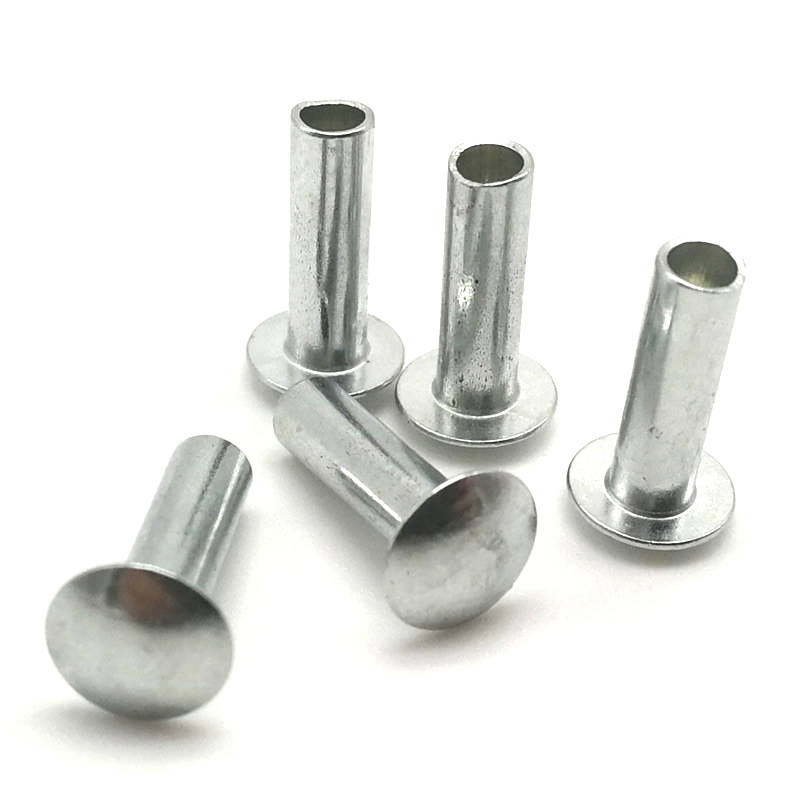

Universal Head Half Tubular niitit

Kun tarvitset niitinpään, joka jakaa kuorman laajemmalle alueelle kuin pyöreä pää, mutta istuu alempana kuin ristikkopää,yleispäinen puoliputkimainen niittion vastaus. Tässä monipuolisessa päätyylissä yhdistyy leveä, tasaisesti säteilevä yläosa matalaan kupuun, joka tarjoaa erinomaisen läpivetokestävyyden ilman tilaa vievää ulkonäköä.

Nuote metallitvalmistaa yleispäisiä puoliputkimaisia ​​niittejä vähähiilisestä teräksestä, ruostumattomasta teräksestä (304/316) ja messingistä käyttäen nopeaa kylmäpäätä. Puoliontto ontelo vähentää säätövoimaa noin 70 % kiinteisiin niitteihin verrattuna, kun taas yleispää tarjoaa tasapainoisen esteettisen, joka sopii näkyviin ja piilotettuihin sovelluksiin.

Niitimme todelliset sovellukset

Tapaus 1 – Autojen sisätilojen verhoilupaneelit

Autonistuimen valmistaja tarvitsi kiinnikkeen, joka ei repeytynyt pehmeän vaahtomuovipohjaisen vinyylin läpi. Meidänyleispäiset puoliputkiniitit(halkaisija 5 mm, piipun pituus 10 mm, sinkitty teräs) tarjosi leveän 9,5 mm:n pään, joka jakoi puristusvoiman tasaisesti. 100 000 istuimen sisään-/ulostulotestin syklin jälkeen mikään ei ollut löystynyt tai vedetty läpi.

Tapaus 2 – Raskaat suojapeitteet

Teollinen pressuvalmistaja vaati korroosionkestävän niitin kiinnityskohtiin, jotka olivat alttiina tien suolalle ja sateelle. Toimitimme 304 ruostumatonta yleispäistä puoliputkimaista niitiä (halkaisija 6 mm, piipun pituus 12 mm). Leveä yleispää esti kangasta repeytymästä alle 200 kg:n vetovoiman. Kahden vuoden kenttäkäytössä ei havaittu vikoja.

Tapaus 3 – Ulkokalusteiden kokoonpano

Puutarhakalustemerkki halusi matalaprofiilisen niitin, joka ei tartu tyynyihin. Suosittelemme alumiinisia yleispäisiä puoliputkimaisia ​​niittejä (halkaisija 4 mm, piipun pituus 8 mm), joissa on antiikkiviimeistely. Pään korkeus oli vain 1,8 mm, mutta halkaisija 7 mm tarjosi runsaasti tukea alumiinirungoille. Asiakas lyhensi kokoonpanoaikaa 30 % verrattuna muttereiden ja pulttien käyttöön.

Erilaiset niitit Nuote Metals Make

Nuote metallitvalmistaa erityyppisiä niittejä, kuten litteät niitit, pyöreäpäiset niitit, upotetut pääniitit, ristikkopääniitit, sienipääniitit jne.

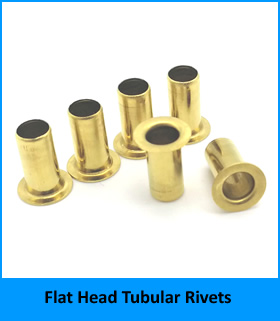

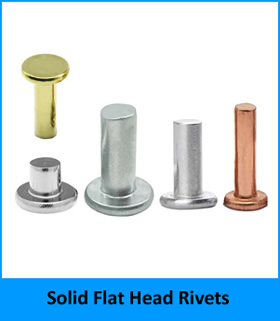

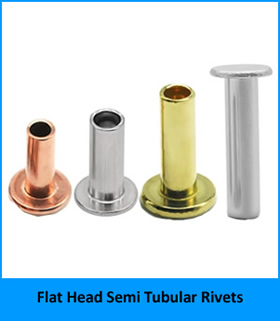

1. Litteäpäiset niitit, mukaan lukien tasapäiset kiinteät niitit, litteäpäiset puoliputkiniitit, litteäpäiset putkimaiset niitit.

Haluatko tietää lisää litteäpäisistä niiteistämme? klikkaa vain

2. Pyöreäpäiset niitit, mukaan lukien pyöreäpäiset kiinteät niitit ja pyöreäpäiset puoliputkiniitit.

Napsauta  saadaksesi lisätietoja pyöreäpäisistä niiteistämme.

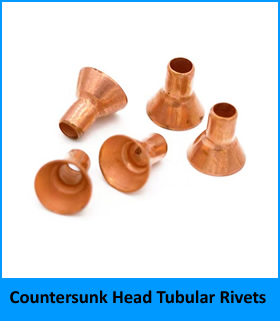

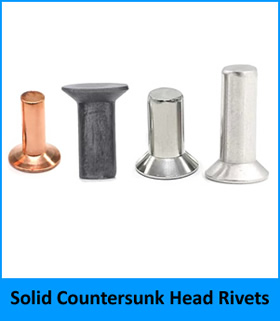

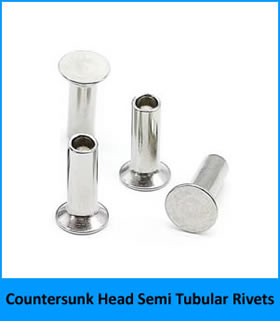

3. Upotetun pään niitit, mukaan lukien upotetun pään kiinteät niitit, upotetun pään puoliputkiniitit, upotetun pään putkimaiset niitit.

Jos haluat saada lisätietoa upotuspään niiteistä, napsauta

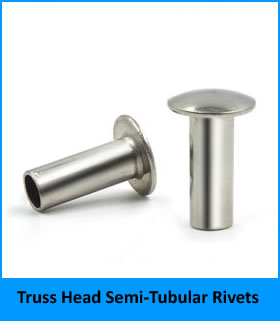

4. Ristikon pään niitit, mukaan lukien ristikkopään kiinteät niitit ja ristikkopään puoliputkimaiset niitit.

Tarvitsetko lisätietoa ristikkopään niiteistä? Napsauta vain

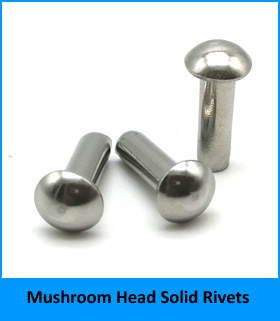

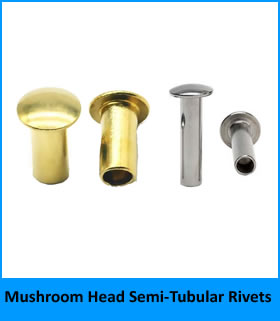

5. Sienipään niitit, mukaan lukien sienipään kiinteät niitit ja sienipään puoliputkimaiset niitit.

Napsauta  saadaksesi lisätietoja sienipääniiteistämme.

Katso alla olevasta videosta lisätietoja Nuote Metalsista ja niittien tuotantolinjastamme.

Tekniset parametrit

Valmistamme nämä niitit useista materiaaleista. Kaikki mitat tarkistetaan optisella lajittelulla.

Materiaalivaihtoehdot ja ominaisuudet

Vakiomitta-alue (teräs, 304, messinki)

Toleranssit: Varren halkaisija ±0,05 mm, pään halkaisija ±0,15 mm, pään korkeus ±0,10 mm, pituus ±0,15 mm.

Mekaaniset ominaisuudet (5 mm teräs, asetettu 2 mm teräslevyyn)

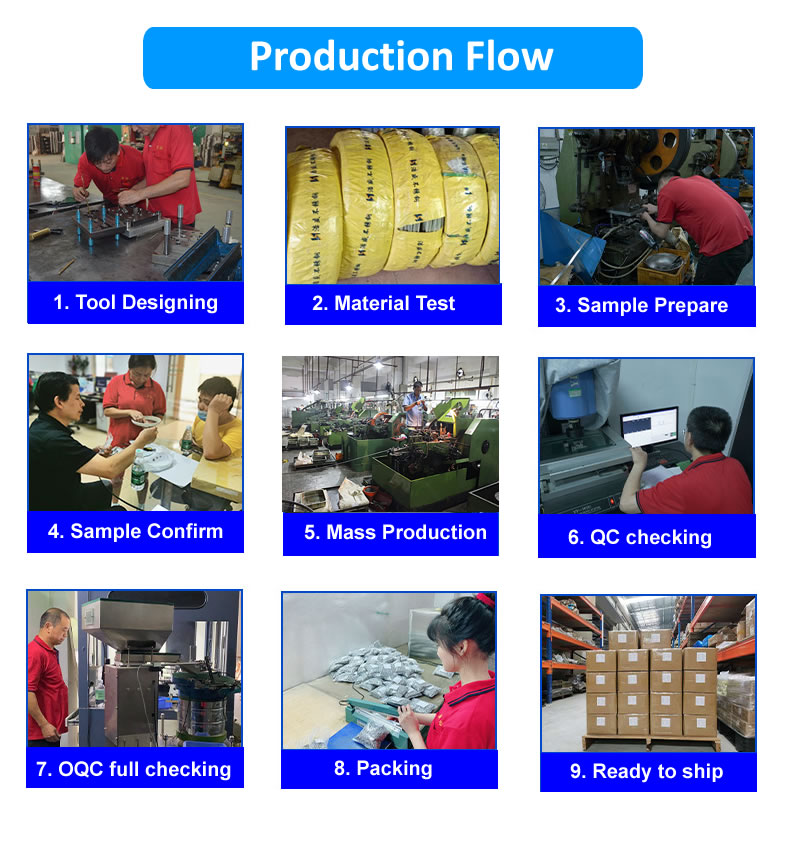

Seitsemänvaiheinen tuotantoprosessimme

Noudatamme kurinalaista työnkulkua jokaisessa erässäyleispäiset puoliputkiniitit.

1. Materiaalin hankinta –Ostamme sertifioitua lankaa hyväksytyiltä tehtailta. Jokaisella kelalla on lämpönumero täydellistä jäljitettävyyttä varten.

2. Materiaalin tarkastus –Tuleva lanka testataan spektrometrillä ja vetotesterillä. Tarkistamme halkaisijan ja pinnan kunnon.

3. Työkalujen mukauttaminen tai asetukset –Uusia mittoja varten suunnittelemme kovametallikylmäsuuttimet (toimitusaika 15–25 päivää). Vakiokokoille teknikot asentavat ja kohdistavat olemassa olevat työkalut.

4. Ensimmäinen artikkelin tarkastus –Kylmäpääosa kulkee 50 näyteniitillä. Mittaamme pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Täydellinen FAI-raportti lähetetään sinulle hyväksyttäväksi.

5. Massatuotanto –Hyväksynnän jälkeen käytämme 200–400 kappaletta minuutissa. Prosessin aikana kriittisten mittojen tarkastuksia tehdään 2 000 kappaleen välein.

6. Alihankintana tehty pinnoitus tai Passivoiminen (tarvittaessa) -Teräsosien osalta lähetämme erät sertifioiduille pinnoituskumppaneillemme. Ruostumattomalle teräkselle tarjoamme passivointia. Pinnoitteen paksuus on tarkistettu XRF:llä.

7. Lopullinen lähtevä tarkastus –Käytämme optisia lajittelukoneita tarkastaaksemme osista 100 % pään geometrian, pituuden ja ontelon syvyyden. AQL-näyte (taso II, 1,0) vedetään leikkaustestausta varten. Jokaisen lähetyksen mukana tulee vaatimustenmukaisuustodistus.

Laadunvarmistus ja sertifioinnit

Meidän tuotantommeyleispäiset puoliputkiniitittukee:

Sertifioinnin laajuus

• ISO 9001:2015 Laadunhallintajärjestelmä
• RoHS (2011/65/EU) -vaatimustenmukaisuus kaikille materiaaleille
• REACH SVHC -ilmoitus
• IATF 16949 Saatavilla autoprojekteihin

Jokainen lähetys sisältää:

• Myllyn testitodistus (materiaalin kemia ja kovuus)
• Mittatarkastusraportti (10 kpl per erä)
• pinnoitus- tai passivointitodistus (tarvittaessa)
• Allekirjoitettu vaatimustenmukaisuustodistus

Läpinäkyvät käytännöt

• Näytekäytäntö – 20 ilmaista kappaletta mihin tahansa vakiokokoon (asiakas maksaa toimituskulut)
• Minimitilausmäärä – 2 000 kappaletta teräkselle/messingille; 3000 ruostumattomasta teräksestä
• Toimitusaika – 7–10 arkipäivää varastossa oleville kooille; 15–20 päivää mukautetuille mitoille
• Työkaluvaraukset – Ei mitään vakiohalkaisijoiden ja päätyylejen osalta
• Palautuspolitiikka – vialliset osat vaihdetaan veloituksetta

Nuote metallitei veloita uudelleennäytteenotosta, jos ensimmäiset artikkelit eivät täytä piirustustoleranssejasi.

Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on yleispäisellä puoliputkimaisella niitillä ja pyöreän pään puoliksi putkimaisella niitillä? Milloin minun pitäisi valita yleispää?

V: Yleispään halkaisija on suurempi (tyypillisesti 2,0–2,2 kertaa varren halkaisija) verrattuna pyöreään päähän (1,6–1,8 kertaa). Siinä on myös matalampi profiili (pään korkeus noin 30 % pään halkaisijasta, vs. 45 % pyöreässä päässä). Tämä tekee yleispäästä paremman pehmeille tai ohuille materiaaleille, joissa läpivetovastus on kriittinen, mutta haluat silti vähemmän häiritsevän ulkonäön. Valitse yleispäiset puoliputkiniitimme sellaisiin sovelluksiin kuin autojen koristeluun, kangaspeitteisiin, verhoiluun ja muovikokoonpanoihin, joissa pyöreä pää saattaa painua sisään tai näyttää liian näkyvältä.

Kysymys 2: Voidaanko yleispäisiä puoliputkimaisia ​​niittejä käyttää taustalevyn kanssa lisäämään vetovastusta erittäin pehmeissä materiaaleissa?

V: Ehdottomasti. Erittäin pehmeille alustoille, kuten vaahtomuovi, neopreeni tai ohut kumi, suosittelemme litteän aluslevyn lisäämistä puristetun hännän alle. Näkyvän puolen leveä yleispää yhdistettynä sokean puolen aluslevyyn luo sandwich-leivän, joka estää läpivedon jopa suurilla dynaamisilla kuormituksilla. Nuote Metals voi toimittaa yhteensopivia teräs- tai messinkialuslevyjä valmiiksi pakattuna niiteidemme kanssa. Ilmoita tilauksen yhteydessä "aluslevyillä". Yli 5 mm paksulle vaahdolle tarjoamme myös mukautettuja piipun pituuksia pinon lisäkorkeuden mukaan.

Q3: Mitä materiaaleja ja viimeistelyjä tarjoat näille niiteille ja mikä on paras ulkokäyttöön?

V: Tarjoamme vähähiilistä terästä (sinkitty sisätiloihin/mietoon ulkokäyttöön), 304 ruostumatonta (sopii yleiseen ulkokäyttöön) ja 316 ruostumatonta terästä (paras meri-/rannikkokäyttöön). Koristesovelluksissa antiikki- tai nikkelipinnoitettu messinki toimii hyvin, mutta se on vähemmän korroosionkestävä kuin ruostumaton teräs. Ulkokalusteisiin tai sateelle ja UV-säteilylle altistuviin suojapeitteisiin suosittelemme ruostumattomasta 304 yleispäisiä puoliputkiniittejä, joissa on passivoitu pinta. Valitse 316 ruostumaton teräs, jos haluat altistua suoraan suolaiselle vedelle (veneen kannet, telakkatarvikkeet). Toimitamme suolasuihkutestitiedot pyynnöstä.

Miksi valita meidät universaaleihin puoliputkimaisiin niitteihin

• Talon sisäinen kylmäsuuntaus – täysi hallinta vaijerista valmiiseen niittiin
• Vakiokoot 3mm - 8mm aina varastossa
• Kolme materiaaliperhettä: teräs, ruostumaton (304/316), messinki
• 100 % optinen lajittelu pään geometrian ja ontelon syvyyden mukaan
• Ilmainen näyteohjelma – testiasetus ennen tuotantoa
• Täysi jäljitettävyys – MTC-, CoC- ja pinnoitusraportit jokaisen tilauksen yhteydessä

Ota yhteyttäNuote metallittänään pyytääksesi näytepakettia tai vaatimustenmukaisuuspakettiayleispäiset puoliputkiniitithanke.
