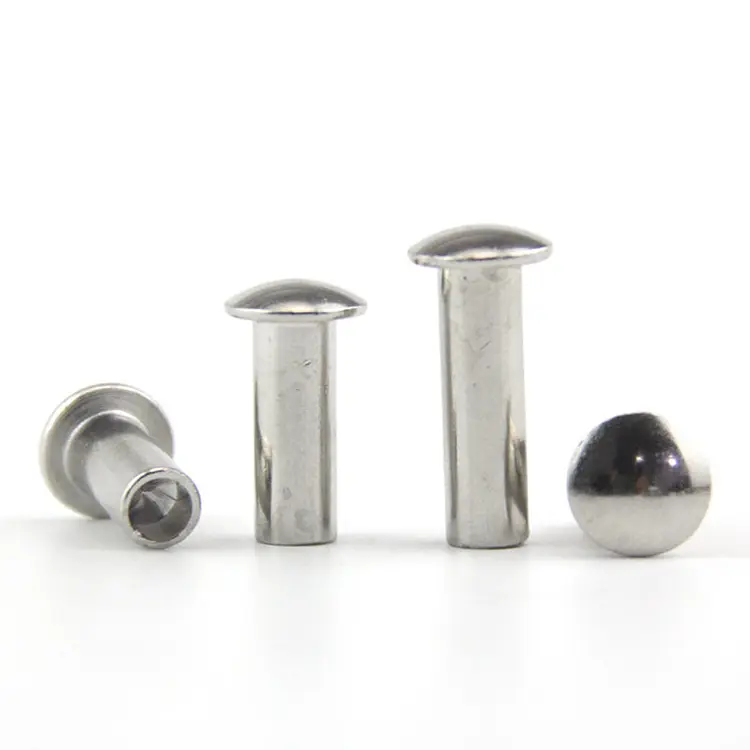

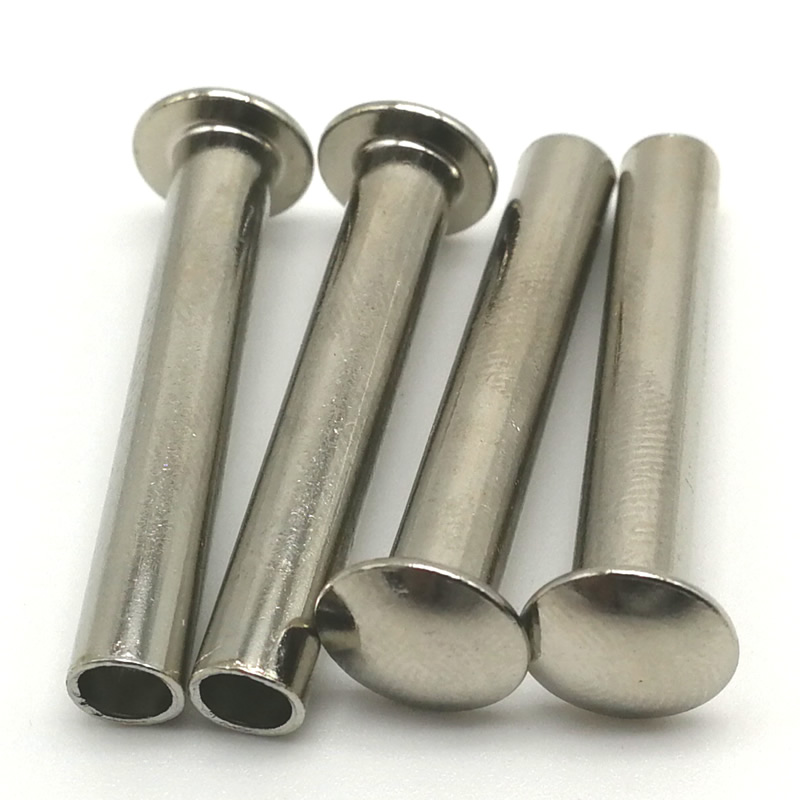

Ristikon pään puoliputkimaiset niitit

Kun kiinnität pehmeitä materiaaleja – muovia, nahkaa, ohutta metallilevyä tai komposiitteja – tavallinen pyöreäpäinen niitti epäonnistuu usein. Kapea laakeripinta keskittää voiman ja ajan myötä pää vetää läpi. Theristikkopään puoliputkimainen niittiratkaisee tämän erittäin leveällä, matalaprofiilisella kupulla, joka jakaa puristusvoiman paljon suuremmalle alueelle.

Puoliontto ontelo vähentää säätövoimaa jopa 70 % kiinteisiin niitteihin verrattuna. Saat niitin pitovoiman ilman raskasta puristusta tai hauraiden materiaalien halkeilua.

Ristikon pää vs. muut päät – miksi ylimääräisellä leveydellä on väliä

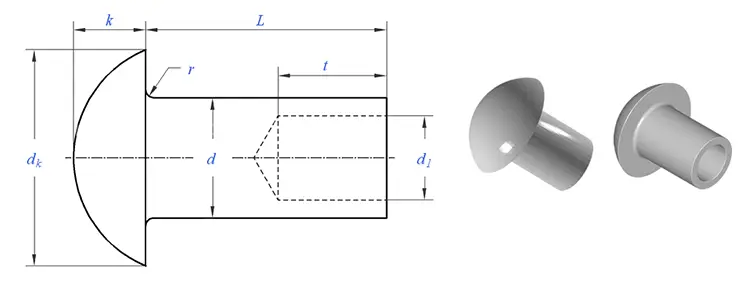

Ristikon pää on levein vakiopäätyyli. Sen halkaisija on 2,2-2,8 kertaa varren halkaisija. Vertaa sitä muihin yleisiin päihin:

Leveä, matala kupu tarkoittaa, että niitti toimii kuin sisäänrakennettu aluslevy. Se levittää kuormaa, estää läpivedon ja istuu riittävän tasaisesti välttääkseen takertumisen.

Ristikon pää puoliputkimainen vs. ristikkopää kiinteä – puoliontto etu

Molemmilla päätyyleillä on sama leveä profiili. Ero on varressa.

Puoliputkimainen rakenne turpoaa vain pyrstössä, joten se sopii erinomaisesti kääntöpisteisiin ja kokoonpanoihin, joissa ympäröivä materiaali ei saa vaurioitua. Useimmissa huonekalu-, elektroniikka- ja laitesovelluksissa puoliputkimainen versio tarjoaa enemmän kuin tarpeeksi lujuutta ja pitää tuotannon tehokkaana.

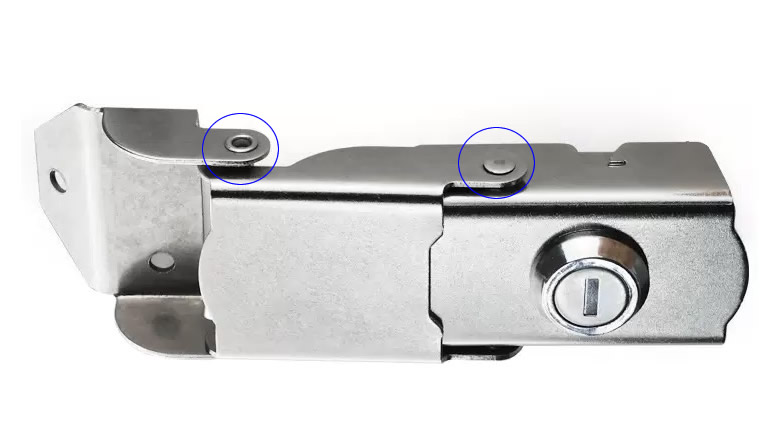

Yksi todellinen sovellus – ruostumattomasta teräksestä valmistettu lukitusmekanismi

Teollisuuden riippulukkojen valmistaja tarvitsi niitin, joka kiinnitti sisäisen lukituslevyn halkeilematta sinkkipainevalettua runkoa. Alkuperäinen pyöreäpäinen niitti vedettiin läpi toistuvalla salpavoimalla.

Nuote Metals toimitti 304 ruostumatonta ristikkopäätä olevaa puoliputkiniittiä – 4mm varsi, 6mm piipun pituus. Erittäin leveä 9 mm:n pää sillatti suuren välysreiän ja esti läpivedon 300 N:n toistuvan salpavoiman alla. 50 000 syklitestin jälkeen mikään ei ollut löystynyt. Asiakas arvosti ristikon pään suunnittelua toissijaisen aluslevyn poistamiseksi.

Materiaalit ja viimeistely – mitä tarjoamme

Raaka-aineista valmiisiin niitteihin – kuinka valmistamme ne

Ristikon pään puoliputkimaiset niitit valmistetaan kylmäpäällä. Leveä ristikon pää vaatii monivaiheista muotoilua, jotta metallin virtaus voidaan varmistaa tasaisesti ilman rypistymistä.

1. Materiaalin hankinta– Sertifioitu lanka hyväksytyiltä tehtailta. Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuvan materiaalin tarkastus– Halkaisija, kovuus ja materiaalin koostumus tarkistettu. Spektrometri vahvistaa arvosanan. Teknisten vaatimusten vastainen materiaali hylätään.

3. Työkalujen asetukset– Ristikon pääprofiilia ja puoliputkimaista onteloa varten tarkastettu ja asennettu kovametallipään muotit.

4. Ensimmäinen artikkelin tarkastus– 10 niittiä mitattuna optisella vertailulaitteella. Pään halkaisija, pään korkeus, varren halkaisija, piipun pituus ja ontelon syvyys tarkistettu.

5. Massatuotanto– Prosessin tarkastukset: 5 niittiä 500 kappaletta kohden. Mikä tahansa ajautuminen pysäyttää puristimen.

6. Prosessin tarkastus– Aseta 3 niittiä näytemateriaaliin 2000 kappaleen välein. Kiinnityksen symmetria ja tiiviys tarkastettu.

7. Pinnoitus tai pinnoitus– Sovellettu ohjeiden mukaisesti.

8. Lopullinen lähtevä tarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Sertifiointimme – laatutodistus

Nuote Metals ylläpitää täydellistä jäljitettävyyttä ja laatudokumentaatiota jokaiselle ristikkopään puoliputkiniitille:

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – SGS:n kolmannen osapuolen testauksen varmistama
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille
• Materiaalitodistukset – Tehdastestitodistukset jäljitettävissä alkuperäiseen kelaan

Kaikki sertifioinnit ja testiraportit ovat ladattavissa tai pyynnöstä saatavilla. Uskomme täydelliseen läpinäkyvyyteen – voimme todistaa sen, minkä väitämme.

Työskentely asiakkaiden kanssa maailmanlaajuisesti

Toimitamme ristikkopään puoliputkiniittejä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Asiakkaamme rakentavat:

• Lukitusmekanismit ja laitteistot – Riippulukot, salvat, saranat
• Aidat ja ulkorakenteet – Alumiiniset aidat, puutarhapaneelit
• Elektroniikkakotelot – Ohuet metalli- ja muovikotelot
• Autojen sisätilat – Verhoilupaneelit, pehmeät kokoonpanot
• Matkatavarat ja laukut – Kahvakiinnikkeet, kulmakiinnikkeet
• Kodinkoneet – Paneelikokoonpanot, saranakohdat

Teemme yhteistyötä sekä pienten kokoonpanopajojen että suurten OEM-valmistajien kanssa – nopeasta prototyyppien valmistuksesta suuriin tuotantomääriin.

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Mitä materiaaleja on saatavilla ristikkopään puoliputkimaisille niiteille?"

V: Tarjoamme neljä materiaaliperhettä: vähähiilinen teräs (sinkitty, kustannustehokas suurille volyymeille), ruostumaton teräs (304/316) (pysyvä korroosionkestävyys ulkokäyttöön ja laivakäyttöön), alumiini (kevyt, ei-magneettinen, ihanteellinen aitauksiin ja elektroniikkaan) ja messinki (C2680), kovapintainen, ei-magneettinen, sähköä johtava. Kaikki neljä ovat saatavilla samalla leveällä ristikkopääprofiililla.

K: "Kuinka estän ristikkopään puoliputkimaisia ​​niittejä vetäytymästä pehmeiden materiaalien läpi?"

V: Ristikon pää on erityisesti suunniteltu estämään läpiveto. Sen leveä laakeripinta (2,2–2,8 × varren halkaisija) jakaa puristusvoiman suuremmalle alueelle kuin mikään muu vakiopäätyyppi. Parhaan tuloksen saavuttamiseksi varmista, että pään halkaisija vastaa materiaalisi paksuutta – voimme suositella optimaalista kokoa käyttökohteen perusteella. Yllä olevassa riippulukon tapaustutkimuksessa ristikon pää eliminoi läpivedon paikoissa, joissa pyöreät lukot olivat epäonnistuneet.
