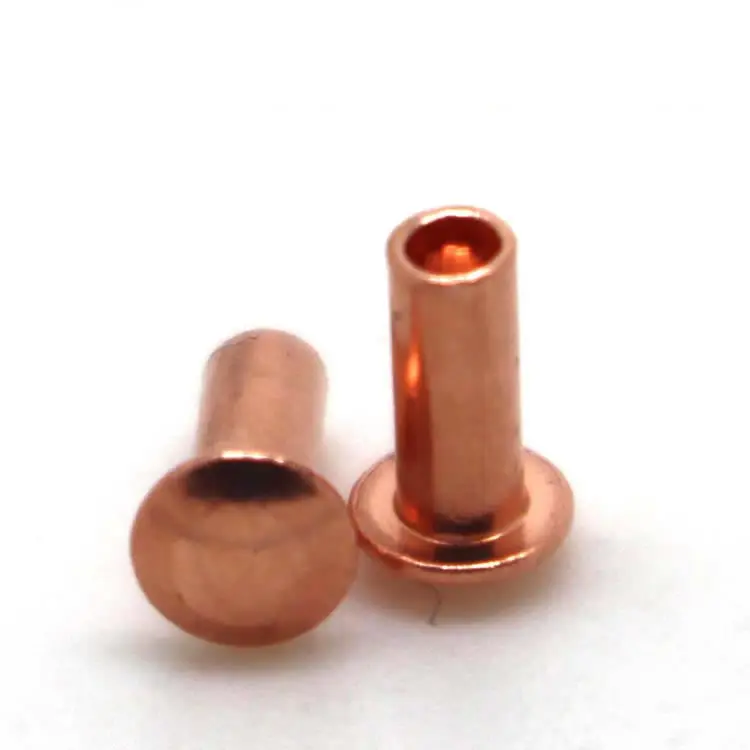

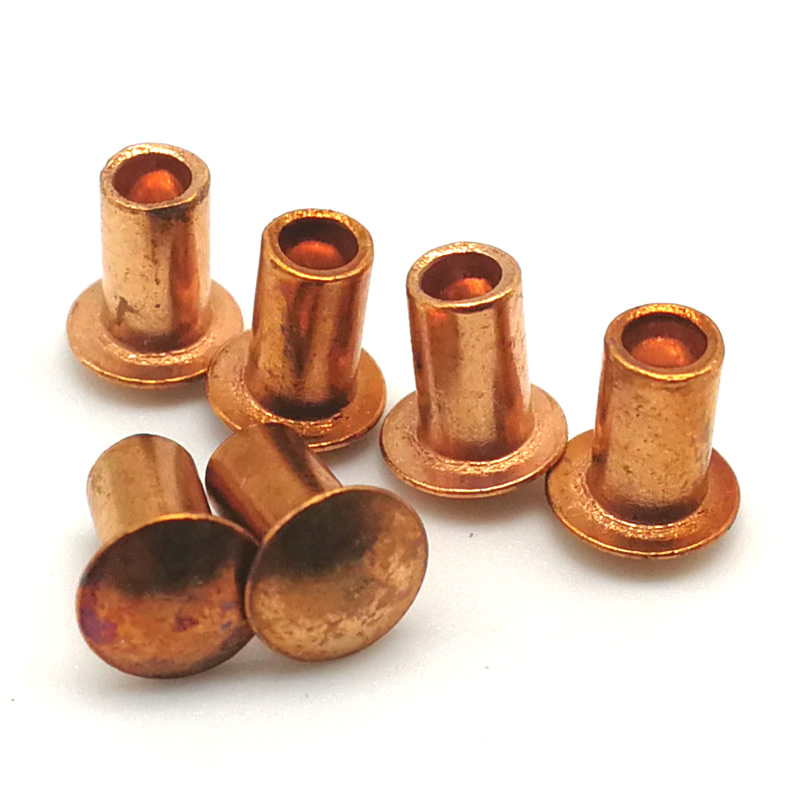

Kupariset puoliputkiniitit

Useimmat niitit valitaan lujuuden vuoksi. Kupariniitit valitaan sen mukaan, mitä ne tekevät – kuljettavat virtaa, siirtävät lämpöä, vastustavat bakteereja ja selviävät ulkona ruostumatta. Puoliputkimainen rakenne lisää toisen edun: 70 % pienempi säätövoima kuin kiinteillä niiteillä, joten ne sopivat ihanteellisesti suurien volyymien tuotantoon, jossa vaaditaan johtavuutta, mutta asennusnopeutta ei voida uhrata.

Kolme numeroa, jotka määrittelevät kupariset puoliputkiniitit

100 % IACS:n johtavuus– Kupari kuljettaa virtaa paremmin kuin mikään muu tavallinen kiinnitysmetalli. Messinki tarjoaa ~28%, alumiini ~61%, teräs <10%.

70 % vähemmän säätövoimaa– Puoliontto ontelo vähentää asennusvoimaa 4 tonnista 1,2 tonniin (5 mm niitille). Nopeammat syklit, kevyemmät puristimet, vähemmän materiaalin rasitusta.

401 W/m·K lämmönjohtavuus– Kupari siirtää lämpöä pois liitoksista, mikä tekee siitä ihanteellisen jäähdytyslevyille, elektroniikalle ja kuumille laitteille.

Milloin valita kupariset puoliputkiniitit

Yksi todellinen sovellus – aurinkoinvertterin maadoituskokoonpano

Aurinkolaitteiden valmistaja tarvitsi luotettavan, johtavan kiinnikkeen invertteriensä maadoitusliitäntöihin. Aiemmat umpikupariset niitit antoivat erinomaisen johtavuuden, mutta hidastivat kokoonpanolinjaa – suuri säätövoima vaati huolellista puristusasetusta. Asiakas halusi saman johtavuuden ja nopeamman asennuksen.

Toimitimme C11000 kupariset puoliputkiniitit – 4,0 mm varsi, 7,0 mm pyöreä pää, 10,0 mm piipun pituus, sileä viimeistely. Puoliputkimainen rakenne pienensi säätövoimaa 3,5 tonnista 1,0 tonniin – 71 % vähemmän. Johtavuus pysyi 100 %:ssa IACS. Asiakas testasi 1000 niittiä. 5000 lämpösyklin jälkeen nollavastus kasvaa. Nyt he tilaavat 150 000 kappaletta vuosittain.

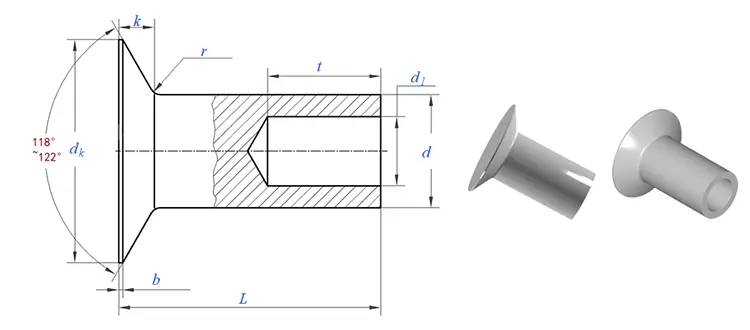

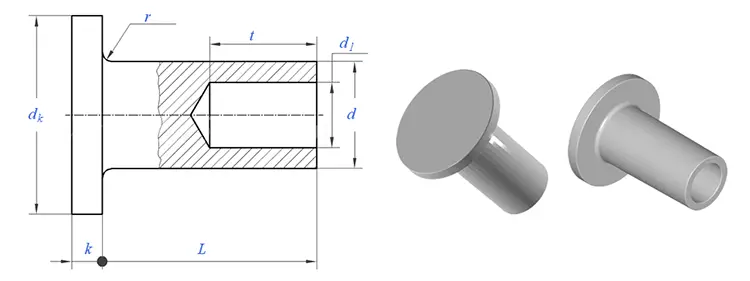

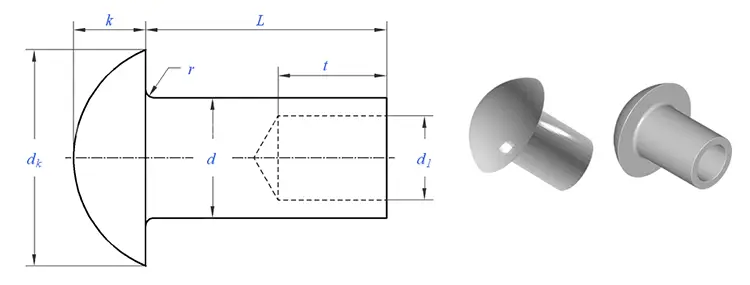

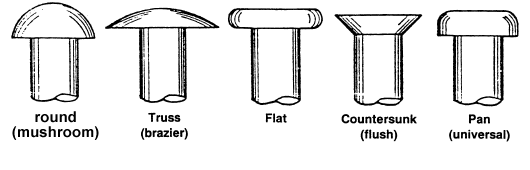

Pään tyylivaihtoehdot – mikä sopii kokoonpanoosi

Kuinka määritellä – mitä tarvitsemme sinulta

Mitä tarjoat:

Varren halkaisija– 1,5–8,0 mm

Piipun pituus– Laskemme materiaalipinon paksuudesta

Pään tyyli -pyöreä, litteä, soikea, upotettu, ristikko tai sieni

Valmis– tavallinen, rummutettu (kirkas), antiikki tai lakattu

Pituussääntö puoliputkimaisille niiteille:Tynnyrin pituus = materiaalipinon paksuus + 1,5–2,0 mm.

Esimerkki toimitusaika:5–10 päivää vakiona; mukautetut työkalut: 15-20 päivää.

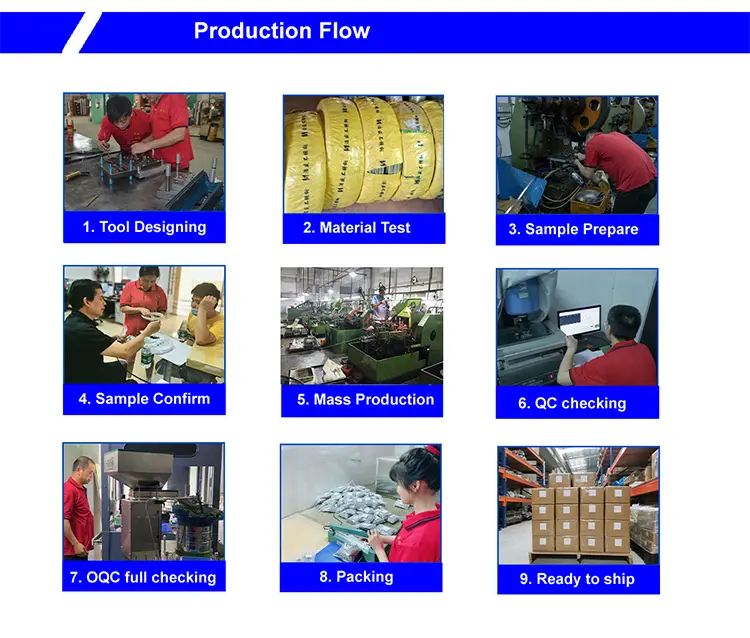

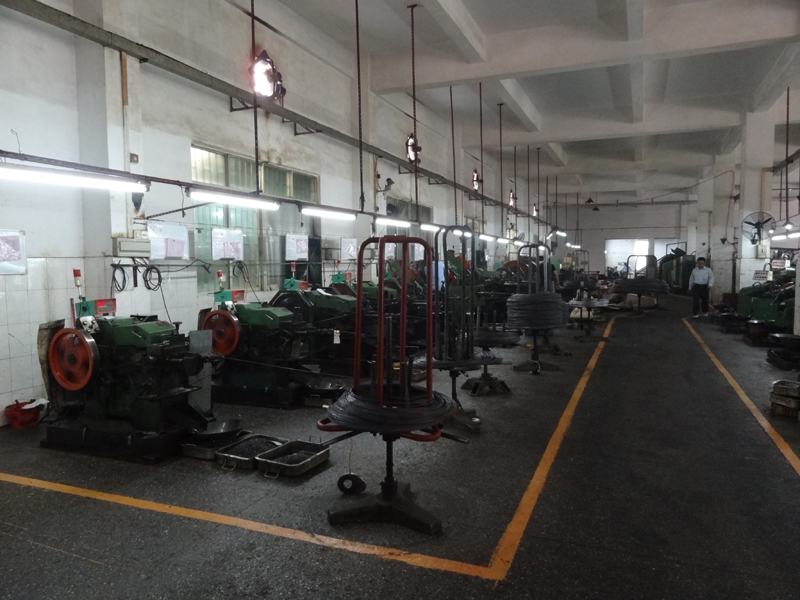

Tuotantoprosessimme – raaka-aineesta valmiiseen niittiin

1. Raaka-aineiden hankinta– Sertifioitu kuparilanka (C11000) hyväksytyiltä tehtailta. Jokaisen kelan mukana tulee myllytestitodistus.

2. Saapuvan materiaalin tarkastus– Halkaisija, kovuus ja kuparipitoisuus (≥ 99,9 %) vahvistettu. Määritelmän ulkopuoliset kelat hylätään.

3. Työkalujen valmistelu– Kovametallipään muotit on tarkastettu ja asetettu puoliputkimaiseen onteloon.

4. Ensimmäinen artikkelin tarkastus– 10 niittiä mitattuna optisella vertailulaitteella. Pään halkaisija, piipun pituus, ontelon syvyys tarkistettu.

5. Massatuotanto– Prosessin tarkastukset: 5 niittiä 500 kappaletta kohden. Mikä tahansa ajautuminen pysäyttää puristimen.

6. Prosessin tarkastus –Aseta joka 2 000 kappaletta 3 niittiä näytemateriaaliin. Kiinnitys tarkastettu symmetrian ja kireyden suhteen.

7. Lopullinen lähtevä tarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Pikaopas – mitat ja toleranssit

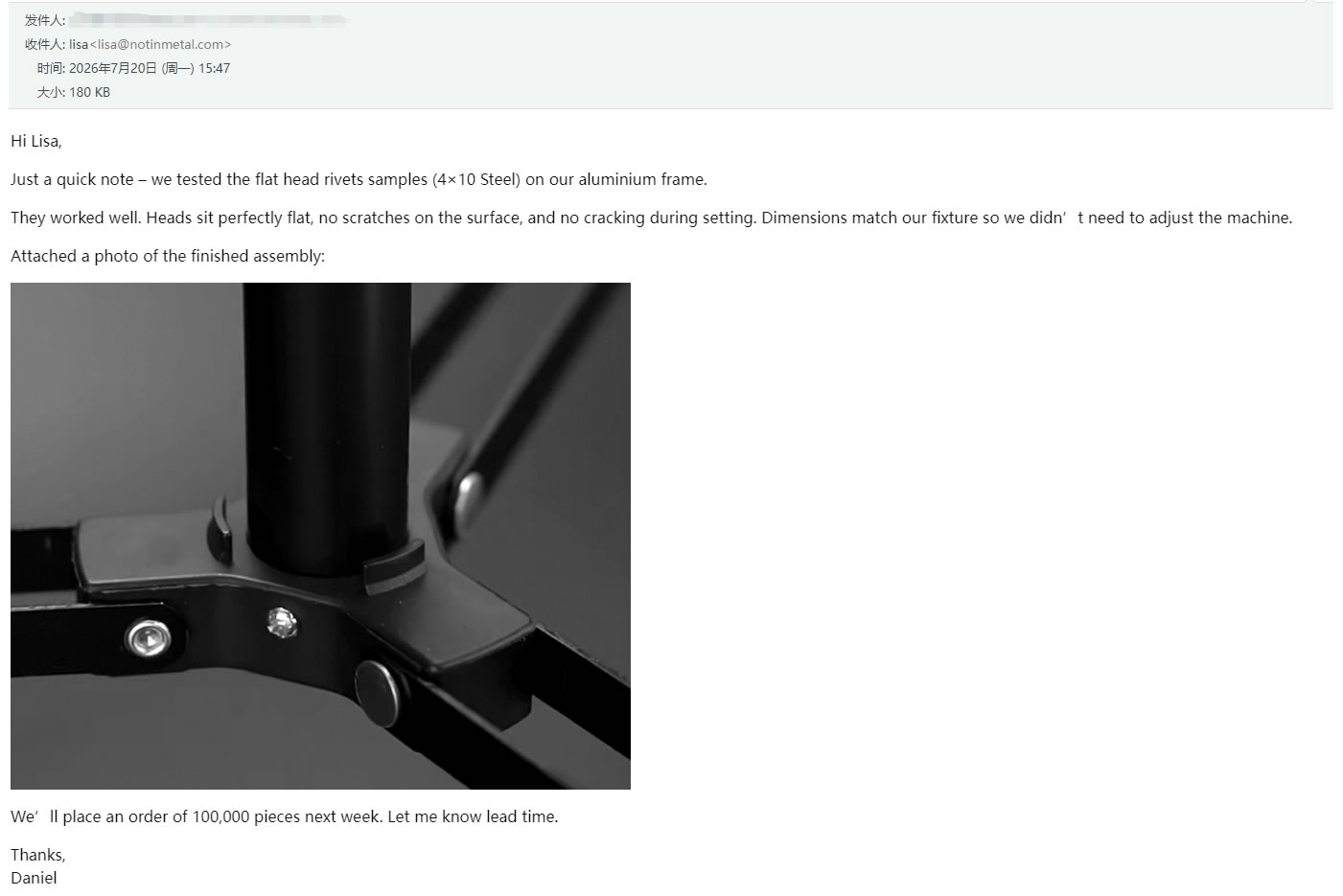

Mitä asiakkaamme sanovat – todellista palautetta

Kolme kysymystä, joihin vastaamme usein

K: "Mitä eroa on kuparisilla ja messingisillä puoliputkimaisilla niiteillä sähkösovelluksiin?"

V: Kupari tarjoaa 100 % IACS-johtavuuden; messinki tarjoaa ~28%. Jos niitin täytyy kuljettaa virtaa, kupari on oikea valinta. Messinki on kovempaa ja tarjoaa paremman kulutuskestävyyden mekaanisissa sovelluksissa – mutta sähkö-, lämpö- tai antimikrobisissa vaatimuksissa kupari voittaa joka kerta. Puoliputkimainen rakenne on saatavilla molemmissa materiaaleissa, mutta kupari on määritelty, kun johtavuus on kriittinen.

K: "Miksi valita puoliputkimainen kupari kiinteän kuparin sijaan sähköliitäntöihin?"

V: Puoliputkimainen rakenne vähentää asetusvoimaa 70 % säilyttäen samalla 100 %:n IACS-johtavuuden. Suuren volyymin tuotannossa – kuten yllä olevassa aurinkoinvertterikotelossa – tämä tarkoittaa nopeampaa kokoonpanoa, kevyempiä puristuksia ja pienempää työkalujen kulumista. Kiinteät kupariniitit ovat edelleen oikea valinta rakennesovelluksiin, joissa vaaditaan maksimaalista leikkauslujuutta. Useimmissa sähköliitännöissä puoliputkimainen tarjoaa enemmän kuin tarpeeksi lujuutta ja paremman tuotantotehokkuuden.

K: "Kupariset puoliputkiniittini halkeilevat asennuksen aikana – mistä tämä johtuu ja miten voin korjata sen?"

V: Halkeilu asettamisen aikana on yksi yleisimmistä ongelmista, joista kuulemme kuparisten puoliputkiniittien yhteydessä. Kupari on pehmeää ja taipuisaa, mutta se voi silti halkeilla, jos olosuhteet eivät ole oikeat. Tässä on todennäköisimpiä syitä ja ratkaisuja:

Syy 1:Tynnyrin pituus on liian lyhyt materiaalipinollesi. Jos piipun pituus ei ulotu 1,5–2,0 mm materiaalipaksuutesi ulkopuolelle, ontto osa pohjautuu ennen kuin puristus muodostuu – seinässä ei ole minne mennä ja se halkeilee. Ratkaisu: Mittaa pinon kokonaispaksuus ja lisää 1,5–2,0 mm. Voimme säätää piipun pituutta seuraavassa tilauksessasi.

Syy 2:Asetusvoima on liian suuri. Kupari on pehmeää – se ei tarvitse samaa painetta kuin teräs. Puoliputkimaiset niitit tarvitsevat vain 25–30 % kiinteiden niittien vaatimasta voimasta. Jos puristin on asetettu liian korkealle, ontto seinä halkeilee eikä rullaa tasaisesti. Ratkaisu: Vähennä asetusvoimaa 30 % ja testaa uudelleen.

Syy 3:Reiän koko on liian tiukka. Jos reikä on alimitoitettu, tynnyri puristuu liikaa sisään työntämisen aikana, mikä heikentää seinää ennen kuin kovettumisen edes alkaa. Ratkaisu: Suurenna reiän kokoa varren halkaisijaan + 0,15–0,20 mm.

Syy 4:Ontelon syvyys on liian syvä. Jos onkalo ylittää 55 % piipun pituudesta, jäljelle jäävä seinämä on liian ohut tukemaan vierintäliikettä. Ratkaisu: Voimme säätää ontelon syvyyttä 45–50 %:iin tynnyrin pituudesta seuraavassa tilauksessasi.

Jos havaitset halkeilua eikä mikään näistä ratkaisuista ratkaise ongelmaa, lähetä meille näyte halkeilevista niiteistäsi ja materiaalipinostasi. Analysoimme vian ja suosittelemme erityistä korjausta – veloituksetta.
