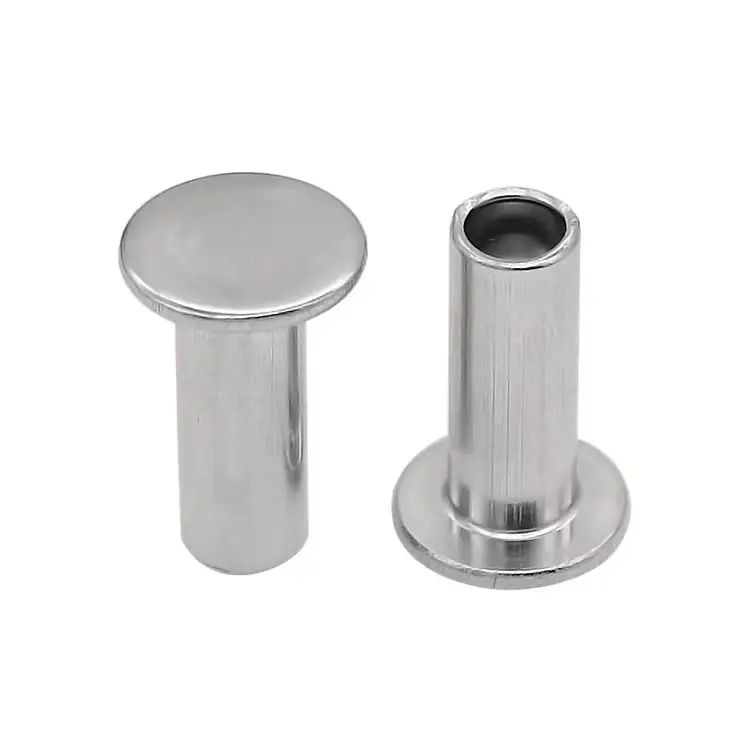

Litteäpäiset puoliputkimaiset niitit

Jokainen niittipäätyyli on suunniteltu ratkaisemaan tietty ongelma.

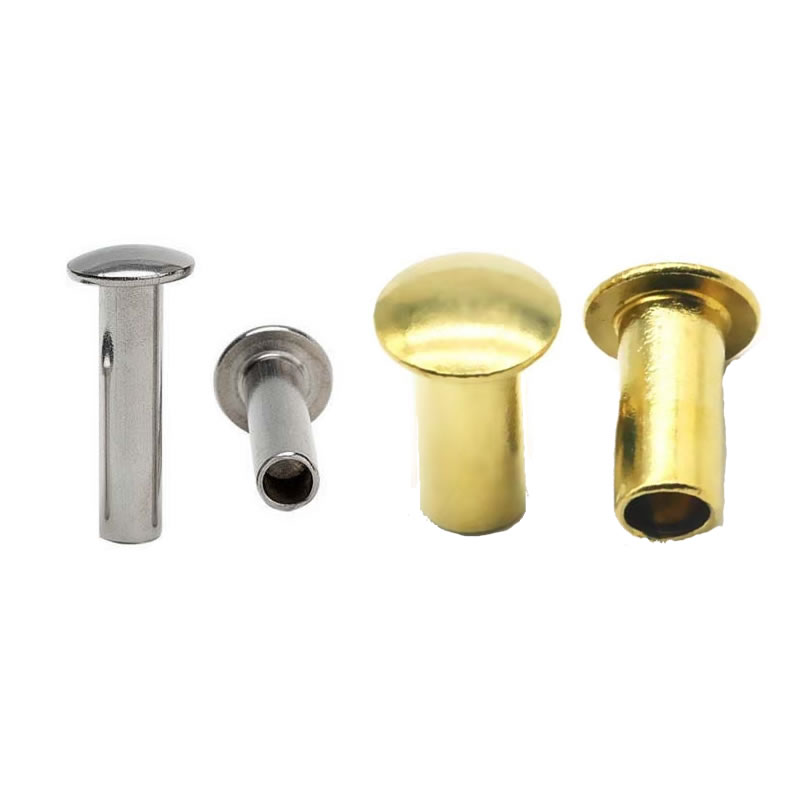

• Pyöreä pää– suurin lujuus, näkyvä, perinteinen
• Oval pää– koristeellinen, hieman kohotettu
• Ristikon pää– leveä laakeripinta pehmeille materiaaleille
• Upotettu pää- nolla ulkonemaa (vaatii kartiomaisen reiän)
• Litteä pää– istuu alempana kuin mikään upottamaton pää

Litteät puoliputkimaiset niitit ovat olemassa yhdestä syystä: välys. Kun ulkoneva pää aiheuttaa ongelmia – raapimista, takertumista, pinoamista tai yksinkertaisesti puhdasta pintaa vaativaa rakennetta – tasainen pää on ratkaisu.

Numerot kertovat tarinan:

Tuo 1,2 mm:n ero ei ehkä kuulosta suurelta – mutta liukumekanismissa, pinottu kokoonpanossa tai kotelossa, jonka tila on rajoitettu, 1,2 mm on ero toimivan osan ja viallisen osan välillä.

Tästä syystä litteä pää on olemassa. Kyse ei ole vahvuudesta. Kyse ei ole ulkonäöstä. Kyse on asioiden saamisesta kuntoon.

Viisi materiaalia – valitse kokoonpanoosi sopiva

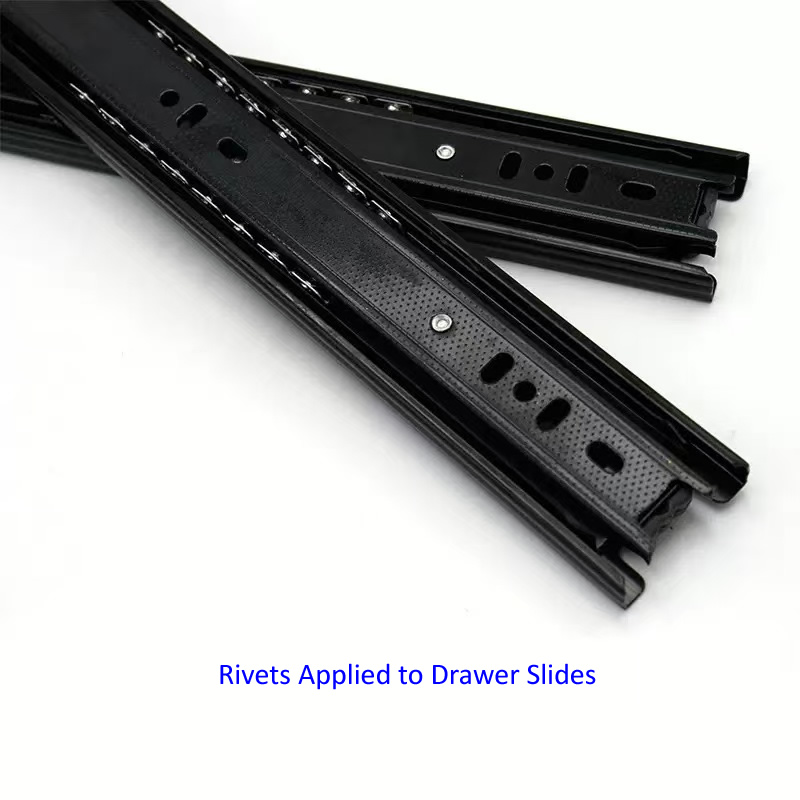

Yksi sovellus – Vetolaatikon liukusäätimet

Kaappivalmistaja käytti pyöreäpäisiä niittejä laatikon liukukappaleiden kokoamiseen. Pyöreät päät työntyivät 2,5 mm liukupinnan yläpuolelle – juuri sen verran, että ne tarttuivat laatikon runkoon avaamisen ja sulkemisen aikana. Asiakkaat valittivat laatikoiden tarttumisesta ja naarmuuntuneesta pinnasta.

Nuote Metalsin toimittamat litteät puoliputkiniitit – 4,0 mm varsi, 8,0 mm litteä pää, 8,0 mm piipun pituus, sinkitty teräs. Litteä pää oli vain 0,9 mm pinnan yläpuolella – tarpeeksi matalalla laatikon rungon tyhjentämiseksi. Puoliontto ontelo vähensi säätövoimaa ja esti ohuen liukumateriaalin vääristymisen.

Kaappivalmistaja on sittemmin käyttänyt yli 600 000 litteäpäistä puoliputkiniitiä, joissa ei ole valituksia.

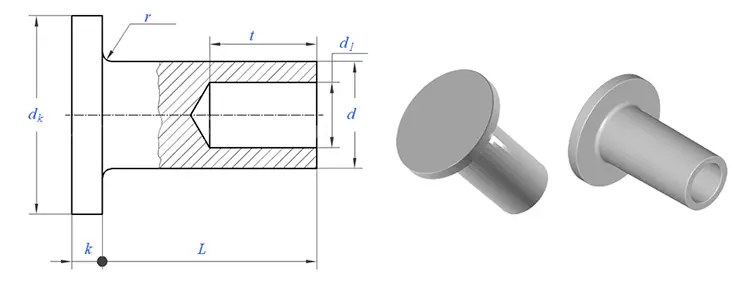

Saatavilla koot – vakiovarren halkaisijat

Mukautetut koot tervetuloa lähettämään meille piirustuksen.

Kuinka rakennamme niitit

Litteät päät ovat vaikeampia muodostaa kuin pyöreät päät. Metalli haluaa rypistyä jyrkän siirtymisen yhteydessä varresta päähän. Prosessimme estää sen.

Kylmäsuuntainen sarjamme:

• Langanveto – Raaka-aine vedetty tarkkaan varren halkaisijaan (±0,02 mm)
• Leikkaus – leikattu aihion pituuteen
• Ensimmäinen isku – Tyhjä on neliö ja keskitetty
• Toinen isku (esimuovaus) – Die aloittaa tasaisen pään muodon säädetyllä kulman säteellä
• Kolmas isku (lyönti) – Litteä meisti tiivistää pään lopulliseen paksuuteen varmistaen täydellisen tasaisuuden
• Neljäs isku (ontelon suulakepuristus) – Lävistys luo puolionttoontelon 45–55 % syvyyteen
• Trimmaus – Salama poistettu
• Pyöriminen – Mikropurseet eliminoitu
• Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaan

Mitä vahvistamme:

Yksi niitti, kahdeksan tarkastusta – laadunvarmistus

• Raaka-aineen halkaisijan tarkistus – Lasermikrometri, ±0,02mm
• Raaka-aineen kovuustarkastus – Rockwell-testeri
• Ensimmäinen artikkelin ulkoasun tarkistus – 20-kertainen suurennus halkeamien, ryppyjen ja välähdysten varalta
• Ensimmäinen artikkelin mittatarkastus – Optisen vertailulaitteen tarkastus
• Valmistuksen aikana tehtävät tarkastukset – 5 niittiä 500 kappaletta kohden
• Testiasetus – 2 000 kappaleen välein, asetettu näytemateriaaliin
• Suolasumutesti (tarvittaessa) – ASTM B117
• Lopputarkastus – Optinen lajittelu + AQL manuaalinen tarkastus

Missä litteäpäisiä puoliputkimaisia ​​niittejä käytetään

• Laatikon liukukappaleet – Matalaprofiiliset kokoonpanot, joissa välys on kriittinen
• Ilmailun sisätilat – Paneelikokoonpanot, istuinosat
• Elektroniikkakotelot – Tiukka välys runkokokoonpanot
• Huonekalut – Liukumekanismit, tasaiset pinnat
• Autot – Sisäverhoilu, paneelien kiinnitykset
• Teollisuuslaitteet – Ohjauspaneelit, konesuojat
• Matkatavarat – Ohjaavat telat, liukumekanismit

Mitä voimme todistaa – sertifioinnit ja asiakirjat

Emme pyydä sinua luottamaan väitteisiimme. Tarjoamme kolmannen osapuolen vahvistuksen.

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – Varmistettu SGS-testauksella
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus
• SGS-testiraportit – Saatavilla eräkohtaisesti pyynnöstä

Jokainen litteäpäisten puoliputkiniittien lähetys sisältää mittatarkastusraportin ja materiaalitodistuksen. Jos tarvitset lisätestejä – suolasuihke-, veto- tai metallurgista analyysiä – voimme tarjota ne.

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on tasapään puoliputkimaisen niitin ja upotetun pään niitin välillä?

V: Litteä pää istuu ylpeänä pinnasta (noin 0,8–1,2 mm 5 mm:n varrella). Upotettu pää istuu pinnan tasolle tai sen alapuolelle, mutta se vaatii esiporatun kartiomaisen (uppotuksen) materiaaliin. Tasapäinen puoliputkimainen niitti ei vaadi erityistä reiän valmistelua - vain suora reikä. Jos välyksesi sallii 0,8–1,2 mm ulkoneman, litteä pää on nopeampi ja halvempi kuin upotettu. Jos tarvitset nollan ulkonemaa, upotettu on oikea valinta.

Q2: Voidaanko litteäpäisiä puoliputkimaisia ​​niittejä käyttää liukuesovelluksissa ilman tarttumista?

V: Kyllä. Matala profiili on suunniteltu erityisesti liukuviin ja rajoitettuihin kokoonpanoihin. 0,8–1,2 mm 5 mm:n varrella litteä pää on tarpeeksi matala puhdistamaan useimmat liukuvat pinnat. Yllä olevassa laatikon liukukotelossa 0,9 mm:n pään korkeus tyhjensi laatikon rungon kokonaan. Jos välys on tiukempi kuin 0,8 mm, suosittelemme vaihtamaan upotettuihin niitteihin.

Q3: Mitä materiaaleja on saatavilla tasapäisille puoliputkimaisille niiteille?

V: Valmistamme tasapäisiä puoliputkimaisia ​​niittejä viidessä materiaaliperheessä:

• Vähähiilinen teräs – Vahvin, kustannustehokkain, sinkki- tai nikkelipinnoitettu
• Ruostumaton teräs (304/316) – Pysyvä korroosionkestävyys
• Messinki (C2680) – Ei-magneettinen, koristeellinen
• Kupari – Korkein sähkön/lämmönjohtavuus
• Alumiini (5052/5056) – Kevyin, ei-magneettinen

Oletko valmis ratkaisemaan tyhjennysongelmasi?

Jos suunnittelet ahtaisiin tiloihin, litteät niitit ovat vastaus. Ne vievät vähemmän tilaa kuin mikään muu upottamaton pää.

Kolme vaihetta tasapäisten niittien saamiseksi kokoonpanoon:

Lähetä meille tietosi– Varren halkaisija, piipun pituus (tai materiaalipinon paksuus), materiaali, viimeistely ja määrä.

Vastaamme 24 tunnin kuluessa– työkaluhinnalla (jos on), kappalehinnalla ja toimitusajalla.

Lähetämme näytteitä– 20–50 ilmaista kappaletta, joita voit testata omalla materiaalillasi.

Etkö ole varma piipun pituudesta? Lähetä meille materiaalipinon paksuus. Laskemme tarkan pituuden.
