Alumiiniset puoliputkiniitit

Painokysymys – miksi alumiinilla on väliä

Jokaisella tuotteeseen lisäämäsi kilogrammalla on hinta. Ilmailualalla se on polttoainetta. Autoteollisuudessa se on päästöjä. Merellä se on suorituskykyä. Kannettavissa laitteissa se on käyttäjän väsymistä.

Alumiiniset puoliputkiniititpainavat noin kolmanneksen teräsniittien painosta. Se ei ole pieni ero – se muuttaa tapaa, jolla tuotteet suunnitellaan, käsitellään ja käytetään.

Harkitse tätä:

• Teräksinen 5 mm niitti painaa noin 1,8 g
• Alumiininen 5 mm niitti painaa noin 0,6 g
• Jokaista 1 000 niittiä kohden säästät 1,2 kg painoa

Tuotteessa, jossa on 500 niittiä, säästyy 600 g – ei suunnittelumuutosta, vain materiaalin muutos. Toimialoilla, joilla jokainen gramma on tärkeä, se on merkittävää.

Kolme numeroa, jotka määrittelevät alumiiniset puoliputkiniitit

5052– Alumiininiittien työhevonen. Hyvä lujuus, erinomainen korroosionkestävyys ja laajalti saatavilla. Valitse tämä useimmille sovelluksille.

5056 – Korkeampi lujuus kuin 5052, samanlainen korroosionkestävyys. Valitse tämä, kun tarvitset alumiinin kevyen painon, mutta sovellus vaatii suurempaa leikkauslujuutta.

Yksi sovellus, jossa painonsäästö muutti kaiken – droonit

Drone-valmistajalla oli ongelma. Kukin drone käytti 120 niittiä hiilikuiturungon ja moottorin kiinnikkeiden kokoamiseen. Teräsniitit lisäsivät kokonaispainoa lähes 200 g, mikä lyhensi lentoaikaa lähes kahdella minuutilla.

He siirtyivät käyttämään alumiinisia puoliputkiniitejä – 3,0 mm varsi, 5,5 mm pyöreä pää, 6,0 mm piipun pituus, 5056 laatu, kirkas anodisoitu. Alumiininiitit painoivat kolmanneksen teräsniiteistä. Painonsäästö per drone: 130g. Lisälentoaika: noin 1,5 minuuttia.

Puoliputkimainen ontelo vähensi säätövoimaa, mikä estää hiilikuiturungon vaurioitumisen. 5056-laatu tarjosi moottorin kiinnitysliitoksissa tarvittavan lujuuden. Kirkas anodisoitu pinta vastasi nykyistä laitteiston ulkonäköä.

Drone-valmistaja on sittemmin käyttänyt yli miljoonaa niittiä koko drone-sarjassaan.

Missä alumiinisilla puoliputkimaisilla niiteillä on järkeä

Valitse alumiini, kun:

• Paino on kriittinen– Jokainen gramma on tärkeä. Tämä ei koske vain toimituskuluja; kyse on tuotteen suorituskyvystä. Kevyempi drone lentää pidempään. Kevyempi reppu kulkee helpommin mukana. Kevyempi auto menee pidemmälle.
• Korroosiolle altistuminen on kohtalaista– Alumiini muodostaa luonnollisen oksidikerroksen, joka suojaa korroosiolta. Alumiini toimii hyvin makeassa vedessä, kosteudessa ja sateessa. Jos haluat altistua suolaiselle vedelle, harkitse laatua 5056 tai vaihda ruostumattomaan teräkseen.
• Ei-magneettinen vaaditaan– Alumiini on ei-magneettinen, joten se sopii elektroniikkaan, MRI-laitteisiin ja herkkiin instrumentteihin.
• Hinta on tekijä– Alumiini on kalliimpaa kuin teräs, mutta halvempaa kuin messinki tai ruostumaton teräs. Sovelluksissa, jotka vaativat kevyttä ja korroosionkestävyyttä kohtuullisin kustannuksin, alumiini on makea paikka.

Harkitse vaihtoehtoja, kun:

• Suurin lujuus vaaditaan– Teräksellä on suurempi vetolujuus. Teräs on parempi valinta kovassa kuormituksessa oleviin rakenneliitoksiin.
• Altistuminen suolaiselle vedelle on jatkuvaa– Ruostumaton teräs tarjoaa erinomaisen suolavedenkestävyyden.
• Johtavuus vaaditaan– Messinki tai kupari sopii paremmin sähkösovelluksiin.

Alumiini vs. teräs vs. messinki – nopea vertailu

Kuinka määrittää alumiiniset puoliputkiniitit - Pikavalintaopas

Vaihe 1 – Valitse arvosana

Vaihe 2 – Valitse varren halkaisija

Vaihe 3 – Valitse piipun pituus

• Mittaa materiaalipinon kokonaispaksuus.
• Lisää 1,5–2,0 mm kiinnityksen muodostusta varten.
• Esimerkki: 3 mm pino + 1,5 mm = 4,5 mm piipun pituus.

Vaihe 4 – Valitse pään tyyli

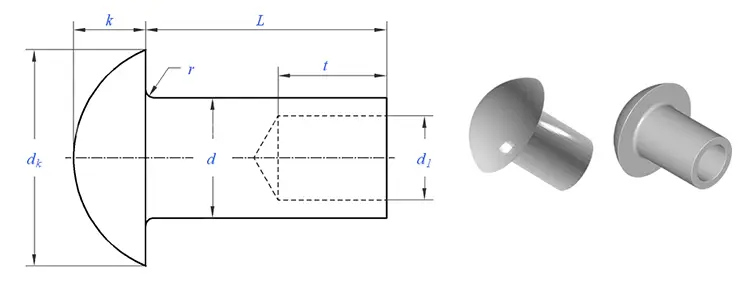

• Pyöristää– näkyvät nivelet, perinteinen ulkonäkö

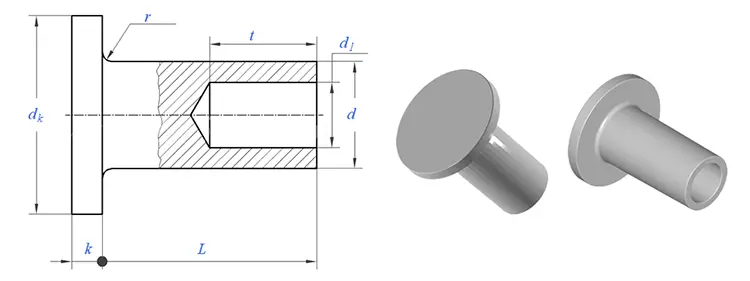

• Tasainen– välysrajoitetut kokoonpanot
• Soikea– koristeellinen, sileä ulkonäkö
• Ristikot– pehmeät materiaalit, leveä laakeripinta

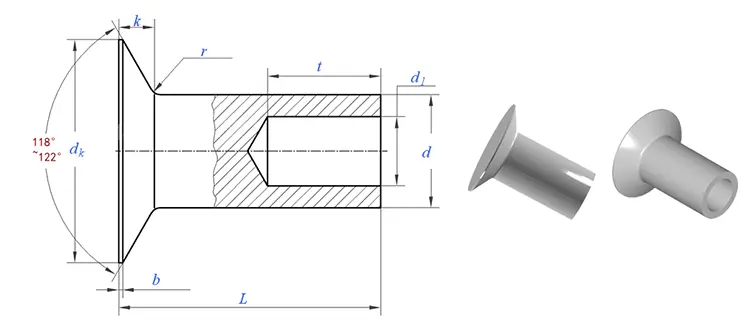

• Upotettu– tasaisen pinnan vaatimukset

Vaihe 5 – Valitse viimeistely

• Luonnollinen (anodisoitu)– kirkas tai värillinen anodisoitu korroosiosuojaa varten
• Tavallinen– leimattu, ei pinnoitetta

Kuinka valmistamme niitit – langasta valmiiksi osaksi

Valmistamme kylmäpäisiä alumiinisia puoliputkiniittejä 5052 ja 5056 alumiinilangasta.

Mitä hallitsemme:

• Langan laatu– Jokaisen kelan koostumus ja kovuus testataan ennen kuin se saavuttaa otsikoidemme.
• Otsikko– Kolme progressiivista iskua muodostavat pään, puristavat varren ja luovat puolionttoontelon.
• Trimmaus– Poistaa salaman pään reunasta.
• Pyllähdys– Poistaa mikropurseet.
• Anodisointi– Käytetään korroosiosuojauksen ja ulkonäön mukaisesti.

Mitä vahvistamme:

• Varren halkaisija– ±0,05mm
• Ontelon syvyys– 45–55 % piipun pituudesta
• Pään geometria– Halkaisija, korkeus ja samankeskisyys
• Kovuus– Vastaa luokkamäärittelyä

Laadunvalvontamme – yksi niitti, kahdeksan tarkistusta

• Raaka-aineen halkaisijan tarkistus – Lasermikrometri, ±0,02mm
• Raaka-aineen kovuustarkastus – Rockwell-testeri
• Ensimmäinen tuotteen ulkonäkötarkastus – 20-kertainen suurennus vikojen varalta
• Ensimmäinen artikkelin mittatarkastus – Optisen vertailulaitteen tarkastus
• Valmistuksen aikana tehtävät tarkastukset – 5 niittiä 500 kappaletta kohden
• Testiasetus – 2 000 kappaleen välein, asetettu näytemateriaaliin
• Suolasumutesti (tarvittaessa) – ASTM B117
• Lopputarkastus – Optinen lajittelu + AQL manuaalinen tarkastus

Missä käytetään alumiinisia puoliputkiniittejä

Ne ovat suositeltu valinta kevyille kokoonpanoille:

• Ilmailu– Sisäpaneelit, istuinosat, muut kuin rakenteelliset kokoonpanot
• Autoteollisuus– Koripaneelit, sisäverhoilu, kevyet rakenteet
• Meren– Veneen sisätilat, kansilaitteistot, ei-rakenteelliset liitännät
• Kulutuselektroniikka– Kannettavan tietokoneen runko, laitekotelot, kevyet kokoonpanot
• Urheilutarvikkeet– Polkupyörät, retkeilyvarusteet, reput
• Lääketieteelliset laitteet– Kevyet kehykset, kannettavat laitteet
• Teollisuuden laitteet– Kevyet suojukset, paneelit, komponentit

Sertifiointimme ja kunnianosoituksemme

Nuote Metals ylläpitää:

• ISO 9001:2015 – Laadunhallintajärjestelmä
• RoHS-yhteensopivuus – Varmistettu kolmannen osapuolen testauksella
• REACH-vaatimustenmukaisuus – SVHC-ilmoitusvirta
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille

Kolme kysymystä, joihin vastaamme usein

K1: Miksi valita alumiininiitit teräksen tai ruostumattoman teräksen sijaan?

V: Suurin yksittäinen etu on paino. Alumiininiitit painavat kolmanneksen teräksestä, mikä vaikuttaa suoraan tuotteen suorituskykyyn – pidempi lentoaika droneilla, pienempi polttoaineenkulutus ajoneuvoissa, pienempi käyttäjän väsymys kannettavissa laitteissa. Alumiini on myös luonnostaan ​​korroosionkestävää ja ei-magneettista, mitä teräs ei voi tarjota ilman pinnoitusta. Valitse alumiininiitit, kun paino on tärkeä; valitateräs niititkun kustannukset ovat ainoa prioriteetti; valitaruostumattomasta teräksestä valmistetut niititkun altistuminen suolaiselle vedelle on jatkuvaa.

Q2: Mitä eroa on 5052:n ja 5056:n alumiinilla alumiinin puoliputkimaisissa niiteissä?

V: 5056-alumiinilla on korkeampi magnesiumpitoisuus, mikä antaa sille paremman vetolujuuden (280–350 MPa vs. 220–280 MPa 5052:lle). Se on myös korroosionkestävämpi, joten se on ensisijainen valinta merenkulun ja korkean rasituksen sovelluksissa. Useimpiin yleisiin kevyisiin sovelluksiin 5052 tarjoaa riittävän lujuuden pienemmillä kustannuksilla. Yllä olevaan droonikoteloon asiakas valitsi 5056:n, koska moottorin kiinnikkeet vaativat suurempaa lujuutta. Varastossamme on molempia laatuja ja voimme suositella sovelluksesi perusteella.

Q3: Syövyttävätkö alumiininiitit? Miten voin estää korroosiota?

V: Alumiini muodostaa luonnollisen oksidikerroksen, joka suojaa korroosiolta. Alumiini toimii hyvin makeassa vedessä ja useimmissa sisäympäristöissä ilman lisäsuojaa. Ulkokäyttöön suosittelemme anodisoitua pintakäsittelyä (kirkas tai värillinen), joka paksuntaa oksidikerrosta ja parantaa korroosiosuojaa. Jos haluat jatkuvan suolaveden altistumisen, suosittelemme vaihtamista 5056-laatuun, jossa on anodisoitu pinta, tai harkitse ruostumatonta terästä, jos ympäristö on äärimmäinen.

Aloita kevyt muotoilu alumiinisilla puoliputkiniiteillä

Jos suunnittelet painonpudotusta, alumiiniset puoliputkiniitit ovat yksi tehokkaimmista muutoksista, joita voit tehdä – ei uudelleensuunnittelua, ei lisäosia, vain materiaalin päivitys.

Mitä tarjoamme sinulle:

• Kaksi luokkaa – 5052 ja 5056 alumiini
• Leveä varsialue - 1,5–8,0 mm
• Useita päätyylejä – pyöreä, soikea, litteä, ristikko, upotettu
• Mukautetut pituudet – Tynnyrin pituus täsmälleen materiaalipinon mukaan
• Anodisoitu pinta – kirkas tai värillinen, parantaa korroosiosuojaa
• ISO 9001:2015 – Täysi laatujärjestelmä jäljitettävällä dokumentaatiolla

Lähetä meille tietosi– Varren halkaisija, piipun pituus, pään tyyli, laatu, viimeistely ja määrä.

Vastaamme 24 tunnin kuluessa– työkaluhinnalla (jos on), kappalehinnalla ja toimitusajalla.

Lähetämme näytteitä– 20–50 ilmaista kappaletta, joita voit testata omalla materiaalillasi.

Oletko valmis pudottamaan painoa vahvuudesta tinkimättä? Lähetä kyselysi Nuote Metalsille.
