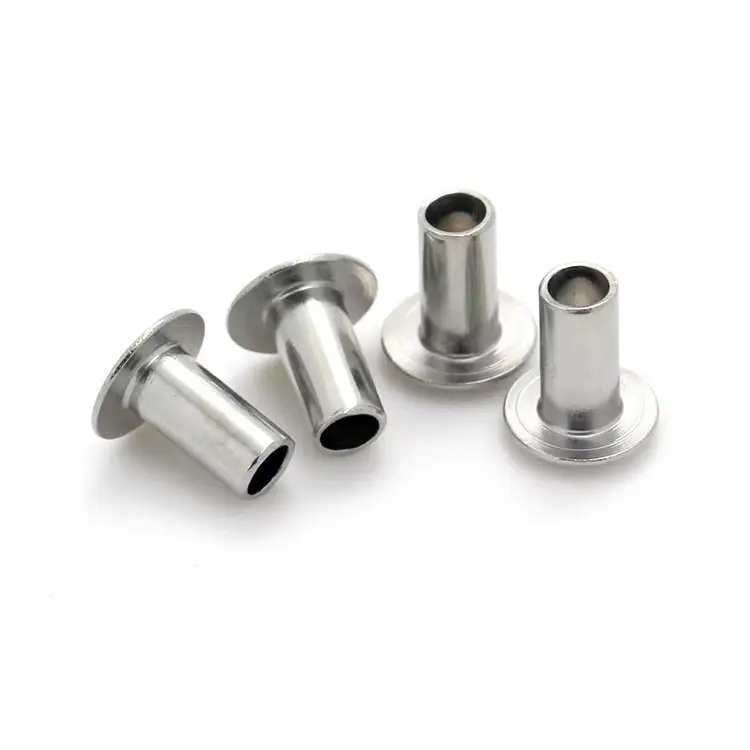

Teräs puoliputkimainen niitti

Suuren volyymin tuotantolinjoille, jotka tarvitsevat nopeaa ja luotettavaa kiinnitystä,teräksiset puoliputkiniititNuote Metalsilta tarjoavat ihanteellisen tasapainon. Toisin kuin kiinteä niitti, joka vaatii suurta voimaa ja raskaita laitteita, puoliputkimainen rakenne – osittain ontto pyrstössä – vähentää asetusvoimaa noin 70 % säilyttäen suurimman osan leikkauslujuudesta. Tuloksena on kiinnitin, joka asennetaan nopeasti, toimii kevyemmällä työkalulla ja tarjoaa silti pysyvän, luotettavan liitoksen.

Nuote Metalsin kylmäpäiset niitit vähähiilisestä teräksestä valinnaisella sinkityllä tai muulla viimeistelyllä. Yli kymmenen vuoden tuotantokokemuksella ja täydellisellä ISO 9001:2015 -sertifikaatillamme puoliputkimaisia ​​niitejämme luottavat auto-, LVI- ja teollisuuslaitteiden valmistajat maailmanlaajuisesti.

Mikä tekee puoliputkimaisesta niitistä erilaisen

Puoliputkimaisen niitin pääpiirre on matala ontelo takapäässä – tyypillisesti 45–55 % piipun pituudesta. Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa kiinnikkeen. Tämä eroaa pohjimmiltaan kiinteästä niitistä, jossa koko varren on muotouduttava.

Useimmissa teollisuus-, auto-, LVI- ja laitteistosovelluksissa puoliputkimainen niitti tarjoaa enemmän kuin tarpeeksi lujuutta ja pitää tuotannon tehokkaana.

Tekniset tiedot – materiaalit, mitat ja viimeistelyt

Materiaalin ominaisuudet

Vakiomitat

Valmistammeteräksiset puoliputkiniititseuraavissa varren halkaisijoissa. Päätyypit, pään halkaisijat ja piipun pituudet vaihtelevat koon mukaan, ja ne toimitetaan vakioalueina. Mukautetut mitat ovat saatavilla pyynnöstä.

Toleranssit: Varren halkaisija ±0,05mm, pään halkaisija ±0,15mm, kokonaispituus ±0,15mm. Niitin pituus mitataan niitin pään alapuolelta. Mukautetut piipun pituudet ja pään halkaisijat saatavilla pyynnöstä. Ei työkalumaksua yllä luetelluille vakiokokoille.

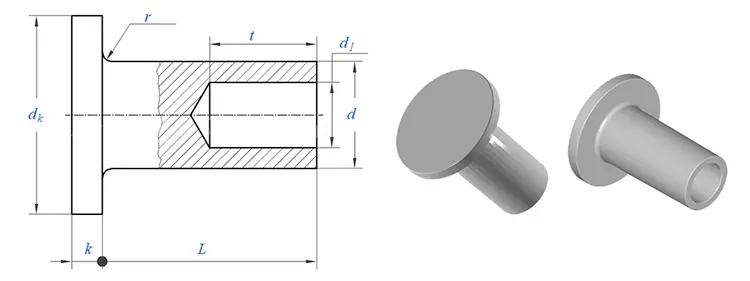

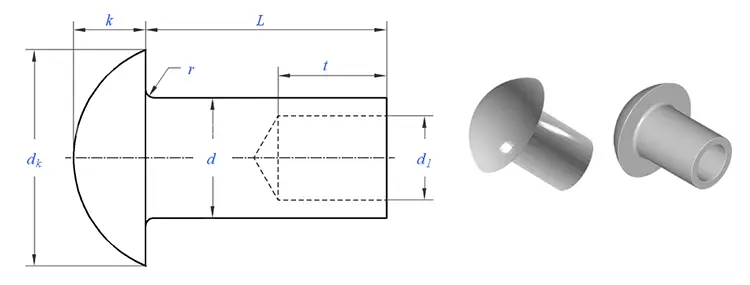

Päätyylejä saatavilla

Pintakäsittelyt

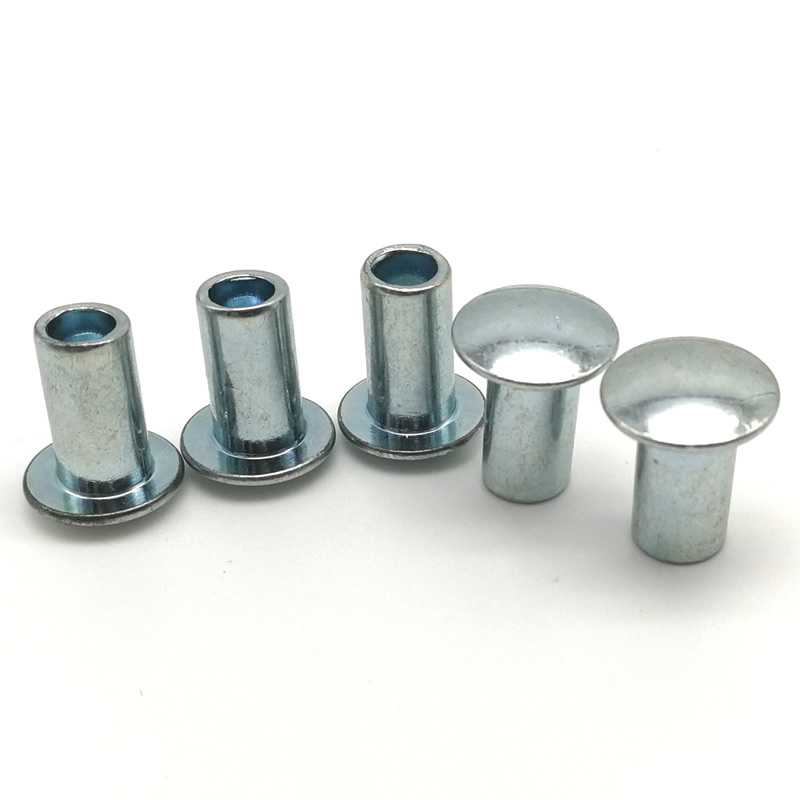

Ulkokäyttöön tai kosteudelle alttiina oleville sovelluksille suosittelemme vahvasti sinkittyjä teräksisiä puoliputkiniittejä.

Mekaaniset tiedot (5 mm teräsniitti, asetettu 2 mm teräslevyyn)

Katso, kuinka valmistamme niittejä

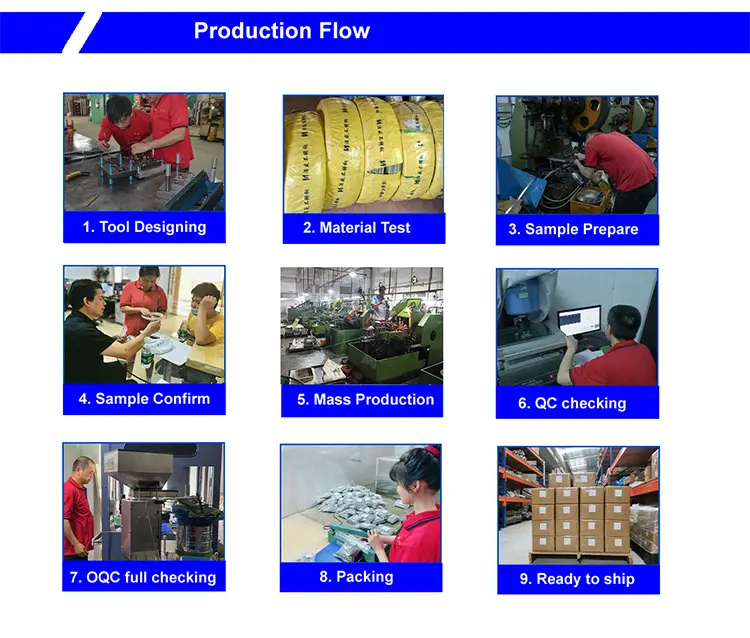

Kylmäpääpuristimemme muodostavat niitit langasta yhtenä jatkuvana sekvenssinä – piirtämällä, leikkaamalla, päättämällä, suulakepuristamalla ja leikkaamalla. Video näyttää koko prosessin langansyötöstä valmiiseen niitin irrotukseen ja reaaliaikaisen laadunvalvonnan joka vaiheessa.

Yksi todellinen asiakasesimerkki – kokoontaitettava sängyn runkokokoonpano

Tämä on yksi monista puoliputkimaisten niittien sovelluksista. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Matkailu- ja hätäapukäyttöön tarkoitettujen kannettavien taittosänkyjen valmistaja tarvitsi luotettavan ja kustannustehokkaan niitin saksisaranoiden liitoksiin. Taitettavassa sängyn rungossa käytettiin 1,8 mm paksua teräsputkea. Aiemmat kiinteät niitit vaativat suurta säätövoimaa, mikä ajoittain muutti putkia kokoonpanon aikana ja hidasti niiden tuotantolinjaa. Asiakas halusi myös ruosteenkestävän pinnan satunnaiseen ulkokäyttöön.

Nuote Metals toimitti sinkittyjä teräksisiä puoliputkiniittejä – varren halkaisija 5,0 mm, ristikkopää 9,0 mm, piipun pituus 12,0 mm – yhteensä 600 000 kappaletta ensimmäiseen tilaukseensa. Puoliputkimainen ontelo vähensi asetusvoimaa yli 60 %, mikä eliminoi letkun muodonmuutoksen. Leveä ristikon pää jakoi puristusvoiman tasaisesti estäen läpivedon. Sinkkipinnoite tarjosi 72 tunnin suolasuojan, mikä varmistaa, etteivät niitit ruostu kosteissa olosuhteissa.

Asiakas testasi niitit 1 000 taittosängyssä. 5 000 taittosyklin ja kosteuskammion testauksen jälkeen ei havaittu löystymistä tai ruostetta. He ovat sittemmin tehneet uudelleentilauksia yhteensä yli 2 miljoonan kappaleen arvosta ja nyt määrittävät niitimme koko taittosänkyjen tuotevalikoimaansa varten.

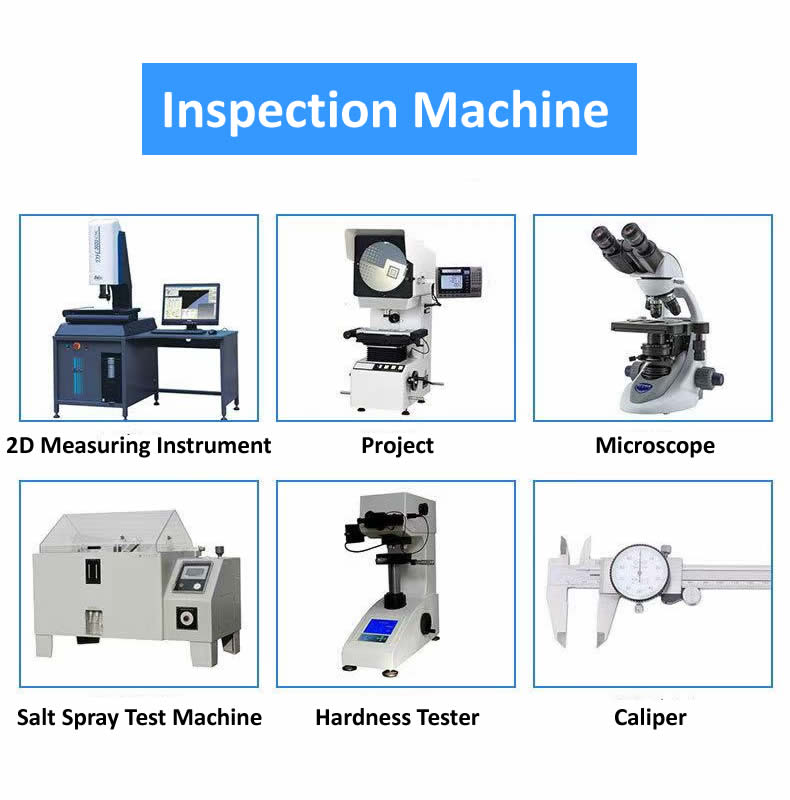

Omat tarkastuslaitteistomme

Ylläpidämme täyden valikoiman kalibroituja tarkastuslaitteita jokaisen teräksen puoliputkiniittierän tarkistamiseksi:

• Digitaaliset jarrusatulat– Nopeita mittatarkastuksia tuotannon aikana
• Mikrometrit– Varren halkaisijan ja seinämän paksuuden tarkkaan mittaukseen
• 2.5D kuvanmittausjärjestelmä– Täydelliseen ääriviivamittaukseen ja samankeskisyyden todentamiseen
• Profiiliprojektori (optinen vertailulaite)– Ontelon syvyyden, pään kulman ja reunasäteen tarkastukseen
• Laser mikrometri– Nopeaan kosketuksettomaan halkaisijamittaukseen
• Rockwellin kovuusmittari– Raaka-aineen kovuuden tarkistamiseen
• Suolasuihkukoekammio– Pinnoitettujen niittien korroosionkestävyystestaukseen (ASTM B117)
• Spektrometri– Saapuvien kelojen materiaalikoostumuksen tarkistamiseen
• Universaali testauskone– Leikkaus- ja vetolujuuden tarkistamiseen

Kaikki laitteet kalibroidaan vuosittain akkreditoiduissa kolmannen osapuolen laboratorioissa. Tarkastusasiakirjat säilytetään viisi vuotta.

Laadunvalvontamme – yksi niitti, kahdeksan tarkistusta

Emme luota satunnaisotantaan. Jokainen niittierä kulkee kahdeksan erillisen laatuportin läpi ennen kuin se lähtee tehtaaltamme. Periaate on yksinkertainen: mittaa aikaisin, mittaa usein, älä koskaan oleta.

• Raaka-aineen halkaisijan tarkistus– Tuleva lanka mitataan lasermikrometrillä. Halkaisijatoleranssi: ±0,02 mm. Kaikki tämän alueen ulkopuolella olevat kelat hylätään ennen kuin ne koskettavat otsikoitamme.
• Raaka-aineen kovuuden tarkistus– Näyte kustakin kelasta testataan Rockwellin kovuusmittarilla. Vähähiiliselle teräkselle tarvitsemme HRB 60–80. Liian pehmeä, ja niitti vääntyy suunnan aikana. Liian kovaa, ja ontelo voi halkeilla.
• Ensimmäinen artikkelin ulkoasun tarkistus– Työkalun asennuksen jälkeen ensimmäiset 10 niittiä tarkastetaan silmämääräisesti suurennuksella. Etsimme halkeamia, välähdyksiä, epätasaisia ​​päitä tai pinnan jälkiä. Kaikki näkyvät viat pysäyttävät puristuksen.
• Ensimmäinen artikkelin mittatarkastus– Samat 10 niittiä mitataan optisella vertailulaitteella. Pään halkaisija, pään korkeus, varren halkaisija, kokonaispituus ja ontelon syvyys. Kaikkien on oltava vetotoleranssien sisällä ennen tuotannon aloittamista.
• Prosessin aikana tehtävät tarkastukset– Massatuotannossa kuljettaja vetää 5 niittiä 500 kappaletta kohden. Mitat varmistetaan digitaalisilla jarrusatulalla ja ontelon syvyyden go/no-go-mittarilla. Kaikki ajautuminen laukaisee työkalujen säädön.
• Testiasetus (koeniitaus)– Asettelemme joka 2.000 kappaletta 3 niittiä edustavaksi materiaalinäytteeksi (sama paksuus ja tyyppi kuin kokoonpanosi). Kiinnityksen symmetria ja tiiviys tarkastetaan. Löystyneitä tai halkeilevia niittejä ei hyväksytä.
• Suolasumutesti (tarvittaessa)– Ulkona tai pinnoitetuille niiteille lähetämme näytteet laboratorioon ASTM B117 suolasuihkutestausta varten. Sinkkipinnoitus: 48-96 tuntia. Erän mukana myönnetään todistus.
• Viimeinen lähtevä tarkastus– Jokainen niitti kulkee ennen pakkaamista optisen lajittelukoneen läpi. Kamerat tarkistavat pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Hylätyt poistetaan automaattisesti. Sitten otetaan satunnainen AQL-näyte (taso II, 1.0) manuaalista tarkistusta varten.

Teräksinen puoliputkimainen niitti, joka kestää kaikki kahdeksan vaihetta, on valmis lähtemään tehtaaltamme. Säilytämme kirjaa jokaisesta tarkastuksesta viiden vuoden ajan.

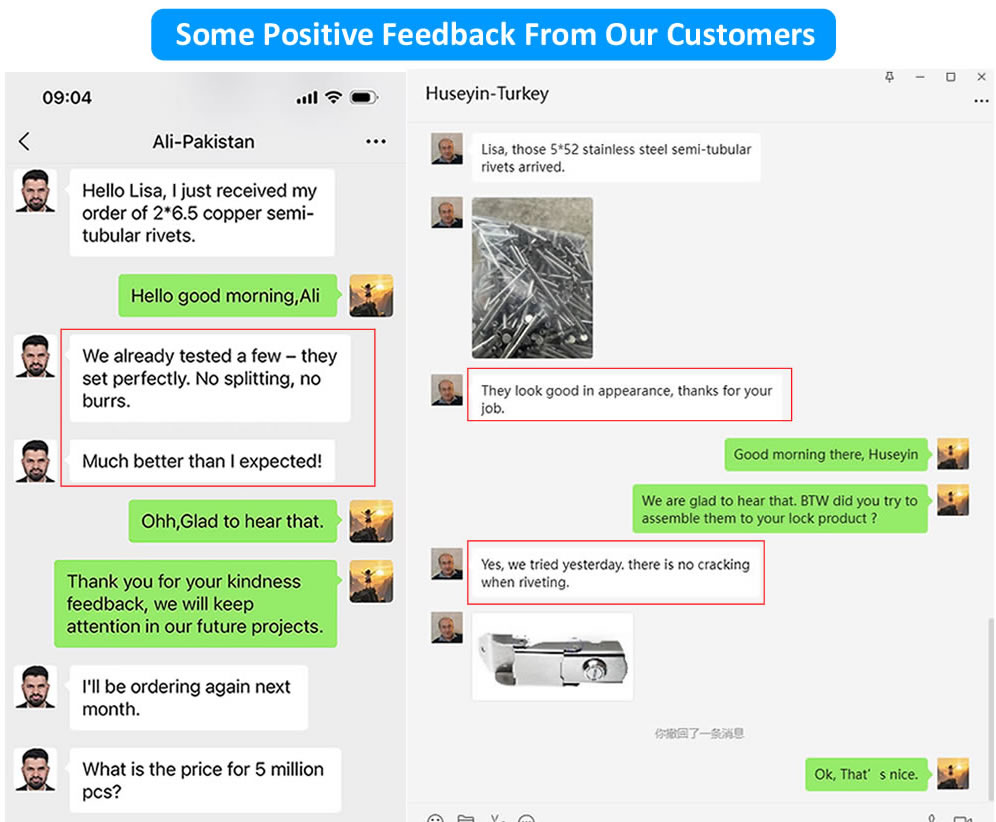

Mitä asiakkaamme sanovat – todellista palautetta

Sertifiointimme ja kunnianosoituksemme

Nuote Metalsilla on seuraavat sertifioinnit ja akkreditoinnit:

• ISO 9001:2015– TÜV SÜD:n sertifioima laatujärjestelmä
• RoHS-yhteensopivuus– Vahvistettu SGS:n kolmannen osapuolen testauksella
• REACH-asetuksen mukainen– SVHC-ilmoitusvirta
• ASTM F1941– Sinkkipinnoitusstandardien mukainen
• SGS:n testiraportit– Saatavana pyynnöstä tietyille erille

Kaikki sertifioinnit ja testiraportit ovat saatavilla pyynnöstä.

Missä teräksisiä puoliputkimaisia ​​niittejä käytetään

Ne ovat ensisijainen valinta sovelluksiin, joissa vahvuus, nopeus ja kustannustehokkuus ovat etusijalla:

• Huonekalujen valmistus– Taitettavat sängyt, tuolit, sohvat, saranakokoonpanot, rungon liitokset
• Autoteollisuus– Jarrupalat, kytkinlevyt, sisäverhoilu, koripaneelit
• LVI-laitteet– Kaappikokoonpano, kanavaliitännät, tuuletinkotelot
• Teollisuuden laitteet– Koneen suojukset, ohjauspaneelit, kuljetinkomponentit
• Rakentaminen– Kevyet rakenteelliset liitokset, metallirunko, arkkitehtoniset laitteistot
• Elektroniikka– Komponenttien asennus, rungon kokoonpano, piirilevyjen erottimet
• Nahkatavarat ja verhoilu– Vyönreiät, laukkutarvikkeet, kangaskiinnikkeet

Miten toimimme – käytännön tietoa

• Näytteitä– 20–50 ilmaista kappaletta vakiovarastokokoille (asiakas maksaa toimituskulut)
• Koetilaus– 10 000 kappaletta suositellaan ensitarkastukseen
• MOQ– 2 000 kappaletta (vakiokoot), 5 000 kappaletta (muokattu tynnyri tai päätyyli)
• Toimitusaika (varasto)– 5–7 arkipäivää
• Toimitusaika (muokattu)– 10–12 arkipäivää
• Työkalumaksut– Ei mitään tavallisille päätyyleille ja varren halkaisijoille (1,5–8 mm)

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on teräksisellä puoliputkimaisella niitillä ja kiinteällä teräsniitillä? Milloin minun pitäisi valita puoliputkimainen versio?

V: Olennainen ero on hännän ontto ontelo. Teräksisen puoliputkiniitin kärjessä on matala ontelo, joka vaatii vain 25–30 % saman halkaisijan omaavan umpinaisen niitin vaatimasta voimasta. Tämä tekee asennuksesta nopeamman ja hellävaraisemman ympäröiville materiaaleille. Kiinteät niitit tarjoavat hieman suuremman leikkauslujuuden (puoliputkimainen säilyttää 80–90 % kiinteän niitin lujuudesta), mutta vaativat raskaita laitteita ja enemmän aikaa. Useimmissa teollisuus-, auto-, LVI- ja laitteistosovelluksissa – mukaan lukien yllä oleva taitettava sängyn kotelo – puoliputkimaiset niitit tarjoavat enemmän kuin tarpeeksi lujuutta ja pitävät tuotannon tehokkaana. Valitse kiinteät niitit vain äärimmäisille rakenteellisille kuormituksille, joissa suurin leikkauslujuus on ainoa etusija.

Q2: Voiteräksiset puoliputkiniititvoidaan käyttää ulkona ruostumatta?

V: Kyllä, oikealla viimeistelyllä. Päällystämätön teräs ruostuu nopeasti joutuessaan alttiiksi kosteudelle. Vakiohiiliteräsniittejämme on saatavana sinkittynä (kirkas, sininen tai keltainen), joka tarjoaa 48–96 tunnin suolaroiskeenkestävyyden, mikä riittää sisä- ja suojaiseen ulkokäyttöön. Yllä olevassa taitettavassa sängyn kotelossa sinkitys tarjosi 72 tunnin suojan satunnaista kosteutta vastaan. Vaativammissa ulko- tai rannikkoympäristöissä suosittelemme vaihtamaan ruostumattomasta teräksestä valmistettuihin puoliputkiniitteihin (304 tai 316), jotka tarjoavat yli 200–1 000 tunnin suolasuojan.

Q3: Kuinka valitsen oikean piipun pituuden teräksiselle puoliputkiniitille?

V: Valitse piipun pituus, joka on noin 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos liität esimerkiksi kaksi 2 mm:n teräslevyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Niitin pituus mitataan niitin pään alapuolelta rungon päähän. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan piipun pituuden.

Oletko valmis optimoimaan kokoonpanolinjasi?

Jos käytät tällä hetkellä kiinteitä niittejä ja olet tekemisissä hitaiden kokoonpanojen, epämuodostuneiden materiaalien tai korkeiden työkalukustannusten kanssa, vaihdateräksiset puoliputkiniititvoi tehdä merkittävän muutoksen.

Mitä tarjoamme sinulle:

• Useita päätyylejä – pyöreä, soikea, ristikko, litteä ja upotettu
• Leveä varsialue - 1,5–8,0 mm
• Mukautetut pituudet – Tynnyrin pituus täsmälleen materiaalipinon mukaan
• Sinkitys vakiona – 48–96 tunnin suolasuojaus
• ISO 9001:2015– Täysi laatujärjestelmä jäljitettävällä dokumentaatiolla

Aloita kolmessa vaiheessa:

• Lähetä meille tiedot – varren halkaisija, piipun pituus (tai materiaalipinon paksuus), pään tyyli, viimeistely ja määrä
• Vastaamme 24 tunnin kuluessa – työkaluhinnalla (jos on), kappalehinnalla ja toimitusajalla
• Lähetämme näytteitä – 20–50 ilmaista kappaletta, joita voit testata todellisella materiaalillasi

Lähetä kyselysi Nuote Metalsille jo tänään.
