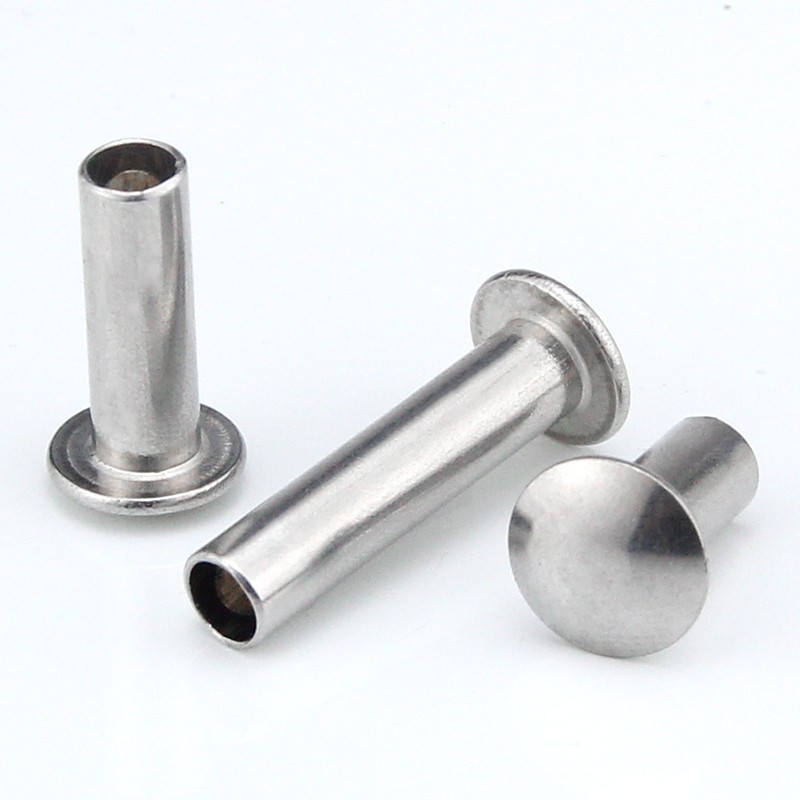

Pyöreäpäinen puoliputkimainen niitti

Pyöreä pää on maailman tunnetuin niitin pää. Olet nähnyt sen tuhansia kertoja – farkuissa, silloissa, matkatavaroissa, koneissa. Se ei ole suunnitteluonnettomuus.

Pyöreä pää toimii, koska se on yksinkertainen. Se jakaa kuorman tasaisesti. Se kestää iskuja. Se ei takerru. Se näyttää valmiilta.

Pyöreäpäiset puoliputkiniititOta tämä klassinen muoto ja lisää puolionttoontelon tuotantotehokkuutta. Tuloksena on kiinnike, joka:

• Vaatii 70 % vähemmän säätövoimaa kuin kiinteä pyöreäpäinen niitti
• Asennetaan nopeasti automatisoiduille kokoonpanolinjoille
• Pitää tukevasti halkeilematta ympäröiviä materiaaleja
• Näyttää samalta kuin niitti, jota on käytetty yli vuosisadan

Neljä materiaalia, yksi muoto – sopii sovellukseen

Pyöreä pää pysyy samana. Materiaali muuttuu tarpeidesi mukaan.

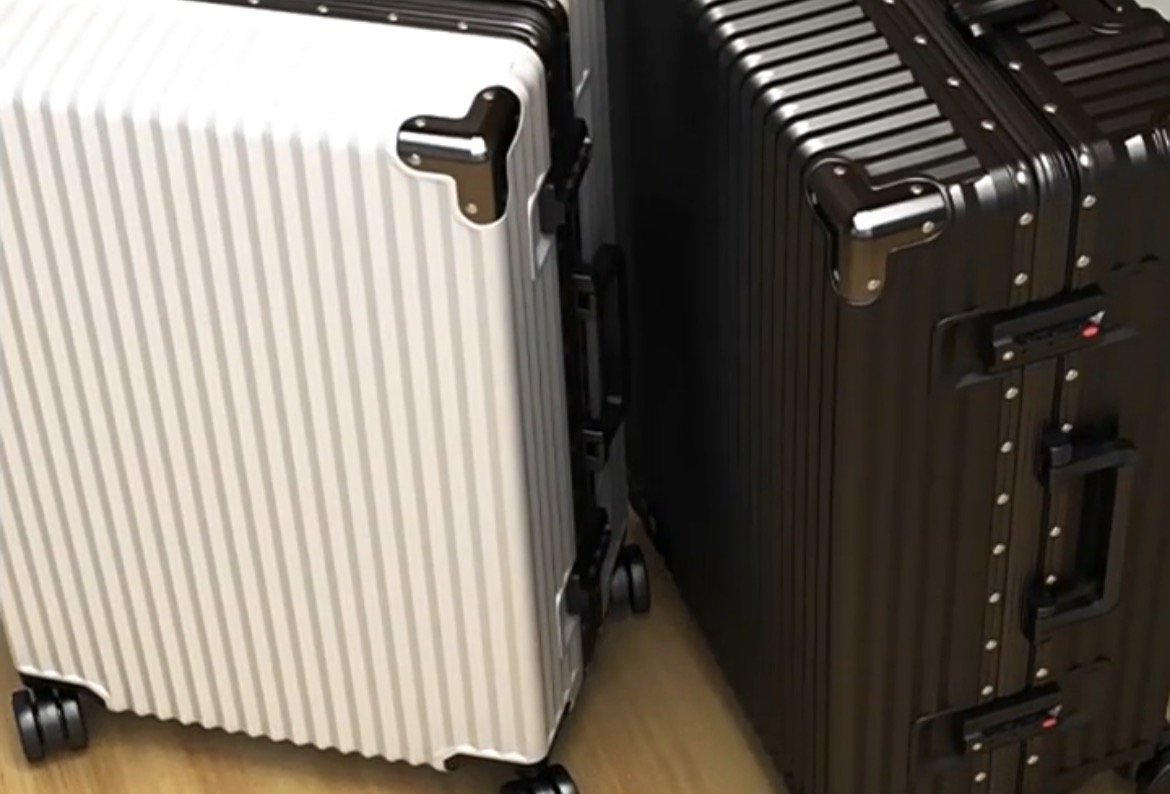

Yksi sovellus – matkalaukkujen laitteisto

Matkatavaroiden valmistaja käytti kiinteitä niittejä kiinnittääkseen kahvoja, kulmasuojia ja lukituskannattimia polykarbonaattikoteloihinsa. Kiinteiden niittien suuri säätövoima aiheutti jännitysmurtumia niitinreikien ympärille, mikä johti kenttävirheisiin ja takuuvaatimuksiin. Valmistaja halusi myös puhtaamman ja yhtenäisemmän ulkonäön näkyville niitinpäille.

He vaihtoivatpyöreäpäiset puoliputkiniitit– 4,0 mm varsi, 7,0 mm pyöreä pää, 10,0 mm piipun pituus, nikkelipinnoitettu teräs. Puoliontto ontelo vähensi säätövoimaa yli 60 %, mikä eliminoi jännitysmurtumat polykarbonaatista. Pyöreä pää tarjosi yhtenäisen kupolin, joka vastasi niiden suunnitteluspesifikaatioita. Nikkelipinnoite kesti naarmuja ja korroosiota matkustusympäristöistä.

Valmistaja on sittemmin käyttänyt yli 1,2 miljoonaa niittiä koko matkatavaralinjassaan ilman murtumisvikoja ja merkittävästi parantunut kokoonpanonopeus.

Pyöreän pään etu – kaksi tärkeää numeroa

Numero 1: 1,6 – 1,8

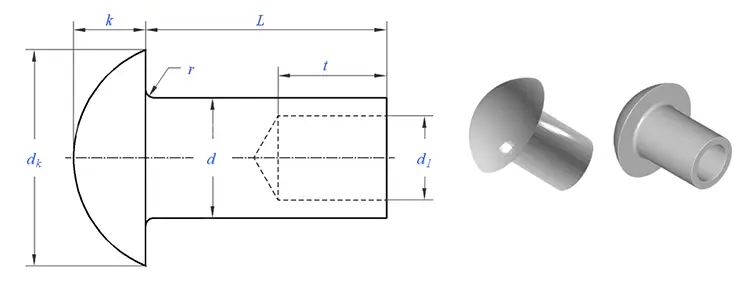

Pyöreän pään pään halkaisija on 1,6-1,8 kertaa varren halkaisija. Tämä tarjoaa optimaalisen tasapainon laakerin pinnan ja pään korkeuden välillä – riittävän leveä estämään läpivedon, riittävän korkea iskunkestäväksi.

Numero 2: 45 – 55 %

Puoliputkimaisen niitin syvyys on 45–55 % piipun pituudesta. Tämä on makea paikka – riittävän syvä vähentämään säätövoimaa, tarpeeksi matala säilyttääkseen puristusvoiman.

Saatavilla koot – vakiovarren halkaisijat

Valmistammepyöreäpäiset puoliputkiniititseuraavissa varren halkaisijoissa. Pään halkaisijat ja piipun pituudet sovitetaan kunkin varren koon mukaan.

Mukautetut varren halkaisijat, pään halkaisijat ja piipun pituudet saatavilla pyynnöstä.

Jokaisen niitin takana – tuotantoprosessi, joka varmistaa johdonmukaisuuden

Mikä saa pyöreän pään näyttämään täydellisen symmetriseltä, puoliontosta ontelosta johdonmukaisesti ja varresta, joka on koneistettu tarkasti ±0,05 mm:iin? Vastaus ei ole vain kone – se on ohjausjärjestelmä.

Kylmäsuuntausprosessimme järjestyksessä:

• Langanveto – Raaka-ainelanka vedetään tarkan varren halkaisijaan. Toleranssi: ±0,02 mm.
• Katkaisu – Lanka leikataan tarkasti aihion pituuteen.
• Ensimmäinen isku – Aihio muotoillaan neliön keskittäen seuraavaa vaihetta varten.
• Toinen isku – Kovametallisuutin muodostaa pyöreän pään. Sama kupoli joka kerta.
• Kolmas isku – Lävistys luo puolionttoontelon 45–55 % syvyyteen.
• Trimmaus – Salama pään reunasta on poistettu.
• Pyöriminen – Mikropurseet poistetaan.
• Pinnoitus tai pinnoitus – Levitä itse tai sertifioidut yhteistyökumppanit.

Mitä vahvistamme ja miksi:

Jokainen niittierä valmistetaan tällä järjestelmällä. Ei arvailua. Ei poikkeamaa.

Yksi niitti, kahdeksan tarkastusta – laadunvarmistuksemme

• Raaka-aineen halkaisijan tarkistus – Lasermikrometri, ±0,02mm
• Raaka-aineen kovuustarkastus – Rockwell-testeri
• Ensimmäinen tuotteen ulkonäkötarkastus – 20-kertainen suurennus vikojen varalta
• Ensimmäinen artikkelin mittatarkastus – Optisen vertailulaitteen tarkastus
• Valmistuksen aikana tehtävät tarkastukset – 5 niittiä 500 kappaletta kohden
• Testiasetus – 2 000 kappaleen välein, asetettu näytemateriaaliin
• Suolasumutesti (tarvittaessa) – ASTM B117
• Lopputarkastus – Optinen lajittelu + AQL manuaalinen tarkastus

Missä niitä käytetään

Pyöreäpäiset puoliputkiniitit ovat monipuolisin niitinpäätyyli:

• Matkatavarat ja laukut – Kahvakiinnikkeet, kulmasuojat, lukon kiinnitys, saranatapit
• Autot – Jarrupalat, kytkinlevyt, sisäverhoilu, koripaneelit, istuinkokoonpanot
• Kalusteet – Saranakokoonpanot, rungon liitokset, tuolikomponentit, laatikon liukumäet
• Kuljetinjärjestelmät – Hihnajatkos, kannatinkiinnitys, tukikokoonpanot
• Nahkatavarat – Vyönreiät, laukkutarvikkeet, koristeniitit
• Teollisuuslaitteet – Koneen suojukset, ohjauspaneelit, tyyppikilven kiinnitys
• Rakentaminen – Kevyet rakenneliitokset, metallirunko, arkkitehtoniset laitteistot
• Ilmailu – sisäverhoilu, paneelikokoonpanot, ei-rakenneosat
• Elektroniikka – Komponenttien kiinnitys, runkokokoonpano, jäähdytyslevyn kiinnitys

Sertifiointimme ja kunnianosoitteemme

Nuote Metals ylläpitää:

• ISO 9001:2015 – Laadunhallintajärjestelmä
• RoHS-yhteensopivuus – Varmistettu kolmannen osapuolen testauksella
• REACH-vaatimustenmukaisuus – SVHC-ilmoitusvirta
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on pyöreäpäisellä puoliputkimaisella niitillä ja kiinteällä pyöreäpäisellä niitillä?

V: Olennainen ero on hännän ontto ontelo. Puoliputkimaisen niitin kärjessä on matala ontelo, joka vaatii vain 25–30 % saman halkaisijan omaavan umpinaisen niitin vaatimasta voimasta. Tämä tekee asennuksesta nopeamman ja hellävaraisemman ympäröiville materiaaleille. Kiinteät niitit tarjoavat hieman suuremman leikkauslujuuden (puoliputkimainen säilyttää 80–90 % kiinteän niitin lujuudesta), mutta vaativat raskaita laitteita ja enemmän aikaa. Useimpiin teollisuus-, auto-, huonekalu- ja matkatavarasovelluksiin - mukaan lukien yllä oleva matkatavarakotelo - puoliputkimaiset niitit tarjoavat enemmän kuin tarpeeksi lujuutta ja pitävät tuotannon tehokkaana.

Q2: Mitä materiaaleja on saatavilla tällaisille niiteille?

V: Valmistamme pyöreäpäisiä puoliputkimaisia ​​niittejä neljässä materiaaliperheessä:

• Vähähiilinen teräs – Vahvin, kustannustehokkain, sinkitty tai nikkelipinnoitettu
• Ruostumaton teräs (304/316) – Pysyvä korroosionkestävyys merelle ja ulkokäyttöön
• Messinki (C2680) – Sähkönjohtavuus, klassinen kultainen ulkonäkö
• Alumiini (5052/5056) – Kevyin, ei-magneettinen painokriittisiin sovelluksiin

Varastoimme kaikkia neljää materiaalia yhteisen varren halkaisijalla.

Q3: Kuinka valitsen oikean piipun pituuden pyöreäpäiselle puoliputkiniitille?

V: Valitse piipun pituus, joka on noin 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos liität esimerkiksi kaksi 2 mm:n teräslevyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan piipun pituuden.

Etkö ole varma, mikä pyöreäpäinen niitti sopii sovellukseesi?

Jokaisella toimialalla on erilaiset vaatimukset. Matkatavarat tarvitsevat iskunkestävyyttä. Kuljettimet tarvitsevat tärinänkestävyyttä. Nahkatavarat tarvitsevat puhtaan viimeistelyn.

Olemme rakentaneet pyöreäpäiset niitit niille kaikille.

Jos et ole varma varren halkaisijasta, piipun pituudesta tai materiaalista – lähetä meille kuva kokoonpanostasi tai piirustus. Suosittelemme tarkkaa määritystä.

Emme veloita teknisistä neuvoista. Se on osa toimintaamme.
