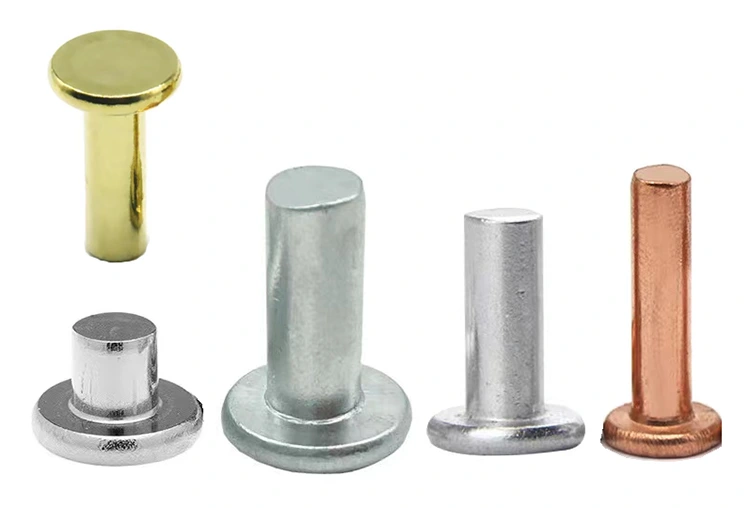

Litteäpäiset niitit

Litteäpäiset niitit istuvat alempana kuin mikään muu uppoamaton niitinpää. 5 mm:n niitissä litteä pää työntyy vain 0,8–1,2 mm pinnan yläpuolelle – riittävän alhaalla liukumekanismien poistamiseen, pinottujen komponenttien sallimiseen ja kankaan tarttumisen estämiseen. Ja toisin kuin upotetut päät, litteät päät eivät vaadi erityistä reiän valmistelua – vain suora porattu reikä.

Tasainen vs. pyöreä – Vertailu vierekkäin

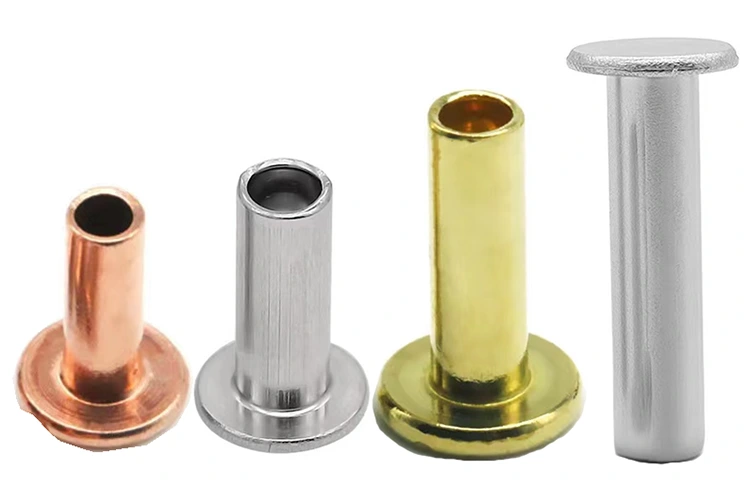

Mitä teemme – kolme mallia, useita materiaaleja

Materiaalit saatavilla:Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

Viimeistely:Sinkitty, musta oksidi, passivoitu, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

Todellinen sovellus – Työtuolin käsinojamekanismi

Ergonomisten toimistotuolien valmistaja käytti pyöreäpäisiä niittejä käsinojan korkeuden säätömekanismin kokoamiseen. Pyöreät päät työntyivät 2,8 mm pinnan yläpuolelle – juuri tarpeeksi tarttumaan käyttäjän vaatteisiin säädön aikana. Asiakkaat valittivat takertuneista hihoista ja naarmuuntuneista käsinojista. Asiakas tarvitsi saman vahvuuden, mutta matalamman profiilin niitin.

Nuote Metals toimitti sinkittyä terästä litteäpäiset puoliputkiniitit – 4,0 mm varsi, 8,0 mm litteä pää, 10,0 mm piipun pituus. Litteä pää istui vain 0,9 mm pinnan yläpuolella – riittävän matalalla puhdistaakseen vaatteet ja estääkseen takertumisen. Puoliputkimainen ontelo vähensi säätövoimaa 60 %, mikä estää muovisen käsinojan kotelon vahingoittumisen. Sinkkipinnoite tarjosi korroosiosuojan ja takaa pitkän käyttöiän.

Asiakas testasi niitit 500 tuolilla. 10 000 säätöjakson jälkeen, ei takertumista, ei löystymistä. Nyt he tilaavat litteäpäisiä niittejä 200 000 kappaleen erissä vuosittain.

Vakiovaihtoehdot – koot, materiaalit, viimeistelyt

Varren halkaisijat:1,5-8,0 mm

Materiaalit: Teräs, ruostumaton teräs (304/316), messinki, kupari, alumiini

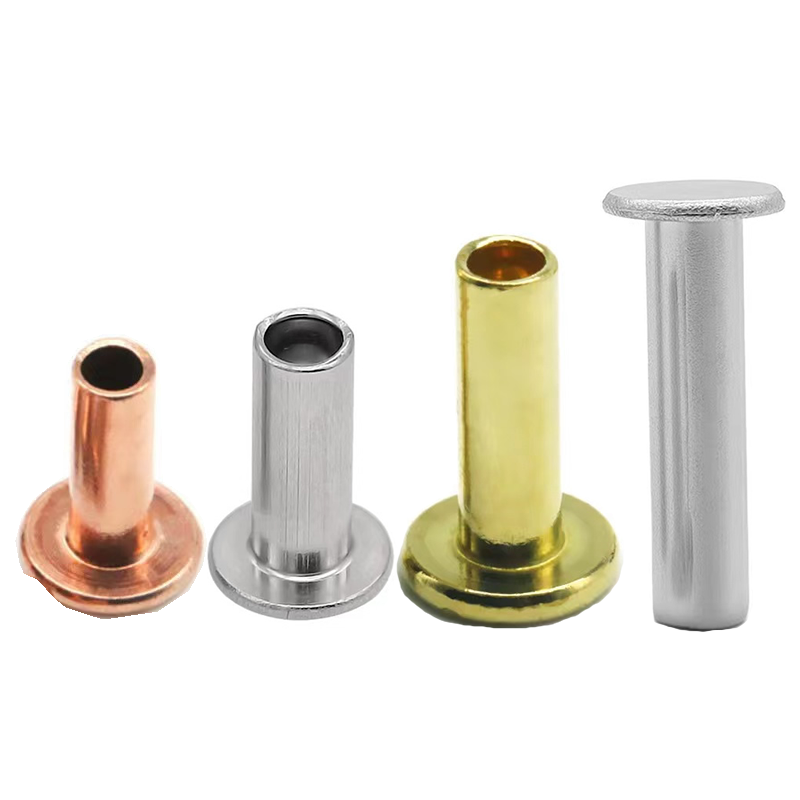

Design: Kiinteä, puoliputkimainen tai täysputkimainen

Valmis: Materiaaliriippuvainen (sinkki, passivoitu, lakattu, nikkeli, anodisoitu jne.)

Pituudet: Mukautettu materiaalipinon paksuuteen

Toleranssit: Varsi ±0,05mm, pää ±0,15mm, pituus ±0,15mm. Mukautetut mitat saatavilla. Ei työkalumaksua vakiokokoille.

Kuinka rakennamme litteät niitit – tarkkuusmuovaus tasaiseen istuvuuteen

Litteät päät ovat vaikeampia muodostaa kuin pyöreät päät. Metalli haluaa rypistyä jyrkän siirtymisen yhteydessä varresta päähän. Kylmävirtausprosessimme estää sen.

Järjestys:

• Johdinveto – materiaali vedetty tarkkaan varren halkaisijaan (±0,02 mm)
• Leikkaus – leikattu aihion pituuteen
• Ensimmäinen isku – Tyhjä neliö ja keskitetty
• Toinen isku (esimuovaus) – Die aloittaa tasaisen pään muodon säädetyllä kulman säteellä
• Kolmas isku (lyönti) – Litteä muotti tiivistää pään lopulliseen paksuuteen varmistaen tasaisuuden ±0,05 mm:n sisällä
• Neljäs isku (puoliputkimainen tai täysputkimainen) – Rei'itys luo ontelon (tai jätetään pois kiinteiden aineiden kohdalla)
• Trimmaus – Salama poistettu
• Pyöriminen – Mikropurseet eliminoitu
• Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaan

Miksi litteät päämme näyttävät paremmilta: lyöntivaihe ei ole valinnainen – se on sisäänrakennettu prosessiin. Jokaisen litteän pään tasaisuus tarkistetaan – ei vain halkaisijaa.

Laaduntarkastukset – mitä varmistamme, miksi sillä on merkitystä

Prosessimme:saapuvan langan tarkastus → ensimmäinen esineen tarkastus (10 kappaletta, jokainen mitat tarkistettu) → prosessinaikaiset tarkastukset (5 kappaletta joka 500) → asetustesti (joka 2 000 kappaletta) → 100 % optinen lajittelu → AQL manuaalinen näyte.

Jokainen lähetys sisältää: materiaalitodistuksen, mittaraportin ja vaatimustenmukaisuustodistuksen.

Missä litteäpäisiä niittejä käytetään

• Toimisto- ja kodinkalusteet – Käsinojat, liukumekanismit, pinottavat tuolit, laatikot
• Autot – Sisäverhoilu, paneelikokoonpanot, istuinosat
• Lääketieteelliset laitteet – Hygieniakriittiset pinnat, käsineiden tarttumisenesto, liukuvat osat
• Elektroniikkakotelot – Tiukka välys runkokokoonpanot, kannet, kotelot
• Matkatavarat – Telineet, liukumekanismit, huuhtelulaitteistot
• Teollisuuslaitteet – Ohjauspaneelit, konesuojat, liukusuojat
• Ilmailu – Sisäpaneelit, istuinosat, verhoilukokoonpanot

Valmistettu tuotantoa varten – ja dokumentoinnin tukena

Työskentelemme valmistajien kanssa Pohjois-Amerikassa, Euroopassa ja Aasiassa – huonekalumerkeistä lääkinnällisten laitteiden toimittajiin ja autonvalmistajiin.

Jokainen lähetys sisältää:

• Myllyn testitodistus – Kemiallinen koostumus ja vetoominaisuudet
• Mittatarkastusraportti – Erän todelliset mitatut arvot
• Päällystys- tai passivointitodistus – Paksuuden tarkistus (tarvittaessa)
• Vaatimustenmukaisuustodistus – Allekirjoitettu, erän jäljitettävissä

Sertifioitu: ISO 9001:2015, RoHS, REACH

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on litteän pään niitin ja upotetun pään niitin välillä?

V: Tasainen pää on hieman pinnan yläpuolella (0,8–1,2 mm 5 mm:n varrella) suorasivuisella profiililla. Se vaatii vain suoran reiän - ei erityistä valmistelua. Upotettu pää istuu täysin tasaisesti tai pinnan alapuolella, mutta vaatii valmiiksi poratun kartiomaisen reiän. Valitse litteä pää matalaprofiilisiin sovelluksiin, joissa nopeus ja hinta ovat tärkeitä. valitse uppotettu sovelluksiin, jotka vaativat absoluuttista nollaa.

Q2: Voidaanko litteäpäisiä niittejä käyttää liukuissa sovelluksissa ilman tarttumista?

V: Kyllä. 0,8–1,2 mm:n ulkoneman ollessa 5 mm:n varren litteä pää on riittävän matala puhdistamaan useimmat liukuvat pinnat. Yllä olevassa työtuolikotelossa 0,9 mm:n pään korkeus tyhjensi käsinojamekanismin kokonaan. Jos välys on tiukempi kuin 0,8 mm, suosittelemme vaihtamaan upotettuihin niitteihin.

Q3: Mikä malli minun pitäisi valita – kiinteä, puoliputkimainen vai täysputkimainen?

V: Puoliputkimainen on oletusvalinta useimmissa sovelluksissa – 80–90 % kiinteästä lujuudesta 25–30 % asetusvoimasta. Valitse kiinteä, kun tarvitset maksimaalista lujuutta kantaviin rakenteellisiin kokoonpanoihin. Valitse täysi putki, kun työskentelet pehmeiden materiaalien kanssa tai tarvitset minimaalisen säätövoiman. Kaikki kolme mallia ovat saatavilla samalla litteällä pääprofiililla.
