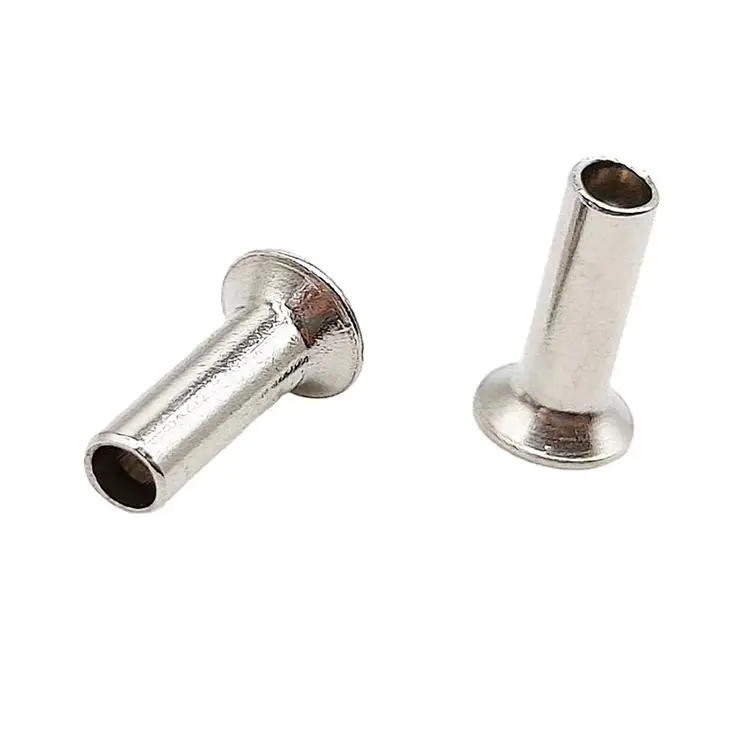

Upotetut päälliset puoliputkiniitit

Kun niitin pää ei voi työntyä pinnan yläpuolelle,upotetun pään puoliputkimainen niittion vastaus. Kapeneva pää istuu samassa tasossa materiaalin pinnan kanssa tai sen alapuolella, mikä luo tasaisen, katkeamattoman viimeistelyn. Ja puoliontto ontelo vähentää säätövoimaa 70 % kiinteään niittiin verrattuna.

Jos kokoonpanossasi on liukupinta, liitososa tai se vaatii yksinkertaisesti puhdasta estetiikkaa – ja sinun täytyy pitää tuotanto käynnissä nopeasti – tämä on määrittämäsi kiinnike.

Huuhtelu- ja viimeistelyero – upotettu vs. litteä pää

Upotettu pää vaatii ylimääräisen askeleen – kartiomaisen reiän poraamisen ennen säätöä. Mutta kun vaaditaan nolla ulkonemaa, tämä vaihe on sen arvoinen. Ilmailupaneelit, elektroniikkakotelot, arkkitehtoniset viimeistelyt ja kaikkialla sileä pinta on ratkaisevan tärkeä – sinne upotetut niitit menevät.

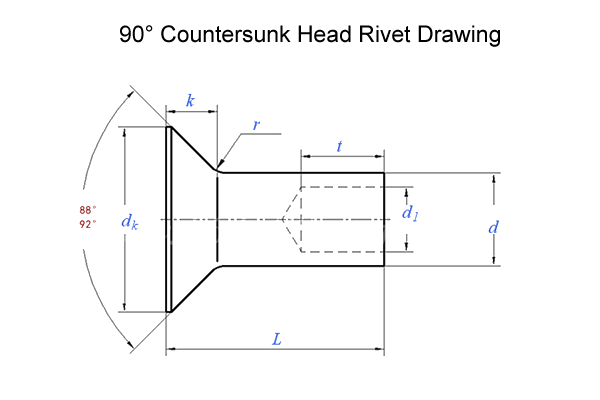

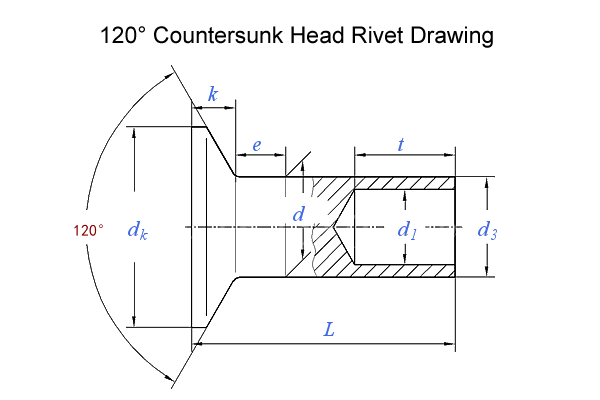

Kaksi pään kulmaa – 90° vs. 120°

Yhdistä upotustyökalusi– 120 asteen niitti 90 asteen upotuksessa istuu ylpeänä; 90 asteen niitti 120 asteen upotuksessa istuu liian syvälle. Emme suosittele kulmien sekoittamista.

Puoliputkimainen vs. kiinteä – missä ontto voittaa

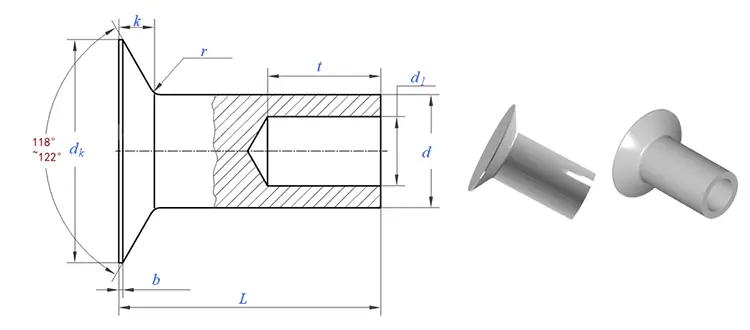

Puoliputkimaisessa mallissa on matala ontelo pyrstössä (45–55 % piipun pituudesta). Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa kiinnikkeen. Tämä eroaa pohjimmiltaan kiinteästä niitistä, jossa koko varren on muotouduttava.

Paras suurille, ohuille materiaaleille, tasaisille pinnoille Rakenne, maksimaalinen lujuus

Yksi todellinen sovellus – Automotive Interior Trim Panel

Autojen sisäverhoilupaneelien valmistaja, joka tarvitsi kangaspäällysteisten paneelien kiinnittämiseen ovenkarmiin. Paneelit näkyivät matkustajille – ulkonevia kiinnikkeitä ei voida hyväksyä. Kiinteät upotetut niitit antoivat tasaisen viimeistelyn, mutta vaativat suuren säätövoiman, joka murskasi ohuen paneelimateriaalin.

Toimitimme sinkittyä terästä uppokantaiset puoliputkiniitit – varsi 4,0 mm, pään halkaisija 8,0 mm, kulma 90°, piipun pituus 8,0 mm. Puoliontto ontelo pienensi säätövoimaa 3,5 tonnista 1,0 tonniin, mikä eliminoi halkeamat paneelimateriaalissa. 90° upotettu pää asettui tasolle pinnan kanssa ja vastasi sisäverhoilun siistiä ulkonäköä. Sinkkipinnoite tarjosi korroosiosuojan ja takaa pitkän käyttöiän.

Asiakas testasi 1 000 niittiä 500 ovipaneelista. 100 000 tärinäsyklin jälkeen, ei löystymistä, nolla halkeamia. He tilaavat nyt upotettuja niittejämme 250 000 kappaleen erissä vuosittain.

Materiaalit ja viimeistely – mitä tarjoamme

Nuote Metals valmistaa uppokantaisia ​​puoliputkiniittejä useissa materiaaliperheissä:

Vakioviimeistelyt:Sinkitty, niklattu, passivoitu, lakattu, vanhentunut, sileä.

Saatavilla olevat standardit ja koot

Valmistamme ne useiden kansainvälisten standardien mukaisesti:

Mitä tarvitsemme sinulta:

• Varren halkaisija– 1,5–8,0 mm (saatavana mukautettuna jopa 10 mm)
• Pään kulma– 90° (vakio) tai 120° (per GB/T 874)
• Piipun pituus -laskemme materiaalipinon paksuudesta
• Pään halkaisija -sovitettu upotustyökaluusi
• Materiaali– terästä, ruostumatonta, messinkiä, kuparia tai alumiinia
• Valmis– sinkki, passivoitu, nikkeli, lakattu, antiikki jne.

Pituussääntö puoliputkimaisille niiteille:Tynnyrin pituus = materiaalipinon paksuus + 1,5–2,0 mm.

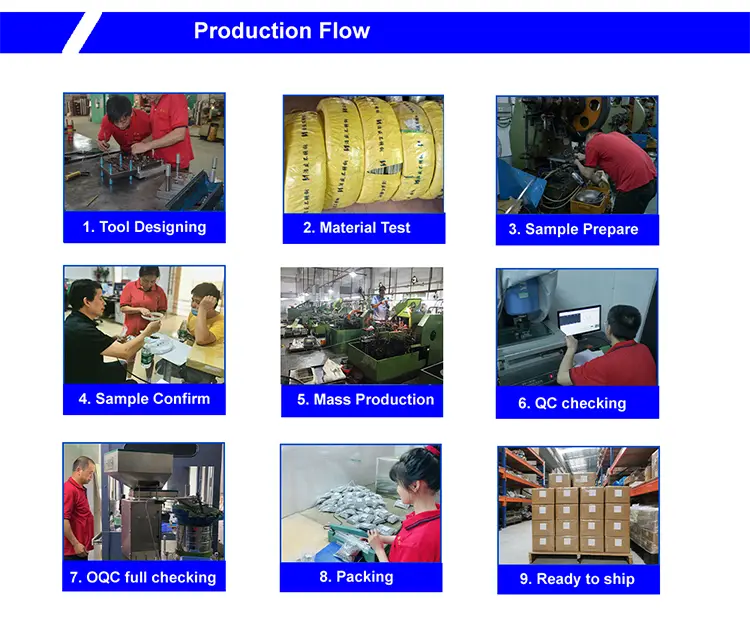

Raaka-aineista valmiisiin niitteihin – kuinka valmistamme ne

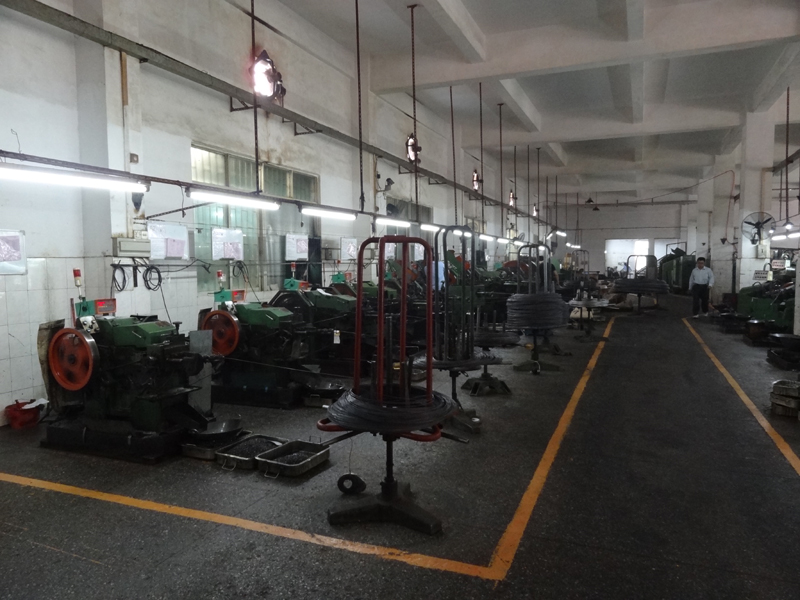

Upotetun pään puoliputkiniitit valmistetaan kylmäpäällä. Suippeneva pää vaatii tarkkuushiotut muotit tarkan pään kulman saavuttamiseksi.

1. Materiaalin hankinta – Sertifioitu lanka hyväksytyiltä tehtailta. Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuvan materiaalin tarkastus – Halkaisija (±0,02 mm), kovuus ja materiaalin koostumus tarkistettu. Spektrometri vahvistaa arvosanan. Teknisten vaatimusten vastainen materiaali hylätään.

3. Työkalujen asennus – Kovametallipään muotit on tarkastettu ja asennettu upotetun pään profiilia ja puoliputkimaista onteloa varten. Muottikulma vastaa toiveitasi (90° tai 120°).

4. Ensimmäinen esineen tarkastus – 10 niittiä mitattuna optisella vertailulaitteella. Pään kulma, pään halkaisija, pään korkeus, varren halkaisija, piipun pituus ja ontelon syvyys tarkistettu. Pään kulman toleranssi: ±1°.

5. Massatuotanto – Prosessin aikana tehtävät tarkastukset: 5 niittiä joka 500 kappaletta. Mikä tahansa ajautuminen pysäyttää puristimen.

6. Prosessin tarkastus – Asenna 3 niittiä näytemateriaaliin 2 000 kappaleen välein esiporatulla upotuksella. Kiinnitys ja upotussovitus tarkastettu.

7. Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaisesti.

8. Lopputarkastus – 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Sertifiointimme – laatutodistus

Ylläpidämme jokaisesta erästä täydellistä jäljitettävyyttä ja laatudokumentaatiota:

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – SGS:n kolmannen osapuolen testauksen varmistama
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille

Materiaalitodistukset – Tehdastestitodistukset jäljitettävissä alkuperäiseen kelaan

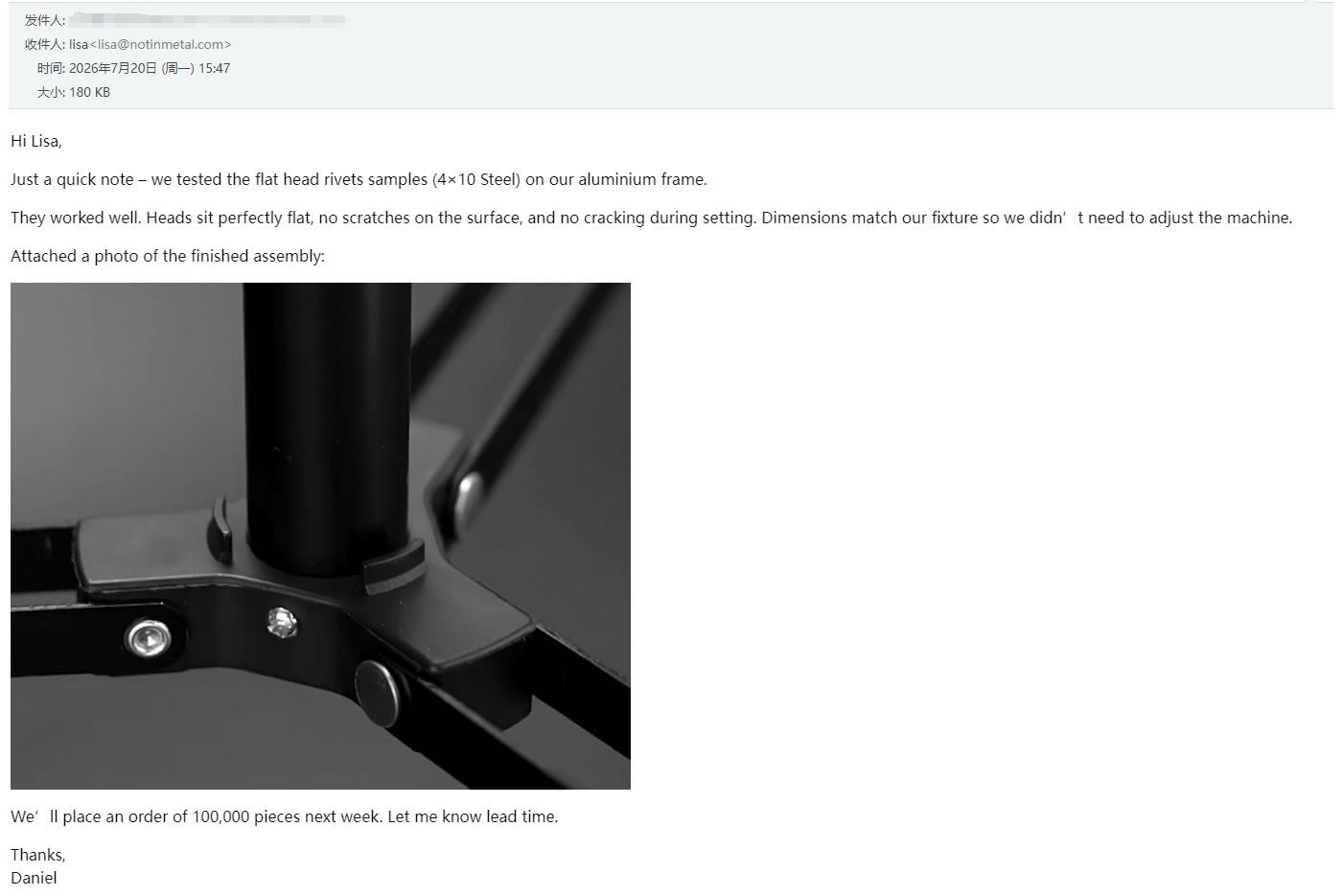

Mitä asiakkaamme sanovat – todellista palautetta

Annamme asiakkaidemme puhua puolestamme. Yllä olevat kuvat näyttävät todellista palautetta valmistajilta, jotka ovat käyttäneet uppokantaisia ​​puoliputkiniitejämme tuotantolinjoissaan – autojen sisustustoimittajista elektroniikkavalmistajiin ja ilmailukomponenttien valmistajiin.

He palaavat meille samoista syistä:

• Nolla ulkonemaa– Upotetut päät istuvat tasaisesti, ei takertumista, ei häiriöitä
• Pienen voiman asetus– Puoliontto rakenne estää materiaalivauriot
• Tasainen laatu -Jokainen erä täyttää mitta- ja suorituskykyvaatimukset
• Luotettava toimitus– Näytteet toimitetaan 5–7 päivässä, tuotanto aikataulussa

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Pitäisikö minun valita 90° vai 120° uppokantaiset puoliputkiniitit?"

V: Valitse kulma, joka vastaa olemassa olevaa upotustyökaluasi. 90° on standardi useimpiin yleisiin sovelluksiin – huonekaluihin, elektroniikkaan, autoihin ja yleisiin teollisuustöihin. 120° per GB/T 874 käytetään erikoissovelluksissa, joissa vaaditaan matalampi upotus, usein paksummissa materiaaleissa tai raskaassa käytössä. Jos olet epävarma, 90° on yhteensopiva useimpien tavallisten upotusterien kanssa. Jos lähetät meille näytteen upotustyökalustasi, voimme varmistaa vastaavuuden ennen tuotantoa.

K: "Kuinka valitsen oikean piipun pituuden uppokantaiselle puoliputkiniitille?"

V: Valitse piipun pituus, joka on noin 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos esimerkiksi liität kaksi 2 mm:n levyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Pää istuu tasaisesti, joten upotussyvyys sisältyy materiaalipinon mittaan. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan pituuden.
