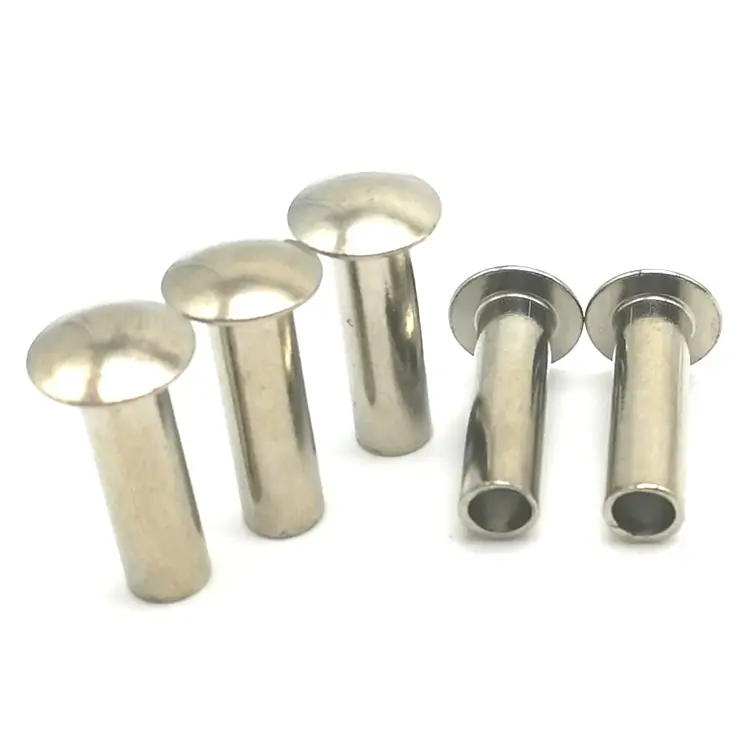

Pan Head Puoliputken niitit

Kun pyöreä pää tuntuu liian kookkaalta ja litteä pää tuntuu liian vähäiseltä,panopää puoliputkimainen niittion vastaus. Siinä on hieman kaareva yläosa ja lyhyt suora sivuseinä, mikä antaa sille puhtaan, viimeistellyn ulkonäön, joka näyttää tarkoituksenmukaiselta näkyvissä kokoonpanoissa. Puoliontto ontelo vähentää säätövoimaa 70 % kiinteisiin niitteihin verrattuna, mikä tekee siitä ihanteellisen suuren volyymin tuotantoon.

Pan Head vs. Other Heads – missä se sopii

Pannun pää on pyöreän ja litteän pään välissä. Sen lyhyt suora sivuseinä antaa sille selkeän visuaalisen linjan, jota muilla päätyyleillä ei ole.

Valitse pannun pää, kun: Niitti tulee näkyviin ja ulkonäöllä on väliä. Tarvitset enemmän tukialuetta kuin pyöreä pää, mutta enemmän pään korkeutta kuin litteä pää.

Puoliputkimainen vs. kiinteä – missä ontto voittaa

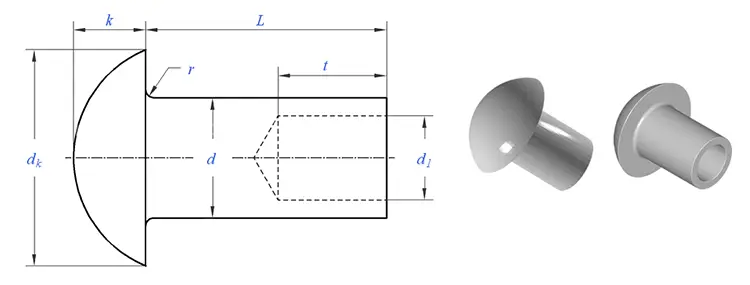

Puoliputkimaisessa mallissa on matala ontelo pyrstössä (45–55 % piipun pituudesta). Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa puristin – vaatii vain 25–30 % kiinteän niitin voimasta.

Yksi todellinen sovellus – kaupallinen kahvinkeitinkotelo

Kaupallisten kahvinkeittimien valmistaja tarvitsi ulkokoteloon näkyvät niitit, jotka näyttivät ensiluokkaisilta – ei teollisilta. Pyöreät päät olivat liian isoja, litteistä päistä puuttui visuaalinen läsnäolo. Suunnittelutiimi halusi niitin, joka näyttäisi tarkoituksenmukaiselta ja viimeistellyltä.

Toimitimme ruostumattomasta teräksestä valmistetut puoliputkiniitit – varsi 4,0 mm, pään halkaisija 8,0 mm, piipun pituus 8,0 mm, passivointi. Suora sivuseinä antoi kotelolle puhtaan, viimeistellyn ilmeen. Puoliontto ontelo piti asetusvoiman alhaisena, mikä esti ohuiden kotelopaneelien muodonmuutoksia. Asiakas testasi 500 niittiä 100 koneessa. Kenttätestauksen jälkeen ei löystymistä, ei korroosiota. He tilaavat nyt puoliputkimaisia ​​niitimme 100 000 kappaleen erissä vuosittain.

Materiaalit ja viimeistely – mitä tarjoamme

Nuote Metals valmistaa kattilapäisiä puoliputkiniittejä useissa materiaaliperheissä:

Vakioviimeistelyt:Sinkitty, niklattu, passivoitu, lakattu, vanhentunut, sileä.

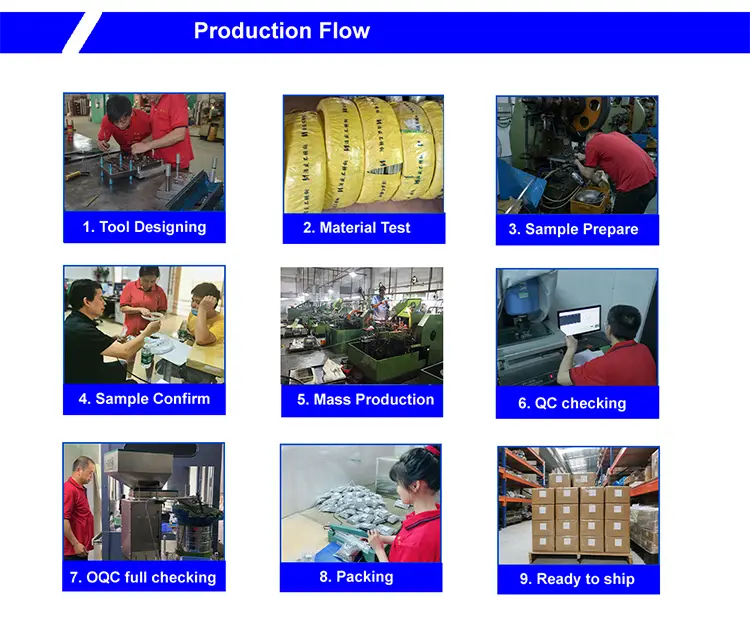

Raaka-aineista valmiisiin niitteihin – kuinka valmistamme ne

Panopäälliset puoliputkiniitit valmistetaan kylmäpäällä. Kattilan pään suora sivuseinä vaatii tarkan muottisuunnittelun puhtaan ja viimeistellyn ilmeen saavuttamiseksi.

1. Materiaalin hankinta – Sertifioitu lanka hyväksytyiltä tehtailta. Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuvan materiaalin tarkastus – Halkaisija (±0,02 mm), kovuus ja materiaalin koostumus tarkistettu. Spektrometri vahvistaa arvosanan. Teknisten vaatimusten vastainen materiaali hylätään.

3. Työkalujen asennus – Kovametallipään muotit on tarkastettu ja asetettu pannun pään profiilia ja puoliputkimaista onteloa varten. Suulakegeometria varmistaa suoran sivuseinän ja tasaisen kruunusäteen.

4. Ensimmäinen esineen tarkastus – 10 niittiä mitattuna optisella vertailulaitteella. Pään halkaisija, pään korkeus, varren halkaisija, piipun pituus ja ontelon syvyys tarkistettu.

5. Massatuotanto – Prosessin aikana tehtävät tarkastukset: 5 niittiä joka 500 kappaletta. Mikä tahansa ajautuminen pysäyttää puristimen.

6. Prosessin tarkastus – Aseta 3 niittiä näytemateriaaliin 2 000 kappaleen välein. Kiinnityksen symmetria ja tiiviys tarkastettu.

7. Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaisesti.

8. Lopputarkastus – 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Sertifiointimme – laatutodistus

Ylläpidämme jokaisesta erästä täydellistä jäljitettävyyttä ja laatudokumentaatiota:

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – SGS:n kolmannen osapuolen testauksen varmistama
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille
• Materiaalitodistukset – Tehdastestitodistukset jäljitettävissä alkuperäiseen kelaan

Työskentely asiakkaiden kanssa maailmanlaajuisesti

Toimitamme pannun pään puoliputkiniittejä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Asiakkaamme rakentavat:

• Kaupalliset laitteet – Kahvinkeittimet, elintarvikelaitteet, myyntiautomaatit
• Huonekalut – Toimistokalusteet, hyllyt, esittelytilat
• Autojen sisätilat – Verhoilupaneelit, mittaristot, istuinosat
• Elektroniikkakotelot – Runko, ohjauspaneelit, kotelot
• Lääketieteelliset laitteet – Laitekotelot, instrumenttikokoonpanot

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Miksi valitsisin pannun pään pyöreän pään päälle näkyville sovelluksille?"

V: Pannun päässä on lyhyt suora sivuseinä, joka luo puhtaamman ja viimeistellymmän ulkonäön näkyville kokoonpanoille. Pyöreä pää on jatkuva kaareva ylhäältä varteen - se näyttää teollismmalta. Pannun pään suora seinä kertoo tarkoituksellisesta suunnittelusta, ei vain toiminnasta. Se tarjoaa myös leveämmän laakeripinnan (1,8–2,2 × varsi vs. 1,6–1,8 ×), mikä tarkoittaa vähemmän läpivientiriskiä pehmeämmissä materiaaleissa.

K: "Mikä on tyypillinen läpimenoaika mukautetuille pannun pään puoliputkimaisille niiteille?"

V: Vakioerittelyissä näytteen läpimenoaika on 5–7 päivää ja tuotannon läpimenoaika 10–15 päivää näytteen hyväksymisen jälkeen. Mukautetun pään halkaisijan tai ei-standardi varren kokojen, jotka vaativat uusia työkaluja, työkalujen valmistus kestää 15–20 päivää, minkä jälkeen valmistetaan näyte. Ota yhteyttä myyntitiimiimme ja kerro tiedoistasi tarkan aikajanan.
