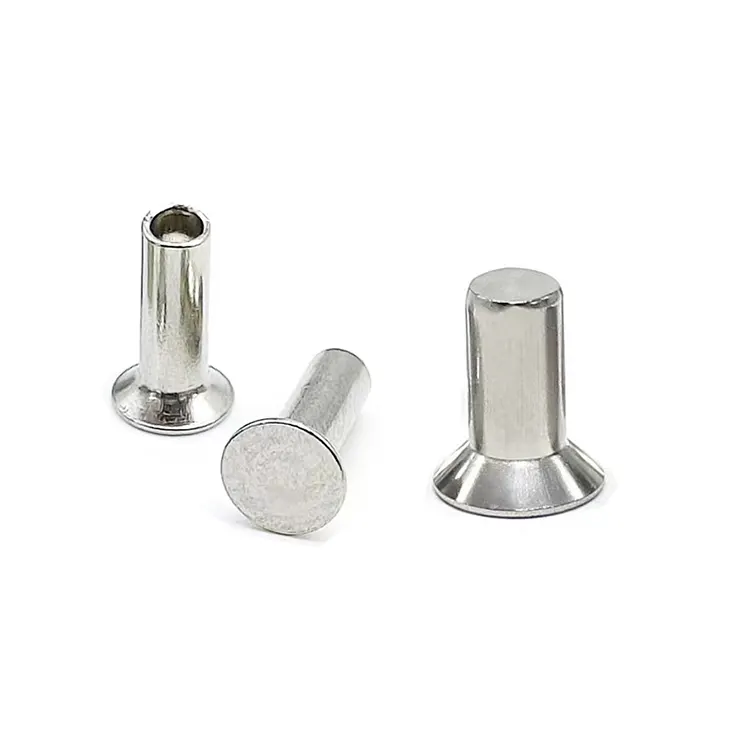

Upotetut pääniitit

Upotetut niititovat ainoat niitinpäätyylit, jotka on suunniteltu istumaan kokonaan pinnan alla. Esiporattua upotusta vastaavan kapenevan pään ansiosta nämä niitit eivät ulotu ulos – ei takertumista, ei naarmuuntumista, ei häiriöitä yhteenliittyvien osien kanssa.

Ne vaativat ylimääräisen vaiheen valmistusprosessissasi – kartiomaisen reiän poraamista ennen kovettumista – mutta tämä vaihe on sen arvoinen, kun liitoksen on oltava täysin tasainen. Ilmailupaneelit, elektroniikkakotelot, arkkitehtoniset viimeistelyt ja kaikkialla sileä pinta on ratkaisevan tärkeä – sinne upotetut niitit menevät.

Countersup vs. Flat Head – huuhtelun ja viimeistelyn ero

Kaksi pään kulmaa – 90° vs. 100°

Mikä kulma kannattaa valita?

Valitse 90°jos käytät tavallisia upotusteriä – ne ovat laajalti saatavilla ja yhteensopivia useimpien yleiskäyttöisten sovellusten kanssa.

Valitse 100°jos työskentelet ilmailu- tai puolustusspesifikaatioiden mukaisesti tai jos olemassa oleva työkalusi on jo määritetty 100° uppoamiseen. Emme suosittele sekoituskulmien sekoittamista – 100° niitti 90° upotuksessa istuu ylpeänä; 90 asteen niitti 100 asteen upotuksessa istuu liian syvälle.

Mitä teemme – kolme mallia, viisi materiaalia

Täysi putkimainen on saatavanaupotetun pään niitit– ontto rakenne mahdollistaa alhaisen voiman asettamisen säilyttäen samalla tasaisen pinnan.

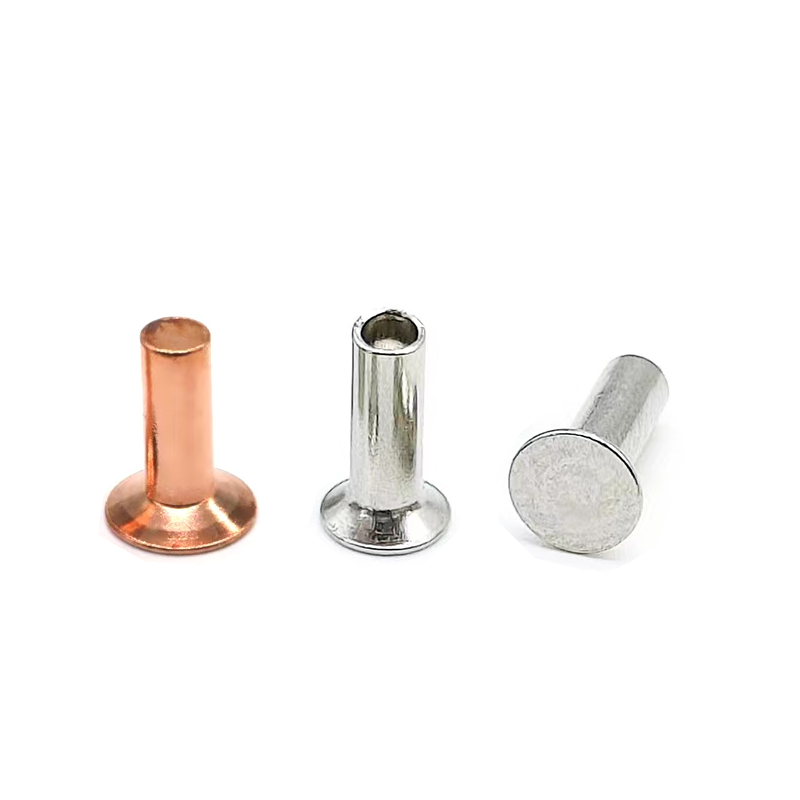

Saatavilla olevat materiaalit: Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

Viimeistely: Sinkitty, musta oksidi, passivoitunut, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

Yksi todellinen sovellus – puuhuonekalujen kiinnitys

Puisten toimistokalusteiden valmistaja, joka tarvitsi metallisten asennuslevyjen kiinnittämiseen työpöydän alapuolelle. Levyt näkyivät, kun pöytää käännettiin asennuksen aikana. Edelliset pyöreäpäiset niitit naarmuuntuivat pakkaukseen, kun pöytää pinottiin. Asiakkaat saivat naarmuuntuneita tuotteita. Työpaja joutui myös lisäämään vaahtomuovipehmusteita suojaamaan niitinpäitä kuljetuksen aikana.

Valmistaja harkitsi tasapäisiä niittejä – matalampi profiili, mutta istui silti pinnan yläpuolella. He halusivat nolla ulkonemaa. Ratkaisu oli ilmeinen: upota reiät ja käytä upotettuja niittejä.

Nuote Metals toimitti sinkittyä terästä uppokantaiset puoliputkiniitit – 4,0 mm varsi, 8,0 mm pään halkaisija, 90° kulma, 10,0 mm piipun pituus. Puoliputkimainen ontelo piti asetusvoiman alhaisena, mikä esti puun vahingoittumisen. 90° kulma vastasi niiden tavallista upotusterää. Pää istui samassa tasossa puupinnan kanssa – ei ulkonevaa metallia, ei naarmuja, ei vaahtomuovipehmusteita.

Asiakas testasi 200 niittiä 100 pöydän yli. 1 000 kokoamis- ja purkujakson jälkeen, ei löystymistä, ei pintavaurioita. He ovat sittemmin muuttaneet koko tuotevalikoimansa uppopään niiteiksi, mikä eliminoi pakkausvaurioita koskevat valitukset.

Vakiovaihtoehdot – räätälöity toiveidesi mukaan

Upotetut niititvalmistetaan tarkasti sinun tarpeidesi mukaan. Pään kulma, pään halkaisija ja kokonaispituus sovitetaan upotustyökaluun ja materiaalipinoon.

Mitä tarvitsemme sinulta:

• Varren halkaisija - 1,5-8,0 mm
• Pään kulma – 90° tai 100°
• Pään halkaisija – sovitettu upotustyökaluun
• Kokonaispituus – tai materiaalipinon kokonaispaksuus
• Materiaali - teräs, ruostumaton, messinki, kupari tai alumiini
• Rakenne – kiinteä, puoliputkimainen tai täysputkimainen
• Viimeistely – sinkki, passivoitu, lakattu, nikkeli, anodisoitu jne.

Kriittinen huomautus:Pään tulee vastata upotustyökaluasi. Jos lähetät meille näytteen upotusterästäsi tai esiupotusreiästä, voimme taata, että pää istuu tasaisesti.

Esimerkki toimitusaika:5–10 päivää tavallisille pään kulmille (90° tai 100°). Yksityiskohtaisia ​​teknisiä tietoja, mukautettuja vaatimuksia varten tai keskustellaksesi projektistasi, ota yhteyttä myyntitiimiimme – he opastavat sinua prosessin läpi.

Miksi kartiomainen pää on vaikeampi tehdä – ja miten se tehdään oikein

Upotettu pää ei ole vain litteä pää, jossa on viisto reuna. Kartion on vastattava upotustyökalusi kulmaa – 90° tai 100° – ja sen on asetuttava tasaisesti koko pinnan poikki. Jos kulma on 1°, niitti istuu joko ylpeänä tai pinnan alapuolella.

Mikä tekee upotetuista päistä erilaisia:

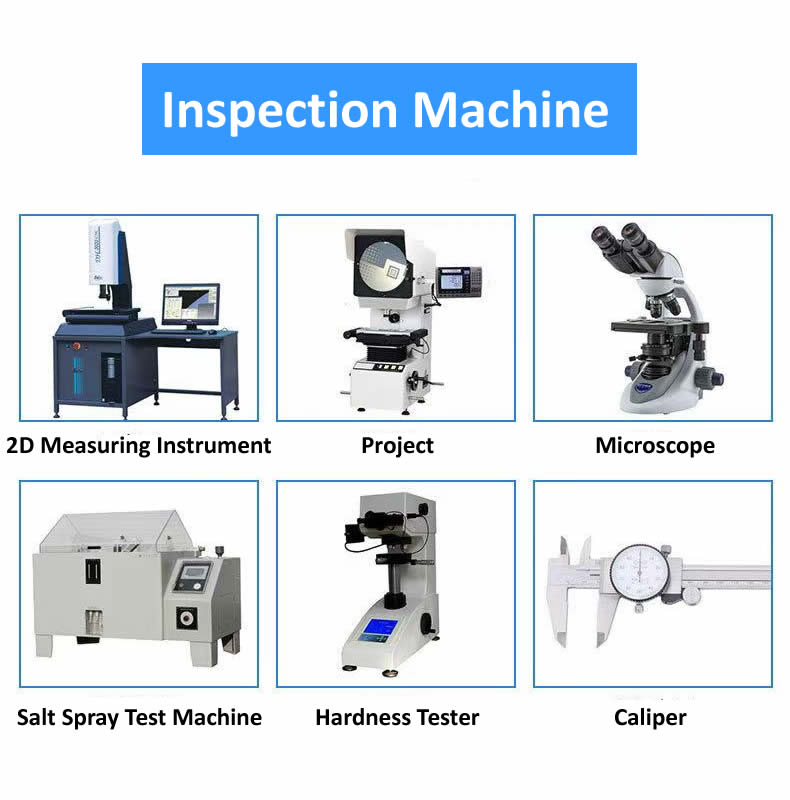

Kulman tarkkuus– Pistemuottimme leikataan tarkkoihin kulmiin. Mittaamme pään kulman jokaisessa ensimmäisen esineen tarkastuksessa käyttämällä optista vertailulaitetta. Toleranssi: ±1°.

Tasainen kartio– Päästä varteen siirtymisen tulee olla sujuvaa. Mikä tahansa askel tai purse risteyksessä estää päätä asettumasta täysin paikalleen. Karbidimuotimme on kiillotettu tämän estämiseksi.

Paksuus konsistenssi– Pään tulee olla riittävän paksu, jotta se kestää kuormituksen alaisena, mutta riittävän ohut istuakseen tasaisesti. Säädämme pään paksuutta ±0,10 mm tarkkuudella.

Pintakäsittely– Pään pinnan tulee olla sileä. Kaikki työkalun jäljet ​​tai naarmut näkyvät huuhtelutuotteessa.

Tulos:Upotetut päät, jotka istuvat tasaisesti, näyttävät puhtailta ja pitävät tiukasti kiinni.

Laadunvalvonta – upotettujen päiden lisätarkistukset

Upotetut päät tarvitsevat tiukempia tarkastuksia kuin muut päätyypit. Kulmakulmainen pää tai epäjohdonmukainen upotus tarkoittaa niittiä, joka ei istu tasaisesti – ja joka kumoaa upotuksen valinnan tarkoituksen.

Prosessimme:

• Ennen tuotantoa – Tarkistamme upotustyökalusi tai upotusreikänäytteen varmistaaksemme, että pään kulma täsmää.
• Ensimmäinen artikkeli – 10 niittiä mitattuna optisella vertailulaitteella. Pään kulma ja pään halkaisija tarkistettu.
• Valmistuksessa – 5 niittiä joka 500 kappaletta. Pään kulma pistetarkastettu.
• Kiinnitystesti – Joka 2 000 kappaletta asetetaan valmiiksi upotettuun materiaaliin. Pään huuhtelu tarkistettu sormitestillä ja rakotulkilla.
• Loppulajittelu – 100 % optinen tarkastus. AQL manuaalinen näyte.

Mitä todella vastaanotat – täydellinen kirja siitä, mitä teimme

Emme toimita vain niittejä. Lähetämme tietueen siitä, mitä on valmistettu ja miten se on varmistettu.

Paketti sisältää:

• Materiaalitodistus – Käytetyn kelan kemiallinen koostumus ja vetolujuus
• Tarkastuslomake – 10 niitin todelliset mitat erästä – mukaan lukien pään kulman tarkastus
• Upotusraportti – Vahvistus, että pään kulma vastaa työkalujasi (jos toimitit näytteen)
• Valmistustodistus – pinnoitteen paksuus tarkistettu XRF:llä (tarvittaessa)
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, erä jäljitettävissä

Miksi tällä on merkitystä:Jos kenttävika joskus tapahtuu – tai jos asiakas valittaa epätasaisesta pinnasta – sinulla on tietueet, joiden avulla voit jäljittää sen takaisin tarkkaan erään ja tarkan pään kulman mittaukseen.

Sertifioitu:ISO 9001:2015, RoHS, REACH

Missä upotettuja niittejä käytetään

• Huonekalut – Toimistopöydät, tuolit, kaapit – joissa paljaita laitteita ei voida hyväksyä
• Autot – Sisustus, koripaneelit, lattiakokoonpanot – joissa pintojen on oltava sileitä
• Ilmailu – Runkopaneelit, sisäverhoilu, siipien pinnat – missä ilmanvastuksen vähentäminen on tärkeää
• Elektroniikka – Kotelot, alustat, paneelikokoonpanot – joissa osien on sopia tasaisesti
• Arkkitehtoniset laitteistot – Oviraudat, kaiteet, koristeelliset metallityöt
• Marine – Kansilaitteistot, sisävarusteet – joissa ei tarttumiskohtia sallita
• Teollisuuslaitteet – Ohjauspaneelit, konesuojat – joissa turvallisuus ja ulkonäkö ovat tärkeitä

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on upotetun pään niitin ja alitteä pää niitti?

V: Upotuspäässä on kartiomainen alapuoli, joka vastaa esiporattua upotusta, jolloin pää voi istua kokonaan materiaalipinnan kanssa tai sen alapuolella. Litteässä päässä on suora alapuoli ja se istuu ylpeänä pinnasta (0,8–1,2 mm 5 mm:n varrella). Kompromissi: upotetut päät vaativat ylimääräisen valmistusvaiheen (reiän upottaminen), mutta ne tarjoavat nolla ulkonemaa. Valitse upotettu, kun liitoksen on oltava täysin sileä; Valitse tasainen, kun matala profiili riittää ja haluat välttää ylimääräisiä työstövaiheita.

Q2: Pitäisikö minun valita 90° vai 100° upotetut niitit?

V: Valitse kulma, joka vastaa olemassa olevaa upotustyökaluasi. 90° on standardi useimpiin yleisiin sovelluksiin – huonekaluihin, elektroniikkaan, autoihin ja yleisiin teollisuustöihin. 100° on yleinen ilmailu- ja puolustussovelluksissa, joissa erityisvaatimukset sitä edellyttävät. Jos olet epävarma, suosittelemme 90° – se on yhteensopiva suurimman osan tavallisista upotusteristä. Jos lähetät meille näytteen upotustyökalustasi, voimme varmistaa vastaavuuden.

Q3: Kuinka valitsen oikean kokonaispituuden upotetun pään niitille?

V: Kokonaispituus sisältää pään. Kiinteän upotetun niitin kokonaispituus on yhtä suuri kuin upotussyvyys plus materiaalipinon paksuus sekä ulkoneva varsi (1,2–1,5 × varren halkaisija). Puoliputkimaisen upotetun niitin piipun pituuden tulee olla noin 1,5–2,0 mm pidempi kuin materiaalipinon paksuus. Pää istuu tasaisesti, joten materiaalipinon paksuus plus puristuspituus määrää kokonaispituuden. Lähetä meille materiaalipinon paksuus ja upotustyökalun tiedot – suosittelemme tarkan pituuden.

Q4: Mikä malli minun pitäisi valita – kiinteä, puoliputkimainen vai täysputkimainen?

V: Puoliputkimainen on oletusvalinta useimmissa sovelluksissa – 80–90 % kiinteästä lujuudesta 25–30 % asetusvoimasta. Valitse kiinteä, kun tarvitset maksimaalista lujuutta kantaviin rakenteellisiin kokoonpanoihin. Valitse täysi putki, kun työskentelet pehmeiden materiaalien kanssa tai tarvitset minimaalisen säätövoiman. Kaikki kolme mallia ovat saatavilla samalla upotetulla pääprofiililla.
