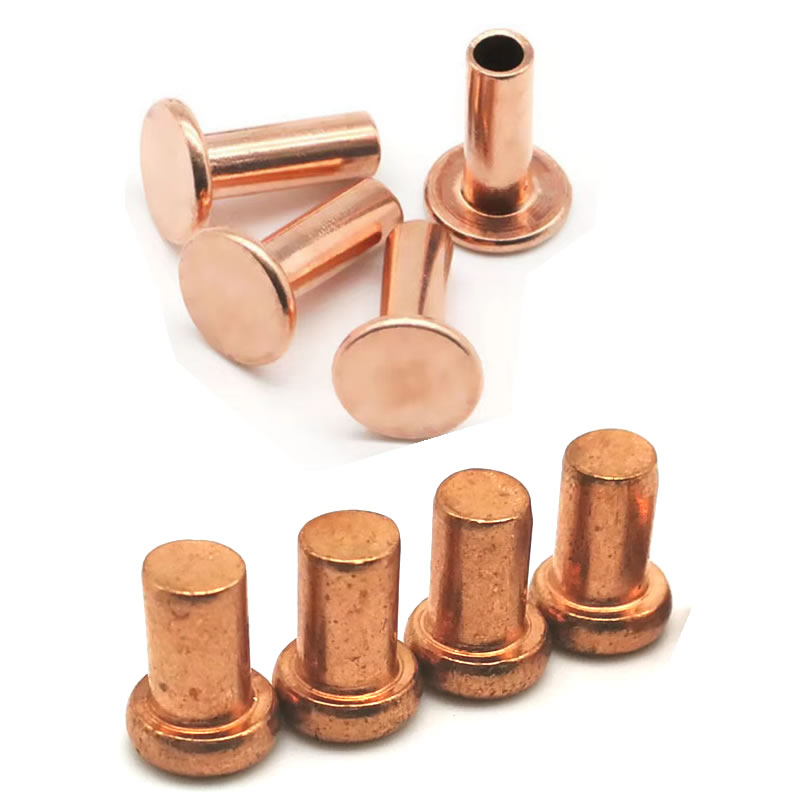

Kupariset litteät niitit

Kiinnitysmateriaalien joukossa kupari on ainutlaatuinen. Se tarjoaa kaikkien tavallisten teknisten metallien parhaan johtavuuden, kestää korroosiota ilman pinnoitusta ja kehittää arkkitehtien ja käsityöläisten arvostaman lämpimän patinan. Kun se yhdistetään litteän pään profiiliin, saat kiinnittimen, joka katoaa pintaan ja tarjoaa sähköistä ja rakenteellista suorituskykyä.

Nuote Metalsilla olemme valmistaneetkupariset litteät niitityli 20 vuoden ajan – sovelluksiin, jotka vaihtelevat suurjännitekiskoista käsin ommeltuihin nahkatavaroihin. Tämä on kiinteää, erittäin puhdasta kuparia (C11000 tai C10200), ei pinnoitettu korvike.

Miksi kupari – ja miksi litteä pää?

Kupari materiaalina:

• Johtavuus:58 MS/m (C11000) – toiseksi vain hopea. Standardi virtakiskoille, muuntajan liittimille ja maadoitukselle.
• Korroosionkestävyys:Muodostaa suojaavan patinan – ei ruostetta, ei kuoppia.
• Kipinöimätön:Turvallinen räjähdysvaarallisissa ympäristöissä.
• Estetiikka:Lämpenee iän myötä – tarkoitettu rakennusten julkisivuihin ja sisätilojen yksityiskohtiin.

Litteä pää profiilina:

• Alin profiili– vain 0,2×–0,3× varren halkaisija.
• Ei vaadi uppoa– yksinkertainen reiän valmistelu, ei erikoistyökaluja.
• Kipuvapaa– sileä yläosa ei tartu johtoihin, letkuihin tai vaatteisiin.
• Helppo piilottaa– maali, lakka tai patina tekee siitä näkymätön.

Litteä pää vs. upotettu:Jos et halua koneistaa kartiomaisia ​​reikiä – ja useimmissa kuparisovelluksissa käytetään ohuita levyjä, joissa upottaminen heikentää liitosta – tasainen pää antaa tasaisen ulkonäön ilman kustannuksia ja materiaalin poistoa.

Valmistusasiantuntemus – mikä erottaa Nuote Metalsin muista

Emme vain osta kuparilankaa ja päätämme sen. Prosessimme on räätälöity kuparin ainutlaatuisen käyttäytymisen mukaan – pehmeämpi ja työstökarkaisevampi kuin teräs.

Raaka-aine:

• C11000 (ETP)– 99,9 % kuparia, 58 MS/m – yleiseen sähkö- ja merikäyttöön.
• C10200 (OFHC)– 99,99 % kuparia, nolla happea – kriittiseen elektroniikkaan ja kryogeenisiin sovelluksiin.

Työstö ja muotoilu:

• Kylmätyöstötyökalut, joissa on suurempi viilaussäde ja kiillotetut pinnat, jotka mukautuvat kuparin virtaukseen.
• Monivaiheinen muotoilu yli 8 mm:n halkaisijalle – vähentää työstökarkaisua ja säilyttää yhtenäisen raerakenteen.

Kuparikohtainen laadunvalvonta:

• Johtavuustesti:Jokainen kela tarkastettu – takaamme ≥58 MS/m.
• Mikrorakenteen tarkastus:Tarkistaa raekoon – karkeat jyvät johtavat varhaiseen väsymishäiriöön.
• Pään geometria:Optinen mittaus 10-kertaisella suurennuksella – 0,05 mm:n korkeusvaihtelu on näkyvissä.

Kapasiteetti:

• Halkaisija:1,5mm - 12mm (isompi pyynnöstä)
• Pituus:3 mm – 40 mm kiinteä, 4 mm – 60 mm puoliputkimainen
• Vuosituotanto:500+ tonnia kupariniitejä
• Talon sisäinen viimeistely:Tinaus, hopeointi, nikkelöinti, kiillotus, lakkaus

Tämä prosessin ohjaus– kelasta valmiiseen niittiin – tästä syystä OEM-valmistajat Euroopassa, Pohjois-Amerikassa ja Lähi-idässä luottavat Nuote Metalsiin.

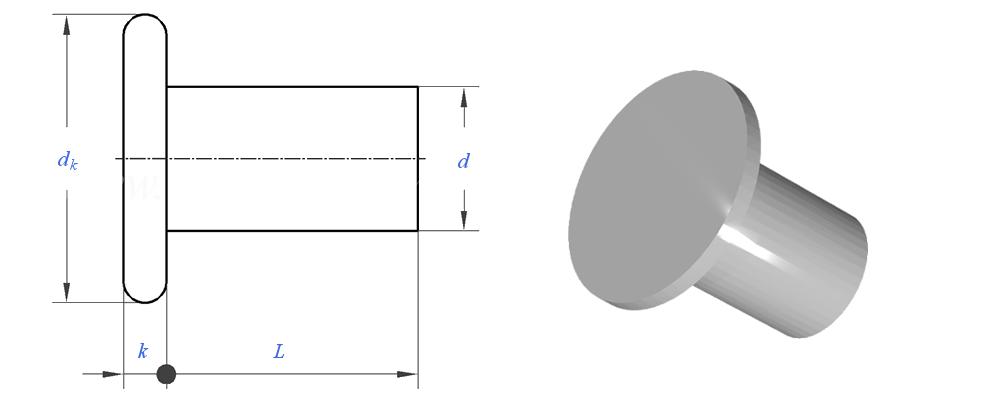

Tekniset tiedot – Kupariset litteät niitit yhdellä silmäyksellä

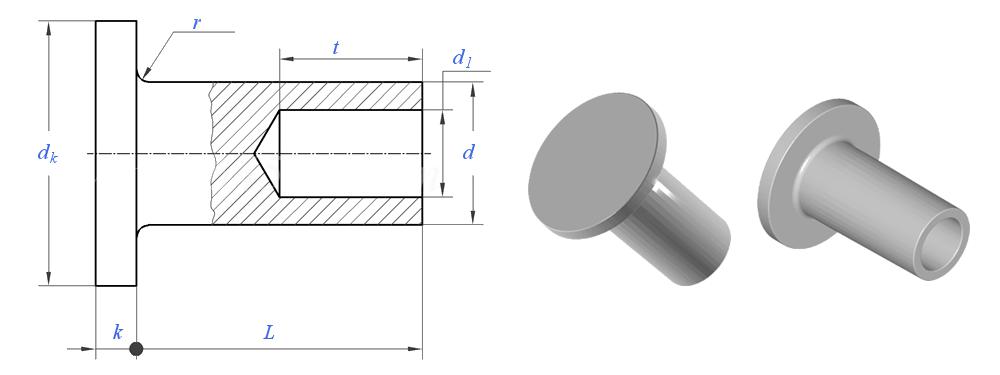

Kiinteä vs. puoliputkimainen – kuparikohtainen kompromissi

Kuparin pehmeys tarkoittaa: Kiinteä tarjoaa maksimaalisen lujuuden; puoliputkimaiset leikkaukset asettavat voiman lähes puoleen ja nopeuttavat tuotantoa – ihanteellinen automatisoiduille linjoille.

Viimeistelyvaihtoehdot kuparisille tasapäisille niiteille

Suosituksemme:Valitse sähköliitäntöihin tinattu tai hopeoitu. Merikäyttöön valitse luonnollinen – pinnoitus voi aiheuttaa galvaanisia ongelmia pronssiliittimien kanssa.

Asennus – kuparikohtaisia ​​huomioita

Reiän koko:d + 0,05 mm - d + 0,1 mm – tiukempi kuin teräs. Kupari virtaa ja täyttää reiän; löysät reiät vähentävät kuorman siirtymistä.

Asetusvoima:40-60 % teräsniittivoimasta. Liiallinen voima litistää pään yli määrittelyn.

Alasin:Käytä kiillotettua litteää alasinta – naarmut siirtyvät suoraan pehmeälle kuparipinnalle.

Pitoalue:L – 1,0×d – L – 0,6×d (kiinteä) tai L – 1,2×d – L – 0,8×d (puoliputkimainen).

Sähköliitännät:Puhdista pinnat isopropyylialkoholilla ennen kovettumista. Oksidikalvot lisäävät kosketusvastusta – käytä tinattuja tai hopeoituja liitäntöjä yli 10 A.

Usein kysyttyjä kysymyksiä kuparisista litteäpäisistä niiteistä

Q1: Voinko käyttää kuparisia litteäpäisiä niittejä maadoitussovelluksiin?

V: Kyllä – ja ne ovat parhaita valintoja. Kuparin korkea johtavuus (≥58 MS/m) varmistaa matalaimpedanssiset polut maahan. Maadoituskiskoihin suosittelemme tinattuja tai hopeoituja umpikuparisia litteäpäisiä niittejä – pinnoitus estää oksidin muodostumisen kosketuspinnoilla ja säilyttää tasaisen vastuksen vuosikymmeniä. Niitimme käytetään maadoitusjärjestelmissä tietoliikennetorneissa, datakeskuksissa ja teollisuussähköasemissa Euroopassa ja Aasiassa. Pyynnöstä voimme toimittaa ASTM B193:n mukaiset johtavuustestiraportit.

Q2: Mitä eroa on C11000- ja C10200-kuparilla – kumpi minun pitäisi valita?

V: Tärkein ero on happipitoisuus. C11000 (ETP) sisältää ~0,04 % happea – yleisintä sähkökuparia, jonka johtavuus on 58 MS/m ja hyvä muovattavuus. Soveltuu 90 %:iin sovelluksista. C10200 (OFHC) on hapeton (99,99 % kuparia), jonka sitkeys on parempi – se kestää haurautta, kun se altistuu alentaville ilmakehille tai korkeille lämpötiloille. Valitse OFHC: (a) hitsaus- tai juotostöihin, (b) kryogeenisiin lämpötiloihin tai (c) kriittiseen elektroniikkaan, jossa vetyhaurastuminen on huolenaihe. Yleiseen sähkö-, meri- tai koristekäyttöön C11000 on täysin riittävä ja kustannustehokkaampi. Nuote Metals varastoi molemmat ja voi neuvoa hakemuksesi perusteella.

Q3: Toimivatko kupariset litteät niitit alumiinilevyjen kanssa – ja tapahtuuko galvaanista korroosiota?

V: Kupari ja alumiini ovat galvaanisesti erilaisia ​​– elektrolyytin (vesi, erityisesti suolavesi) läsnä ollessa ne syöpyvät. Älä liitä kupariniitejä suoraan alumiiniin ulkona tai märässä ympäristössä, ellei niitä ole erotettu eristeellä. Kuivissa sisäsovelluksissa (elektroniikka, virtakiskot) suora kosketus on hyväksyttävä – ei elektrolyyttiä, joka ajaisi korroosiota. Jos alumiini on kiinnitettävä kupariniiteillä ulkona, harkitse: (a) suojapinnoitetta liitoksen päälle, (b) tinattua kuparia (tina vähentää galvaanista potentiaalia) tai (c) vaihtamista alumiininiitteihin. Nuote Metals toimittaa molemmat – voimme auttaa sinua valitsemaan parhaan materiaalin materiaaliyhdistelmään ja ympäristöön.
