Kuparipään niitit – leveä kosketusalue ilman pyöreän pään korkeutta

Ohuet kuparilevyt ovat anteeksiantamattomia. Käytä liikaa pistekuormitusta, jolloin materiaali kuoppaa. Käytä liian pientä päätä, jolloin reikä pitenee tärinän vaikutuksesta. Käytä liian korkeaa päätä, joka takertuu johtoihin tai kieltäytyy istumasta tiiviissä kotelossa.

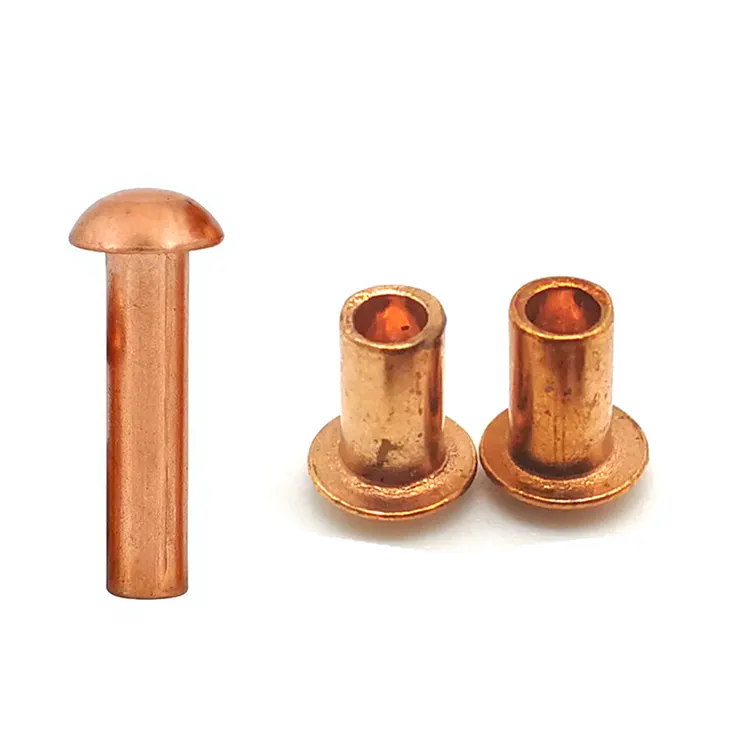

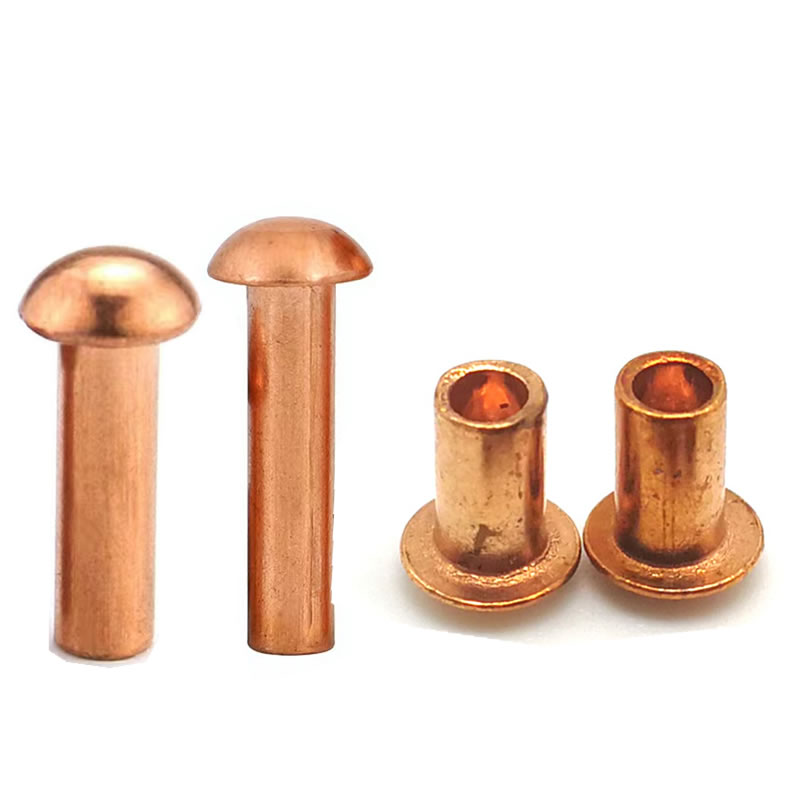

Kupariset pannunpään niititNuote Metalsilta ratkaise tämä kolmisuuntainen ongelma. Pannun pää on leveämpi kuin pyöreä pää (1,8×–2,0× varren halkaisija), mutta matalampi (0,5×–0,6×). Tämä geometria levittää puristusvoiman leveämmän kuparirenkaan päälle, mikä vähentää jännitystä reiän reunassa ja säilyttää matalan profiilin tiheissä kokoonpanoissa.

Tämä ei ole yleiskäyttöinen niitti. Se on erityisesti pehmeille, ohuille ja johtaville materiaaleille muotoiltu kiinnike.

Miksi Pan Head Geometry toimii paremmin ohuella kuparilla?

Kuparin alhainen myötöraja (70–100 MPa) tarkoittaa, että se muotoutuu helposti. Tavallinen pyöreä pää keskittää voiman suoraan kupolin alle, mikä voi puristaa ohuen levyn 0,5 mm:iin. Tasaisessa päässä on pienempi laakeripinta-ala, joten sama voima luo suuremman paineen reiän reunaan.

Pannun pää muuttaa jakautumista:

4 mm:n niitissä 1 mm:n kuparilevyssä pannun pää koskettaa noin 60 % enemmän pinta-alaa kuin litteä pää. Tämä ero riittää usein poistamaan kuoppia kokonaan – ilman erillistä aluslevyä.

Tekniset tiedot

Valmistettu DIN 603 ja ISO 1051 mittojen mukaan. Mukautetut pään halkaisijat saatavana ohuille sovelluksille.

Materiaaliluokat:

C11000 (ETP):99,9 % kuparia, 0,04 % happea. Yleinen sähkö-, koriste- ja ohutlevykäyttö.

C10200 (OFHC):99,99 % kuparia, hapeton. Kriittiset elektroniikka- ja kryogeeniset sovellukset.

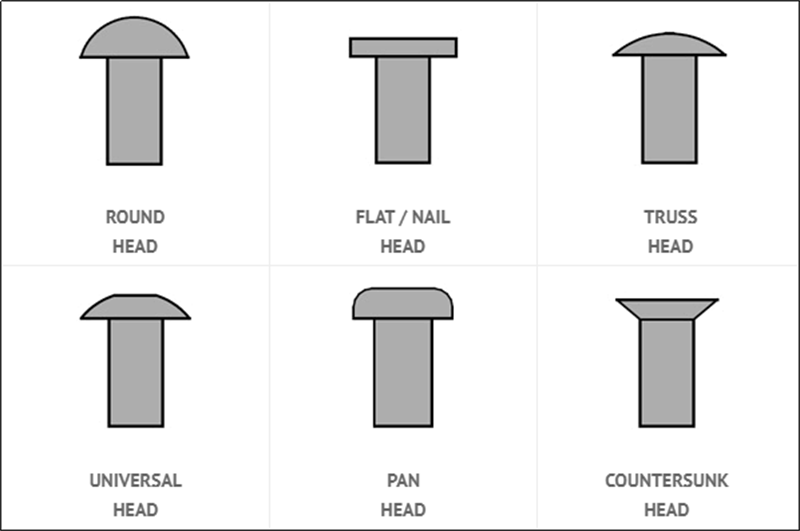

Milloin valita pannun yläpuolella litteä tai pyöreä – vain kuparille

Tämä ei ole yleinen päävertailu. Se on ominaista kuparin pehmeydelle ja johtavuudelle.

Valitse Pan Headkun kiinnität alle 2 mm paksuja kuparilevyjä, kun tarvitset matalaa profiilia, mutta et siedä kuoppia tai kun liitos vaatii kohtalaista tärinänkestävyyttä ilman pyöreän pään korkeutta.

Valitse Litteä pääkun pinnan on oltava lähes tasainen ja kupari on tarpeeksi paksu (≥ 2 mm) kestämään muodonmuutoksia ilman leveää laakerirengasta.

Valitse Pyöreä pääkun liitos kohtaa jatkuvaa tärinää tai iskua – moottorit, generaattorit, merimoottorit – ja korkeampi kupu on hyväksyttävä.

Yleinen virhe:Litteän pään käyttäminen 0,8 mm kuparissa, koska se näyttää matalaprofiiliselta. Pieni laakerialue usein kuoppaa levyyn ja löysää liitosta ajan myötä. Pannun pää maksaa saman, mutta estää tämän vian.

Kiinteä vai puoliputkimainen? Kuparikohtainen vastaus

Ohuille kuparilevyille kiinnitysvoimalla on yhtä suuri merkitys kuin pään muodolla. Puoliputkimaiset pannunpään niitit vaativat 50–60 % vähemmän voimaa kuin kiinteät, mikä vähentää suoraan levyn muodonmuutosriskiä asennuksen aikana.

• Puoliputkimainenon parempi valinta alle 1,5 mm:n kuparilevyille, herkille elektroniikkakoteloille ja suuritehoisille automatisoiduille linjoille. Rullattu kärki napsahtaa kevyesti puristamatta kuparia.

• Kiinteäon suositeltava paksummille kuparilevyille (≥2mm), kantaville liitoksille tai kun vaaditaan suurinta leikkauslujuutta.

Nuote Metals voi toimittaa kumman tahansa kokoonpanon samalla pannunpään geometrialla. Useimpiin ohutkuparisiin sovelluksiin suosittelemme puoliputkimaista.

Kuinka Nuote Metals tukee ohutkuparikokoonpanoa

Kupariset niitit epäonnistuvat kahdesta syystä: halkeilu pään muodostuksen aikana tai kuoppaus asennuksen aikana. Käsittelemme molemmat ennen tilauksesi lähettämistä.

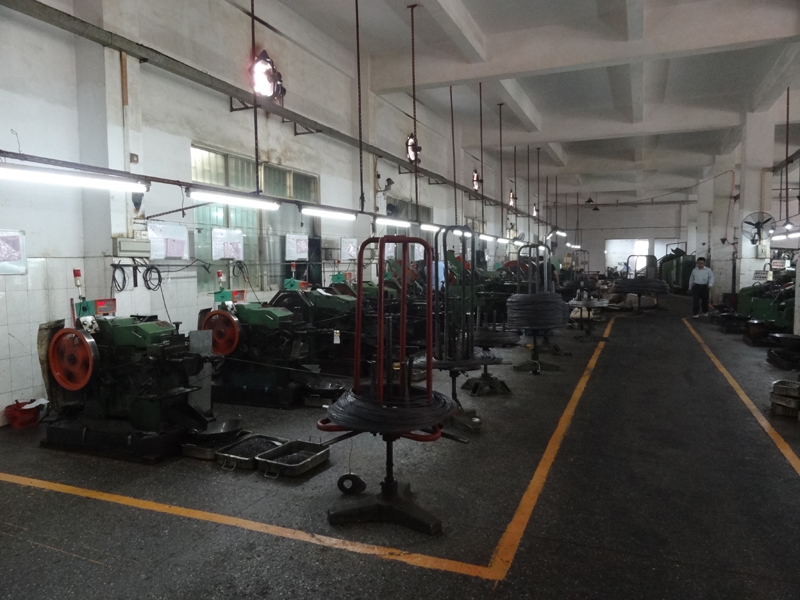

Kuparivirtaukseen suunniteltu työkalu:

Pannojen päissä on leveä, matala kupu. Kuparissa tämä muoto on taipuvainen halkeilemaan pään ja varren liitoksessa, jos fileen säde on liian terävä. Muotimme käyttävät vähintään 0,5×d:n sädettä ja ne on kiillotettu mikronaarmujen poistamiseksi. Suoritamme myös monivaiheisen muovauksen – kolmesta viiteen iskua – antaaksemme kuparin virrata vähitellen sen sijaan, että pakottaisimme sitä yhdessä osumassa.

Tuotantoa edeltävä näytteenotto ohuille levyille:

Lähetä meille kuparin paksuus ja odotettu asetustapa. Tuotamme pienen erän ja testaamme sen todellisella arkkimateriaalillasi – ei tavallisella kupongilla. Saat asetusraportin, jossa on suositeltu voima, alasin tyyppi ja kuvat asennetusta päästä. Tämä eliminoi yrityksen ja erehdyksen linjaltasi.

Optinen tarkastus 10x:

Jokaisesta erästä tarkastetaan pään halkaisija, korkeus ja samankeskisyys. 0,05 mm:n vaihtelu pään korkeudessa näkyy kiillotetulla kuparipinnalla – hylkäämme sen ennen kuin se tavoittaa sinut.

Talon sisäinen viimeistely:

Tinattu, hopeoitu, nikkelipinnoitettu, kiillotettu tai lakattu. Ohuille kuparisille koristepaneeleille voimme sovittaa pintaviimeistelysi visuaalisen kontrastin minimoimiseksi.

Jäljitettävyys:

ASTM B152 -sertifikaatit ja johtavuusraportit tulevat jokaisen lähetyksen mukana. Jaamme tarkastustiedot avoimesti, koska lautaspään suorituskyky riippuu geometriasta, jota et näe paljaalla silmällä.

Tämän sovellustason tuen vuoksi elektroniikka-, LVI- ja arkkitehtuuriasiakkaat valitsevat Nuote Metalsin kuparipään niiteille.

FAQ

Kysymys 1: Voidaanko kuparipään niittejä käyttää kuparilevyissä, jotka ovat ohuempia kuin 1 mm aiheuttamatta kuoppia?

V: Kyllä – jos käytät oikeaa säätövoimaa ja puoliputkimaista runkoa. Pannun pään leveä laakerialue levittää puristuspainetta suuremman renkaan yli, mikä vähentää rasitusta ohuelle levylle. Alle 1 mm:n kuparille suosittelemme: (a) puoliputkimaisia ​​niittejä alentamaan säätövoimaa 50–60 %, (b) litteää alasinta, joka vastaa tai ylittää pään halkaisijan, ja (c) hallittua voimaa – älä koskaan käytä teräsniittejä. Nuote Metalsilla voimme toimittaa esituotannon näyteerän ja testata sen tarkalla kuparipaksuudellasi ennen kuin sitoudut täyttämään tilauksen.

Kysymys 2: Hapettuvatko tai tummuvatko kuparipannupääniitit ulkoarkkitehtonisissa sovelluksissa?

V: Kupari muodostaa luonnollisesti patinan, kun se altistuu ilmalle ja kosteudelle – ensin ruskeaksi, sitten vihreäksi vuosien kuluessa. Tämä patina on suojaava eikä heikennä niittiä. Jos haluat säilyttää kirkkaan kuparisen pinnan, valitse lakatut kattilaniitit. Jos pidät ikääntyneestä patinasta, valitse luonnollinen tai kiillotettu ilman lakkaa. Rannikolla tai erittäin saastuneessa ympäristössä patina muodostuu nopeammin, mutta pysyy vakaana. Nuote Metals toimittaa sekä lakattuja että luonnollisia viimeistelyjä; voimme tarjota myös tinattuja tai nikkelöityjä vaihtoehtoja, jos haluat hopeanvärisen kontrastin kuparipaneeleihin nähden.

Kysymys 3: Soveltuvatko kuparipään niitit sähköiseen maadoitukseen elektroniikkakoteloissa?

V: Kyllä, paikallaan oleville koteloille. Kuparipään niitit tarjoavat saman korkean johtavuuden kuin muut kuparipäätyypit (≥58 MS/m mallille C11000). Leveä pää tarjoaa vakaan kosketusalueen maadoitushihnoille tai piirilevykiinnikkeille. Suosittelemme kuitenkin pyöreäpäisiä kupariniittejä koteloihin, joissa esiintyy tärinää – kuten ajoneuvoon asennettu elektroniikka tai teollisuuden ohjauskaapit lähellä moottoreita. Syvempi kupu kestää paremmin tärinän löystymistä. Staattisissa koteloissa pannun pää on erinomainen valinta: matala profiili, leveä kosketuspinta ja yhteensopiva tinattujen tai hopeoitujen pintakäsittelyjen kanssa oksidien kertymisen estämiseksi maadoitusrajapinnassa.
