Kupariset upotetut niitit – tasainen pinta, jossa ulkonema ei ole vaihtoehto

Jotkut sovellukset eivät siedä pään nostoa. Veneen kansi, jonka täytyy tuntua sileältä jalkojen alla. Kuparijulkisivut, joissa jokaisen paneelin tulee istua täysin tasaisesti. Tarkkuusinstrumentit, joissa esiin työntyvä niitti häiritsee liikkuvia osia. Näissä töissä kupari upotettu niitti on ainoa ratkaisu.

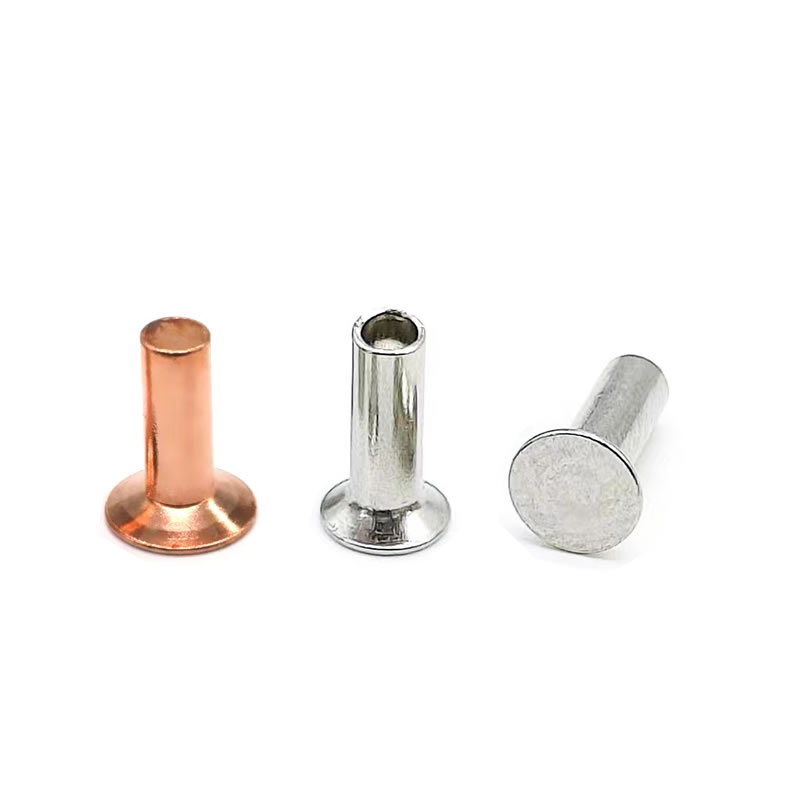

Nuote Metalsilla koneistamme upotetut kupariniitit tarkkoihin 90° kulmiin, jotka asettuvat kokonaan valmiiksi leikattuihin kartiomaisiin reikiin. Tuloksena on pinta, joka tuntuu monoliittiselta – ei tarttumiskohtia, ei näkyviä kiinnikkeitä, vain sileä kupari. Mutta tasapinnassa on kompromissi: pää on ohuempi, asennus vaatii enemmän tarkkuutta, eivätkä kaikki kuparisovellukset sovellu.

Upotettu kompromissi – tasainen pinta vs. heikentynyt pään voimakkuus

Upotettu pää on alta kartiomainen, ja se on suunniteltu sijoittumaan sopivaan kartiomaiseen reikään. Oikein asennettuna pään yläosa on samalla tasolla ympäröivän kuparipinnan kanssa.

Mitä saat:

• Täysin tasainen viimeistely – ei ulkonemaa, ei tarttumiskohtia
• Sileä pinta maalaamiseen, lakaukseen tai patinan kehittämiseen
• Pienempi ilmanvastus meri- tai aerodynaamisissa sovelluksissa
• Ammattimainen, viimeistelty ulkonäkö arkkitehtonisella kuparilla

Mistä luovut:

• 15–20 % pienempi iskunkestävyys pyöreään päähän verrattuna– upotetussa päässä on vähemmän materiaalimassaa varren päällä.
• Pienempi ulosvetovastus– kartiomaisen laakeripinnan tehollinen pinta-ala on pienempi kuin litteällä tai vaakapäällä.
• Vaatii esikoneistetun upotuksen– ylimääräinen tuotantovaihe, joka lisää kustannuksia ja aikaa.

Kriittinen sääntö kuparille:Koska kupari on pehmeää, upotus on leikattava siististi ja vastattava tarkasti niitin kulmaa. Väärä kulma – jopa 3–5 astetta – luo jännityspisteen, joka voi halkeilla pään asettamisen aikana tai johtaa löystymiseen tärinän vaikutuksesta. Nuote Metals toimittaa niitit dokumentoiduilla pään kulmilla ja voi suositella oikeaa upotustyökalua kuparipaksuudellesi.

Tekniset tiedot – Kupariset upotetut niitit

Valmistettu DIN 302 ja ISO 1051 mittojen mukaan. Mukautetut kulmat saatavilla.

Materiaaliluokat:

C11000 (ETP):99,9 % kuparia, 0,04 % happea. Yleinen meri-, arkkitehtuuri- ja sähkökäyttö.

C10200 (OFHC):99,99 % kuparia, hapeton. Kriittiset elektroniikka- ja kryogeeniset sovellukset.

Milloin Countersunk on oikea valinta – ja milloin se ei ole

Upotetut kupariniitit eivät ole universaali päivitys litteistä tai kattilapäistä. He ratkaisevat yhden tietyn ongelman – huuhtelun – ja esittelevät muita.

Valitse Countersunk, kun:

• Pinnan tulee olla täysin tasainen – veneen kannet, kuparikatto, kojetaulut, aerodynaamiset pinnat.
• Kupari on tarpeeksi paksu (≥ 2 mm) tukemaan puhdasta upotusta ilman muotoaan.
• Liitos kohtaa alhaista tärinää ja alhaista iskua – staattinen arkkitehtuuri, laivaterassi, koristelista.
• Voit työstää upotuksen tarkasti – CNC- tai tarkkuusporauksella, ei käsityökaluilla.

Älä valitse Countersunka, kun:

• Kupari on ohuempaa kuin 1,5 mm – upotus poistaa liikaa materiaalia ja heikentää levyä.
• Niveleen kohdistuu voimakasta tärinää tai iskua – moottorit, generaattorit, raskaat koneet. Valitse sen sijaan pyöreä pää.
• Et voi taata niitin ja reiän välistä kulmaa - epäsuhta aiheuttaa halkeamia.

Usein esiintyvä virhe:Upotettujen kupariniittien käyttö ohuella kuparilevyllä, koska halutaan viimeisteltyä ulkonäköä. Seurauksena on heikentynyt reiän reuna ja ennenaikainen vika. Valitse ohuelle kuparille pannun pää – se tarjoaa matalaprofiilisen viimeistelyn materiaalia poistamatta.

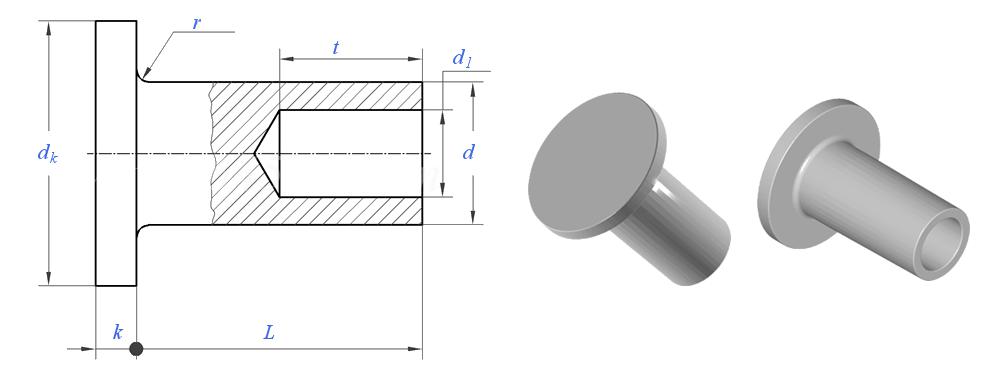

Kiinteä vs. puoliputkimainen – kumpi sopii paremmin upotetulle kuparille?

Tärkeimmät tiedot kuparista:Koska upotettu pää on ohut, liiallinen säätövoima voi murtaa sen – varsinkin kiinteillä niiteillä. Puoliputkimaiset upotetut niitit vähentävät voimaa lähes puoleen ja ovat anteeksiantavampia kuparissa. Kaikille alle 3 mm:n kuparipaksuuksille suosittelemme puoliputkimaista. Jos kupari on paksumpi tai missä vaaditaan suurinta leikkauslujuutta, valitse kiinteä, jolla on kontrolloitu voima.

Upottamisen valmistelu – vaihe, josta useimmat kupariniittien viat tulevat

Upotettu niitti on vain niin hyvä kuin reikä, johon se istuu. Kuparissa tämä vaihe on kriittisempi kuin teräksessä.

Kulman ottelu:Upotusleikkurin on vastattava niitin kulmaa tarkasti – 90° tai 120°. 3° epäsovitus 6 mm niitissä luo 0,15 mm raon toiselle puolelle. Kuormituksen alaisena tuosta rakosta tulee halkeaman alkupiste.

Syvyyssäätö:Upotussyvyyden tulee olla yhtä suuri kuin pään korkeus (k). Liian matala – pää ulkonee. Liian syvä – pää uppoaa pinnan alle ja ohut kuparireuna voi vääntyä.

Purseen poisto:Kuparista muodostuu sitkeitä jäysteitä koneistettaessa. Jos niitä ei poisteta, nämä purseet estävät kartiomaista päätä asettumasta täysin paikoilleen. Poista jäysteet aina reiän molemmilta puolilta ennen asennusta.

Alasin valinta:Käytä upotettuihin niitteihin litteää alasinta. Kovera alasin vääristää tasaisen yläosan ja pilaa tasaisen pinnan. Alasimen halkaisijan tulee olla yhtä suuri tai suurempi kuin pään halkaisija.

Tukemme:Nuote Metals voi toimittaa upotussyvyysmittareita ja suositella niittitilauksesi mukaisia ​​leikkaustyökaluja. Kriittisissä projekteissa tuotamme näyteerän ja testaamme istukan todellisella kuparimateriaalillasi ennen täyttä tuotantoa.

Usein kysyttyjä kysymyksiä kuparisista upotetuista niiteistä

Kysymys 1: Voinko käyttää kuparisia upotettuja niittejä 1,5 mm:n kuparilevyssä heikentämättä liitosta?

V: Emme suosittele sitä. Upotettu reikä poistaa materiaalia arkista - tyypillisesti 0,3 × d - 0,4 × d syvyydellä. 1,5 mm kuparilla 4 mm niitillä, joka poistaa noin 25–30 % levyn paksuudesta reiän reunasta, mikä vähentää merkittävästi ulosvetolujuutta. Jos kupari on alle 2 mm:n paksuinen, valitse sen sijaan pohjapäälliset tai litteät niitit. Ne tarjoavat matalan profiilin poistamatta materiaalia. Jos ohuella kuparilla vaaditaan ehdottomasti tasaista pintakäsittelyä, harkitse pohjalevyn käyttöä sokealla puolella liitoksen lujuuden palauttamiseksi – Nuote Metals voi toimittaa yhteensopivat kuparialuslevyt.

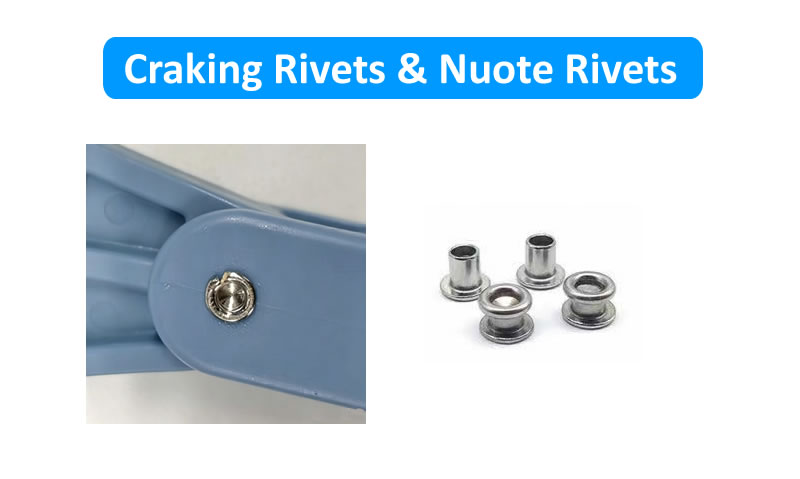

K2: Miksi upotetut kupariniittini halkeilevat päässä kovettamisen aikana?

V: Halkeilu johtuu melkein aina yhdestä kolmesta syystä: (1) Upotustyökalun ja niitinpään välinen kulmaero – jopa 3–5° ero aiheuttaa jännityspisteen. (2) Liiallinen säätövoima – kupari vaatii vain 40–60 % teräsniittien voimasta. (3) Terävä fileen säde pään ja varren liitoksessa – jos säde on alle 0,3×d, kupari ei voi virrata häiriön aikana. Nuote Metalsilla pidämme minimisäteen 0,5×d ja säädämme pään kulmaa ±1°:een. Jos jaat niitin mitat, upotusleikkurin tiedot ja asetuspaineen, voimme tunnistaa syyn ja suositella korjausta.

Kysymys 3: Soveltuvatko kupariset upotettavat niitit veneiden rakentamiseen ja laivojen terassille?

V: Kyllä – ja tämä on yksi heidän klassisista sovelluksistaan. Kuparisia upotettuja niittejä on käytetty puuveneen rakentamisessa vuosisatojen ajan, koska ne ovat tasossa lankkujen kanssa, kestävät suolaveden korroosiota eivätkä reagoi pronssi- tai messinkiliitosten kanssa. Nykyaikaiseen merikäyttöön suosittelemme umpikuparisia upotettuja niittejä, joissa on luonnollinen tai kiillotettu pinta – ei pinnoitusta, joka voi aiheuttaa galvaanisia eroja. Huuhtelupää estää tarttumisen köysiin, verkkoihin tai jalkoihin. Nuote Metals toimittaa upotettuja kupariniitejä veneenrakentajille ja merenkulkualan urakoitsijoille Euroopassa ja Pohjois-Amerikassa. Suosittelemme terassille puoliputkimaista runkoa, joka vähentää jähmettymisvoimaa pehmeämmässä puussa ja komposiiteissa.
