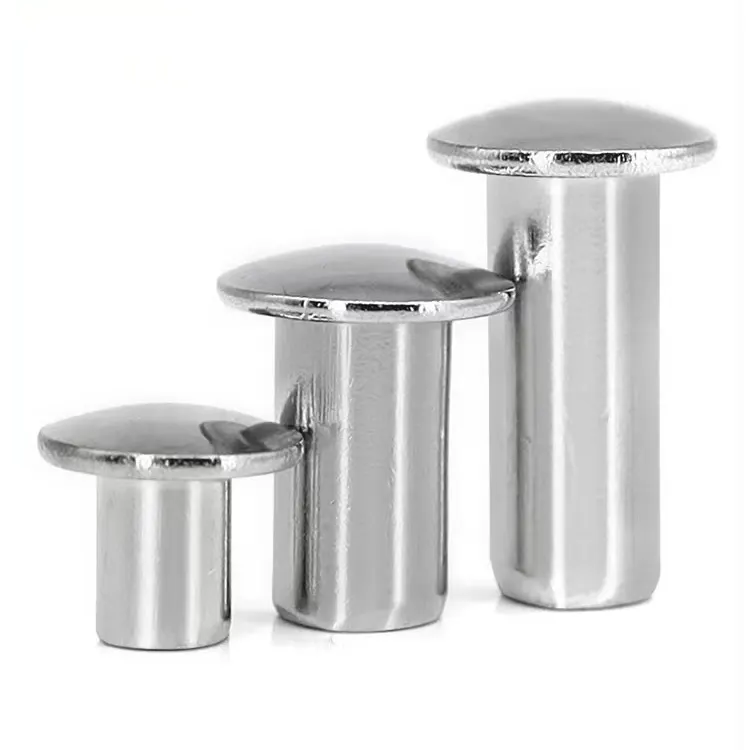

Ristikon pään niitit

Ristikon pään niititmäärität, kun pyöreä pää tai litteä pää ei ole tarpeeksi leveä. Ristikon pään halkaisija on 2,2–2,8 kertaa varren halkaisija – huomattavasti leveämpi kuin pyöreä pää (1,6–1,8×) ja litteä pää (2,0–2,5×). Tämä ylimääräinen leveys luo suuremman laakeripinnan ja jakaa puristusvoiman laajemmalle alueelle. Tulos: niitti pysyy paikallaan vetäytymättä pehmeiden tai hauraiden materiaalien läpi.

Kun liität muovia, ohutta metallilevyä, havupuuta tai komposiittimateriaaleja, leveä ristikkopää on ero kestävän liitoksen ja rikkoutuneen liitoksen välillä.

Ristikot vs. pyöreä – miksi leveydellä on väliä

Mitä teemme – kaksi mallia, viisi materiaalia

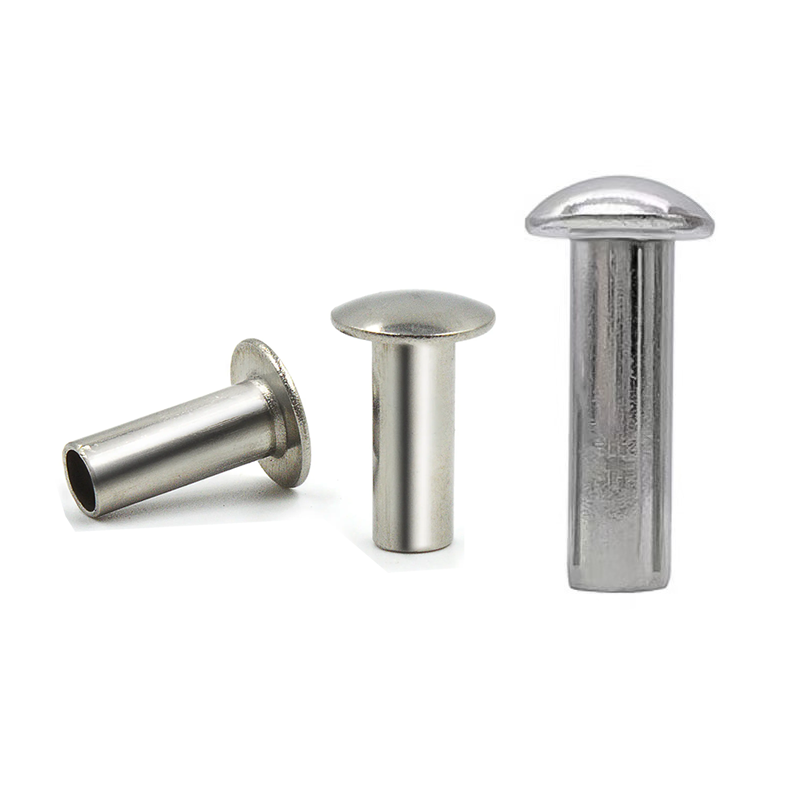

Ristikon pään niititon saatavana umpi- ja puoliputkimaisina. Täysputkea ei ole saatavilla tälle päätyylille leveän, matalan kupolin geometrian vuoksi.

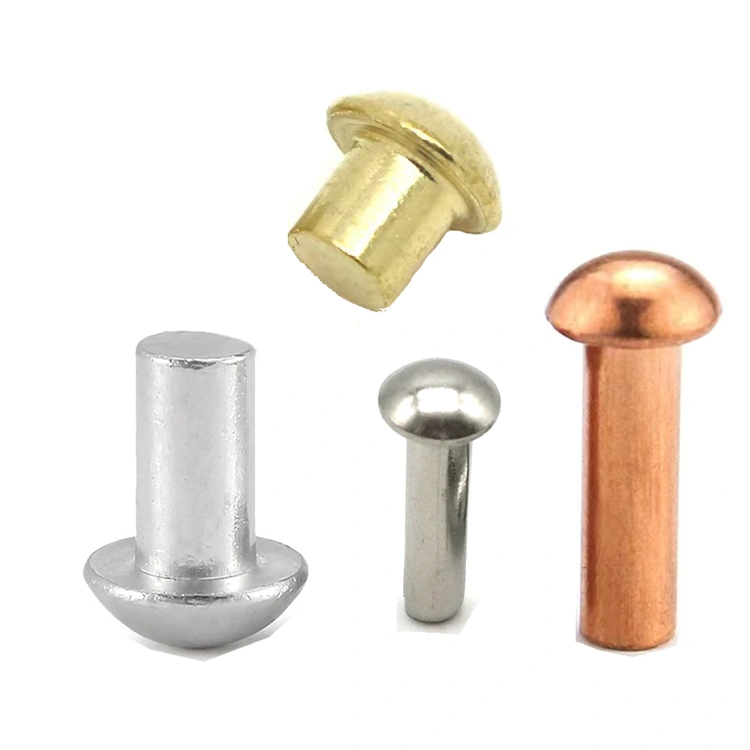

Materiaalit saatavilla:Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

päättyy: Sinkitty, musta oksidi, passivoitu, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

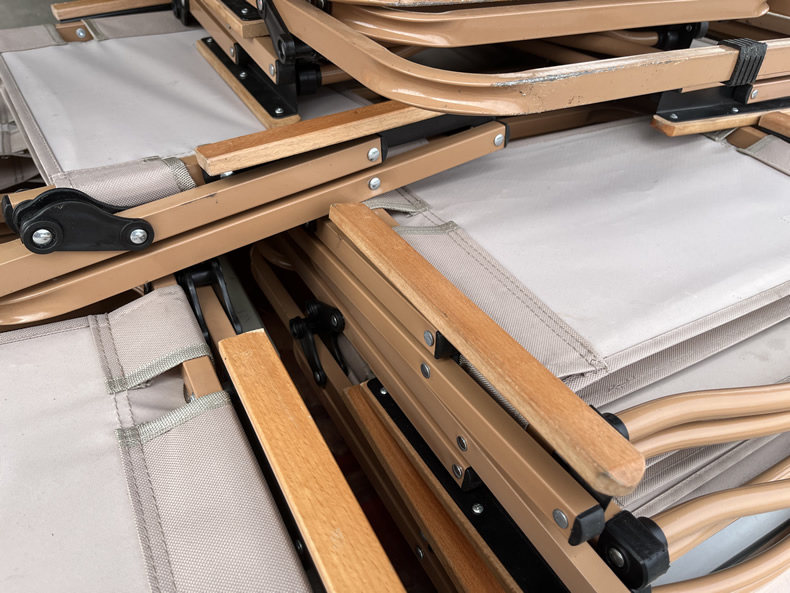

Todellinen sovellus – Taitettava tuolin istuintuki

Huonekalujen valmistaja valmisti kokoontaitettavia tuoleja, joissa oli polypropeenista valmistettu istuinkuori kiinnitettynä teräsrunkoon. Alkuperäisessä suunnittelussa käytettiin pyöreitä niittejä neljässä kiinnityskohdassa. Muutaman kuukauden käytön jälkeen niitinpäät vetivät muovin läpi – kapea laakeripinta ei kestänyt kuormaa ihmisten istuessa.

Valmistaja yritti käyttää aluslevyjä pyöreiden päiden alla. Se toimi, mutta lisäsi kokoonpanoaikaa ja osakustannuksia. He tarvitsivat kiinnikkeen, joka teki molemmista töistä – leveän laakerin ja nopean kiinnityksen.

Nuote Metalsin toimittamat sinkityt teräsristikon kantaiset puoliputkiniitit – 4,0 mm varsi, 10,5 mm ristikkopää, 10,0 mm piipun pituus. Leveä ristikkopää korvasi sekä pyöreän pään että aluslevyn yhdessä komponentissa. Puoliputkimainen ontelo piti asetusvoiman alhaisena, mikä esti polypropeenin halkeamia. Sinkitys tarjosi ruostesuojan teräsrungon liitännälle.

Asiakas ajoi 1000 tuolia kokoonpanolinjansa läpi. Ristikon pään niitit asettuivat siististi, pysyivät tiukasti paikoillaan ja eliminoivat erillisten aluslevyjen tarpeen. Ei läpivetoa. Ei halkeamia. Ei ylimääräisiä kokoonpanovaiheita.

Vakiovaihtoehdot – räätälöity toiveidesi mukaan

Ristikon pään niititvalmistetaan tarkasti sinun tarpeidesi mukaan. Koska pään halkaisija on huomattavasti leveämpi kuin muissa päätyyleissä, valmistamme jokaisen tilauksen vastaamaan tiettyä materiaalipaksuutta ja reiän kokoa.

Mitä tarvitsemme sinulta:

• Varren halkaisija - 1,5-8,0 mm
• Pään halkaisija – sovitettu laakeripintatarpeesi mukaan
• Kokonaispituus – tai materiaalipinon kokonaispaksuus
• Materiaali - teräs, ruostumaton, messinki, kupari tai alumiini
• Rakenne – kiinteä tai puoliputkimainen
• Viimeistely – sinkki, passivoitu, lakattu, nikkeli, anodisoitu jne.

Suosittelemme:Jos et ole varma pään halkaisijasta, lähetä meille näyte materiaalistasi (romukappale on hyvä). Testaamme optimaalisen pään koon todellisella materiaalillasi ja suosittelemme oikeaa erittelyä.

Ei työkalumaksua standardinmukaisille ristikon pään mitoille. Näytteitä saatavilla testattavaksi.

Ristikon pään ero – leveä laakeri ilman massaa

Ristikon pää on levein saatavilla oleva vakiopäämalli – ja se pysyy matalana. Leveä, matala kupu tarjoaa maksimaalisen tukipinnan pitäen samalla pään korkeuden suhteellisen alhaisena (25–30 % pään halkaisijasta).

Mitä tämä tarkoittaa kokoonpanollesi:

• Vähemmän läpivetoa – Leveä pää jakaa kuorman suuremmalle alueelle, mikä vähentää pehmeiden materiaalien rasitusta. Muoveille, komposiiteille ja ohuille metallilevyille tämä on kriittistä.
• Vähemmän materiaalivaurioita – Matala kupu ja sileä reuna estävät leikkaamisen tai talttautumisen ympäröivään materiaaliin.
• Aluslevyä ei tarvita – Ristikon pää toimii sisäänrakennettuna aluslevynä, mikä eliminoi erillisen laitteiston tarpeen.

Näin teemme siitä johdonmukaisen:

• Hallittu muotoilu – Leveä, matala kupu on vaikeampi muodostaa kuin pyöreä pää. Monivaiheinen ohjausprosessimme varmistaa, että metalli virtaa tasaisesti rypistymättä.
• Tarkkuusmuotit – Ristikon profiili leikataan tiettyyn kruunusäteeseen ja reunakulmaan. Jokainen niitti saa saman profiilin.
• Samankeskisyyden tarkistus – Pään on oltava keskitetty varteen ±0,10 mm:n tarkkuudella. Keskimmäiset päät vähentävät laakerin tehokkuutta.

Laadunvalvonta – Näin pidämme johdonmukaisia

Ristikon päitä on vaikeampi saada oikealle kuin pyöreitä päitä. Leveä, matala kupu luo enemmän mahdollisuuksia rypistymiseen, epätasaiseen paksuuteen ja epäkeskomuodostukseen. Käsittelemme jokaista ristikkopääerää erityistä huomiota.

Mitä tarkistamme:

• Varren halkaisija – ±0,05 mm. Jos se ei sovi reikään, millään muulla ei ole väliä.
• Pään halkaisija – ±0,20 mm. Laakeripinta on syy, miksi valitsit ristikon pään. Mittaamme jokaisen erän.
• Pään korkeus – ±0,15 mm. Liian korkea, eikä se välttämättä poista viereisiä osia. Liian tasainen ja näyttää väärältä.
• Pään tasaisuus – Pään alaosan tulee istua materiaalia vasten. Ei aukkoja.
• Ontelon syvyys – 45–55 % piipun pituudesta. Liian matala, asetusvoima on suuri. Liian syvä, puristus heikko.
• Samankeskisyys – Pään on oltava keskitetty varteen ±0,10 mm:n tarkkuudella. Keskimmäiset päät vähentävät laakerin tehokkuutta.

Tarkastusprosessimme:

• Saapuva lanka – Halkaisija ja kovuus tarkistetaan ennen tuotannon aloittamista.
• Ensimmäinen artikkeli – 10 niittiä mitattuna optisella vertailulaitteella. Jokainen ulottuvuus varmistettu.
• Valmistuksessa – 5 niittiä joka 500 kappaletta. Mikä tahansa ajautuminen pysäyttää puristimen.
• Kiinnityskoe – 2000 kappaleen välein, asetettu näytemateriaaliin. Kiinnitys tarkastettu symmetrian ja kireyden suhteen.
• Loppulajittelu – 100 % optinen tarkastus. AQL-näyte tarkistettu manuaalisesti.

Mitä todella vastaanotat – täydellinen kirja siitä, mitä teimme

Emme toimita vain niittejä. Lähetämme tietueen siitä, mitä on valmistettu ja miten se on varmistettu.

Paketti sisältää:

• Materiaalitodistus – Käytetyn kelan kemiallinen koostumus ja vetolujuus
• Tarkastuslomake – 10 niitin todelliset mitat erästä (todelliset luvut, ei vain "toleranssin sisällä")
• Valmistustodistus – pinnoitteen paksuus tarkistettu XRF:llä (tarvittaessa)
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, erä jäljitettävissä

Miksi tällä on merkitystä:Jos kenttävika joskus tapahtuu, sinulla on tietueet, joiden avulla voit jäljittää sen tarkalleen materiaalikelaan. Säilytämme kopioita viisi vuotta.

Sertifioitu:ISO 9001:2015, RoHS, REACH

Missä ristikkopään niittejä käytetään

• Muovikokoonpanot – Huonekalut, säilytysastiat, laitekotelot
• Ohut metallilevy – LVI-kanavat, sähkökotelot, autopaneelit
• Komposiitit – Lasikuitupaneelit, laminoidut materiaalit, sandwich-rakenteet
• Havupuu – Huonekalut, lavat, laatikot, ulkorakenteet
• Ylisuuret reiät – Kun reikätoleranssit ovat löysät ja niiden peittämiseen tarvitaan leveämpi pää
• Kangas ja raskas kangas – Suojapeitteet, markiisit, teltat, bannerit
• Matka-auto- ja perävaunukokoonpanot – paneelit, sisäverhoilu, ulkokiinnikkeet

Kolme kysymystä, joihin vastaamme usein

K1: Milloin minun pitäisi valita ristikkopään niitti pyöreän tai litteän pään päälle?

V: Valitse ristikon pää, kun tarvitset leveimmän mahdollisen laakeripinnan estääksesi pehmeiden tai hauraiden materiaalien läpivedon. Ristikon pään halkaisija on 2,2–2,8 kertaa varren halkaisija – huomattavasti leveämpi kuin pyöreä pää (1,6–1,8×) ja litteä pää (2,0–2,5×). Valitse pyöreä pää, kun tarvitset maksimaalista pään voimaa ja iskunkestävyyttä. Valitse tasainen pää, kun tarvitset matalaa välystä. Yllä olevaan taittuvaan tuolikoteloon ristikon pää oli oikea valinta, koska leveä laakeripinta eliminoi läpivedon ilman suunnittelumuutoksia.

Q2: Voidaanko ristikkopään niittejä käyttää muovissa halkeilematta?

V: Kyllä – ja tämä on yksi heidän ensisijaisista sovelluksistaan. Leveä laakeripinta jakaa säätövoiman suuremmalle alueelle, mikä vähentää hauraiden materiaalien rasitusta. Parhaan tuloksen saavuttamiseksi suosittelemme:

• Valitse puoliputkimainen rakenne vähentääksesi säätövoimaa 70 %
• Valitse tynnyrin pituus 1,5–2,0 mm materiaalipinoa pidempi
• Käytä puristinta (ei vasaraa) hallitun ja tasaisen voiman saamiseksi
• Testaa näytekappaleella ennen kuin sitoudut täyteen tuotantoon

Taitettavassa tuolin kotelossa asiakas käytti puoliputkimaisia ​​ristikkopään niittejä, joissa oli kontrolloitu puristusasetus – ei halkeamia, ei läpivetoa.

Q3: Mitä materiaaleja on saatavilla ristikkopään niiteille?

V: Valmistamme niitä viiteen materiaaliperheeseen:

• Vähähiilinen teräs – Vahvin, kustannustehokkain, sinkki- tai nikkelipinnoitettu
• Ruostumaton teräs (304/316) – Pysyvä korroosionkestävyys, passivoitu vakiona
• Messinki (C2680) – Johtavuus, ei-magneettinen, koristeellinen
• Kupari (C11000) – Korkein sähkön/lämmönjohtavuus
• Alumiini (5052/5056) – Kevyin, ei-magneettinen

Varastoimme kaikkia viittä materiaalia yhteisen varren halkaisijalla. Ristikon pään leveä laakeripinta on erityisen tehokas alumiininiiteille kevyissä kokoonpanoissa.
