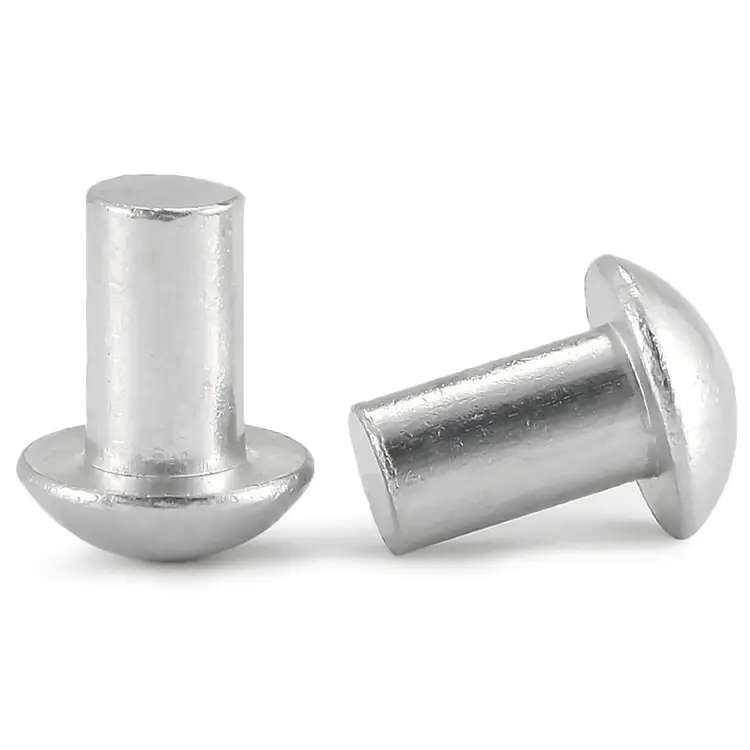

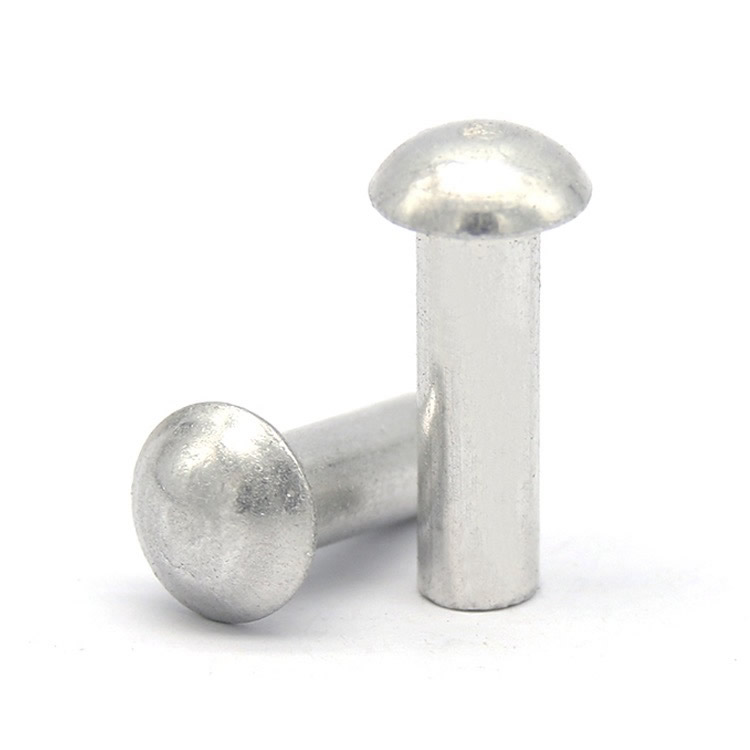

Mushroom Head kiinteät niitit

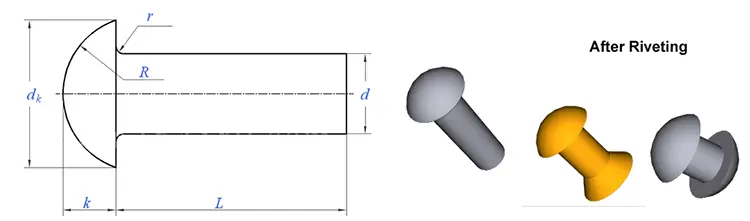

Sienipään kiinteät niititovat valinta kiinnikkeitä, kun tarvitset maksimaalisen laakerialueen matalalla, huomaamattomalla profiililla. Leveä pää – 2,2–2,5 kertaa varren halkaisija – jakaa puristusvoiman suuremmalle pinnalle, mikä vähentää materiaaliin kohdistuvaa rasitusta. Reunassa oleva reilu säde estää päätä tunkeutumasta sisään tai vahingoittamasta ympäröivää pintaa. Tämä yhdistelmä tekee sienipään kiinteistä niiteistä ihanteellisia sovelluksiin, joissa sekä ulkonäöllä että rakenteellisella eheydellä on merkitystä.

Toisin kuin pyöreäpäiset niitit, jotka keskittävät kuorman pienemmälle alueelle, tai litteät niitit, jotka istuvat alempana, mutta tarjoavat vähemmän kantavaa pintaa, sienipään niitit saavuttavat tasapainon: leveä, matala kupu, joka jakaa kuorman istumatta liian ylpeänä.

Mushroom vs. pyöreä vs. litteä – minne sienen pää sopii

Milloin sienen pää valitaan:Kokoonpanossa käytetään muovia, komposiittia, ohutta peltiä tai pehmeitä materiaaleja, joissa kuorma on levitettävä. Tarvitset matalan profiilin, mutta haluat silti näkyvän, viimeistellyn ulkonäön.

Yksi todellinen sovellus – teollisuuslaitteiden kotelo

Teollisuuden sähkökoteloiden valmistaja käytti pyöreäpäisiä niittejä kiinnittääkseen kiinnityskannattimet muovikoteloihin. Ajan myötä pyöreän pään kapea laakeripinta aiheutti jännityshalkeamia kotelon materiaaliin. Asiakas kokeili tasapäisiä niittejä – kuorman jakautuminen oli parempi, mutta terävä reuna vaurioitti pintaa kovettumisen aikana.

Toimitimme sinkityt terässienipäälliset kiinteät niitit – 4,0 mm varsi, 9,5 mm pää, 12,0 mm kokonaispituus. Leveä sienipää jakoi puristusvoiman tasaisesti muovikotelon yli. Sileä, säteilevä reuna eliminoi pintajäljet. Matala profiili istui siististi kotelon päällä näyttämättä kookkaalta. Asiakas testasi 500 niittiä 200 kotelossa. 10 000 tärinäsyklin jälkeen ei jännityshalkeamia, ei pintavaurioita. Nyt he tilaavat sienipään kiinteitä niittejä 150 000 kappaleen erissä vuosittain.

Kuinka määrittää – materiaalit, mitat ja viimeistely

Valmistamme viidestä materiaalista:

Mitä tarjoat:

Varren halkaisija– 1,5–8,0 mm

Pään halkaisija– Voimme suositella materiaali- ja kuormavaatimustesi perusteella

Kokonaispituus– Laskemme materiaalipinon paksuudesta

Materiaali– valitse viidestä yllä olevasta vaihtoehdosta

Valmis– sinkki, passivoitu, lakattu, nikkeli, anodisoitu, antiikki jne.

Reunan säde– muovi-/komposiittisovelluksissa määritä "täysi säde"

Pituussääntö kiinteille niiteille:Kokonaispituus = materiaalipinon paksuus + (1,2–1,5 × varren halkaisija).

Esimerkki toimitusaika:5–10 päivää vakiona; mukautetut työkalut: 15-20 päivää.

Tuotantoprosessimme – raaka-aineesta valmiiseen niittiin

Valmistamme sienipään kiinteitä niittejä hallitun seitsemän vaiheen työnkulun avulla. Jokainen erä on jäljitettävissä saapuvasta materiaalista lopulliseen lähetykseen.

1. Raaka-aineiden hankinta– Sertifioitu lanka (hiiliteräs, ruostumaton teräs, messinki, kupari tai alumiini) hankitaan hyväksytyiltä tehtailta. Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuvan materiaalin tarkastus– Jokaisen kelan halkaisija (lasermikrometri, ±0,02 mm), kovuus (Rockwell-testeri) ja materiaalikoostumus (spektrometri) tarkistetaan. Määritelmän ulkopuoliset kelat hylätään ennen kuin ne saavuttavat tuotantokerroksen.

3. Työkalujen valmistelu– Uusia mittoja tai mukautettuja pääprofiileja varten suunnittelemme ja koneistamme kovametallisuulakkeita. Vakiokokoja varten olemassa olevat työkalut tarkastetaan ja asennetaan. Suulakkeen geometria on kriittinen sienen pään leveän, matalan kupuun ja sileän reunasäteen kannalta.

4. Ensimmäinen artikkelin tarkastus– Ensimmäiset 10 niittiä kustakin työkalukokoonpanosta mitataan optisella vertailulaitteella. Pään halkaisijan, pään korkeuden, reunan säteen, varren halkaisijan ja kokonaispituuden on vastattava piirustusta ennen tuotannon aloittamista. FAI:n täydellinen raportti julkaistaan.

5. Massatuotanto– Puristimet toimivat optimaalisella nopeudella materiaalin ja pään tyylin mukaan. Prosessin aikana tarkastuksia tehdään määrätyin väliajoin (5 niittiä joka 500 kappaletta). Mikä tahansa mittapoikkeama laukaisee välittömän puristuksen pysäytyksen ja työkalujen säädön.

6. Prosessin tarkastus– Asettelemme joka 2.000 kappaletta 3 niittiä edustavaksi materiaalinäytteeksi (sama paksuus ja tyyppi kuin kokoonpanosi). Kiinnityksen symmetria, tiiviys ja pintamerkinnät tarkastetaan. Reunasäde ja alapinnan tasaisuus tarkistetaan.

7. Lopullinen lähtevä tarkastus– 100 % optinen lajittelu kriittisille mitoille. AQL-näyte (taso II, 1.0) tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetään jokaisen lähetyksen mukana.

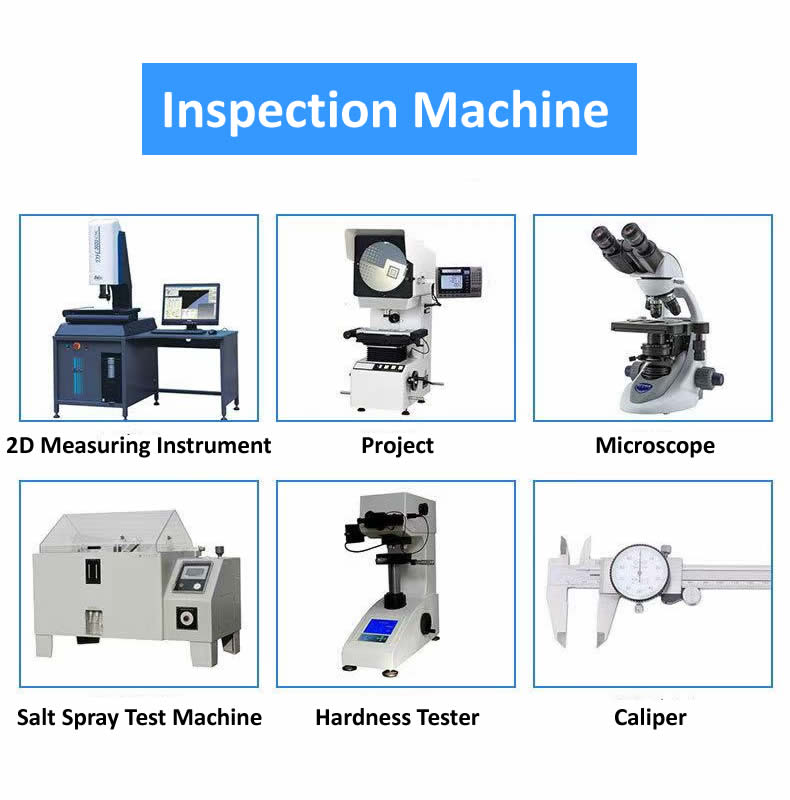

Kuinka tarkistamme kriittiset mitat – oma laboratoriomme

Kaikki laitteet kalibroidaan vuosittain. Tarkastusasiakirjat säilytetään viisi vuotta.

Mitä asiakkaamme sanovat – todellista palautetta

Annamme asiakkaidemme puhua puolestamme. Yllä olevissa kuvissa on todellista palautetta valmistajilta, jotka ovat käyttäneet sienipään kiinteitä niitejämme tuotantolinjoissaan – teollisuuskoteloiden rakentajista autotoimittajiin raskaan kaluston valmistajiin.

Kaksi kysymystä, joihin vastaamme usein

K: "Mitä eroa on sienenpäällä ja ristikkopäällä – ne näyttävät molemmat leveiltä ja matalilta?"

V: Ero on reunaprofiilissa. Sienen pään reunassa on reilu säde – sileä, pyöristetty, ei terävää siirtymää. Ristikon päässä on terävämpi reuna – pienempi säde, selkeämpi. Sienipää on suunniteltu erityisesti sovelluksiin, joissa sinun on jaettava kuorma jättämättä jälkeä ympäröivään materiaaliin – muovit, komposiitit, ohut levyt ja pehmeät metallit. Ristikon pää on suunniteltu maksimaaliseen laakeripintaan sovelluksissa, kuten ylisuuret reiät kovissa materiaaleissa.

K: "Mitä materiaaleja käytetään yleisimmin sienipään kiinteisiin niiteihin teollisissa sovelluksissa?"

V: Hiiliteräs (sinkitty) on yleisin valinta yleisiin teollisiin sovelluksiin – se tarjoaa tarvittavan lujuuden ja kestävyyden laitteiden koteloihin, koneiden suojiin ja rakennekokoonpanoihin. Ruostumaton teräs on valittu ulkokäyttöön tai syövyttävään ympäristöön. Messinki on tarkoitettu sähkö- tai koristeellisiin teollisiin sovelluksiin. Yllä olevaan teollisuuskotelointiin sinkitty hiiliteräs oli oikea valinta – se tarjosi tarvittavan lujuuden alhaisin kustannuksin ja sisäkäyttöön riittävän korroosiosuojan.
