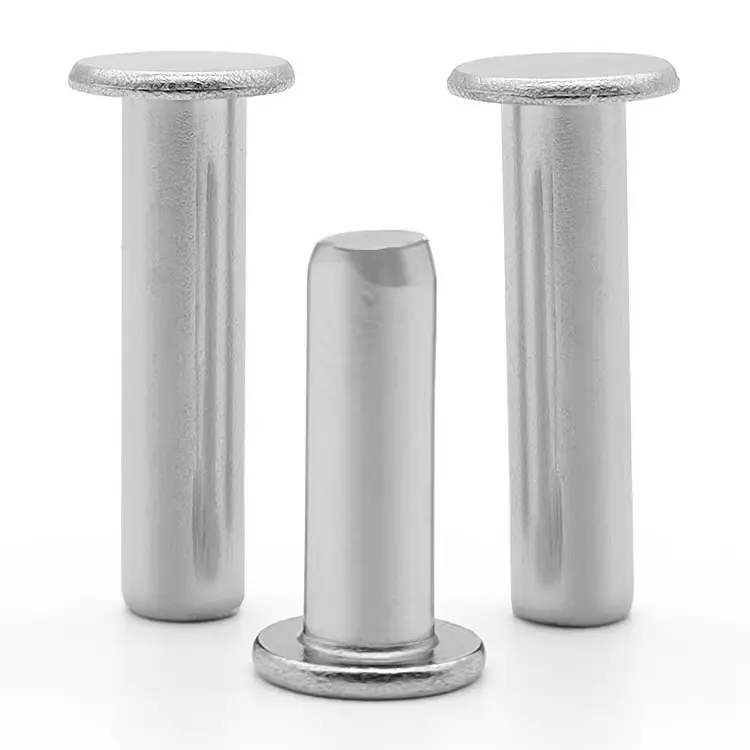

Litteäpäiset kiinteät niitit

Litteät kiinteät niitit ratkaisevat jokaisen suunnittelijan kohtaaman ongelman: kuinka saada suurin pitovoima rajoitetussa tilassa. Tasainen pää on alempana kuin mikään muu upottamaton kiinteä niitti – tyypillisesti 15–25 % varren halkaisijasta pään korkeudessa. 5 mm niitillä se on vain 0,8–1,2 mm ulkonemaa pinnan yläpuolella.

Tämä ei ole puoliputkimainen niitti, jonka lujuus on heikentynyt. Tämä on kiinteä niitti – koko varren halkaisija, täysi leikkaus- ja vetolujuus – jonka pää katoaa kokoonpanoosi. Kun tarvitset voimaa ja välystä samassa kiinnikkeessä, tämä on vastaus.

Litteän pään ero – vahvuus, joka sopii

Litteä pää ei ole vain muoto. Se on ratkaisu tiettyyn suunnittelurajoitteeseen.

• Alin profiili – 15–25 % varren halkaisijasta pään korkeudessa; matalampi kuin pyöreät, soikeat tai ristikkopäät
• Ei erityistä reiän valmistelua – vain suora reikä; ei vaadi uppoamista
• Täysi lujuus – Vankka rakenne tarjoaa 100 % leikkaus- ja vetolujuuden
• Liukuvälys – tarpeeksi matala liukumekanismien, pinottavien kokoonpanojen ja tiukkojen koteloiden tyhjentämiseen

Solid on vahvin niittirakenne. Toisin kuin puoliputkimaiset niitit, jotka riippuvat ohuista seinistä, jotka vierivät ulospäin, umpinaiset niitit käyttävät koko varren halkaisijaa kiinnityksen muodostamiseen.

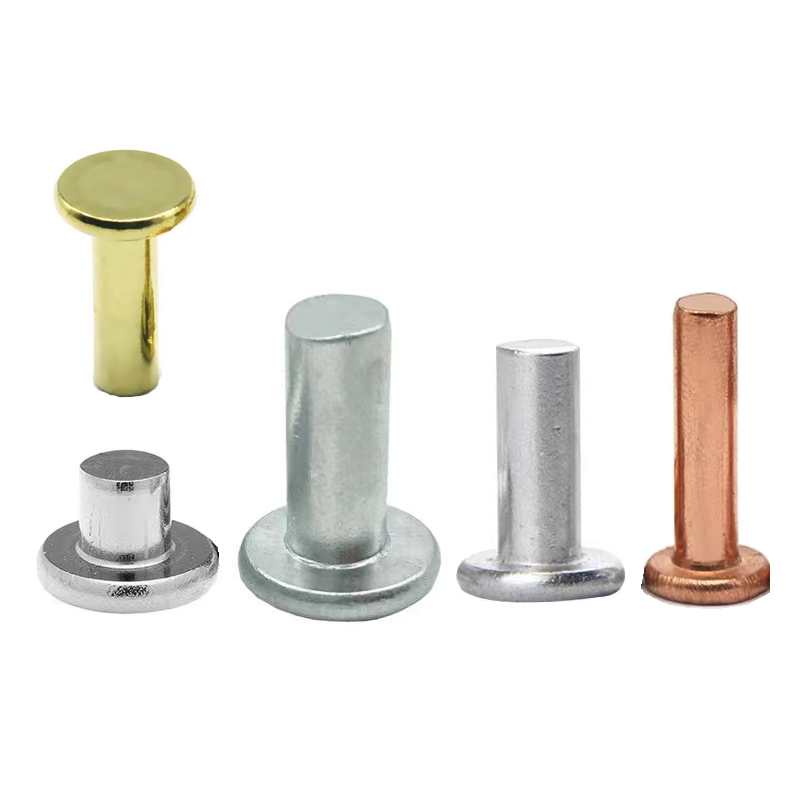

Viisi materiaalia – valitse kokoonpanoosi sopiva

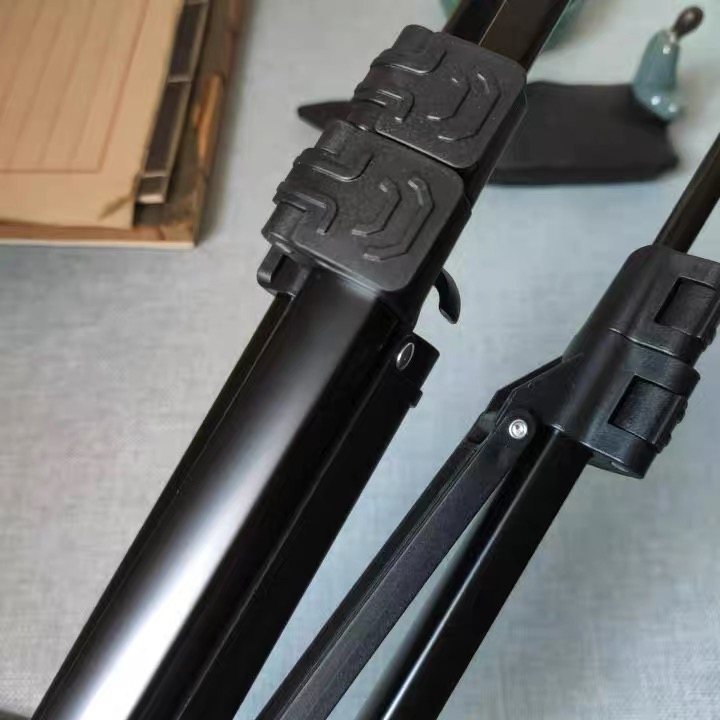

Yksi sovellus – kameran jalustan jalan sarana

Ammattikäyttöön tarkoitettujen kamerajalkojen valmistaja tarvitsi niitin jalan saranakokoonpanoon. Jalkaosat teleskooppivat ja taittuvat – mikä tahansa ulkoneva niitinpää naarmuuntuu jalan sisäputkea vasten venytyksen ja sisäänvedon aikana. Alkuperäiset puoliputkimaiset niitit tarjosivat pienen välyksen, mutta niiltä puuttui lujuus ylläpitämään puristusvoimaa toistuvassa käytössä. Asiakas tarvitsi täyden lujuuden lähes huuhtelevan profiilin kanssa.

Nuote Metals toimitti 304 ruostumattomasta teräksestä valmistettua litteää niittiä – 4,0 mm varsi, 8,0 mm litteä pää, 12,0 mm kokonaispituus, passivoitu viimeistely. Litteä pää istui vain 0,8 mm pinnan yläpuolella – tarpeeksi matalalla tyhjentääkseen jalan sisäputken kokonaan. Vankka rakenne tarjosi pysyvän puristusvoiman, joka ei löysty tuhansien pidennysjaksojen aikana. 304 ruostumaton teräs tarjoaa korroosionkestävyyden hikeä ja ulkoolosuhteita vastaan.

Asiakas testasi niitit 500 jalustaan. 10 000 ulosvetämis- ja sisäänvetosyklin ja yhden vuoden kenttäkäytön jälkeen nolla löystymistä, nolla kaapimista, nolla ruostetta. Asiakas on sittemmin käyttänyt yli 500 000 tasapäistä kiinteää niittiä koko kolmijalkamallistossaan.

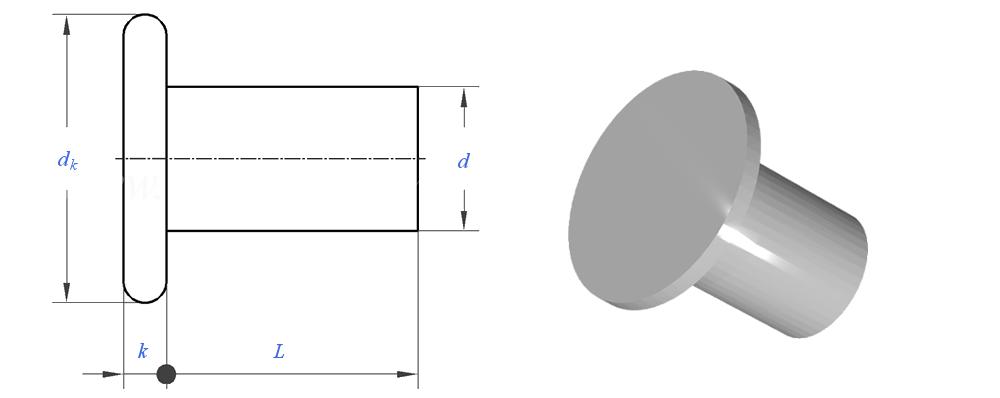

Mukautetut mitat – suunniteltu omien vaatimusten mukaan

Valmistamme litteät umpinaiset niitit tarkan toiveidesi mukaan. Varren halkaisijat 0,8–8,0 mm ovat saatavilla, ja kokonaispituudet on räätälöity materiaalipinon paksuuteen.

Mitä tarvitsemme sinulta:

• Varren halkaisija - 0,8 mm - 8,0 mm
• Pään halkaisija – litteä, sovitettu suunnittelutarpeesi mukaan
• Kokonaispituus – tai materiaalipinon kokonaispaksuus
• Materiaali - teräs, ruostumaton teräs, messinki, kupari tai alumiini
• Viimeistely – sinkki, passivoitu, lakattu, anodisoitu tai sileä

Vakiokoot varastossa – ei työkalumaksua olemassa olevista teknisistä tiedoista. Mukautetut pään halkaisijat ja erikoisgeometriat saattavat vaatia työkaluja; neuvomme tarjousvaiheessa.

Kuinka valmistamme tasapäisiä kiinteitä niittejä – tarkkuuskylmäsuuntaus

Litteät päät ovat vaikeampia muodostaa kuin pyöreät päät. Metalli haluaa rypistyä jyrkän siirtymisen yhteydessä varresta päähän. Kylmäsuuntausprosessimme estää tämän – varmistaen täydellisen tasaisuuden joka kerta.

Prosessi järjestyksessä:

• Langanveto – Raaka-aine vedetään tarkkaan varren halkaisijaan ±0,02 mm:n toleranssilla. Tämä varmistaa, että jokainen niitti sopii reikään johdonmukaisesti.
• Kylmäpää – Monivaiheinen muotoiluprosessi luo tasaisen pään. Avainero muihin päätyyleihin verrattuna: lyöntivaihe tiivistää pään lopulliseen paksuuteen, poistaa ryppyjä ja varmistaa tasaisuuden ±0,05 mm:n tarkkuudella. Tämä on kriittistä pienivälisille kokoonpanoille.
• Trimmaus – Salama pään reunasta on poistettu. Tuloksena on puhdas, purseeton osa, joka istuu samalla tasolla materiaaliasi vasten.
• Rullaus – Mikropurseet poistetaan, jolloin pinta valmistetaan pinnoitusta tai pinnoitusta varten.
• Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaan (sinkki, passivointi, lakka, anodisoitu tai sileä).

Miksi litteät päämme pysyvät litteinä:

• Kolikkovaihe ei ole valinnainen – se on osa prosessia
• Muotit on kiillotettu tarttumisen ja pinnan jälkien estämiseksi
• Jokaisen erän pään tasaisuus tarkastetaan – ei vain halkaisija

Laadunvalvonta – mitä tarkistamme ja miksi:

Missä käytetään tasapäisiä kiinteitä niittejä

Litteäpäiset kiinteät niitit ovat ensisijainen valinta matalaprofiilisille, erittäin lujille kokoonpanoille:

• Kameran kolmijalat – Jalkojen saranat, jatkomekanismit, taittoliitokset
• Ulkokalusteet – Taitettavat kehykset, pinottavat tuolit ja pöydät
• Autoteollisuus – Sisäverhoilu, paneelikokoonpanot välysrajoitteilla
• Lääketieteelliset laitteet – Hygieniakriittiset pinnat, käsineiden tarttumisen esto
• Teollisuuslaitteet – Ohjauspaneelit, konesuojat, liukukomponentit
• Elektroniikkakotelot – Tiukka välys runkokokoonpanot
• Ilmailu – Sisäpaneelit, istuinosat
• Matkatavarat – Ohjaavat telat, liukumekanismit

Globaalit asiakkaat, todistettu laatu

Teemme yhteistyötä valmistajien kanssa Pohjois-Amerikassa, Euroopassa ja Aasiassa – kameralaitemerkeistä autotoimittajiin lääkinnällisten laitteiden valmistajiin. Yllä olevissa kuvissa näkyy joitakin arvostetuista kumppaneistamme vierailemassa laitoksessamme, tekemässä yhteistyötä räätälöityissä projekteissa ja jakamassa kokemuksiaan litteistä kiinteistä niiteistä.

Emme luota väitteisiin. Jokainen lähetys sisältää täydelliset jäljitettävät asiakirjat:

• Myllyn testitodistus – Kemiallinen koostumus ja vetoominaisuudet
• Mittatarkastusraportti – Erän todelliset mitatut arvot
• Päällystystodistus – Paksuuden tarkistus (tarvittaessa)
• Vaatimustenmukaisuustodistus – Allekirjoitettu, erän jäljitettävissä

Huollamme myös:

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – Varmistettu SGS-testauksella
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus

Kolme kysymystä, joihin vastaamme usein

Kysymys 1: Mitä eroa on tasapään umpinaisen niitin ja tasapäisen puoliputkiniitin välillä?

V: Erona on hännän muotoilu. Litteäpäinen kiinteä niitti on täysin kiinteä – koko varsi muotoutuu asennuksen aikana, mikä tarjoaa maksimaalisen leikkaus- ja vetolujuuden. Litteän pään puoliputkimaisessa niitissä on ontto onkalo pyrstössä, mikä vähentää säätövoimaa 70 %, mutta tarjoaa 80–90 % kiinteästä lujuudesta. Molemmilla on sama matalaprofiilinen pää. Valitse kiinteä rakenne-, kantaviin ja pysyviin kokoonpanoihin, joissa vaaditaan maksimaalista lujuutta. Valitse puoliputkimainen suuri volyymituotantoon, jossa asennusnopeus on kriittinen ja kuormitus kohtuullinen. Yllä olevaan kolmijalkakoteloon kiinteä oli oikea valinta, koska asiakas tarvitsi pysyvää puristusvoimaa liikkuvaan kokoonpanoon.

Q2: Mitä materiaaleja on saatavilla tasapäisille kiinteille niiteille?

V: Valmistamme tasapäisiä kiinteitä niittejä viidessä materiaaliperheessä:

• Vähähiilinen teräs – Vahvin, kustannustehokkain, sinkki- tai nikkelipinnoitettu
• Ruostumaton teräs (304/316) – Pysyvä korroosionkestävyys, passivoitu vakiona
• Messinki (C2680) – Johtavuus, ei-magneettinen, koristeellinen
• Kupari – Korkein sähkön/lämmönjohtavuus
• Alumiini (5052/5056) – Kevyin, ei-magneettinen

Miten valitsenct oikea kokonaispituus tasapään umpiniitille?

V: Valitse pituus, joka jättää 1,2–1,5 kertaa varren halkaisijan ulottuvan materiaalipinon ohi työntämisen jälkeen. Jos esimerkiksi liität kaksi 2 mm:n levyä (yhteensä 4 mm) 5 mm:n varrella, tarvitset 1,2 × 5 mm = 6 mm:n varren ulkonevan. Kokonaispituus = 4mm (pino) + 6mm (uloke) = 10mm. Tämä ulkoneva materiaali muodostaa toisen pään kovettumisen aikana. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan pituuden.

Mitä me takaamme jokaisesta tasapäisestä kiinteästä niitistä

Emme myy vain niittejä. Takaamme:

• Vahvuus– leikkauslujuus täyttää tai ylittää vaatimukset
• Sopiva– varren halkaisija ±0,05 mm:n sisällä määrityksestäsi
• Profiili– pään korkeus ±0,05 mm:n sisällä pienivälisille kokoonpanoille
• Materiaali– jokaisen kelan koostumus tarkastettu spektrometrillä
• Clinch– testattu materiaalillasi ennen lähettämistä
• Toimitus– 5–7 päivää vakiokokoille, 10–12 päivää mittatilaustyönä

Jos jokin lähetyksesi niitti ei täytä näitä standardeja, pyrimme ratkaisemaan ongelman nopeasti – joko vaihtamalla, muokkaamalla tai muuttamalla prosessia.
