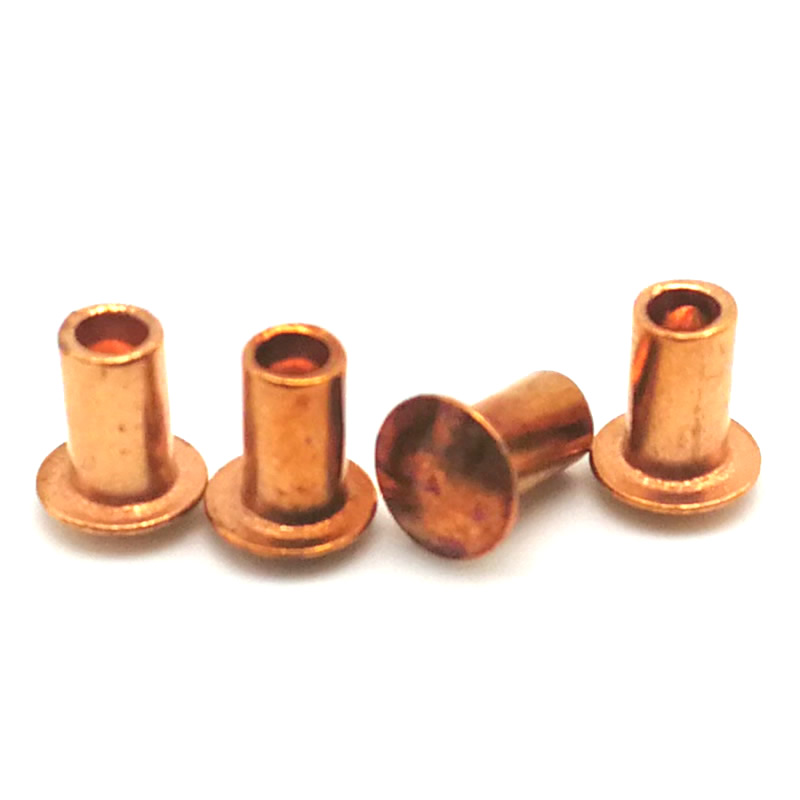

Ristikon pään puoliputkimaiset niitit

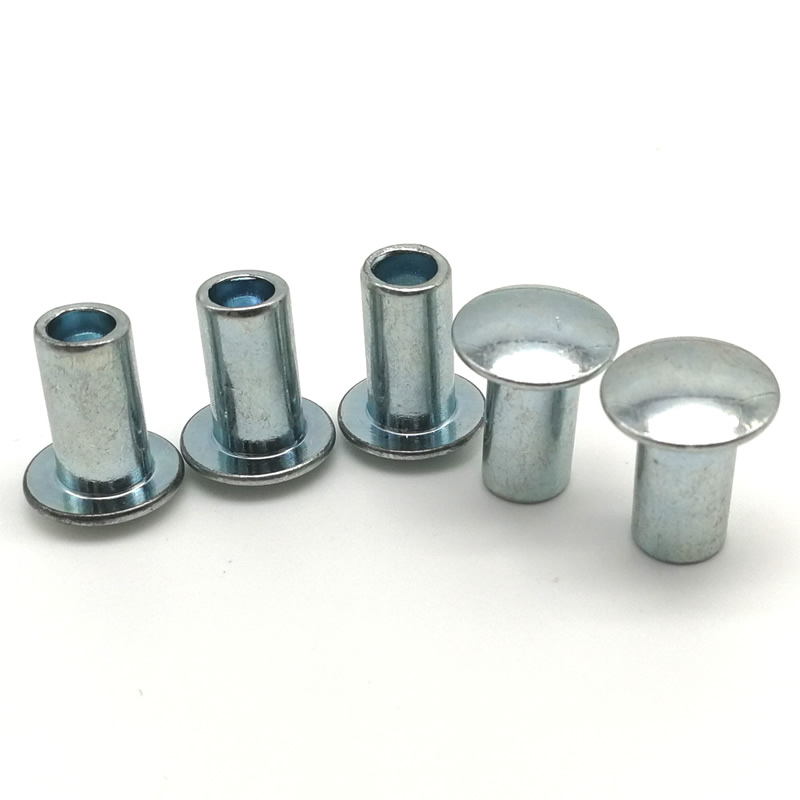

Kun sovelluksessa on liian suuria reikiä, pehmeitä materiaaleja tai ohuita substraatteja, tavallinen niittipää ei välttämättä tarjoa tarpeeksi pinta-alaa läpivedon estämiseksi. Theristikkopää puoliputkimainen niittisiinä on erittäin leveä, matalaprofiilinen kupu – tyypillisesti 2,2–2,8 kertaa varren halkaisija –, joka jakaa puristusvoiman suuremmalle alueelle. Yhdessä puolionttoon onteloon, joka vähentää säätövoimaa jopa 70 %, tämä niitti on suositeltu valinta muoveille, komposiiteille ja ohuille metalleille.

Nuote metallitvalmistaa ristikkopään puoliputkimaisia ​​niittejä vähähiilisestä teräksestä, ruostumattomasta teräksestä (304/316), alumiinista ja messingistä käyttämällä nopeaa kylmäpäätä. Tämä opas esittelee kaksi tosielämän tapaustutkimusta, täydelliset tekniset tiedot ja läpinäkyvät laatupolitiikkamme.

Niitimme todelliset sovellukset

Tapaus 1 – Ruostumattomasta teräksestä valmistettu lukitusmekanismi

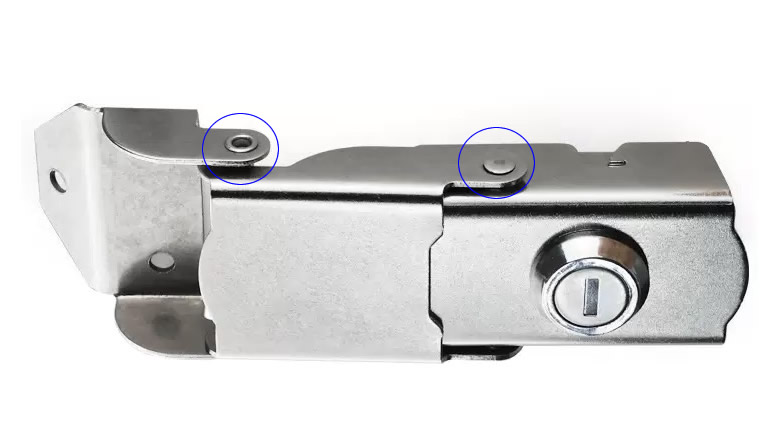

Teollisuuden riippulukkojen valmistaja tarvitsi niitin, joka kiinnitti sisäisen lukituslevyn halkeilematta sinkkipainevalettua runkoa. Toimitimme 304 ruostumatonta ristikkopäätä puoliputkimaisia ​​niittejä (halkaisija 4 mm, piipun pituus 6 mm). Erittäin leveä 9 mm:n pää ylitti suuren välysreiän ja esti niittiä vetämästä läpi alle 300 N:n toistuvan lukitusvoiman. 50 000 syklitestin jälkeen mikään ei ollut löystynyt. Asiakas arvosti ristikon pään suunnittelua toissijaisen aluslevyn poistamiseksi.

Tapaus 2 – Alumiininen puutarha-aitapaneelin liitäntä

Eräs asunto-aitausyritys tarvitsi kevyen, korroosionkestävän kiinnikkeen alumiinipikettien liittämiseksi vaakakisoihin. Suosittelemme alumiinirunkoisia puoliputkimaisia ​​niittejä (halkaisija 5 mm, piipun pituus 10 mm), joissa on kirkas anodisoitu pinta. Leveä 11 mm pää asettui ohutta alumiiniputkea vasten estäen kuoppia. Puoliontto ontelo mahdollisti käsiasetuksen manuaalisella puristimella. Kahden vuoden ulkoaltistuksen jälkeen mikään niitti ei osoittanut galvaanista korroosiota tai löystymistä.

Erilaiset niitit Nuote Metals Make

Nuote metallit valmistaa niitit eri päätyypeillä, kuten litteäpäiset niitit, pyöreäpäiset niitit, upotetut pääniitit, ristikkopääniitit, sienipääniitit jne.

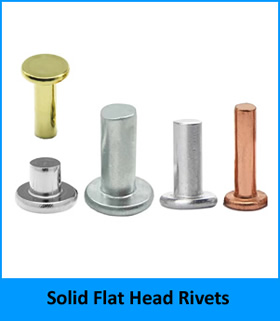

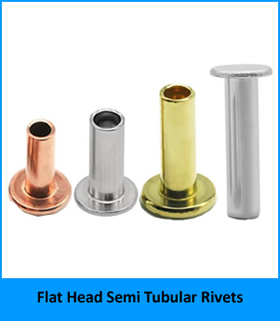

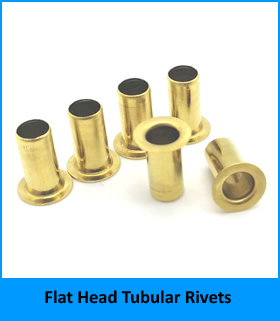

1. Litteäpäiset niitit, mukaan lukien tasapäiset kiinteät niitit, litteäpäiset puoliputkiniitit, litteäpäiset putkimaiset niitit.

Haluatko tietää lisää litteäpäisistä niiteistämme? klikkaa vain

2. Pyöreäpäiset niitit, mukaan lukien pyöreäpäiset kiinteät niitit ja pyöreäpäiset puoliputkiniitit.

Napsauta  saadaksesi lisätietoja pyöreäpäisistä niiteistämme.

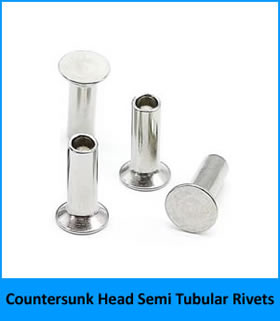

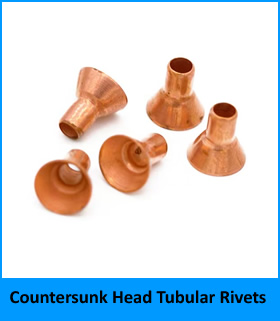

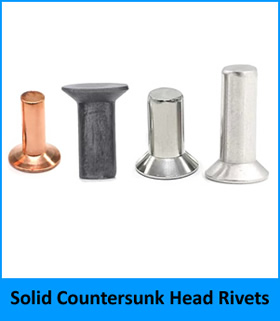

3. Upotetun pään niitit, mukaan lukien upotetun pään kiinteät niitit, upotetun pään puoliputkiniitit, upotetun pään putkimaiset niitit.

Jos haluat saada lisätietoa upotuspään niiteistä, napsauta

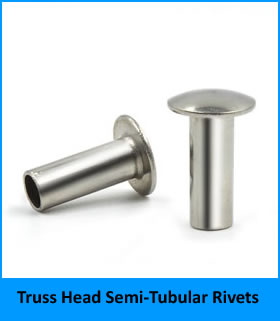

4. Ristikon pään niitit, mukaan lukien ristikkopään kiinteät niitit ja ristikkopään puoliputkimaiset niitit.

Tarvitsetko lisätietoa ristikkopään niiteistä? Napsauta vain

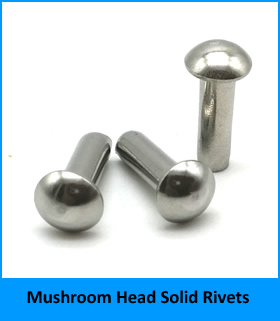

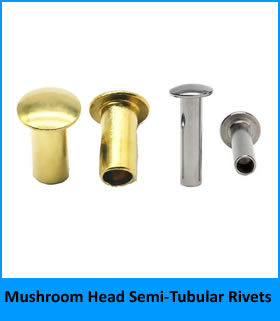

5. Sienipään niitit, mukaan lukien sienipään kiinteät niitit ja sienipään puoliputkimaiset niitit.

Napsauta  saadaksesi lisätietoja sienipääniiteistämme.

Haluatko tietää, miten niitti valmistetaan? katso vain tämä video.

Tekniset parametrit

Valmistamme nämä niitit useista materiaaleista. Kaikki mitat tarkistetaan optisella lajittelulla.

Materiaalivaihtoehdot ja ominaisuudet

Vakiomitta-alue (teräs, ruostumaton, alumiini, messinki)

Toleranssit: Varren halkaisija ±0,05 mm, pään halkaisija ±0,20 mm, pään korkeus ±0,10 mm, pituus ±0,15 mm.

Mekaaniset ominaisuudet (5 mm teräs, asetettu 2 mm alumiinilevyyn)

Seitsemänvaiheinen tuotantoprosessimme

Noudatamme kurinalaista työnkulkua jokaisessa erässäristikkopään puoliputkimaiset niitit.

1. Materiaalin hankinta –Ostamme sertifioitua lankaa tai tangoa hyväksytyiltä tehtailta. Jokaisella kelalla on lämpönumero täydellistä jäljitettävyyttä varten.

2. Materiaalin tarkastus –Sisääntuleva materiaali testataan spektrometrillä ja vetotesterillä. Tarkistamme halkaisijan ja pinnan kunnon.

3. Työkalujen mukauttaminen tai asetukset –Uusia mittoja varten suunnittelemme kovametallikylmäsuuttimet (toimitusaika 15–25 päivää). Vakiokokoille teknikot asentavat ja kohdistavat olemassa olevat työkalut.

4. Ensimmäinen artikkelin tarkastus –Kylmäpääosa kulkee 50 näyteniitillä. Mittaamme pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Täydellinen FAI-raportti lähetetään sinulle hyväksyttäväksi.

5. Massatuotanto –Hyväksynnän jälkeen käytämme 200–400 kappaletta minuutissa. Prosessin aikana kriittisten mittojen tarkastuksia tehdään 2 000 kappaleen välein.

6. Alihankintana tehty pinnoitus tai anodisointi (tarvittaessa) –Teräs-, ruostumattomat tai alumiiniosat lähetämme erät sertifioiduille kumppaneillemme. Pinnoitteen paksuus varmistetaan XRF- tai pyörrevirralla.

7. Lopullinen lähtevä tarkastus –Käytämme optisia lajittelukoneita tarkastaaksemme osista 100 % pään geometrian, pituuden ja ontelon syvyyden. AQL-näyte (taso II, 1,0) vedetään leikkaustestausta varten. Jokaisen lähetyksen mukana tulee vaatimustenmukaisuustodistus.

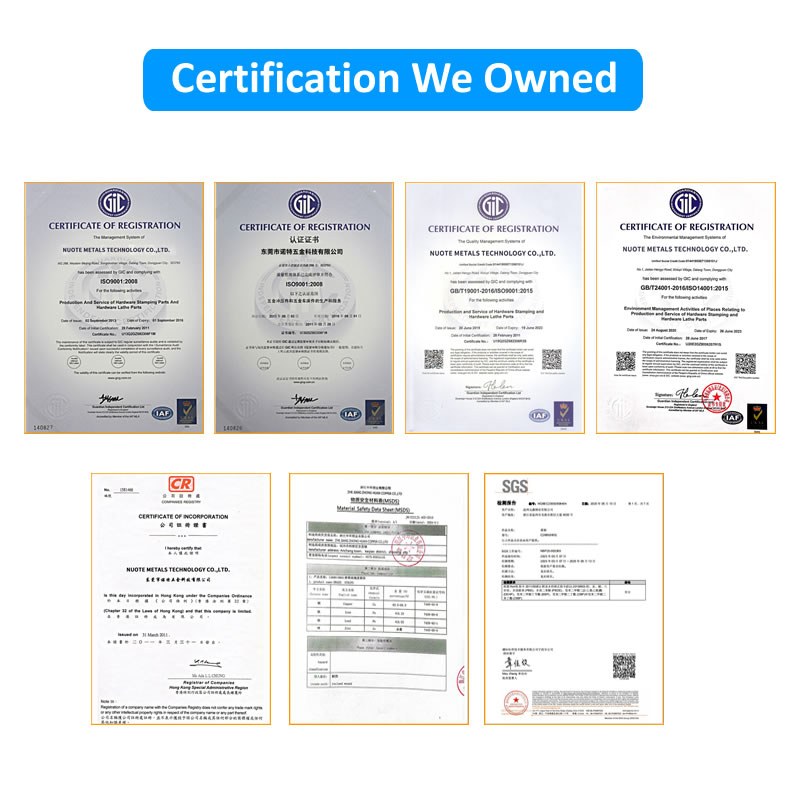

Laadunvarmistus ja sertifioinnit

Ristikon pään puoliputkimaisten niittien tuotantoamme tukevat:

Sertifioinnin laajuus

ISO 9001:2015 Laadunhallintajärjestelmä

RoHS (2011/65/EU) -vaatimustenmukaisuus kaikille materiaaleille

REACH SVHC -ilmoitus

IATF 16949 Saatavilla autoprojekteihin

Jokainen lähetys sisältää:

Myllyn testitodistus (materiaalin kemia ja kovuus)

Mittatarkastusraportti (10 kpl per erä)

Pinnoitus- tai anodisointitodistus (jos sellainen on)

Allekirjoitettu vaatimustenmukaisuustodistus

Läpinäkyvät käytännöt

• Näytekäytäntö – 20 ilmaista kappaletta mihin tahansa vakiokokoon (asiakas maksaa toimituskulut)
• Minimitilausmäärä – 2 000 kappaletta teräkselle/messingille; 3 000 ruostumattomasta teräksestä; 5000 alumiinille
• Toimitusaika – 7–10 arkipäivää varastossa oleville kooille; 15–20 päivää mukautetuille mitoille
• Työkaluvaraukset – Ei mitään vakiohalkaisijoiden ja päätyylejen osalta
• Palautuspolitiikka – vialliset osat vaihdetaan veloituksetta

Nuote metallit ei veloita uudelleennäytteenotosta, jos ensimmäiset esineet eivät täytä piirtotoleranssejasi.

Usein kysytyt kysymykset

K1: Milloin minun pitäisi valita ristikkopään puoliputkimainen niitti yleispään tai pyöreäpään niitin päälle?

V: Valitse ristikon pää, kun tarvitset leveimmän mahdollisen tukipinnan alimmalla profiililla. Ristikon pään halkaisija on 2,2–2,8 kertaa varren halkaisija verrattuna pyöreän pään 1,6–1,8 ja yleispään 2,0–2,2 kertaa. Sen pään korkeus on myös pienin (noin 25–30 % pään halkaisijasta). Tämä tekee ristikkopään puoliputkimaisista niiteistä ihanteellisia hauraille materiaaleille (muovit, lasikuitu, komposiitit), ylimitoitettuihin reikiin tai sovelluksiin, joissa niitti peitetään toisella kerroksella. Esimerkiksi tapaustutkimuksessamme alumiiniaitapaneeleilla käytettiin ristikon päätä välttääkseen ohuen putken kuoppia.

Q2: Voidaanko ristikkopään puoliputkimaisia ​​niittejä käyttää ulkoympäristöissä alumiinin ja teräksen kanssa yhdessä?

V: Kyllä, mutta sinun on hallittava galvaanista korroosiota. Kun alumiininiittiä käytetään teräsrakenteen kanssa (tai päinvastoin), kosteus muodostaa galvaanisen kennon. Suosittelemme kolmea ratkaisua: (1) käytä nailonista tai kumista eristävää aluslevyä pään ja hännän alla, (2) levitä paksu jauhemaalaus tai anodisoitu kerros alumiininiitille tai (3) käytä 316 ruostumatonta niittiä alumiinilla ja hyväksy pieni galvaaninen potentiaali (hyväksyttävä kuivassa ilmastossa). Käytimme ulkoaitakotelossamme alumiininiittejä alumiinikiskoilla - ei galvaanista ongelmaa. Jos sinun on liitettävä alumiini teräkseen, ota yhteyttä suunnittelutiimiimme saadaksesi erityisiä suosituksia.

Kysymys 3: Mikä on enimmäispitoalue ristikkopään puoliputkimaisille alumiininiiteille? Osaatko tehdä pidempiä tynnyreitä?

V: Tavallisten alumiiniristikkojen puoliputkimaisten niittien piipun pituus on jopa 20 mm halkaisijaltaan 5 mm, mikä tarjoaa pitoa jopa 7 mm:iin. Paksuille pinoille tarjoamme mukautettuja tynnyrin pituuksia 30 mm asti (halkaisijaltaan 6 mm ja 8 mm). Alumiini on kuitenkin pehmeämpää kuin teräs, joten erittäin pitkät tynnyrit voivat vääntyä kovettumisen aikana. Suosittelemme rajoittamaan pitoa 2,5× varren halkaisijaan alumiinille. Paksumpia alumiinikokoonpanoja varten harkitse kiinteitä niittejä tai käytä teräsniittejä eristyslevyillä. Anna tarkka pinon paksuus, niin laskemme optimaalisen piipun pituuden.

Miksi valita meidät ristikkopään puoliputkiniiteille

Talon sisäinen kylmäsuuntaus – täysi hallinta vaijerista valmiiseen niittiin

Vakiokoot 3mm - 8mm teräksestä, ruostumattomasta teräksestä, alumiinista, messingistä

100 % optinen lajittelu pään geometrian ja ontelon syvyyden mukaan

Ilmainen näyteohjelma – testiasetus ennen tuotantoa

Täysi jäljitettävyys – MTC-, CoC- ja pinnoitusraportit jokaisen tilauksen yhteydessä

Ota yhteyttä Nuote Metalsiin tänään ja pyydä näytepaketti tai vaatimustenmukaisuuspaketti ristikkopään puoliputkiniittien projektiisi.
