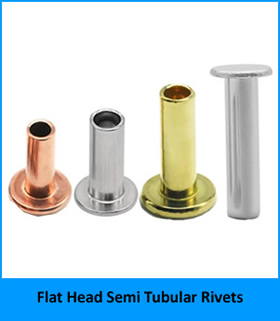

Litteät puoliputkimaiset niitit

Kun liitos vaatii täydellisen sileän pinnan ilman ulkonevia niitinpäitä, tasapäiset puoliputkiniitit tulevat valituksi kiinnikkeeksi. Näissä komponenteissa yhdistyvät upotetun pään matalaprofiilinen estetiikka ja onton pään rakenteen asennustehokkuus.

Nuote metalliton valmistanut tarkkuuskiinnikkeitä yli kahden vuosikymmenen ajan. Litteäpäiset puoliputkiniitimme palvelevat toimialoja, joilla pinnan sileydellä on väliä – lentokoneiden sisäpaneeleista kulutuselektroniikan koteloihin ja arkkitehtonisiin metallitöihin.

Mitä ovat litteät puoliputkimaiset niitit?

Litteäpäisten puoliputkimaisten niittien takapäässä on matala ontto ontelo (tyypillisesti 30–50 % varren pituudesta) ja litteä, matalaprofiilinen pää vastakkaisella puolella. Termi "puoliputkimainen" tarkoittaa, että onton syvyys on noin puolet varren kokonaispituudesta.

Määrittelevä ominaisuuslitteät puoliputkimaiset niititon pään geometria. Toisin kuin soikeat tai pyöreät päät, jotka ovat ylpeitä pinnasta, litteä pää istuu samalla tasolla materiaalipinnan kanssa tai hieman sen alapuolella, kun se on oikein asennettu.

Tällä suunnittelulla on kolme erillistä etua:

Sileät ulkopinnat ilman tarttumiskohtia

Pienempi säätövoima verrattuna kiinteisiin niitteihin (tyypillisesti 25–30 % kiinteän niitin voimasta)

Hallittu materiaalin muodonmuutos puristamisen aikana

Erilaiset niitit Nuote Metals Make

Nuote metallitvalmistaa niitit eri päätyypeillä, kuten litteäpäiset niitit, pyöreäpäiset niitit, upotetut pääniitit, ristikkopääniitit, sienipääniitit jne.

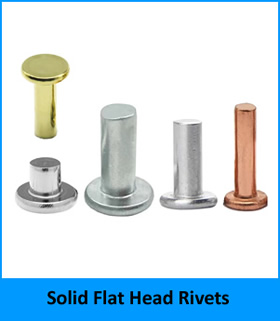

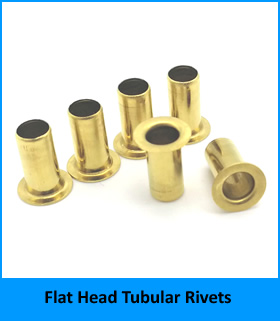

1. Litteäpäiset niitit, mukaan lukien tasapäiset kiinteät niitit, litteäpäiset puoliputkiniitit, litteäpäiset putkimaiset niitit.

Haluatko tietää lisää litteäpäisistä niiteistämme? klikkaa vain

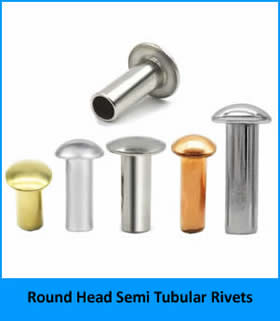

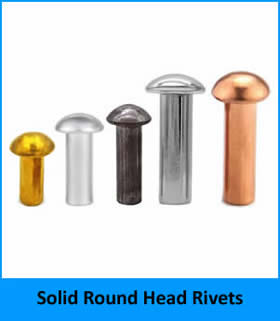

2. Pyöreäpäiset niitit, mukaan lukien pyöreäpäiset kiinteät niitit ja pyöreäpäiset puoliputkiniitit.

Napsauta  saadaksesi lisätietoja pyöreäpäisistä niiteistämme.

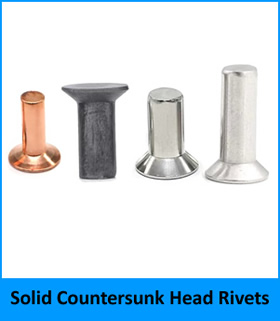

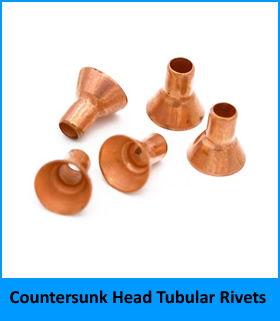

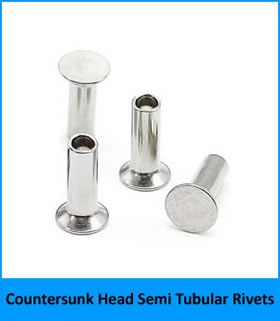

3. Upotetun pään niitit, mukaan lukien upotetun pään kiinteät niitit, upotetun pään puoliputkiniitit, upotetun pään putkimaiset niitit.

Jos haluat saada lisätietoa upotuspään niiteistä, napsauta

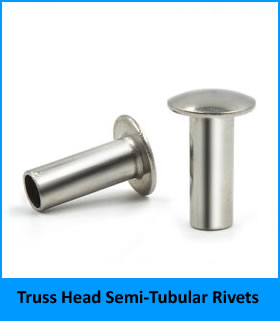

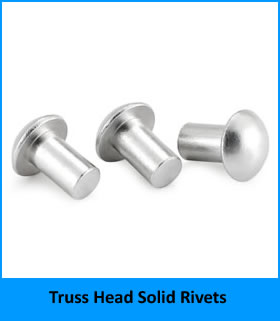

4. Ristikon pään niitit, mukaan lukien ristikkopään kiinteät niitit ja ristikkopään puoliputkimaiset niitit.

Tarvitsetko lisätietoa ristikkopään niiteistä? Napsauta vain

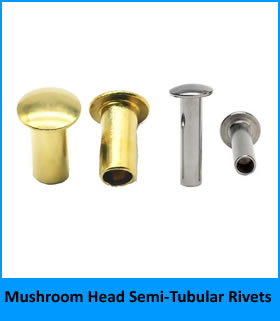

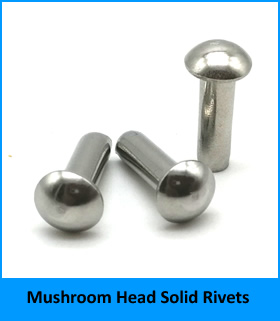

5. Sienipään niitit, mukaan lukien sienipään kiinteät niitit ja sienipään puoliputkimaiset niitit.

Napsauta  saadaksesi lisätietoja sienipääniiteistämme.

Miksi valita litteät puoliputkimaiset niitit muiden kiinnitystyyppien sijaan?

Ennen kuin tarkastelet teknisiä tietoja, pohdi, missä Nuote Metals suosittelee tasapäisiä puoliputkimaisia ​​niittejä vaihtoehtojen sijaan:

Näkyvät tuotepinnat, joissa ulkonäöllä on merkitystä (kulutustavarat, huonekalut, autojen sisustus)

Aerodynaamiset tai hydrodynaamiset sovellukset, joissa ulkonevat päät aiheuttavat vastusta

Liukuvat tai vierivät kosketuspinnat, joissa kohotetut päät häiritsevät liikettä

Ohuet materiaalit, jotka eivät kestä kiinteiden niittien suuria kiinnitysvoimia

Massatuotantoympäristöt, jotka vaativat nopeaa ja johdonmukaista asennusta

Vertailu muihin niittipäätyyleihin

Nuote metallitin tasapäisten puoliputkiniittien yksityiskohtaiset tuoteparametrit

Kaikki Nuote Metalsin tasapäiset puoliputkiniitit on valmistettu vähähiilisestä teräksestä tai alumiinista käyttötarpeen mukaan. Tasainen pää on suunniteltu ISO 7823 upotuspään mittojen mukaan, mikä varmistaa yhteensopivuuden tavallisten upotustyökalujen kanssa.

Materiaalitiedot

Vakiomitat

Nuote metallitvalmistaa tasapäisiä puoliputkimaisia ​​niittejä seuraavassa vakiokokoluokassa. Mukautetut mitat ovat saatavilla pyynnöstä.

Toleranssit: Varren halkaisija ±0,05mm, pään halkaisija ±0,1mm, kokonaispituus ±0,15mm. Onton syvyys on noin 50 % tynnyrin pituudesta tavallisissa puoliputkimaisissa niiteissä.

Mekaaniset suorituskykytiedot (teräs, halkaisija 3 mm)

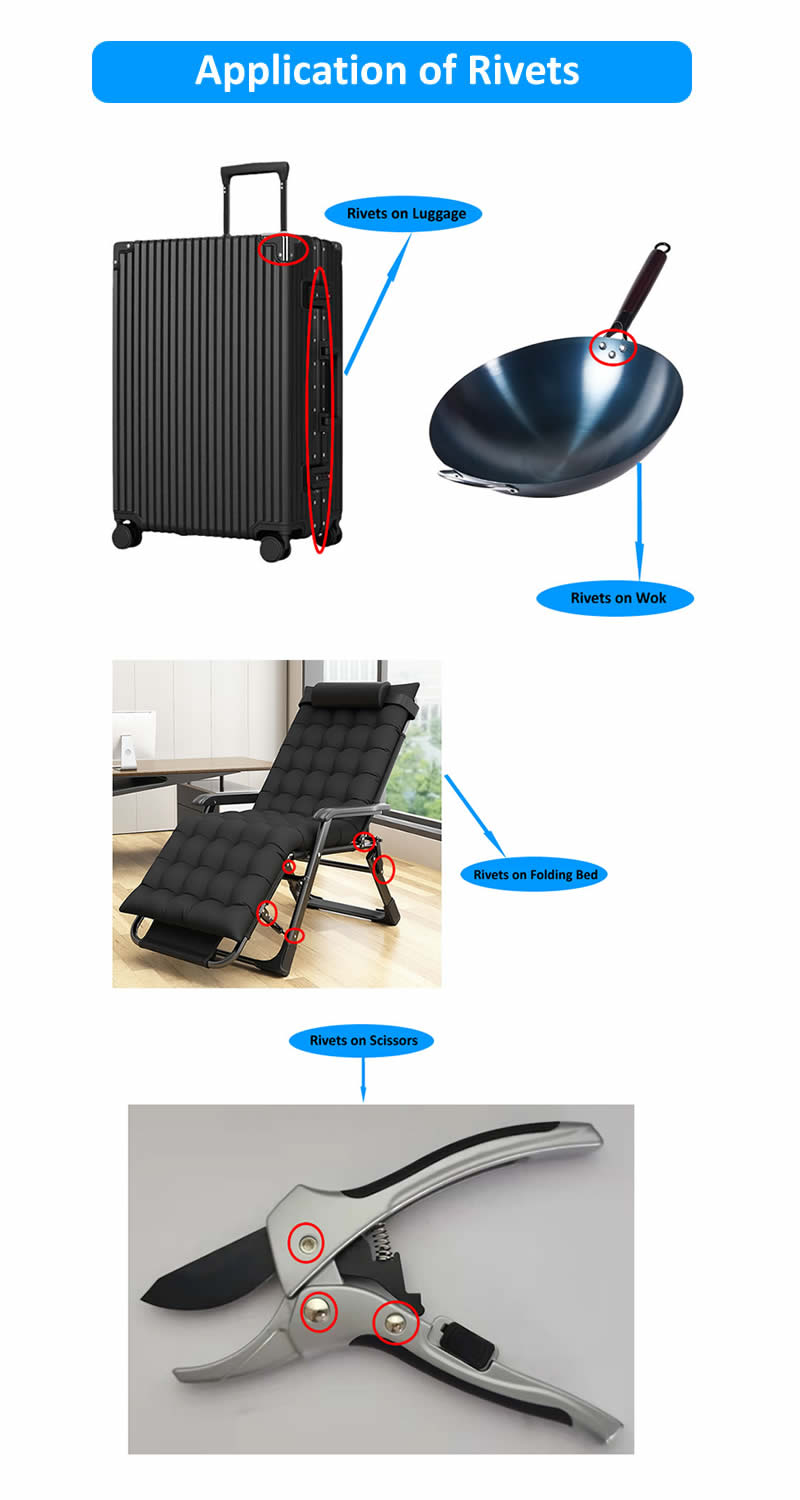

Litteäpäisten puoliputkimaisten niittien sovellukset

Nuote metallittoimittaa tasapäisiä puoliputkimaisia ​​niittejä teollisuudenaloille, jotka vaativat tasopinnan viimeistelyä. Alla on yleisimmät käyttötapaukset:

Ilmailu ja ilmailu

Ohjaamon sisäpaneelin kiinnitys

Yläpuolella olevien säilytysastioiden kokoonpanot

Keittiön laitteiden asennus

Istuimen kiskot ja verhoilupaneelit

Tasainen viimeistely estää matkustajien vaatteiden tarttumisen ja vähentää ilmanvastusta herkillä alueilla.

Kuluttajaelektroniikka

Kannettavan tietokoneen ja tabletin rungon kokoonpano

Virtalähteen kotelon kiinnitys

Kaiuttimen säleikön asennus

Akkulokeron sulkimet

Litteäpäiset niitit mahdollistavat ohutprofiilisten laitteiden suunnittelun ilman näkyviä kiinnikkeitä.

Autojen sisätilat

Ovipaneelin verhoilun kiinnitys

Kojelaudan komponenttien kokoonpano

Turvavyön ankkurin suojalevyt

Kannen tukikiinnitys

Sileä pinta parantaa sisätilojen estetiikkaa ja estää verhoilun vaurioitumisen.

Arkkitehtoniset metallityöt

Kaiteen ja kaiteen kokoonpano

Koristeellinen metallipaneelikiinnitys

Hissin sisäverhoilu

Näyttelyosaston rakentaminen

Litteät niitit luovat puhtaat, ammattimaiset näkyvät liitokset.

Huonekalujen valmistus

Metalliset tuolin ja pöydän rungot (alapuoli, josta pää näkyy)

Arkistokaapin laatikoiden etuosat

Lukitusmekanismin asennuslevyt

Koristeellinen metalliinlay-kiinnitys

Laadunvarmistus – EEAT käytännössä

Nuote metallitosoittaa kokemusta, asiantuntemusta, arvovaltaisuutta ja luottamusta dokumentoitujen valmistusprosessien ja todennettavissa olevien laatutietojen avulla.

Kokemus Precision Cold Headingista

Tuotantolaitoksemme on valmistanut tasapäisiä puoliputkimaisia ​​niittejä yli 20 vuoden ajan. Käytämme nopeita kylmäpäällystyskoneita prosessin sisäisellä mittavalvonnalla. Jokainen niitti muodostetaan yhtenä jatkuvana prosessina, mikä varmistaa johdonmukaisen pään geometrian ja samankeskisen ontelosyvyyden.

Upotuspään geometrian asiantuntemus

Litteäpäiset niitit vaativat tarkan pään kulman säädön. Nuote Metals käyttää optisia profiiliprojektoreita pään kulman (90° tai 100° asiakkaan toiveiden mukaan) ja pään ja varren välisen samankeskisyyden tarkistamiseen. Pään kulman toleranssimme on ±1°, mikä ylittää yleiset alan standardit.

Auktoriteetti vaatimustenmukaisuuden kautta

Litteäpäiset puoliputkimaiset niitimme on valmistettu:

ANSI/ASME B18.1.2 (pienet kiinteät niitit – upotetun pään mitat ovat voimassa)

ISO 14581 (Upotetut litteät niitit)

ISO 9001:2015 Laadunhallintajärjestelmät

RoHS-yhteensopivuus elektroniikkasovelluksissa

Luota dokumentaation kautta

Nuote metallittarjoaa analyysitodistuksen (CoA) jokaiseen litteän pään puoliputkiniittien lähetykseen, mukaan lukien:

Raaka-ainetodistus (tehtaan testiraportti)

Mittojen tarkastuspöytä (pään halkaisija, varren halkaisija, kokonaispituus, onton syvyys)

Kovuustestin tulokset (Rockwellin asteikko)

Pinnan viimeistelyn tarkastuspöytäkirja

Upotuspään kulman tarkistus

Asennusopas tasapäisille puoliputkimaisille niiteille

Tasapäisten puoliputkimaisten niittien oikea asennus vaatii huomiota upotuksen valmisteluun. Noudata näitä Nuote Metalsin ohjeita:

Valmistelu ennen asennusta

Upota yläreikä poralla tai upotusterällä, joka vastaa niitin pään kulmaa (90° tai 100°)

Syvennä upotus niin, että niitin pää on 0,05–0,10 mm materiaalin pinnan alapuolella

Poraa läpimenevä reikä halkaisijaan = varren halkaisija + 0,25 mm (0,010 ″)

Poista jäysteet reiän molemmilta puolilta varmistaaksesi niitin tasaisen työntämisen

Asennusmenetelmät

Tapa 1 – Manuaalinen niitin asetin litteällä meistillä

Työnnä niitti valmistettujen reikien läpi (pää menee upotetun puolen sisään)

Aseta tasapintainen setteri onttoa häntää vasten

Lyö setteriä vasaralla kääntääksesi häntä ulospäin

Pysähdy, kun häntä muodostaa litteän, tasaisen napin

Menetelmä 2 – Pneumaattinen puristin (suositus tuotantoon)

Käytä niittipuristinta, jossa on litteä alasin ja säädettävä syvyysrajoitin

Käytä kontrolloitua painetta, kunnes ontto häntä laajenee kokonaan

Varmista, että pää on tasaisesti pinnan kanssa tai sen alla

Menetelmä 3 – Orbitaalinen niittaus (herkät kokoonpanot)

Elektroniikassa tai ohuissa materiaaleissa orbitaalinen (spin)niitaus käyttää pientä radiaalivoimaa

Tämä menetelmä minimoi materiaalin jännityksen ja estää pään vaurioitumisen

Asennuksen jälkeinen tarkastus

Vedä sormella niitin pään poikki – se ei saa tarttua tai työntyä ulos

Tarkista puristettu häntä – sen tulee olla tasainen, ilman halkeamia

Suorita vetotesti näyteniiteille tarkistaaksesi puristusvoiman

Usein kysyttyjä kysymyksiä litteistä puoliputkimaisista niiteistä

Alla on yleisimmät vastaanottamansa tekniset tiedustelutNuote metallitkoskien tasapäisiä puoliputkimaisia ​​niittejä.

K1: Mitä eroa on tasapäisten puoliputkimaisten niittien ja tavallisten kiinteiden litteäpäisten niittien välillä? Miksi valitsisin puoliputkisen version?

V: Olennainen ero on ontto ontelo tasapäisten puoliputkimaisten niittien pyrstössä. Kiinteissä litteäpäisissä niiteissä ei ole onteloa, ja ne vaativat suurta puristusvoimaa (käytettäessä apupalkkia tai niittipistoolia) hännän muodostamiseksi. Puoliputkimaiset niitit vaativat noin 70–75 % vähemmän säätövoimaa, koska vain putkiprofiilin ohuen seinämän tarvitsee rullata ulospäin. Tämä pienempi voima nopeuttaa asennusta, vähentää käyttäjän väsymistä ja ohuiden tai herkkien materiaalien muodonmuutosriskiä. Lisäksi puoliputkimaiset niitit tuottavat johdonmukaisemman massatuotannon, koska materiaalin siirtymä on ennustettavissa. Nuote Metals suosittelee tasapäisiä puoliputkimaisia ​​niittejä kaikkiin sovelluksiin, joissa kokoonpano sisältää ohutta metallilevyä (alle 2 mm), muovia tai komposiitteja. Kiinteät niitit ovat edelleen suositeltavia äärimmäisissä rakenteellisissa kuormiuksissa, joissa suurin leikkauslujuus on ainoa prioriteetti.

Q2: Kuinka valitsen oikean piipun pituuden tasapäisille puoliputkimaisille niiteille, kun materiaalipinon paksuus vaihtelee kokoonpanon välillä?

V: Tämä on yleinen haaste kokoonpanoissa, joissa on porrastetut tai kartiomaiset materiaalipinot. Tasapäisten puoliputkimaisten niittien tynnyrin pituuden on oltava riittävä ulottumaan materiaalipinon paksuimman osan läpi ja lisäksi 1,0–1,5 mm puristusmuodostusta varten. Vaihtuvapaksuudelle Nuote Metals suosittelee jompaakumpaa kahdesta lähestymistavasta. Käytä ensin paksuinta materiaalipinoa piipun pituuden määrittämiseen – niitti toimii edelleen ohuemmissa osissa, vaikka kiinnitysosa saattaa olla hieman korkeammalla. Toiseksi, jos paksuus vaihtelee huomattavasti (yli 2 mm ero), harkitse kahden eri pituuden käyttämistä kokoonpanon eri vyöhykkeillä. Vakiotuotantotoleranssimme sallivat tynnyrin pituuden vaihtelun ±0,15 mm, mikä mahdollistaa normaalin valmistusvaihtelun. Äärimmäisiin tapauksiin Nuote Metals tarjoaa porrastettuja tynnyrimalleja, joissa ontto syvyys vaihtelee varren varrella – ota yhteyttä tekniseen tiimiimme räätälöityä suunnittelua varten.

K3: Voidaanko litteäpäisiä puoliputkimaisia ​​niittejä käyttää sokeissa sovelluksissa, joissa en pääse käsiksi takapuolelle asennuksen jälkeen?

V: Ei. Määritelmän mukaan litteät puoliputkimaiset niitit vaativat pääsyn kokoonpanon molemmille puolille. Pää asennetaan yhdeltä puolelta, ja pyrstöyn on päästävä käsiksi asetustyökalun (vasara, puristin tai orbitaaliniitti) kiinnittämistä varten. Kaihlasovelluksiin, joissa vain toinen puoli on käsillä, Nuote Metals suosittelee sokniittejä (tunnetaan myös nimellä pop-niitti) tai itsestään lävistäviä niittejä. Jos kuitenkin tarvitset litteää päätä sokeassa sovelluksessa, harkitse tasapäisiä sokkopiittejämme (vetotyyppi uppopäällä) – nämä ovat eri tuoteperhe, mutta ne saavuttavat samanlaisen pinnan. Ota yhteyttä Nuote Metalsiin erityisillä pääsyrajoituksillasi, niin suosittelemme sopivaa kiinnitystyyppiä.

Q4: Miten pään kulma (90° vs 100°) vaikuttaa tasapään puoliputkimaisten niittien suorituskykyyn?

V: Pään kulma määrittää, kuinka niitti asettuu upotettuun reikään. Nuote Metals valmistaa tasapäisiä puoliputkimaisia ​​niittejä, joissa on joko 90° tai 100° pääkulma. 90° pää on perinteinen standardi tuumajärjestelmäkiinnittimille, ja se on edelleen yleinen Pohjois-Amerikan teollisuussovelluksissa. 100° pää on ISO- ja ilmailustandardien (esim. NAS-niittien) määrittelemä ja tarjoaa hieman matalamman upotuksen, mikä vähentää jännityskeskittymää reiän ympärillä. Useimmissa yleisissä sovelluksissa molemmat kulmat toimivat samalla tavalla, jos upotustyökalu vastaa niitin pään kulmaa. Kriittinen sääntö on tämä: älä koskaan sekoita kulmia. 100 asteen niitti 90 asteen upotuksessa istuu ylpeänä pinnasta; 90 asteen niitti 100 asteen upotuksessa istuu pinnan alapuolella, mutta voi heilua tai ei istu kunnolla. Nuote Metals merkitsee selvästi pään kulman kaikkiin tuotepakkauksiin ja sertifikaatteihin. Jos olet epävarma, pyydä näytteitä sopivuuden varmistamiseksi.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa tasapäisten puoliputkimaisten niittien valmistuksessa?

Oikean toimittajan valitseminen varmistaa tasaisen pään geometrian, luotettavan kiinnityksen ja kilpailukykyisen hinnoittelun. Nuote Metals tarjoaa:

Varaston saatavuus: 3000+ yleistä kokoa varastossa (teräs ja alumiini)

Räätälöity valmistus: Työkalu ei-standardille halkaisijalle, pään kulmille tai onteloille

Kilpailukykyinen MOQ: 10 000 kpl vakiokokoille; 50 000 kappaletta mukautetuille mitoille

Ilmaiset näytteet: Saatavana varastossa oleville kokoille (asiakas maksaa lähetyksen)

Tekninen tuki: Asennusohjeet, asetustyökalusuositukset ja vianetsintä

Globaali toimitus: Logistiikkatuki Pohjois-Amerikkaan, Eurooppaan, Aasian ja Tyynenmeren alueelle sekä Etelä-Amerikkaan

100 % tarkastus: Jokainen erä tarkastetaan ennen lähetystä säilytetyillä näytteillä

Ota yhteyttä Nuote Metalsiin tänään ja pyydä näytesarja, mittapiirustus tai tarjous tasapäisten puoliputkiniittien sovelluksestasi.
