Tarkkuuskomponentit kriittisiin kokoonpanoihin – Kun jokaisella liitännällä on merkitystä

Tarkkuusosa arvioidaan sen oman piirustuksen perusteella. Tarkkuuskomponentti arvioidaan sen mukaan, kuinka se sopii, liikkuu, tiivistää tai johtaa, kun se kootaan muiden kanssa. Tämä ero muuttaa kaiken – noudattamasi toleranssit, tarkastamasi ominaisuudet ja ennen toimitusta suorittamasi testit.

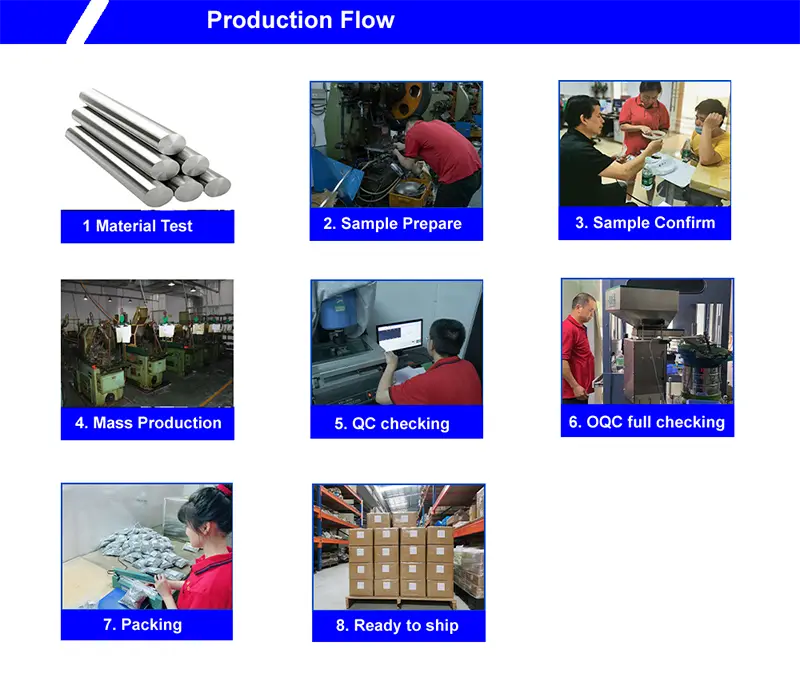

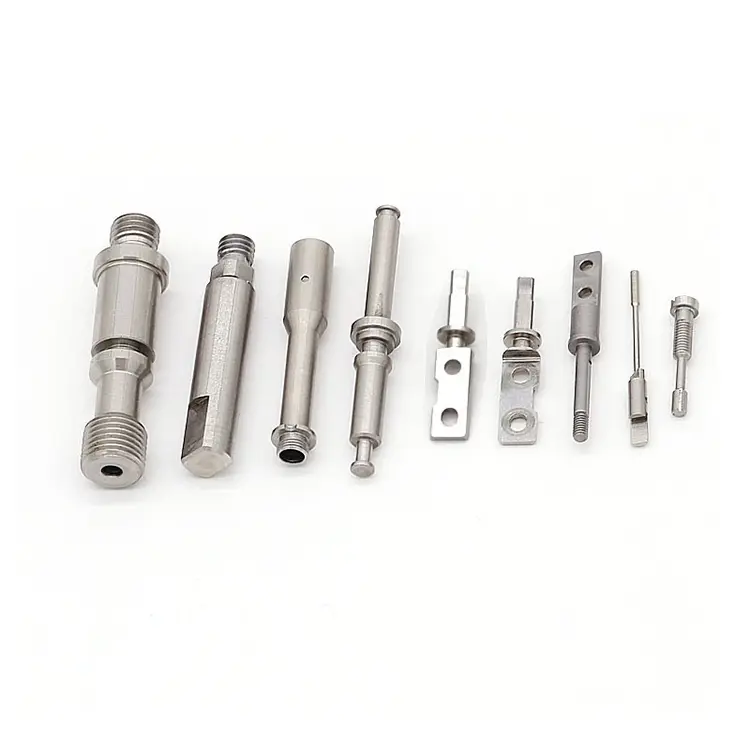

Nuote Metalsilla valmistammeCNC-tarkkuuskomponentitkokoonpanoille, joissa vika ei ole vaihtoehto: kirurgiset instrumentit, polttoaineen ruiskutusjärjestelmät, optiset kiinnikkeet ja ilmailutoimilaitteet. Emme vain koneista piirustukseen. Hallitsemme toleranssiketjun raaka-aineesta toimivaan kokoonpanoon, joten vastaanottamasi komponentti toimii ensimmäisellä kerralla – ja joka kerta sen jälkeen.

Mikä erottaa tarkkuuskomponentin tarkkuusosasta?

Tarkkuusosa täyttää yksilölliset mitat. Tarkkuuskomponentin tulee myös:

• Sopii yhteen liitososien kanssa– välyksen tai häiriön on oltava oikea koko toleranssialueella.

• Toiminta kuormitettuna– siirrä, sinetöi tai johda ilman sitoutumista, vuotamista tai signaalin katoamista.

• Selviydy kokoonpanosta– ei muotoudu tai halkeile puristettaessa, kiristettäessä tai pinottaessa.

• Säilytä suorituskyky ajan mittaan– kestää kulumista, väsymistä ja lämpökiertoa.

Tämä tarkoittaa, että tarkastamme enemmän kuin halkaisijat ja pituudet. Tarkistamme kokoonpanoliitännät – pinnat, jotka koskettavat muita osia. Testaamme toimintaa – liikettä tai tiivistettä, jonka komponentti suorittaa. Ja dokumentoimme jäljitettävyyden – joten jos kenttävika tapahtuu, voimme jäljittää sen takaisin tiettyyn erään, koneeseen ja käyttäjään.

Toleranssiketju – kuinka hallitsemme käyttöliittymiä

Kun komponentissa on kolme liitäntäpintaa, joista jokaisella on oma toleranssinsa, kokoonpano voi epäonnistua, vaikka jokainen yksittäinen mitta olisi spesifikaatioiden sisällä. Tämä on toleranssiketjun ongelma. Hoidamme sen seuraavasti:

1. Kriittisten rajapintojen tunnistaminen ajoissa.

DFM-tarkistuksen aikana merkitsemme jokaisen pinnan, joka sopii yhteen toisen osan kanssa. Näillä ominaisuuksilla saadaan tiukemmat toleranssit, omat mittarit ja 100 % tarkastus – ei näytteenottoa.

2. Käytä toiminnallisia mittareita, ei vain mikrometrejä.

Liitosakselia simuloiva tulppamittari kertoo enemmän kuin mikrometrilukeman. Rakennamme mukautettuja mittareita kriittisiin liitäntöihin, jotta tiedämme, että komponentti sopii – ei vain, että se mittaa oikein.

3. Peruspisteen hallinta operaatioiden välillä.

Jos sorvaus viittaa yhteen pintaan ja jyrsintä viittaa toiseen, liitännät eivät ehkä kohdistu. Käytämme yhtä peruspistettä kaikissa operaatioissa, joten jokainen ominaisuus on sijoitettu suhteessa samaan origoon.

4. Tarkistaminen lämpökäsittelyn ja viimeistelyn jälkeen.

Lämpökäsittely siirtää materiaalia. Pinnoitus lisää paksuutta. Koneistuksen jälkeen täydellisesti mitattu käyttöliittymä ei välttämättä sovi pinnoituksen jälkeen. Tarkistamme kriittiset rajapinnat kaikkien viimeistelytoimintojen jälkeen – ei ennen.

Voimamme – yksittäisistä osista osakokoonpanoihin

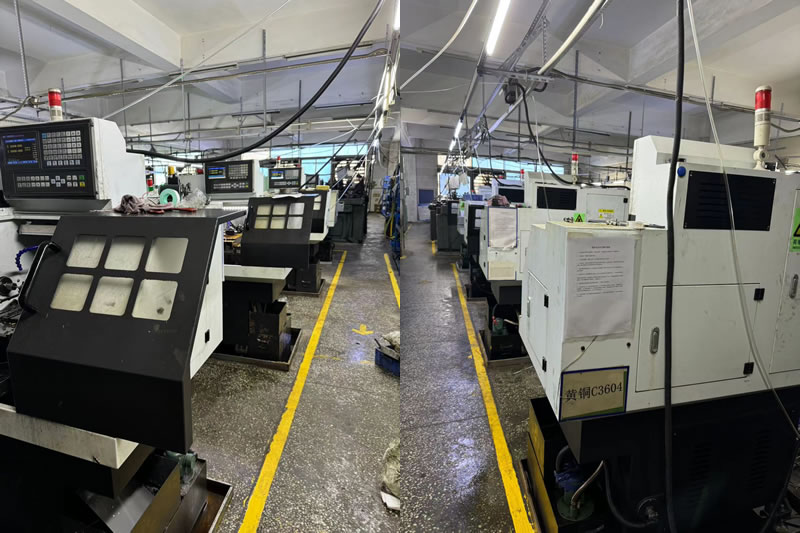

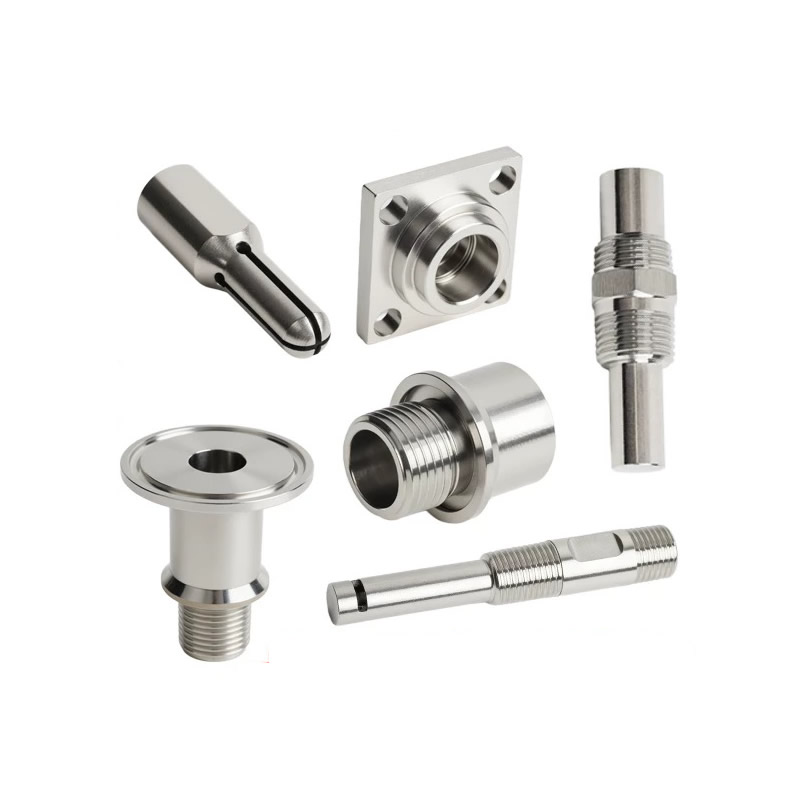

Nuote Metals tarjoaaCNC-tarkkuuskomponentiteri prosesseissa ja materiaaleissa. Mutta todellinen arvomme on integraatio – voimme koneistaa useita osia, viimeistellä ne ja koota ne osakokoonpanoksi, joka saapuu valmiina tuotantolinjallesi.

Materiaalit:Ruostumaton teräs, seosteräs, alumiini, titaani, messinki, kupari ja tekniset muovit.

Äänenvoimakkuus:Prototyyppi (1–50), pieni volyymi (50–5 000), suuri volyymi (5 000–500 000+).

Toiminnallinen testaus – vaihe, jonka useimmat toimittajat ohittavat

Täydellisesti mittaava komponentti voi silti epäonnistua kokoonpanossa. Akseli, joka täyttää halkaisijatoleranssin, voi takertua, kun se painetaan koteloon. Tiivistepinta, joka täyttää Ra 0,4 μm, voi vuotaa paineen alaisena. Testaamme toimivuutta, emme vain mittoja.

Testit, joita teemme tarkkuuskomponenteille:

• Press-fit simulaatio– tarkista häiriö ja sisäänvientivoima.
• Vuototestaus– ilma- tai heliumvuototesti tiivistetyille komponenteille.
• Sähkön jatkuvuus– johtaville komponenteille ja maadoitusreiteille.
• Liike ja aivohalvaus– venttiileille, toimilaitteille ja liukuosille.
• Vääntömomentti ja kierrekytkentä– kierreliitäntöihin.

Jokainen testi dokumentoidaan todellisilla mitatuilla arvoilla. Saat toimituksen testiraportin lähetyksesi mukana – ei vain mittaraporttia.

Todellinen esimerkki – Kirurgisen nitojan komponenttisarja

Saksalainen lääketieteellisten laitteiden valmistaja tarvitsi viiden tarkkuuskomponentin sarjan, jotka koottaisiin kirurgiseksi nitojan kasetiksi. Komponenttien piti sopia yhteen ilman välystä, toimia tasaisesti ja kestää etyleenioksidisterilointia.

Haaste:

Heidän edellinen toimittajansa koneisti jokaisen komponentin yksilöllisen piirustuksensa mukaan. Mutta koottuna nitoja epäonnistui – toleranssiketju salli liikaa liikettä alasimen ja patruunan välillä.

Mitä teimme toisin:

• Tunnistasi kolme kriittistä liitäntää komponenttien välillä DFM-tarkistuksen aikana.
• Koneistettiin kaikki viisi komponenttia samassa tarkkuuskennossa käyttäen samaa peruspistettä.
• Rakennetut toiminnalliset mittarit sopivuuden ja liikkeen tarkistamiseksi ennen toimitusta.
• Suoritettu kuivakokoonpano ja toimintaiskutestaus 100 %:lle yksiköistä.
• Toimitettu 2 200 sarjaa ilman kokoonpanon hylkäämistä. Asiakas eliminoi saapuvan tarkastuksen ja lyhensi kokoonpanoaikaa 15 %.

Usein kysyttyjä kysymyksiä CNC-tarkkuuskomponenteista

Q1: Mitä eroa on tarkkuuskomponentilla ja tarkkuusosalla?

V: Tarkkuusosa täyttää omat piirustusmitat. ACNC-tarkkuuskomponenttion myös sopia ja toimittava yhteensopivien osien kanssa. Tämä tarkoittaa, että tarkastamme rajapinnat, testaamme liikettä tai tiivistystä ja hallitsemme useiden ominaisuuksien toleranssiketjua. Jos lähetät meille piirustuksen yhdestä osasta, koneistamme sen. Jos lähetät meille joukon osia, jotka kootaan yhteen, hallitsemme liitännät ja toimitamme toimivan osakokoonpanon.

Q2: Voitko koota komponentteja useista materiaaleista?

V: Kyllä. Koneistelemme ruostumattomasta teräksestä, alumiinista, titaanista, messingistä, kuparista ja muovista valmistettuja komponentteja – sitten kokoamme ne puristusliitoksilla, kierteitettyinä, pinottuina tai sidottuina liitoksina. Steriloitaville tai kemikaaleille altistetuille komponenteille valitsemme materiaalit ja viimeistelyt, jotka kestävät ympäristöä. Jokaisen kokoonpanon toiminta on testattu ja dokumentoitu jäljitettävyystietueella.

Q3: Kuinka varmistat, että tarkkuuskomponentti sopii kokoonpanooni?

V: Käytämme toiminnallisia mittareita, jotka simuloivat liitososaa. Liitäntäakselin halkaisijaa vastaava tulppamittari kertoo meille enemmän kuin mikrometrin lukema. Kriittisiä liitäntöjä varten rakennamme mukautettuja mittareita ja tarkastamme 100 % tuotannosta – ei vain näytteitä. Suoritamme myös kuivakokoonpanon ja toimintatestauksen ennen toimitusta, jotta tiedät komponentin toimivan ennen kuin se saapuu linjallesi. Nuote Metals toimittaa toimintatestausraportin jokaisesta tarkkuuskomponenttitilauksesta.
