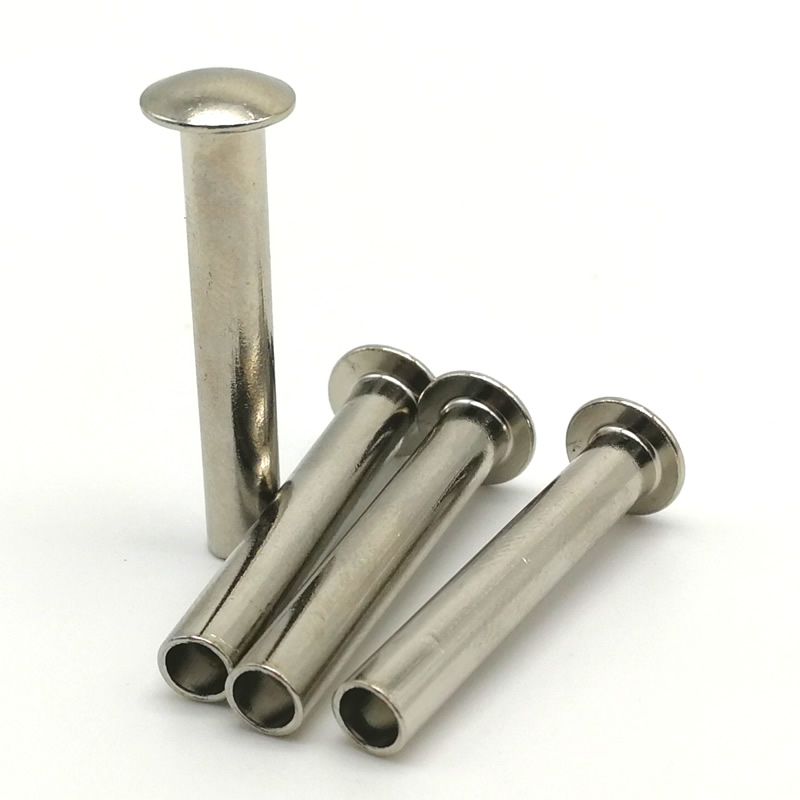

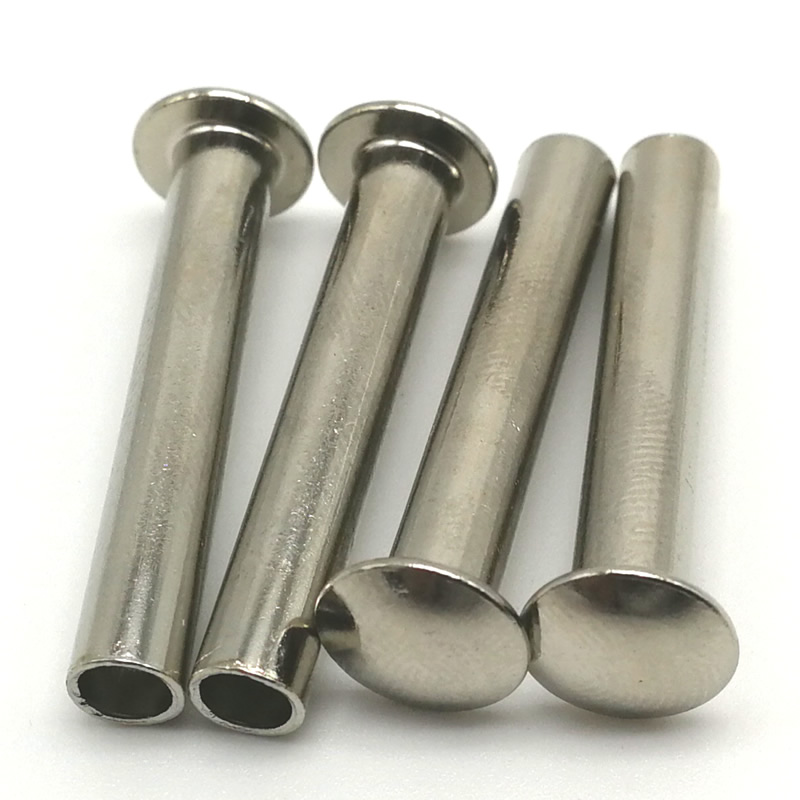

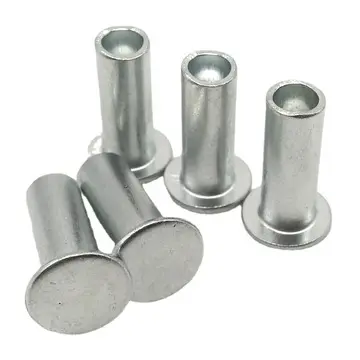

Teräksiset puoliputkiniitit

Kun kokoonpanolinjasi tarvitsee nopeutta, mutta liitoksen on silti kestettävä,teräksinen puoliputkimainen niittitarjoaa selkeän edun. Toisin kuin kiinteä niitti, joka vaatii suurta voimaa ja raskaita laitteita, puoliputkimainen rakenne – osittain ontto pyrstössä – vähentää asetusvoimaa noin 70 % säilyttäen suurimman osan leikkauslujuudesta. Tuloksena on kiinnitin, joka asennetaan nopeasti, toimii kevyemmällä työkalulla ja tarjoaa silti pysyvän, luotettavan liitoksen.

Nuote Metals kylmäpäiset puoliputkiniitit vähähiilisestä teräksestä (1008, Q195) valinnaisella sinkitys- tai mustaoksidipinnoitteella. Tämä opas kattaa tekniset spesifikaatiomme, kylmäpääprosessin, laadunvalvontatyönkulkumme ja yhden todellisen esimerkin laitteistoteollisuudesta.

Eri valmistamamme niitimateriaalit

Valmistamme Niiteistä erilaisia ​​materiaaleja, kuten messinkiniittejä, teräsniittejä, ruostumattomia niitit, alumiininiittejä ja kupariniittejä.

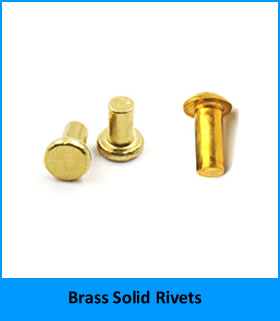

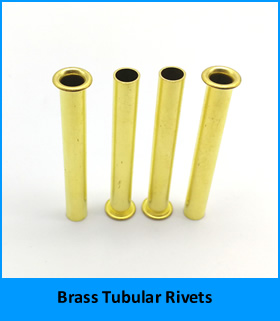

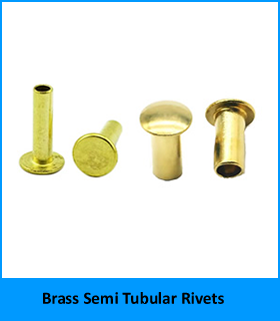

1. Messinkiniitit, mukaan lukien messingiset kiinteät niitit, messingiset puoliputkiniitit, messinkiputkiniitit.

Napsauta  nähdäksesi lisää messinkiniiteistämme.

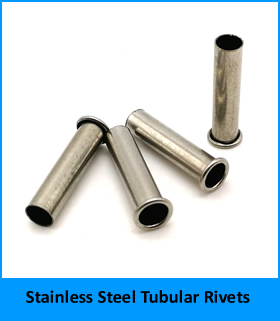

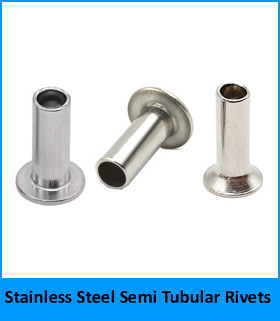

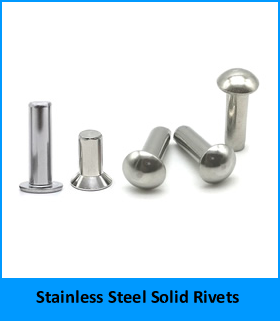

2. Ruostumattomasta teräksestä valmistetut niitit, mukaan lukien ruostumattomasta teräksestä valmistetut kiinteät niitit, ruostumattomasta teräksestä valmistetut puoliputkiniitit, ruostumattomasta teräksestä valmistetut putkimaiset niitit.

Haluatko tietää lisää ruostumattomasta teräksestä valmistetuista niiteistämme? klikkaa vain

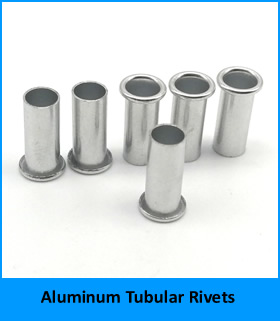

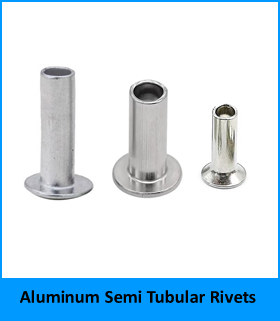

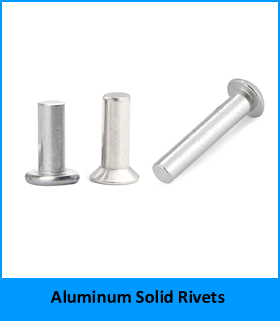

3. Alumiininiitit, mukaan lukien alumiiniset kiinteät niitit, alumiiniset puoliputkiniitit, alumiiniputkimaiset niitit.

Jos haluat tietää lisää alumiininiiteistämme, napsauta

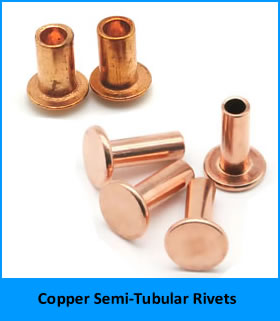

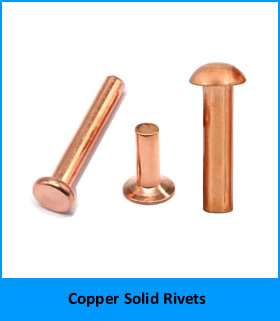

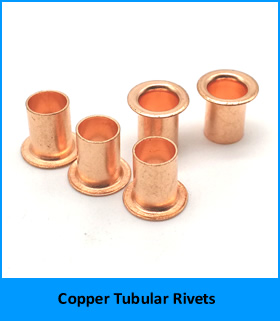

4. Kupariniitit, mukaan lukien kupariniitit, kupariset puoliputkiniitit, kupariputkiniitit.

Napsauta  saadaksesi lisätietoja kupariniiteistämme.

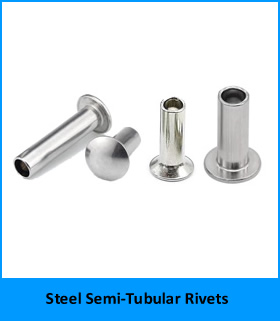

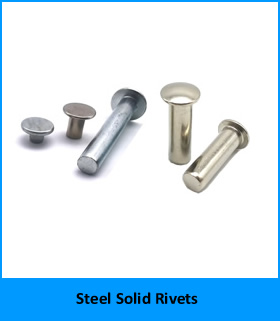

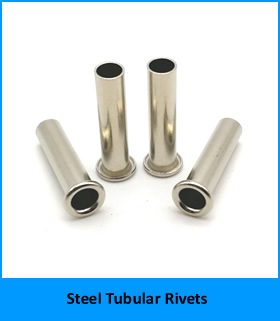

5. Teräsniitit, mukaan lukien teräksiset kiinteät niitit, teräksiset puoliputkiniitit, teräsputkiniitit.

Jos haluat saada lisätietoja teräsniiteistämme, napsauta

Mikä tekee puoliputkimaisesta niitistä erilaisen

Puoliputkimaisen niitin pääpiirre on matala ontelo takapäässä – tyypillisesti 45–55 % piipun pituudesta. Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa kiinnikkeen. Tämä eroaa pohjimmiltaan kiinteästä niitistä, jossa koko varren on muotouduttava.

Useimmissa teollisuus-, huonekalu-, auto- ja laitteistosovelluksissa puoliputkimainen niitti tarjoaa enemmän kuin tarpeeksi lujuutta ja pitää tuotannon tehokkaana.

Tekniset tiedot – vakiokoot ja -materiaalit

Tuotammeteräksiset puoliputkiniitituseissa päätyyleissä ja laajassa valikoimassa mittoja. Alla on yleisimmät varastossamme olevat koot.

Materiaaliluokat

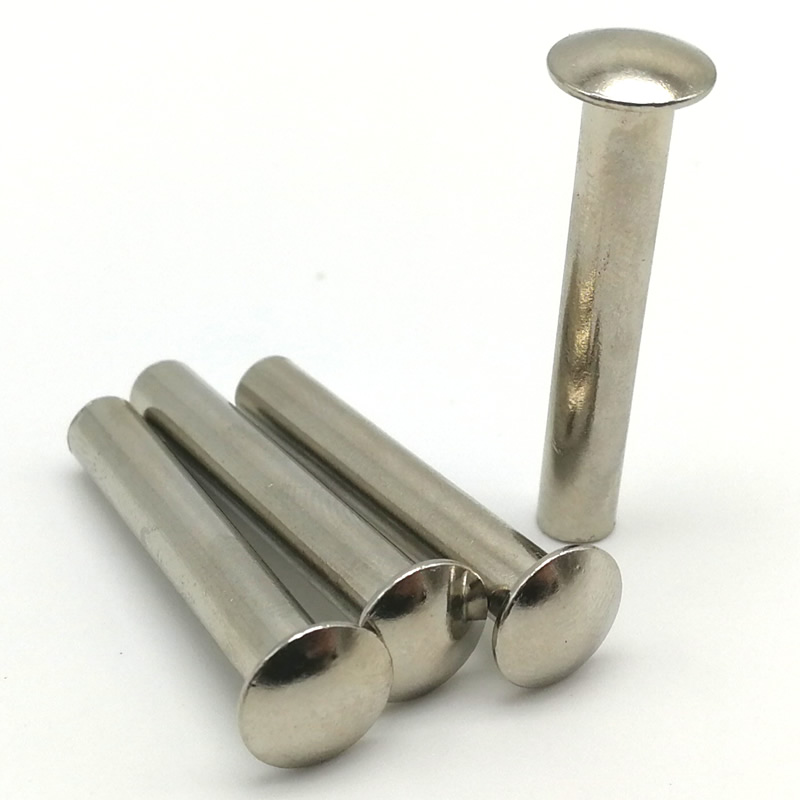

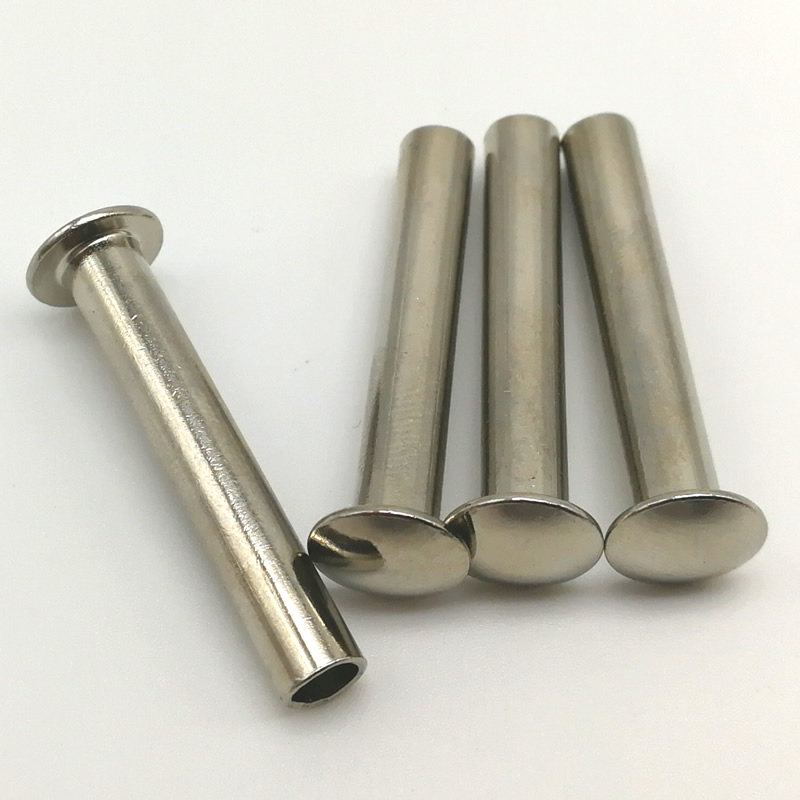

Vakiomitat (pyöreä pää, teräs)

Toleranssit: Varsi ±0,05mm, pään halkaisija ±0,15mm, pituus ±0,15mm.

Päätyylejä saatavilla

Mekaaniset tiedot (5 mm teräs, asetettu 2 mm teräslevyyn)

Kuinka teemme kylmäpäisiä puoliputkimaisia ​​teräsniittejä

Kylmämuovaus on prosessi, jossa metallia muodostetaan huoneenlämpötilassa nopeilla puristimilla ja tarkkuusmuotteilla. Teräksisille puoliputkimaisille niiteille käytämme moniasemaista kylmäpäätä, joka suorittaa useita operaatioita yhdessä jatkuvassa järjestyksessä.

• Langan veto– Tuleva teräslanka vedetään tarkan varren halkaisijan mukaan.
• Katkaisu– Lanka leikataan tarkasti aihion pituuteen jokaista niittiä varten.
• Ensimmäinen isku (neliöinti)– Aihio on keskitetty ja neliötetty muotissa.
• Toinen isku (otsikko)– Kovametallisuutin muodostaa pään (pyöreä, litteä, universaali tai soikea).
• Kolmas isku (ontelon suulakepuristus)– Lävistys luo puolionttoontelon häntään (45–55 % piipun pituudesta).
• Trimmaus– Pään reunan ympärillä oleva salama poistetaan.
• Pyllähdys– Mikropurseet poistetaan ja pinta valmistellaan pinnoitusta varten.
• Pinnoitus tai pinnoitus– Sinkkipinnoite tai mustaoksidi levitetään ohjeiden mukaisesti.

Kylmätyöstö kovettaa terästä ja lisää pinnan kovuutta 15–20 % ilman lisälämpökäsittelyä. Kovametallimuotimme on kiillotettu Ra 0,1 µm:iin tasaisen päänmuodostuksen ja tasaisen onkalon syvyyden varmistamiseksi.

Katso lisätietoja alla olevasta videosta

Laadunvalvontaprosessimme – raaka-aineista tuotantolinjaasi

Emme luota pelkästään satunnaisotantaan. Jokainen erä teräksisiä puoliputkimaisia ​​niittejä noudattaa kerrostettua tarkastusjärjestelmää, joka havaitsee ongelmat ennen kuin niistä tulee ongelmia.

Sisääntuleva materiaalivaihe

Jokaisen teräslangan kelan halkaisija (lasermikrometri, ±0,02 mm) ja kovuus (Rockwell-testeri) tarkistetaan. Hylkäämme kaikki kelat, jotka poikkeavat määritetystä alueesta.

Asennus ja alkuvaihe

Kun työkalut asennetaan, ensimmäiset 10 niittiä tutkitaan 20-kertaisella suurennuksella pintavikojen varalta ja mitataan sitten optisella vertailulaitteella. Pään halkaisijan, pään korkeuden, varren, pituuden ja onkalon syvyyden on vastattava piirustusta ennen tuotannon aloittamista.

Tuotantovaiheessa

Käyttäjät vetävät 5 niittiä joka 500 kappaletta. Ne tarkastavat kriittiset mitat digitaalisilla jarrusatulalla ja go/no-go-mittarilla ontelon syvyyden mittaamiseksi. Toleranssin ylittävä ajautuminen laukaisee välittömän puristuksen pysäytyksen ja työkalun säädön.

Clinch-vahvistusvaihe

Asetamme joka 2 000 kappaletta 3 niittiä näytteeksi todellisesta materiaalistasi (sama paksuus ja koostumus). Rullatun puristin tarkastetaan symmetrian, tiiviyden ja halkeamattoman muodostumisen varalta.

Korroosiotesti (jos mahdollista)

Pinnoitetuista niiteistä näytteet asetetaan suolasumutuskammioimme ASTM B117:n mukaisesti. Sinkkipinnoitus: vähintään 48-96 tuntia. Erän mukana myönnetään todistus.

Viimeinen lajitteluvaihe

Jokainen niitti kulkee optisen lajittelukoneen läpi, jossa on nopeat kamerat. Se hylkää osia, joiden pään halkaisija, pään korkeus, varsi tai syvyys on väärä. Lajittelun jälkeen satunnainen AQL-näyte (taso II, 1.0) tarkistetaan manuaalisesti profiiliprojektorilla ja mikrometreillä.

Kaikki tarkastustiedot – mukaan lukien mittauslokit, testiasetuskuvat ja suolasuihkuraportit – säilytetään viiden vuoden ajan ja sisältyvät jokaiseen lähetykseen.

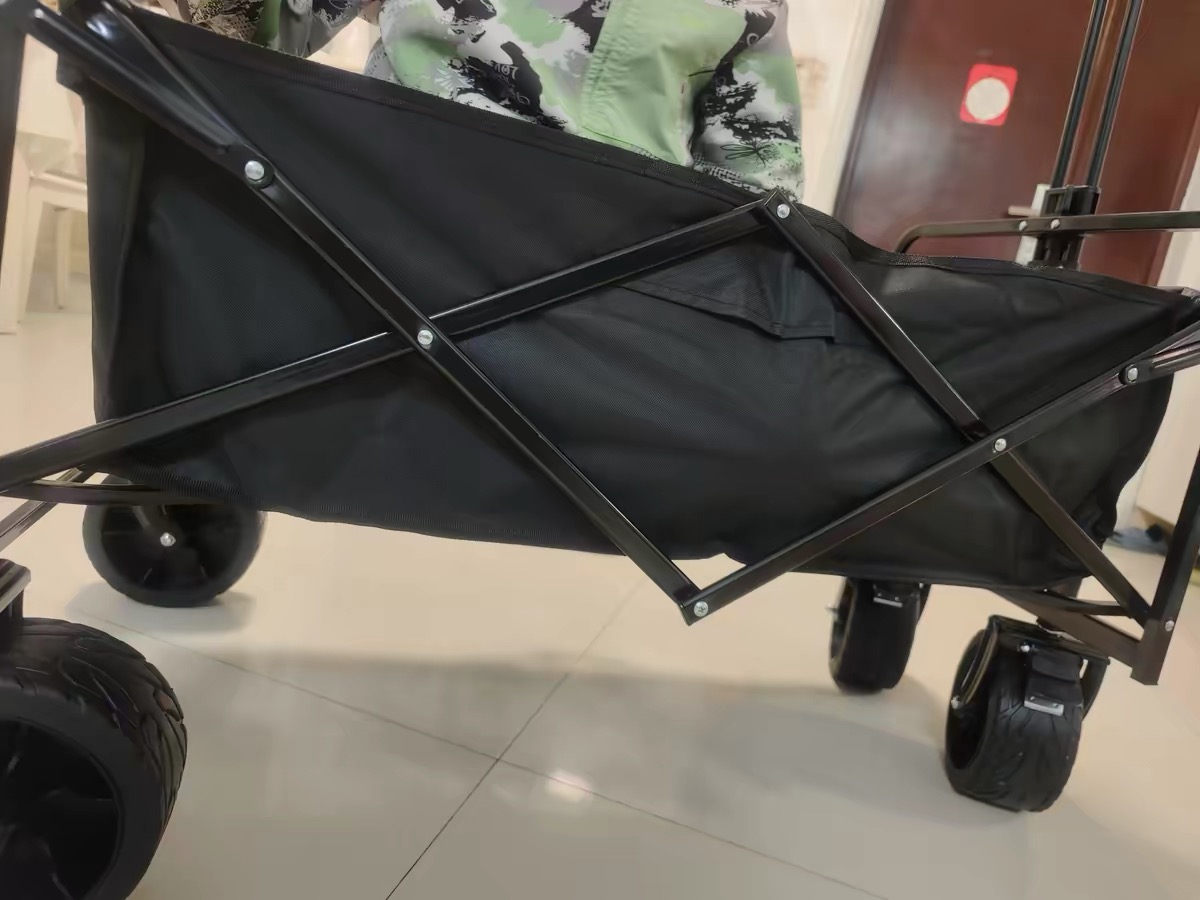

Yksi todellinen asiakasesimerkki – Puutarhakärryjen pyörän kiinnike

Tämä on yksi monista sovelluksista teräksisille puoliputkimaisille niiteille. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Raskaiden puutarhakärryjen valmistaja tarvitsi kiinnittää pyöränkannattimet teräsrunkoon. Alkuperäiset kiinteät niitit vaativat 3,5 tonnia säätövoimaa, joka ajoittain muutti kiinnikettä asennuksen aikana. Asiakas halusi myös ruosteenkestävän pinnan ulkokäyttöön.

Nuote Metals toimitti teräksiset puoliputkiniitit – 6mm varsi, 10mm pyöreä pää, 15mm piipun pituus, keltasinkitty. Puoliontto ontelo vähensi asetusvoiman 1,6 tonniin, mikä eliminoi muodonmuutoksen. Keltainen sinkkipinnoite tarjosi 96 tunnin suolasuihkukestävyyden. Asiakas testasi 500 niittiä 250 kärryssä. 5 000 vierintäsyklin jälkeen 100 kg:n kuormalla, ei löystymistä tai ruostetta. He tilaavat nyt teräksisiä puoliputkiniittejä 30 000–50 000 kappaleen erissä.

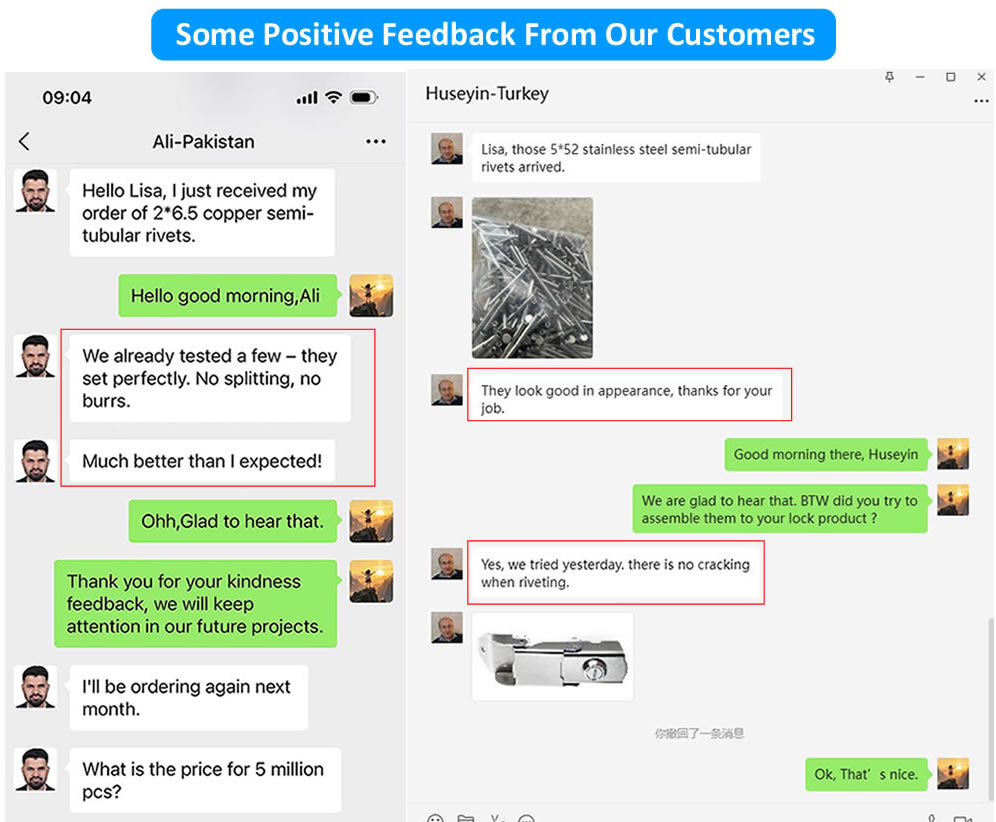

Mitä asiakkaamme sanovat – todellista palautetta

Toimitamme jokaisessa lähetyksessä

Jokaisen teräspuolisen putkimaisen niitin tilauksen mukana tulee täydellinen dokumentaatiopaketti:

• Myllyn testitodistus– Kemiallinen koostumus ja vetoominaisuudet alkuperäiseltä kelan toimittajalta.
• Ensimmäinen mittaraportti– 10 niitin todelliset mittausarvot tuotannon alusta.
• Prosessin loki– Yhteenveto kaikista ajon aikana tehdyistä mittatarkastuksista.
• Clinch testiraportti– Valokuvat ja vetovoimatulokset (jos mitataan) materiaalisi testiasetuksista.
• Suolasumutustodistus– Jos sovellettavissa, näytetään testatut tunnit ja läpäisy/hylätty tila.
• Vaatimustenmukaisuustodistus– Laadunvarmistuspäällikkömme allekirjoittama, erä jäljitettävissä.

Nuote Metalsilla on ISO 9001:2015 -sertifikaatti. RoHS- ja REACH-ilmoitukset toimitetaan pyynnöstä.

Käytännöt

Näytteitä– 20–50 ilmaista kappaletta vakiovarastokokoille (asiakas maksaa toimituskulut)

Koetilaus– 10 000 kappaletta suositellaan ensitarkastukseen

MOQ– 2 000 kappaletta (vakiokoot), 10 000 kappaletta (muokattu tynnyri)

Toimitusaika (varasto)– 5–7 arkipäivää

Toimitusaika (muokattu tynnyri)-12-15 päivää

Työkalumaksut– Ei mitään tavallisille pyöreäpäisille työkaluille (3–8 mm varsi)

Kolme kysymystä, joihin vastaamme usein

Q1: Mitä eroa on teräksisellä puoliputkimaisella niitillä ja kiinteällä teräsniitillä? Milloin minun pitäisi valita puoliputkimainen versio?

V: Olennainen ero on hännän ontto ontelo. Teräksinen puoliputkimainen niitti vaatii vain 25–30 % saman halkaisijan omaavan umpinaisen niitin säätövoimasta, mikä tekee asennuksesta nopeamman ja hellävaraisemman ympäröiville materiaaleille. Kiinteät niitit tarjoavat hieman suuremman leikkauslujuuden, mutta vaativat raskaita laitteita ja enemmän aikaa. Useimpiin teollisuus-, huonekalu-, auto- ja laitteistosovelluksiin - mukaan lukien yllä oleva puutarhakärryjen kotelo - puoliputkimaiset niitit tarjoavat enemmän kuin tarpeeksi lujuutta ja pitävät tuotannon tehokkaana. Valitse kiinteät niitit vain äärimmäisille rakenteellisille kuormituksille, joissa suurin leikkauslujuus on ainoa etusija.

Q2: Voidaanko teräksisiä puoliputkimaisia ​​niittejä käyttää ulkona ruostumatta?

V: Kyllä, oikealla viimeistelyllä. Tavalliset vähähiiliset teräsniitimme ovat saatavilla sinkittynä (kirkas, sininen tai keltainen), joka tarjoaa 48–96 tunnin suolaroiskeenkestävyyden, mikä riittää sateelle, kosteudelle ja satunnaiselle kosteudelle. Puutarhakärryjen koteloon valittiin keltainen sinkitys sen korroosionkestävyyden ja kustannusten tasapainon vuoksi. Vaativammissa ulko- tai rannikkoympäristöissä suosittelemme vaihtamaan ruostumattomasta teräksestä valmistettuihin puoliputkiniitteihin (304 tai 316), jotka tarjoavat yli 200–1 000 tunnin suolasuojan.

Q3: Kuinka valitsen oikean piipun pituuden teräksiselle puoliputkiniitille?

V: Valitse tynnyrin pituus 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos liität esimerkiksi kaksi 2 mm:n teräslevyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan piipun pituuden.

Pyydä tarjous – kerro meille, mitä tarvitset

Ymmärrämme, että jokainen kokoonpano on erilainen. Sen sijaan, että pyytäisimme sinua sovittamaan malliisi vakiotuotteen, aloitamme mieluummin vaatimuksistasi.

Saadaksesi kiinteän tarjouksenteräksiset puoliputkiniitit, anna seuraavat tiedot:

• Varren halkaisija (mm)
• Pään muoto (pyöreä / litteä / universaali / soikea)
• Tynnyrin pituus (mm) – tai materiaalipinon kokonaispaksuus
• Materiaaliluokka (vähähiilinen / keskihiilinen)
• Viimeistely (sinkitty kirkas/sininen/keltainen/musta oksidi/fosfaatti)
• Arvioitu vuosimäärä

Voit myös liittää piirustuksen, valokuvan nykyisestä niitistä tai mallikappaleen. Vastaamme 24 tunnin kuluessa:

• Työkalukustannukset (jos sellaisia ​​on) – standardikoot vapautetaan
• Osahinta perustuu vuosivolyymiin
• Ensimmäisten näytteiden ja massatuotannon toimitusaika
• Ilmainen näytepolitiikka – 20–50 kpl vakiovarastokokoille

Lähetä tarjouspyyntö Nuote Metalsille jo tänään. Ei painetta, ei velvollisuutta – vain selkeä, kilpailukykyinen tarjous.
