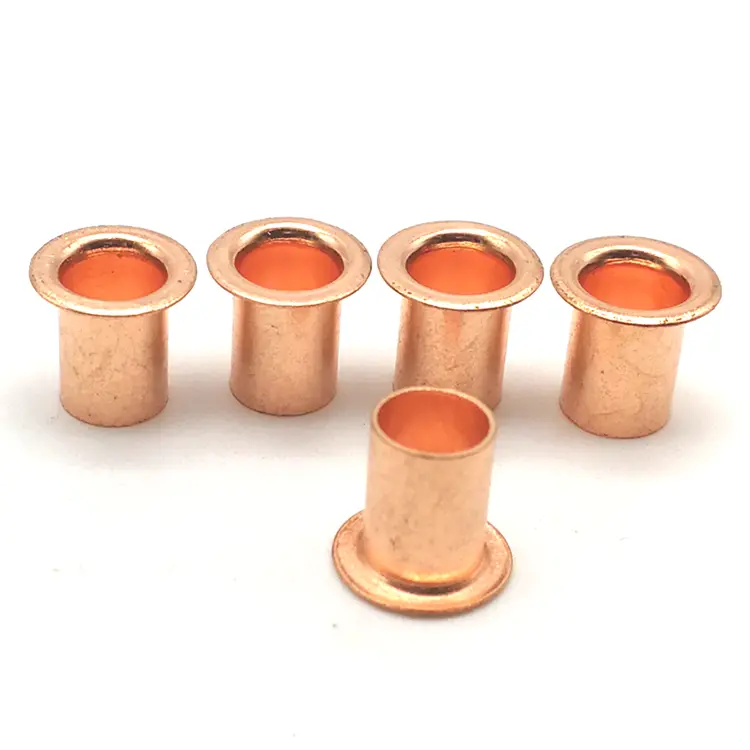

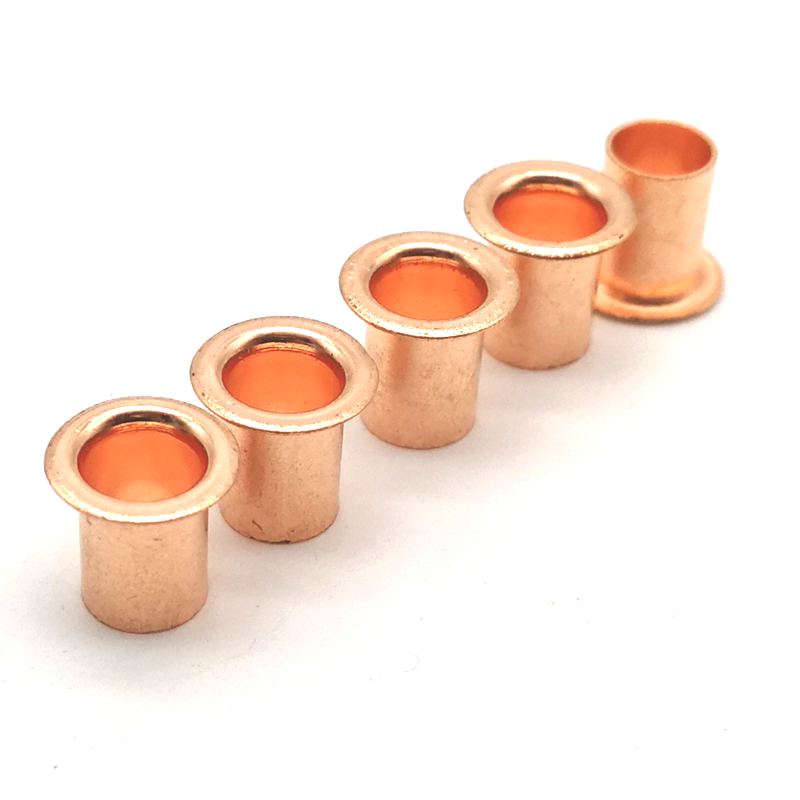

Kupariputken niitit

Kupariputkimaiset niitit ovat täysin onttoja kiinnikkeitä, jotka on valmistettu puhtaasta C11000 kupariputkesta. Kupari tarjoaa yleisimmistä niittimateriaalista parhaan sähkön- ja lämmönjohtavuuden – 100 % IACS – ja on luonnostaan ​​antimikrobista. Yhdistämällä nämä ominaisuudet matalavoimaiseen onton akselin asennukseen, saat kiinnittimen, joka kuljettaa virtaa, siirtää lämpöä ja vastustaa bakteereja – kaikki samalla kun kiinnittyy mahdollisimman pienellä voimalla.

Kun kokoonpanosi täytyy johtaa sähköä, siirtää lämpöä tai ylläpitää hygieenistä pintaa – ne ovat suunniteltu vastaus.

Kupari vs. messinki – Johtavuuden vertailu

Valitse kupari, kun: Niitin on kuljettava sähkövirtaa. Kokoonpanon on siirrettävä lämpöä. Tarvitaan antimikrobisia ominaisuuksia. Tarvitset korkeimman saatavilla olevan onton kiinnittimen johtavuuden.

C11000 Kupari – Materiaalin ominaisuudet

Valmistamme ne puhtaasta C11000 kuparista:

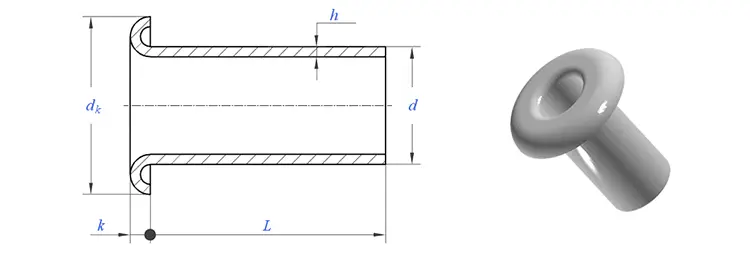

Päätyylit – mitä tarjoamme

Kupariputkimaisia ​​niittejä on saatavana kolmella päätyylillä:

Yksi todellinen sovellus – sähköinen maadoituskiskoliitäntä

Sähkönjakelulaitteiden valmistaja tarvitsi johtavan, pysyvän kiinnikkeen maadoituskiskoliitäntöihin. Aiemmat messinkiniitit antoivat ~ 28 % IACS:n johtavuuden – ei tarpeeksi suurvirtasovellukseen. Kiinteät kupariniitit tarjosivat 100 % IACS:n, mutta vaativat suuren säätövoiman, joka ajoittain vaurioitti virtakiskon eristystä. Asiakas tarvitsi kuparin johtavuutta matalavoimaisella onttoniitillä.

Toimitimme C11000 kupariputkimaiset niitit – 6,0 mm varsi, 11,0 mm pyöreä pää, 12,0 mm piipun pituus, sileä viimeistely. 100 % IACS-kupari tarjosi vaaditun sähköisen suorituskyvyn. Täysin ontto akseli levenee ulospäin minimaalisella voimalla – ei vaurioitunut virtakiskoeristeessä. Luonnollinen kuparipinta muodosti suojaavan patinan ajan myötä. Asiakas testasi 500 niittiä 100 virtakiskokokoonpanossa. 5000 lämpösyklin ja tärinätestauksen jälkeen nolla johtavuushäviö, nolla vikaa. He tilaavat nyt niitimme 100 000 kappaleen erissä vuosittain.

Kuinka valmistamme niitä – Putken leikkaaminen + otsikko

Kupariputkimaiset niitit alkavat kupariputkimateriaalina. Kupari on pehmeää ja taipuisaa, joten se sopii ihanteellisesti putkipohjaiseen valmistukseen.

1. Putkivaraston hankinta– Sertifioitu C11000 kupariputki hyväksytyiltä tehtailta. Jokaisen erän mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuvan materiaalin tarkastus– Putkivaraston ulkohalkaisija (±0,02 mm), seinämän paksuus ja materiaalikoostumus tarkistettiin (spektrometri). Eritelmän ulkopuoliset putket hylätään.

3. Putken leikkaaminen– Putki leikataan tarkasti aihion pituuteen. Jokaisesta aihiosta tulee yksi niitti.

4. Otsikko– Leikattu putkiaihio asetetaan päätypuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän.

5. Leikkaaminen– Salama pään reunasta on poistettu.

6. Pyöriminen– Mikropurseet poistetaan.

7. Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

Laadunvalvontaprosessimme

Noudatamme kerrostettua tarkastusjärjestelmää jokaiselle kupariputkiniitille – saapuvasta materiaalista valmiiseen tuotteeseen.

Saapuvan materiaalin tarkastus – Putkivaraston ulkohalkaisija, seinämän paksuus ja materiaalin koostumus tarkistetaan. Spektrometri varmistaa C11000-kuparilaadun (≥99,9 %). Kaikki spesifikaatioiden ulkopuoliset materiaalit hylätään ennen kuin ne saapuvat tuotantolattialle.

Asennus ja ensitarkastus – Kun työkalut asennetaan, 10 ensimmäistä niittiä tutkitaan suurennuksella pintavikojen varalta. Jokainen mitta – pään halkaisija, pään korkeus, varren halkaisija, piipun pituus ja seinämän paksuus – mitataan optisella vertailulaitteella. Erä ei voi jatkua, elleivät kaikki mitat vastaa piirustusta.

Prosessin sisäinen valvonta – Massatuotannon aikana käyttäjät vetivät 5 niittiä joka 500 kappaletta. Kriittiset mitat tarkistetaan digitaalisilla jarrusatulalla. Toleranssin ylittävä ajautuminen laukaisee välittömän puristuksen pysäytyksen ja työkalujen säädön.

Kiinnitysvahvistus – Asetamme 3 niittiä todellisen materiaalisi näytteeseen joka 2 000 kappaletta. Rullatun puristin tarkastetaan symmetrian, tiiviyden ja halkeamattoman muodostumisen varalta. Tämä varmistaa, että niitti toimii oikein kokoonpanossasi.

Korroosiotesti (tarvittaessa) – Ulko- tai merisovelluksissa näytteet asetetaan suolasumutuskammioimme ASTM B117:n mukaisesti. Erän mukana myönnetään todistus.

Lopputarkastus – Jokainen niitti kulkee optisen lajittelukoneen läpi, jossa on nopeat kamerat. Hylätyt poistetaan automaattisesti. Lajittelun jälkeen satunnainen AQL-näyte (taso II, 1.0) tarkistetaan manuaalisesti.

Kaikki tarkastustiedot säilytetään viisi vuotta ja sisältyvät jokaiseen lähetykseen. Jos joskus ilmenee kenttäongelma, voimme jäljittää erän ja hakea koko tiedoston.

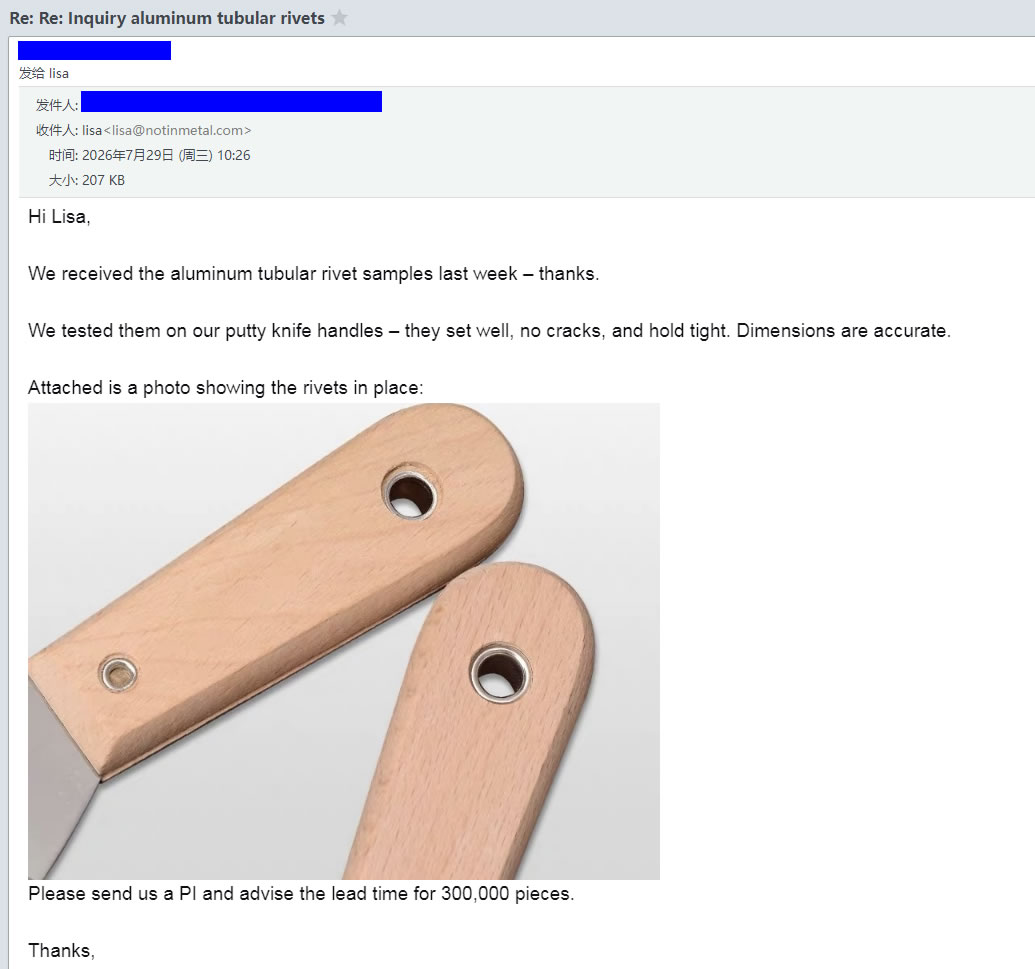

Mitä asiakkaamme sanovat – todellista palautetta

Annamme asiakkaidemme puhua puolestamme. Yllä olevissa kuvissa on todellista palautetta valmistajilta, jotka ovat käyttäneet putkimaisia ​​niittejämme tuotantolinjoissaan – sähkölaitteiden rakentajista laivalaitteiden toimittajiin elintarvikelaitteiden valmistajiin.

Ylläpidämme jokaisesta erästä täydellistä jäljitettävyyttä ja laatudokumentaatiota:

• Materiaalitodistukset – Tehdastestitodistukset jäljitettävissä alkuperäiseen kelaan
• Mittatarkastusraportit – Todelliset mitat jokaisesta erästä
• Johtavuustestiraportit – IACS-tarkastus (jos pyydetään)
• Vaatimustenmukaisuustodistus – Allekirjoitettu, erän jäljitettävissä

Kolme kysymystä, joihin vastaamme usein

K: "Miksi valita kupariputkimaiset niitit messinkiputkiniittien sijaan sähkösovelluksiin?"

V: Kupari tarjoaa 100 % IACS-johtavuuden; messinki tarjoaa ~28%. Jos niitin täytyy kuljettaa virtaa, kupari on oikea valinta. Messinki on kovempaa ja tarjoaa paremman kulutuskestävyyden mekaanisissa sovelluksissa – mutta sähkönjohtavuuden, lämmönjohtavuuden tai antimikrobisten vaatimusten osalta kupari voittaa joka kerta. Yllä olevaan virtakiskotapaukseen asiakas tarvitsi 100 % IACS-johtavuuden, joten kupari oli ainoa vaihtoehto.

K: "Syövyttävätkö ne? Miksi ne vaihtavat väriä?"

V: Kupari ei ruostu – se muodostaa ajan myötä suojaavan patinan. Tämä patina itse asiassa suojaa alla olevaa metallia ja pidentää sen käyttöikää ulkoympäristössä. Värin muutos kirkkaan punaisesta tummanruskeaksi tai vihreäksi on kosmeettista eikä vaikuta mekaaniseen tai sähköiseen suorituskykyyn. Jos haluat säilyttää kirkkaan pinnan, valitse rumpu (kirkas) tai lakattu kupariputkiniitti. Yllä olevaan virtakiskokoteloon asiakas valitsi tavallisen viimeistelyn, koska patina oli hyväksyttävää sisäsähkökotelossa.

K: "Missä niitä yleisesti käytetään?"

V: Niitä käytetään useilla aloilla, joilla johtavuus tai antimikrobiset ominaisuudet ovat kriittisiä:

Yllä olevaan virtakiskokoteloon kupariputkimaiset niitit olivat oikea valinta – ne tarjosivat 100 % IACS:n johtavuuden pienellä asennuksella, mikä eliminoi kiinteiden kupariniittien aiheuttamat vauriot.
