Puoliputkimaiset rautaiset niitit

Teollisissa kiinnityssovelluksissa, joissa lujuudesta ei voida tinkiä, mutta budjettia on kunnioitettava, rautaiset puoliputkiniitit tarjoavat ihanteellisen tasapainon. Näissä komponenteissa yhdistyvät hiiliteräksen suuri kantavuus ja onttorunkoisen suunnittelun asennustehokkuus.

Nuote Metals tuo yli kahden vuosikymmenen metallurgisen asiantuntemuksen rautaisten puoliputkiniittien valmistukseen. Tuotteemme palvelevat teollisuudenaloja raskaiden koneiden kokoonpanosta teräsrakenteisiin liitäntöihin, joissa luotettavuudesta tärinässä ja jatkuvassa kuormituksessa ei voi neuvotella.

Mitä ovat rautaiset puoliputkiniitit?

Rautaiset puoliputkiniitit – tunnetaan myös hiiliteräksisenä puolionttona niiteinä – niissä on osittain ontto varsi, jonka kärjessä on matala reikä päätä vastapäätä. Asennuksen aikana ontto osa rullaa ulospäin paineen alaisena muodostaen turvallisen puristuksen vaatien noin neljänneksen kiinteisiin niitteihin tarvittavasta voimasta.

Tämän rakenteen ansiosta rautaiset puoliputkiniitit sopivat erityisen hyvin:

• Pysyvät liitokset, joissa purkamista ei vaadita
• Jatkuvalle tärinälle alttiit sovellukset
• Kääntöpisteet, joissa ohjattu liike on tarpeen
• Nopeaa asennusta vaativat massatuotantoympäristöt

Termi "puoliputkimainen" erottaa nämä kiinnittimet sekä kiinteistä niiteistä (täysin kiinteä kauttaaltaan) että umpiniiteistä (jotka voidaan asentaa vain yhdeltä puolelta).

Katso videolta, kuinka valmistamme niitit

Eri valmistamamme niitimateriaalit

Valmistamme Niiteistä erilaisia ​​materiaaleja, kuten messinkiniittejä, teräsniittejä, ruostumattomia niitit, alumiininiittejä ja kupariniittejä.

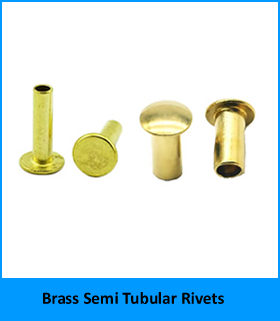

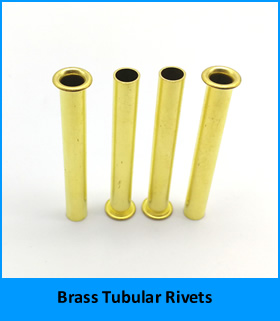

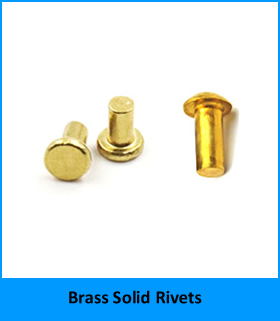

1. Messinkiniitit, mukaan lukien messingiset kiinteät niitit, messingiset puoliputkiniitit, messinkiputkimaiset niitit.

Napsauta  nähdäksesi lisää messinkiniiteistämme.

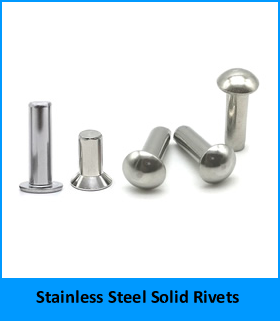

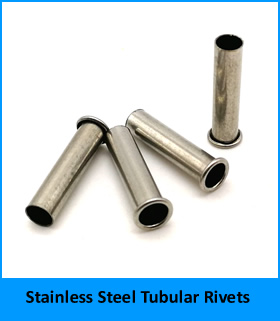

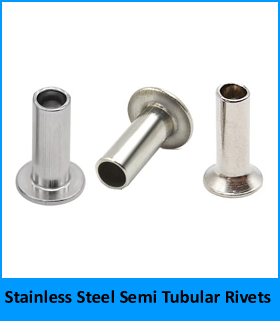

2. Ruostumattomasta teräksestä valmistetut niitit, mukaan lukien ruostumattomasta teräksestä valmistetut kiinteät niitit, ruostumattomasta teräksestä valmistetut puoliputkiniitit, ruostumattomasta teräksestä valmistetut putkimaiset niitit.

Haluatko tietää lisää ruostumattomasta teräksestä valmistetuista niiteistämme? klikkaa vain

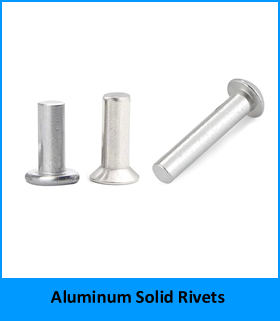

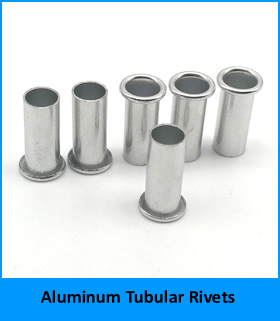

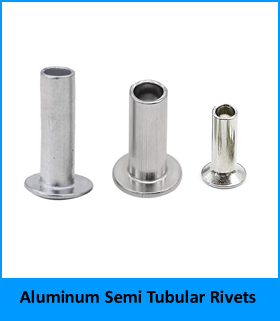

3. Alumiininiitit, mukaan lukien alumiiniset kiinteät niitit, alumiiniset puoliputkiniitit, alumiiniputkiniitit.

Jos haluat tietää lisää alumiininiiteistämme, napsauta

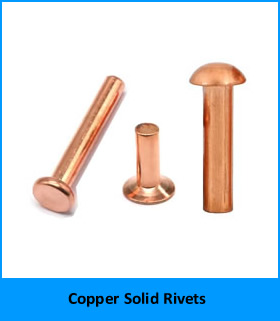

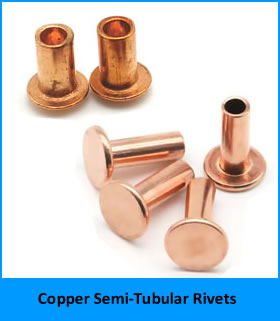

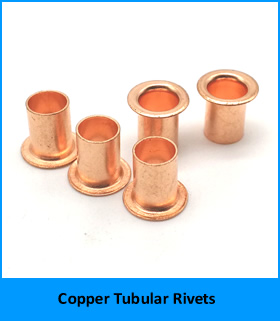

4.  Kupariniitit, mukaan lukien kupariniitit, kupariset puoliputkiniitit, kupariputkiniitit.

Napsauta  saadaksesi lisätietoja kupariniiteistämme.

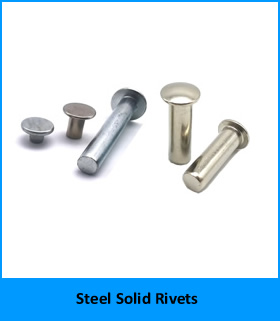

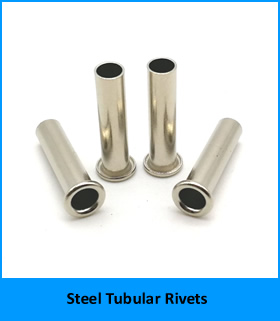

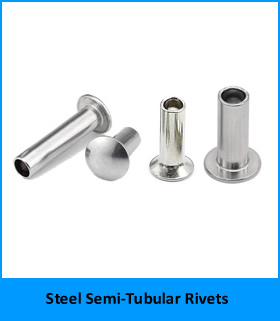

5. Teräsniitit, mukaan lukien teräksiset umpiniitit, teräspuoliputkiniitit, teräsputkiniitit.

Jos haluat saada lisätietoja teräsniiteistämme, napsauta

Miksi valita puoliputkimaisille niiteille rauta muiden materiaalien sijaan?

Ennen teknisten eritelmien tutkimista on tärkeää ymmärtää, missä rautaiset puoliputkiniitit ovat suorituskykyisempiä kuin vaihtoehdot.

Nuote Metals suosittelee rautaisia ​​(hiiliteräs) niittejä seuraaviin skenaarioihin:

• Suurikuormitusrakenteet, joissa vaaditaan 400–500 MPa:n vetolujuutta
• Kustannusherkkä massatuotanto, jossa materiaalitaloudella on merkitystä suorituskyvystä tinkimättä
• Magneettiset kokoonpanot, joissa tarvitaan rautapitoisia ominaisuuksia
• Raskaat koneet ja teollisuuslaitteet yhdistävät teräskomponentteja

Materiaalien vertailu

Nuote Metalsin rautapuolisten putkiniittien yksityiskohtaiset tuoteparametrit

Kaikki Nuote Metalsin rautaiset puoliputkiniitit on valmistettu vähähiilisestä teräksestä (0,1 % hiiltä tai vähemmän) optimaalisen muovattavuuden varmistamiseksi kovettumisprosessin aikana. Pintakäsittelyjä käytetään korroosionkestävyyden parantamiseksi tarvittaessa.

Materiaalitiedot

Päätyylejä saatavilla

Nuote Metals valmistaa rautaisia ​​puoliputkiniittejä useissa pään kokoonpanoissa erilaisiin kokoonpanovaatimuksiin:

• Soikea pää: Tavallinen yleiskäyttöinen matalaprofiilinen pää, joka sopii useimpiin sovelluksiin
• Ristikon pää: Leveämpi laakeripinta pehmeämpiä materiaaleja tai suurempia reikiä varten
• Tasainen pää (uppotettu): Tasainen viimeistely sileälle ulkopinnalle
• Pan Head: Keskikorkea pää, jossa hyvät ajo-ominaisuudet
• Pyöreä pää: Perinteinen kupolin muoto maksimaalisen lujuuden saavuttamiseksi liitoksessa

Vakiomitta-alue

Toleranssit: Varren halkaisija ±0,05 mm, piipun pituus ±0,15 mm. Niitin pituus mitataan niitin pään alapuolelta.

Mekaaniset suorituskykytiedot

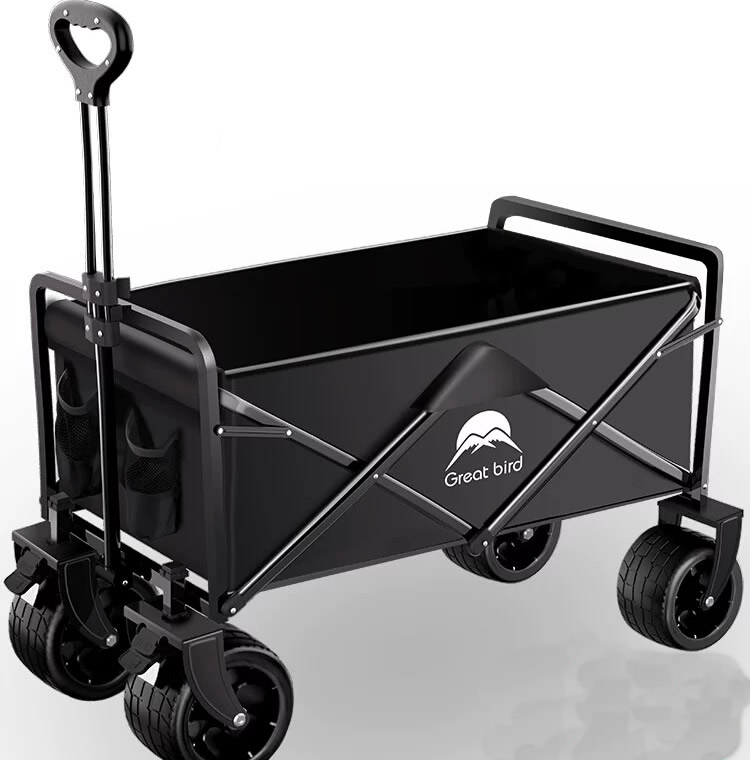

Yksi todellinen asiakasesimerkki – ulkona taitettava vaunu

Tämä on yksi monista sovelluksista rautaisille puoliputkimaisille niiteille. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Raskaiden retkeilyyn ja puutarhanhoitoon tarkoitettujen kokoontaitettavien vaunujen valmistaja tarvitsi kestävän ja edullisen niitin saksisaranaliitoksiin. Vaunun rungossa käytettiin 2 mm paksua teräsputkea. Alkuperäiset kiinteät niitit vaativat suurta säätövoimaa, mikä muutti putkea ja hidasti kokoonpanoa. Asiakas halusi myös korroosionkestävän pinnan ulkokäyttöön.

Nuote Metals toimitti rautaiset puoliputkiniitit – 5mm varsi, 9mm pyöreä pää, 12mm piipun pituus, keltasinkitty. Puoliontto ontelo leikkasi asetusvoiman 4 tonnista 1,6 tonniin, mikä eliminoi letkun muodonmuutoksen. Keltainen sinkkipinnoite tarjosi 96 tunnin suolaroiskeenkestävyyden – riittää sateeseen ja satunnaiseen mutaan. Asiakas testasi 1000 niittiä 200 vaunussa. 5000 taittojakson jälkeen, ei löystymistä tai ruostetta. He tilaavat nyt rautaisia ​​puoliputkiniittejä 50 000 kappaleen erissä, joita käytetään koko taitettavalla vaunulinjallaan.

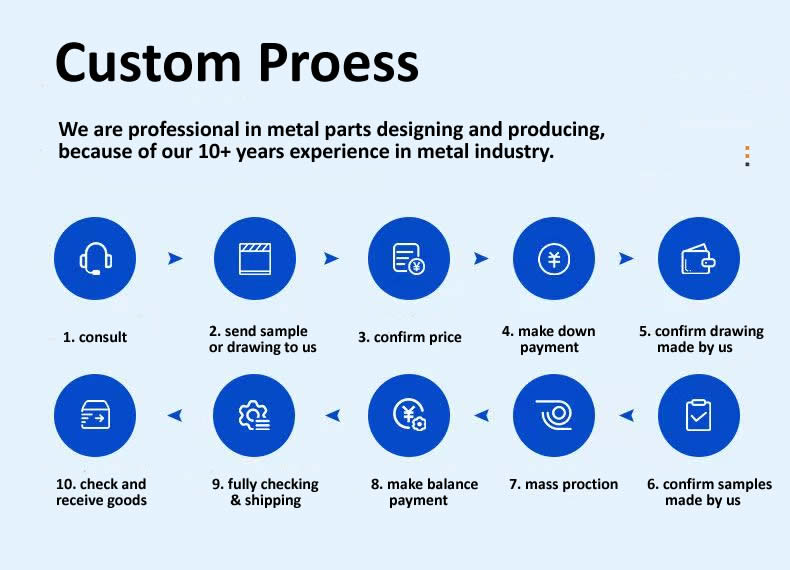

Räätälöity prosessimme – kyselystä toimitukseen

Noudatamme selkeää ja läpinäkyvää työnkulkua jokaisessa rautaisten puoliputkiniittien tilauksessa.

1. Ota yhteyttä– Jaa sovelluksesi, materiaalipaksuus ja määrävaatimukset.

2. Lähetä näytteitä tai piirustus– Toimita näyteniitti tai yksityiskohtainen piirustus mitoilla ja viimeistelyllä.

3. Vahvista hinta– Annamme tarjouksen työkaluhinnalla (jos on) ja kappalehinnalla.

4. Suorita käsiraha– 50 % pantti työkaluista ja raaka-aineista.

5. Vahvista tekemämme piirustus– Valmistelemme tuotantopiirustuksen hyväksyntääsi.

6. Vahvista tekemämme näytteet– Valmistamme ensimmäiset tuotteet (20-50 kpl) ja toimitamme ne sinulle testattavaksi.

7. Massatuotanto– Näytehyväksynnän jälkeen käytämme kylmäpääpuristimillamme täyden määrän.

8. Suorita loppumaksu- 50% saldo ennen toimitusta.

9. Täysin tarkistus ja toimitus– 100 % optinen lajittelu + lopullinen AQL-tarkastus, sitten pakattu ja lähetetty.

10. Tavaran tarkastus ja vastaanottaminen– Tarkistat tavaran saapuessasi. Kaikki ongelmat, ratkaisemme välittömästi.

Laadunvalvonta – Näin varmistamme, että jokainen niitti täyttää standardit

Emme luota pelkästään satunnaisotantaan. Jokainen rautaisten puoliputkiniittien erä käy läpi seuraavat tarkastukset:

Saapuvan johdon tarkastus– Halkaisija (±0,02 mm) ja kovuus (HRB 70–85).

Ensimmäinen artikkelitarkastus– 20 kappaletta mitattuna pään halkaisijalla, pään korkeudella, varrella, pituudella, ontelon syvyydellä.

Prosessinaikainen tarkastus– 5 kappaletta 500 kappaletta kohden. Kaikki ajautuminen laukaisee työkalujen säädön.

Testiasetus– Asetamme 3 niittiä näyteteräslevyyn joka 2 000 kappaletta kiinnityksen muodostumisen varmistamiseksi.

Suolasumutestaus (jos pinnoitettu)– ASTM B117, 96 tuntia keltaiselle sinkille, 48 tuntia kirkkaalle sinkille.

Viimeinen lähtötarkastus– 100 % optinen lajittelu kriittisille mitoille sekä AQL Level II, 1.0 manuaalinen tarkistus.

Säilytämme tarkastuspöytäkirjoja viisi vuotta. Jokainen lähetys sisältää mittaraportin ja vaatimustenmukaisuustodistuksen.

Yhteistyö Nuote Metalsin kanssa – Todellinen asiakaspalaute

Yhteistyö – Työskentely maailmanlaajuisten asiakkaiden kanssa

Asennusopas rautaisille puoliputkimaisille niiteille

Oikea asennus on ratkaisevan tärkeää rautaisten puoliputkiniittien täyden mekaanisen potentiaalin saavuttamiseksi. Nuote Metals suosittelee seuraavaa lähestymistapaa:

Valmistelu

Poraa ohjausreiät, joiden halkaisija on hieman suurempi kuin niitin varsi (yleensä 0,010 - 0,015" tai 0,25 - 0,38 mm ylimitoitettu)

Poista reiät varmistaaksesi niitin tasaisen työntämisen

Kohdista työkappaleet kunnolla ennen niitin asettamista

Asennusmenetelmät

Tapa 1 – Manuaalinen niitin asetin vasaralla

Aseta niitin asetin niitin onton pään päälle

Lyö setteriä vasaralla leventääksesi onttoa osaa ulospäin

Tarkista koko pään muodostuminen ja tiukka kiinnitys

Tapa 2 – Manuaalinen puristin (niittipistooli)

Aseta puristimen leuat niitin pään ja onton pään päälle

Purista kahvoista ohjattua puristusvoimaa

Soveltuu keskimääräiseen tuotantoon

Tapa 3 – Pneumaattinen tai hydraulinen puristin (suuri volyymi)

Käytä iskuniitaa tai potkupuristinta johdonmukaiseen ja nopeaan asennukseen

Suositellaan yli 5000 kappaleen tuotantosarjoille

Nuote Metals voi toimittaa yhteensopivia säätötyökaluja, jotka on kalibroitu niittimittojemme mukaan

Usein kysyttyjä kysymyksiä rautaisista puoliputkiniiteistä

Alla on yleisimmät Nuote Metalsin saamat tekniset tiedustelut koskien rautaisia ​​puoliputkiniitejä.

K1: Mitä eroa on rautaisten puoliputkiniittien ja kiinteiden niittien välillä? Kumpi minun pitäisi valita sovellukselleni?

V: Perusero on varren suunnittelussa ja asennusvoimassa. Rautaisten puoliputkiniitejen kärjessä on matala ontto, joka vaatii noin neljänneksen voimasta, joka tarvitaan saman halkaisijan omaavan kiinteän niitin kiinnittämiseen. Kiinteät niitit ovat kauttaaltaan täysin kiinteitä ja vaativat huomattavasti suurempaa puristusvoimaa, usein käyttämällä pyrstön puolella olevaa nukkaamista. Sovelluksissa, joissa asennusnopeudella on väliä – erityisesti massatuotannossa – rautaiset puoliputkiniitit ovat parempi valinta. Äärimmäistä kuormitusta vaativissa rakenneliitoksissa (esim. siltarakenteet tai paineastiat) kiinteät niitit tarjoavat kuitenkin hieman suuremman leikkauslujuuden. Nuote Metalsin rautaiset puoliputkiniitit tarjoavat optimaalisen lujuuden ja asennustehokkuuden tasapainon useimpiin teollisiin sovelluksiin, jotka koskevat peltiä, konesuojuksia, huonekaluja ja autokomponentteja.

Q2: Kuinka estän rautaisten puoliputkiniittien korroosion, kun niitä käytetään ulkona tai kosteissa ympäristöissä?

V: Päällystämätön rauta (hiiliteräs) ruostuu joutuessaan alttiiksi kosteudelle. Nuote Metals ratkaisee tämän tarjoamalla useita pintakäsittelyvaihtoehtoja rautaisille puoliputkiniiteille. Sisäkäyttöön, jossa kosteus on minimaalinen, sinkkipinnoite tarjoaa riittävän suojan alhaisin kustannuksin. Ulkotiloihin tai kosteaan ympäristöön suosittelemme kuumasinkitystä, joka levittää paksumman sinkkikerroksen (40–60 µm), joka kestää pitkäaikaista altistumista. Sovelluksissa, jotka vaativat sekä korroosionkestävyyttä että sähkönjohtavuutta (esim. elektroniikkakotelot), musta oksidipinnoite tarjoaa kohtuullisen suojan säilyttäen samalla johtavuuden. Merellisessä tai kemiallisesti aggressiivisessa ympäristössä ruostumattomasta teräksestä valmistetut niitit voivat olla sopivampia. Nuote Metals voi tarjota suolasuihkutestitietoja jokaisesta pinnoitetyypistä valintasi helpottamiseksi.

Kysymys 3: Mikä on materiaalin suurin paksuus, jonka rautaiset puoliputkimaiset niitit voivat hyväksyä? Kuinka valitsen oikean piipun pituuden?

V: Materiaalin maksimipaksuus (tunnetaan myös pitoalueena) määräytyy niitin piipun pituuden mukaan. Yleissääntönä on valita niitti, jonka piipun pituus on noin 0,5–1,5 mm pidempi kuin liitettävien materiaalien kokonaispaksuus. Tämä lisäys varmistaa riittävän materiaalin, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kiinnityksen. Nuote Metals tarjoaa rautaisia ​​puoliputkimaisia ​​niittejä, joiden tynnyrin pituus vaihtelee 4–40 mm, materiaalipaksuudet 1,5–15 mm. Katso tarkat valinnat yllä olevasta mittataulukosta tai ota yhteyttä tekniseen tiimiimme ja kerro omasta materiaalipinon paksuudesta. Tarjoamme myös räätälöityjä tynnyrin pituuksia epätyypillisiin sovelluksiin - vähimmäistilausmäärät ovat voimassa.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa rautaisten puoliputkiniittien valmistuksessa?

Oikean toimittajan valinta varmistaa tasaisen laadun, kilpailukykyisen hinnoittelun ja luotettavan toimituksen. Nuote Metals tarjoaa:

Varastotilanne: Yli 20 yleistä kokoa varastossa, 3–5 päivän toimitus varastotuotteille

Räätälöity valmistus: työkalut epätyypillisille halkaisijoille, tynnyrin pituuksille tai päätyyleille (15–25 päivän toimitusaika)

Kilpailukykyinen MOQ: Vähintään 20 000 kappaletta vakiokokoille

Ilmaiset näytteet: Saatavilla varastossa oleville kokoille (asiakas maksaa pikatoimituksen)

Globaali toimitus: Logistiikkatuki Pohjois-Amerikkaan, Eurooppaan, Aasian ja Tyynenmeren alueelle ja muualle

100 % laaduntarkastus: Jokainen tuote-erä tarkastetaan ennen lähetystä

Ota yhteyttä Nuote Metalsiin tänään ja pyydä näytesarja, tekninen tietolomake tai tarjousrautaiset puoliputkiniititvaatimukset.
