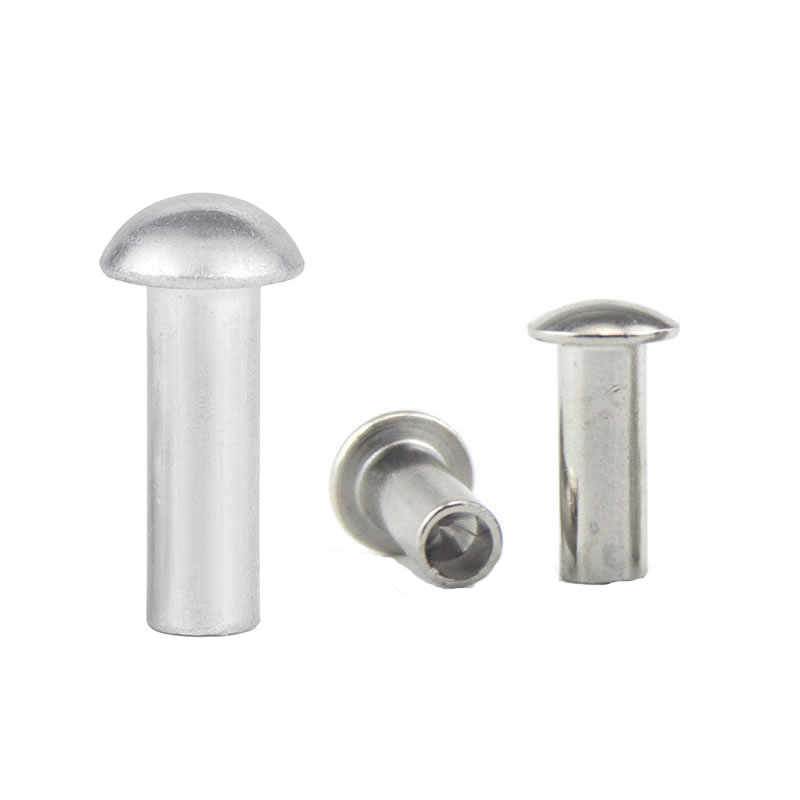

Pan Head puoliontot niitit

Pyöreän pään korkean kupolin ja litteän pään matalan profiilin välissä on pannupää. Siinä on leveä, hieman kaareva yläosa, jossa lyhyt pystysuora sivu – kuin ylösalaisin käännetty pannu. Kokoonpanijalle, joka tarvitsee enemmän laakeripinta-alaa kuin pyöreä pää, mutta enemmän pään korkeutta kuin litteä pää, puoliontot niitit tarjoavat käytännöllisen kompromissin.

Nuote Metalsin kylmäpäälliset puoliontot niitit vähähiilisestä teräksestä, ruostumattomasta teräksestä (304/316) ja messingistä. Puoliontto ontelo vähentää säätövoimaa noin 70 % kiinteään niittiin verrattuna. Tältä sivulta saat ensin tekniset tiedot ja sitten kuinka jalustan valmistaja käytti niitejämme painonsäästöhaasteen ratkaisemiseen.

Tekniset tiedot – mitä saat

Pään geometria – Pan vs. muut

Pannun pää luullaan usein pyöreäksi, mutta suora sivuseinä antaa sille suuremman, tasaisemman tukipinnan – ihanteellinen ohuille levyille tai muoville näyttämättä teolliselta.

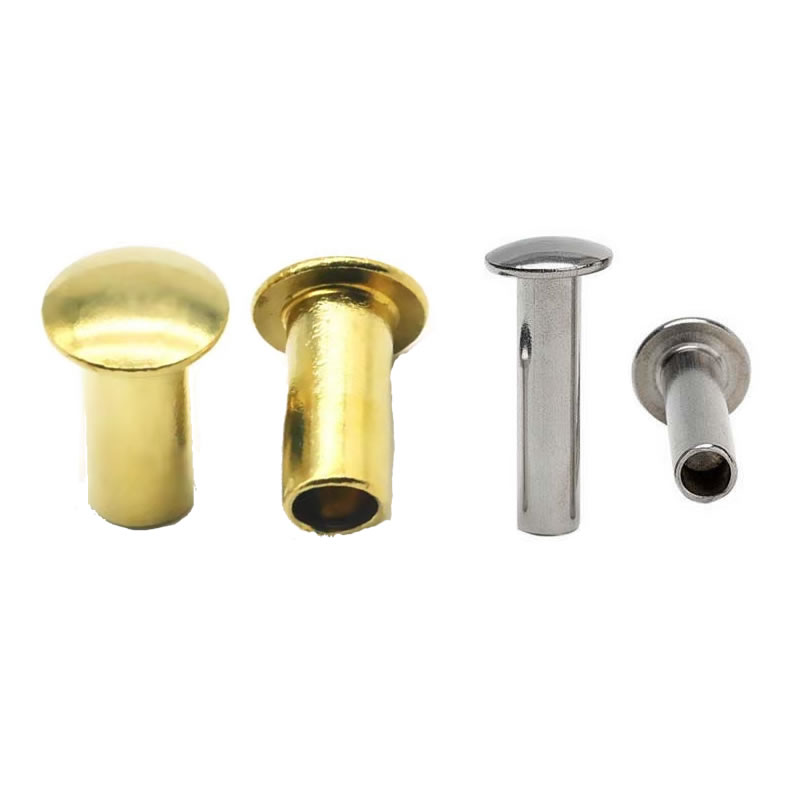

Materiaalivaihtoehdot

Vakiomitat (teräs, pannun pää)

Toleranssit: Varsi ±0,05mm, pään halkaisija ±0,15mm, pituus ±0,15mm. Saatavilla räätälöityjä pituuksia.

Mekaaniset tiedot (5 mm teräs, asetettu 2 mm alumiiniin)

Katso alla olevasta videosta, kuinka teemme niitin

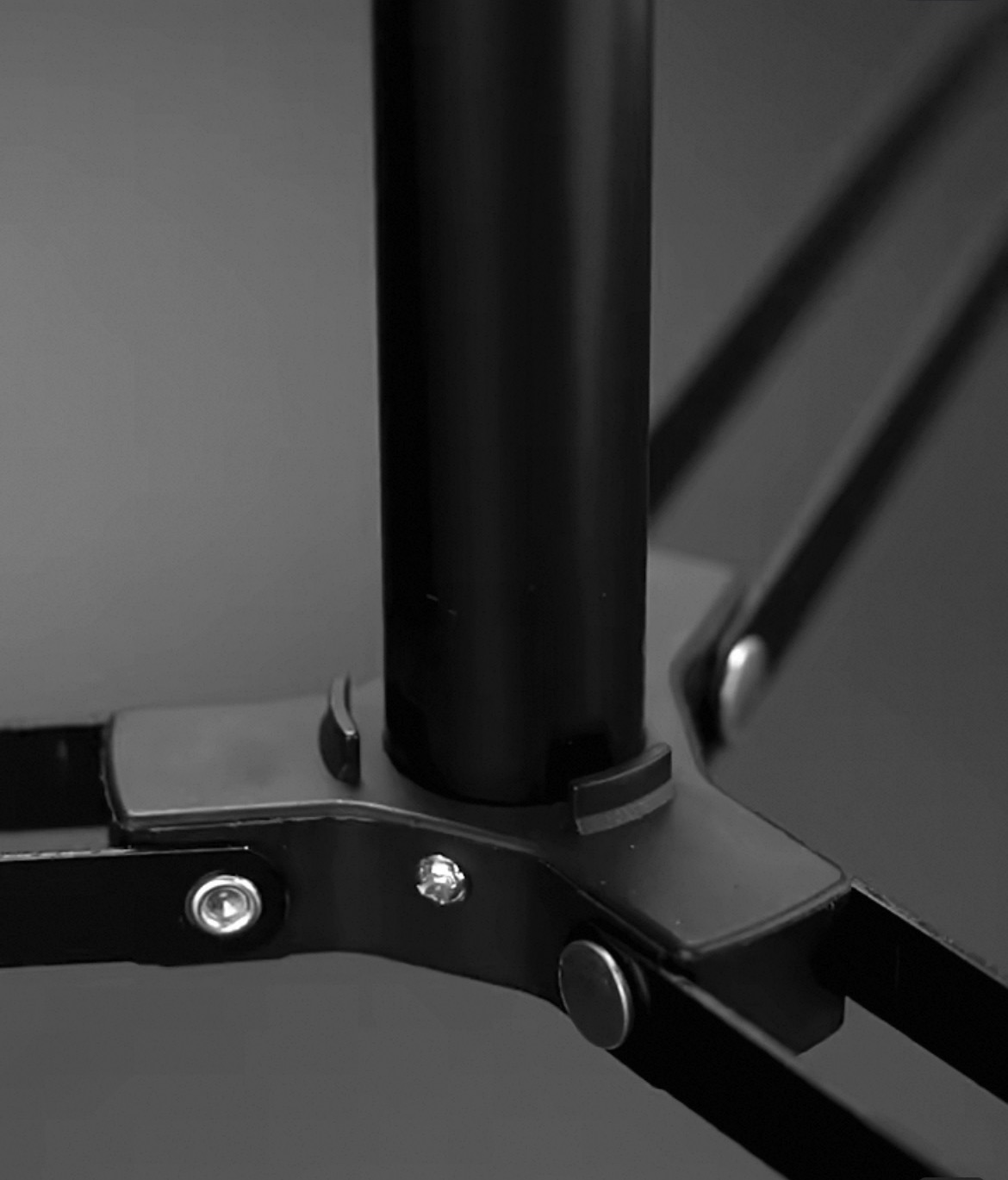

Yksi sovellus – kameran jalustan jalkojen saranat

Jalustan valmistaja halusi vähentää painoa lujuudesta tinkimättä. Jalkojen saranassa käytettiin umpinaisia ​​teräsniittejä, jotka lisäsivät tarpeetonta massaa ja vaativat raskaita säätövoimia, jotka joskus mursivat magnesiumseoksesta valmistettuja saranan kiinnikkeitä.

Nuote Metals ehdotti 304 ruostumattomasta teräksestä valmistettuja puolionttoja niittejä – 4mm varsi, 8mm kattilapää, 8mm piipun pituus. Pannun pää tarjosi suuremman laakerialueen kuin pyöreä pää, mikä vähensi magnesiumin rasitusta. Puoliontto ontelo leikkasi asetusvoiman 4 tonnista 1,4 tonniin – ei enää halkeilua. 304 ruostumaton sopi jalkaputkien viimeistelyyn.

Kolmijalkayritys testasi 500 niittiä 100 yksikössä. 10 000 auki-sulkemisjakson jälkeen, ei löystymistä tai korroosiota. Ne vähensivät saranoiden kokonaispainoa 12 % ja kokoonpanoaikaa 20 %. He käyttävät nyt pannun pään puolionttoja niittejä koko ammattimaisen jalustan linjassa.

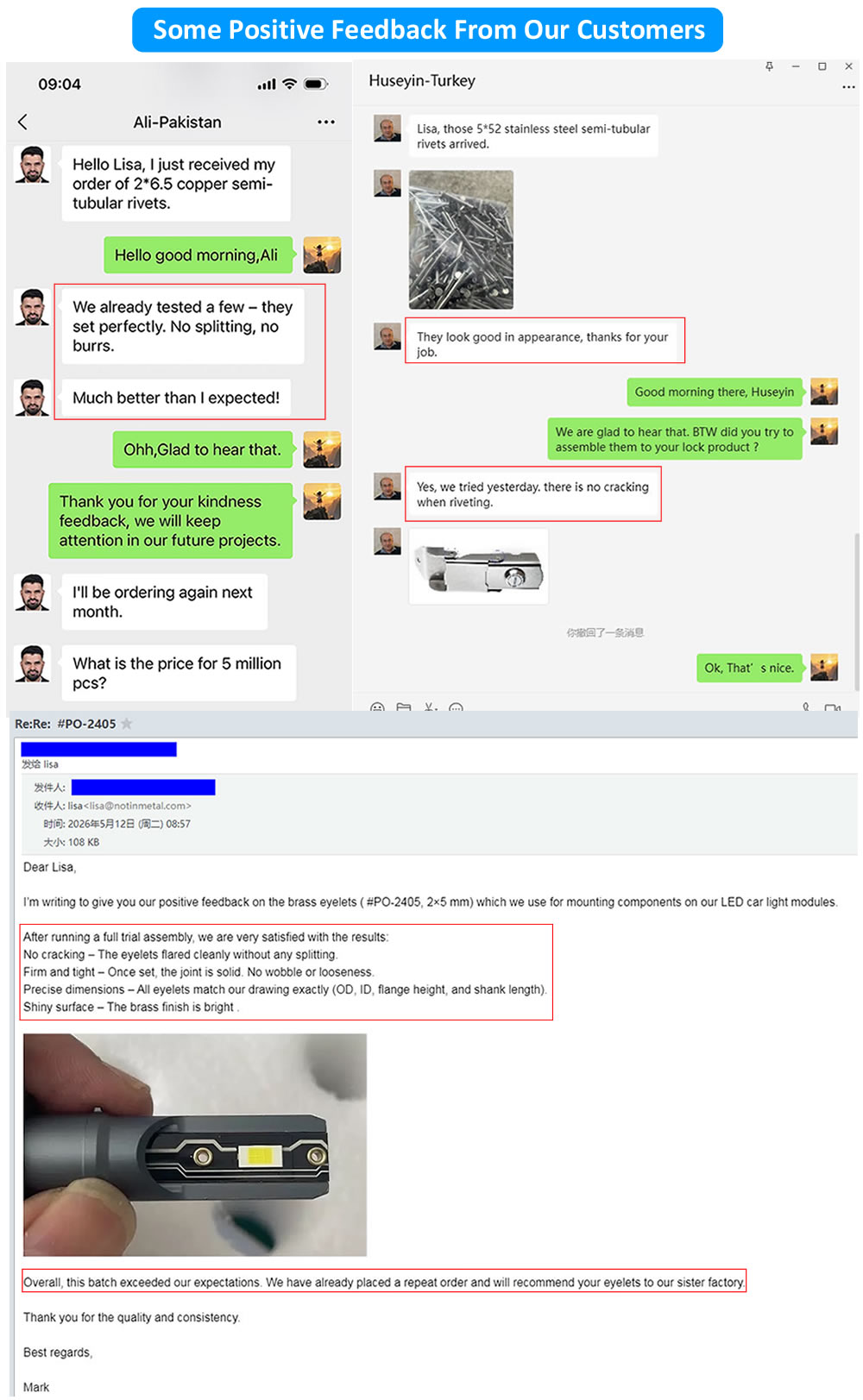

Todellinen asiakaspalaute

Kuinka valvomme laatua – yksi niitti, kahdeksan tarkastusta

Emme luota onneen. Jokainen pannun pään puolionttoja niittejä kulkee kahdeksan erillisen laatuportin läpi. Periaate on yksinkertainen: mittaa aikaisin, mittaa usein, älä koskaan oleta.

• Raaka-aineen halkaisijan tarkistus – Tuleva lanka mitataan lasermikrometrillä. Halkaisijatoleranssi: ±0,02 mm. Kaikki tämän alueen ulkopuolella olevat kelat hylätään ennen kuin ne koskettavat otsikoitamme.
• Raaka-aineen kovuustarkistus – Näyte jokaisesta kelasta testataan Rockwellin kovuusmittarilla. Vähähiiliselle teräkselle tarvitsemme HRB 70–85. Liian pehmeä, ja niitti vääntyy suunnan aikana. Liian kovaa, ja ontelo voi halkeilla.
• Ensimmäinen tuotteen ulkonäön tarkistus – Työkalun asennuksen jälkeen ensimmäiset 10 niittiä tarkastetaan silmämääräisesti suurennuksella. Etsimme halkeamia, välähdyksiä, epätasaisia ​​päitä tai pinnan jälkiä. Kaikki näkyvät viat pysäyttävät puristuksen.
• Ensimmäinen tuotteen mittatarkastus – Samat 10 niittiä mitataan optisella vertailulaitteella. Pään halkaisija, pään korkeus, varren halkaisija, kokonaispituus ja ontelon syvyys. Kaikkien on oltava vetotoleranssien sisällä ennen tuotannon aloittamista.
• Prosessin sisäiset tarkastukset – Massatuotannon aikana käyttäjä vetää 5 niittiä 500 kappaletta kohden. Mitat varmistetaan digitaalisilla jarrusatulalla ja ontelon syvyyden go/no-go-mittarilla. Kaikki ajautuminen laukaisee työkalujen säädön.
• Testiasetus (koeniitaus) – Asetimme 3 niittiä joka 2.000 kappaletta edustavaksi materiaalinäytteeksi (sama paksuus ja tyyppi kuin kokoonpanosi). Kiinnityksen symmetria ja tiiviys tarkastetaan. Löystyneitä tai halkeilevia niittejä ei hyväksytä.
• Suolasumutesti (tarvittaessa) – Lähetämme näytteitä laboratorioomme ulko- tai merisovelluksiin ASTM B117 suolasuihkutestausta varten. 304 luokka: 200–500 tuntia. 316 luokka: 1000+ tuntia. Erän mukana myönnetään todistus.
• Lopputarkastus – Jokainen niitti kulkee ennen pakkaamista optisen lajittelukoneen läpi. Kamerat tarkistavat pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Hylätyt poistetaan automaattisesti. Sitten otetaan satunnainen AQL-näyte (taso II, 1.0) manuaalista tarkistusta varten.

Kaikista kahdeksasta vaiheesta selviytyvä kattilapäällinen puoliontto niitti on valmis lähtemään tehtaaltamme. Säilytämme kirjaa jokaisesta tarkastuksesta viiden vuoden ajan.

Mitä saat jokaisen tilauksen yhteydessä

• Myllyn testitodistus (kemia, vetolujuus)
• Mittatarkastusraportti (10 kpl)
• Testiasetusraportti (kiinnityskuvat, vetovoima, jos mitattu)
• Päällystys- tai passivointitodistus (tarvittaessa)
• Suolasumutestitodistus (jos pyydetään)
• Vaatimustenmukaisuustodistus

Nuote Metalsilla on ISO 9001:2015 -sertifikaatti. RoHS- ja REACH-ilmoitukset toimitettu.

Käytännöt

• Näytteitä– 20–50 ilmaista kappaletta vakiovarastokokoille (asiakas maksaa toimituskulut)
• MOQ– 2 000 kappaletta (teräs/messinki), 3 000 (ruostumaton)
• Toimitusaika (varasto)– 5–7 arkipäivää
• Toimitusaika (muokattu tynnyri)-12-15 päivää
• Työkalumaksut– Ei mitään tavallisille astianpäätyökaluille (3–6 mm varsi)

Kolme kysymystä, joihin vastaamme usein

Kysymys 1: Milloin minun pitäisi valita pyöreän pään tai litteän pään päälle käytettävä puoliontto niitti?

V: Valitse alustapää, kun tarvitset suuremman laakeripinnan kuin pyöreä pää (läpivedon estämiseksi pehmeissä materiaaleissa), mutta tarvitset myös enemmän pään korkeutta kuin tasainen pää (esteettisistä tai välyssyistä). Pannun pään suora sivuseinä antaa sille puhtaan, viimeistellyn ilmeen, jota suositaan kuluttajatuotteissa, kuten jalustoissa, huonekaluissa ja työkaluissa. Pyöreä pää on yksinkertaisempi ja halvempi. Litteä pää on tarkoitettu huuhtelutarkoituksiin. Pan head on "ensisijainen näkyvä" vaihtoehto.

Kysymys 2: Voidaanko pohjapään puolionttoja niittejä käyttää hiilikuituosissa, kuten jalustan jalassa?

V: Kyllä, mutta varovaisuutta tarvitaan. Hiilikuitu on hauras ja voi murtua niitin pään alle. Pannun pään suurempi laakerialue auttaa jakamaan kuormaa. Käytä piippua, joka on täsmälleen 1,0 mm pidempi kuin materiaalipino. Aseta puristimella (ei vasaralla) pienellä voimalla. Yllä olevaan kolmijalkakoteloon asiakas käytti alumiinikiinnikettä – ei hiilikuitua. Olemme toimittaneet hiilikuituisten dronevarsien kattilapääniittejä erityisellä pehmeällä ontelolla. Ota meihin yhteyttä saadaksesi erityisiä suosituksia.

Q3: Tarjoamme ilmaisia ​​näytteitä varastossa oleville kokoille. Mitkä ovat varastossa olevat koot pannun pään puoliontoihin niiteihin?

V: Pidämme seuraavat koot varastossa välitöntä näytteenottoa varten (20-50 kappaletta ilmaiseksi, asiakas maksaa lähetyksen):

4mm varsi, 8mm pää, piipun pituudet 6mm, 8mm, 10mm (teräs, sinkitty)

5 mm varsi, 10 mm pää, piipun pituudet 8 mm, 10 mm, 12 mm (teräs ja 304 ruostumaton)

6 mm varsi, 12 mm pää, piipun pituudet 10 mm, 12 mm, 15 mm (vain teräs)

Muiden kokojen tai räätälöityjen pituuksien toimitusaika on 12–15 päivää. Emme veloita ylimääräistä ensikertaisesta näytteenotosta mukautetun kokoisena – maksat vain toimituskulut.

Katso Pan Head Ero

Voimme postittaa sinulle 20-50 kappaletta kattilapäisiä puolionttoja niittejä valitsemassasi materiaalissa ja koossa. Aseta ne jalustan saranaan, kannattimeen tai mihin tahansa kokoonpanoon. Vertaa laakerin pinta-alaa ja säädön helppoutta.

Ota yhteyttä Nuote Metalsiin varren halkaisijan, piipun pituuden ja materiaalin osalta. Ilmaiset näytteet toimitetaan yhden arkipäivän sisällä.
