Sienipään puoliputkimaiset niitit

Liitettäessä pehmeitä tai ohuita materiaaleja, joissa tavallinen niitinpää saattaa mennä läpi, sienipään puoliputkimaiset niitit tarjoavat ihanteellisen ratkaisun. Leveä, kupumainen pää jakaa puristusvoiman suuremmalle alueelle, kun taas ontto perä mahdollistaa alhaisen voiman asennuksen.

Nuote metallit on suunnitellut tarkkuuskiinnittimiä yli kahdenkymmenen vuoden ajan. Sienipään puoliputkimaiset niitimme palvelevat teollisuudenaloja nahkatavaroista ja verhoilusta autojen koristeluun ja maatalouskoneisiin – kaikkialla tarvitaan leveä, matalaprofiilinen pää materiaalin repeytymisen estämiseksi.

Mitä ovat sienipään puoliputkimaiset niitit?

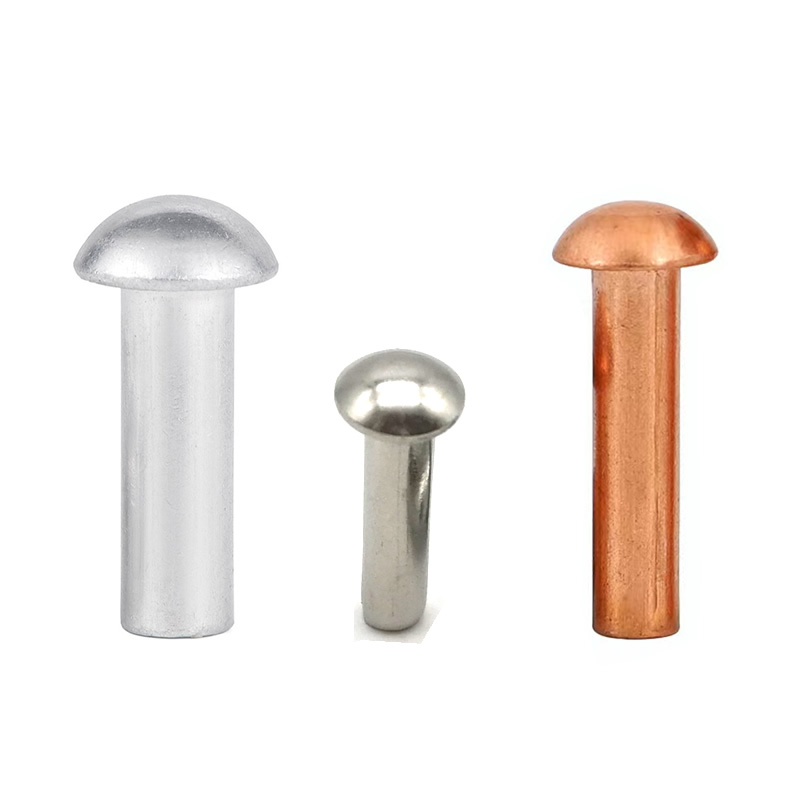

Sienipään puoliputkimaisissa niiteissä on leveä, pyöreä pää, joka muistuttaa sienen korkkia, yhdistettynä varteen, jonka hännän päässä on matala ontto onkalo (tyypillisesti 40–60 % varren pituudesta).

Sienipään puoliputkimaisten niittien erottavia ominaisuuksia ovat:

Suuri pään halkaisija – tyypillisesti 2,0–2,5 kertaa varren halkaisija

Matala kupuprofiili – pää kohoaa vain 0,6–1,2 mm pinnan yläpuolelle

Sileä, säteilevä reuna – ei teräviä kulmia, jotka vahingoittaisivat viereisiä materiaaleja

Puoliputkimainen pyrstö – vähentää säätövoimaa noin 70 % kiinteisiin niitteihin verrattuna

Tämä geometria tekee näistä niiteistä erityisen sopivia:

Pehmeät materiaalit, kuten nahka, kumi, muovit ja komposiitit

Ohut metallilevy, josta pieni pää menisi läpi

Tekstiilikokoonpanot, mukaan lukien kangas, pressu ja verhoilu

Käyttökohteet, jotka vaativat tärinänkestävyyden alustaa vahingoittamatta

Miksi valita sienipään puoliputkimaiset niitit muiden päätyylien sijaan?

Ennen kuin tutkit teknisiä tietoja, pohdi, missä Nuote Metals suosittelee sienipään puoliputkimaisia ​​niittejä vaihtoehtojen sijaan.

Pään tyylin vertailu

Mushroom Head Designin edut

Estää läpivedon – leveä pää toimii sisäänrakennettuna aluslevynä

Vähentää materiaalin jännitystä – kuorma jakautuu suuremmalle alueelle

Tarjoaa viimeistellyn ulkonäön – sileä kupu näyttää ammattimaiselta

Minimoi tarttumisen – säteilevä reuna ei tartu kankaisiin tai käsiin

Yhteensopiva pehmeiden alustojen kanssa – muovi ja kumi eivät halkeile pään alla

Valmistamme erilaisia ​​niittejä

Valmistamme erilaisia ​​niittejä, kuten umpiniittejä, puoliputkiniittejä ja täysputkiniittejä sekä erikoisniittejä.

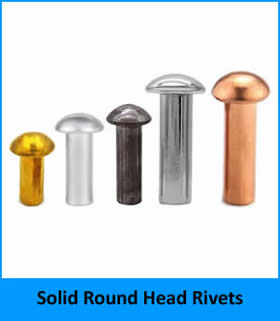

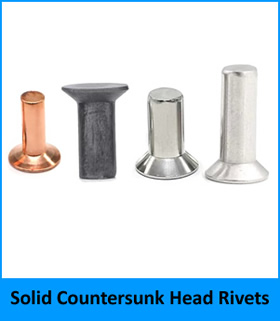

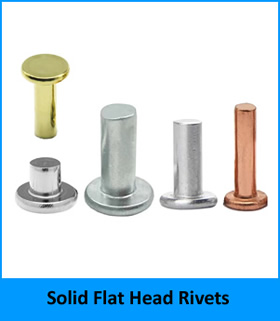

1. Kiinteät niitit, mukaan lukien kiinteät pyöreät niitit, kiinteät litteät niitit ja kiinteät upotetut niitit eri materiaaleista.

Jos haluat tietää lisää kiinteistä niiteistämme, napsauta

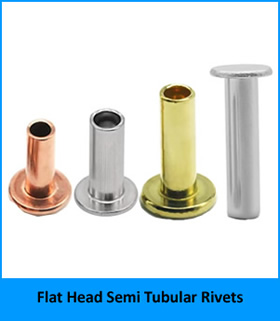

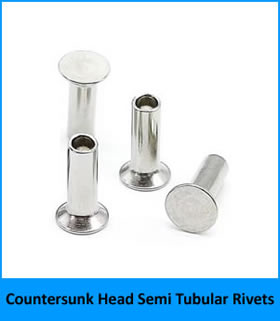

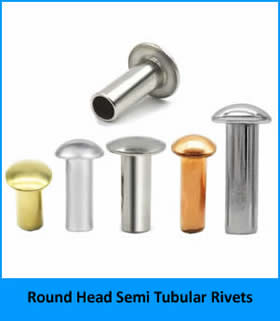

2. Puoliputkimaiset niitit, mukaan lukien puoliputkimaiset pyöreäpäiset niitit, puoliputkimaiset litteät niitit ja puoliputkimaiset upotetut niitit eri materiaaleista.

Napsauta  nähdäksesi lisää puoliputkimaisista niiteistämme.

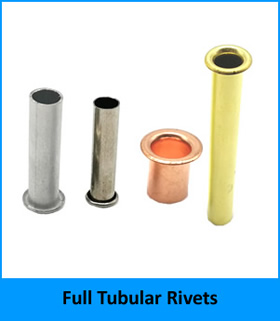

3. Täysputkiniitit messingistä, kuparista, ruostumattomasta teräksestä, alumiinista ja teräksestä.

Jos haluat tietää lisää putkimaisista niiteistä, napsauta

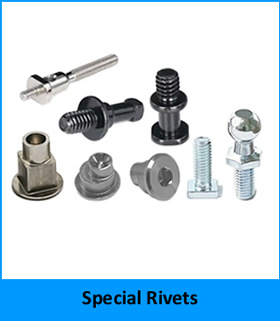

4. Erityiset niitit

Clck  nähdäksesi lisää erikoisniiteistämme.

Nuote metallit Mushroom Head Half Tubular Niittien yksityiskohtaiset tuoteparametrit

Kaikki sienipää puoliputkimaiset niitit alkaenNuote metallitvalmistetaan vähähiilisestä teräksestä, messingistä tai alumiinista käyttötarpeen mukaan. Sienipää on suunniteltu tarjoamaan maksimaalisen kannatusalueen samalla kun se säilyttää matalan profiilin.

Materiaalitiedot

Vakiomitat – Teräksiset sienipään puoliputkimaiset niitit

Nuote metallitvalmistaa sienipään puoliputkimaisia ​​niittejä seuraavassa vakiokokoalueella. Mukautetut mitat ovat saatavilla volyymitilauksille.

Toleranssit: Varren halkaisija ±0,05mm, pään halkaisija ±0,15mm, pään korkeus ±0,10mm, kokonaispituus ±0,15mm. Onton syvyys on noin 50 % tynnyrin pituudesta tavallisissa puoliputkimaisissa niiteissä.

Mekaaniset suorituskykytiedot (teräs, halkaisija 4 mm, kahva 2 mm)

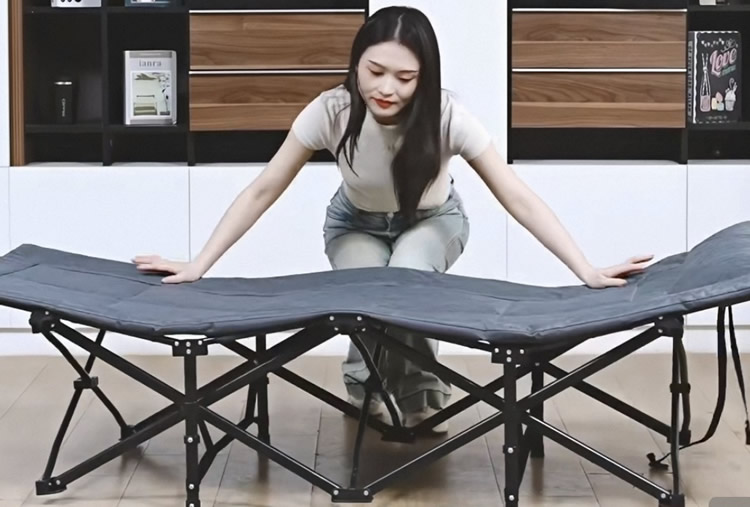

Asiakaslaukku – kokoontaitettava telttasänky (teräs, nikkelipinnoitettu)

Pienikokoisten retkeilykalusteiden valmistaja otti meihin yhteyttä toistuvan ongelman kanssa. Heidän kokoontaitetussa sängyssä käytettiin pyöreitä niittejä saksien ja saranoiden liitoksissa. Pyöreä pää työntyi liian pitkälle ja raapi kankaan makuualustaa vasten taittamisen aikana. Pahempaa on, että sinkityt teräsniitit osoittivat valkoruostetta muutaman käytön jälkeen kosteissa olosuhteissa. He tarvitsivat niitin, jossa oli leveämpi, matalampi pää kankaan puhdistamiseen ja paremman korroosionkestävyyden.

Suosittelemme teräksistä sienipäätä, puolionttoa niittiä, jossa on nikkelipinnoitus. 5 mm:n varsi, 11 mm:n sienipää istui vain 1,6 mm ylpeänä – riittävän alhaalla kankaan puhdistamiseen, mutta riittävän leveä jakaakseen saranoiden kuorman. Nikkelipinnoitus tarjosi 96 tunnin suolasuojan (verrattuna 48 tunnin sinkkiin), mikä eliminoi ruosteen. Puoliontto ontelo vähensi säätövoimaa 70 % estäen ohuen teräsputken muodonmuutoksia.

Asiakas testasi 200 niittiä 50 sängyssä. 5 000 taittosyklin ja viikon kosteuskammiossa olon jälkeen ei takertumista, ei ruostetta, ei löystymistä. He käyttävät nyt nikkelöityjä sienipääniittejämme koko taittosänkyjen tuotesarjassa.

Laadunvalvontaprosessimme – saapuvasta johdosta lähtevään laatikkoon

Emme luota onneen. Jokainen erä sienipään puoliputkimaisia ​​niittejä käy läpi dokumentoidun tarkastusjakson kalibroituja instrumentteja käyttäen. Alla on tavallinen työnkulkumme.

Vaiheittainen tarkastuskulku

Saapuvan johdon tarkastus– Tarkistamme raaka-aineen halkaisijan digitaalisella mikrometrillä (tarkkuus ±0,001 mm). Jokaisesta kelasta otetun näytteen kovuus testataan käyttämällä Rockwellin kovuusmittaria (HRB-asteikko). Vain johto HRB 70–85:n sisällä kulkee.

Ensimmäinen artikkelitarkastus–ulkonäkö– Päintäkoneen 10 ensimmäistä niittiä tutkitaan työkaluvalmistajan mikroskoopilla (20-kertainen suurennus). Etsimme halkeamia, välähdyksiä, epätasaisia ​​päitä tai pinnan jälkiä.

Ensimmäinen artikkelitarkastus– mitat– Digitaalisella jarrusatulalla (resoluutio 0,01 mm) ja mikrometrillä mittaamme varren halkaisijan, pään halkaisijan, pään korkeuden ja kokonaispituuden. Profiiliprojektori (optinen komparaattori) projisoi niitin 20-kertaisella suurennuksella varmistaakseen ontelon syvyyden ja pään samankeskisyyden. 2,5D-kuvanmittausjärjestelmä kaappaa koko ääriviivan ja vertaa sitä CAD-piirustukseen. Kaikkien mittojen tulee olla ±0,05 mm varren ja ±0,15 mm pituuden sisällä.

Prosessinaikainen tarkastus– Tuotannon aikana kuljettaja vetää 5 niittiä 500 kappaletta kohden. Mitat varmistetaan digitaalisella jarrusatulalla ja ontelon syvyyden go/no-go-mittarilla. Kaikki toleranssin ylittävä ajautuminen pysäyttää puristuksen.

Testiasetus (koeniitaus)– Joka 2000 kappaletta laitamme 3 niittiä edustavaksi materiaalinäytteeksi hydraulipuristimella. Kiinnityksen symmetria ja tiiviys tarkastetaan. Löystyneitä tai halkeilevia niittejä ei hyväksytä.

Suolasumutestaus (tarvittaessa)– Ulkona tai pinnoitetuille niiteille asetamme näytteet suolasuihkukoekammioon (ASTM B117). Teräs nikkelöinnillä: vähintään 96 tuntia. Ruostumaton teräs: 200–500 tuntia (304) tai 1 000+ tuntia (316). Erän mukana myönnetään todistus.

Viimeinen lähtötarkastus– Jokainen niitti kulkee ennen pakkaamista optisen lajittelukoneen läpi, jossa on nopeat kamerat. Se tarkistaa pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Hylätyt poistetaan automaattisesti. Sitten vedetään satunnainen AQL-näyte (taso II, 1.0) manuaalista tarkistusta varten jarrusatulat, mikrometrit ja profiiliprojektorin avulla.

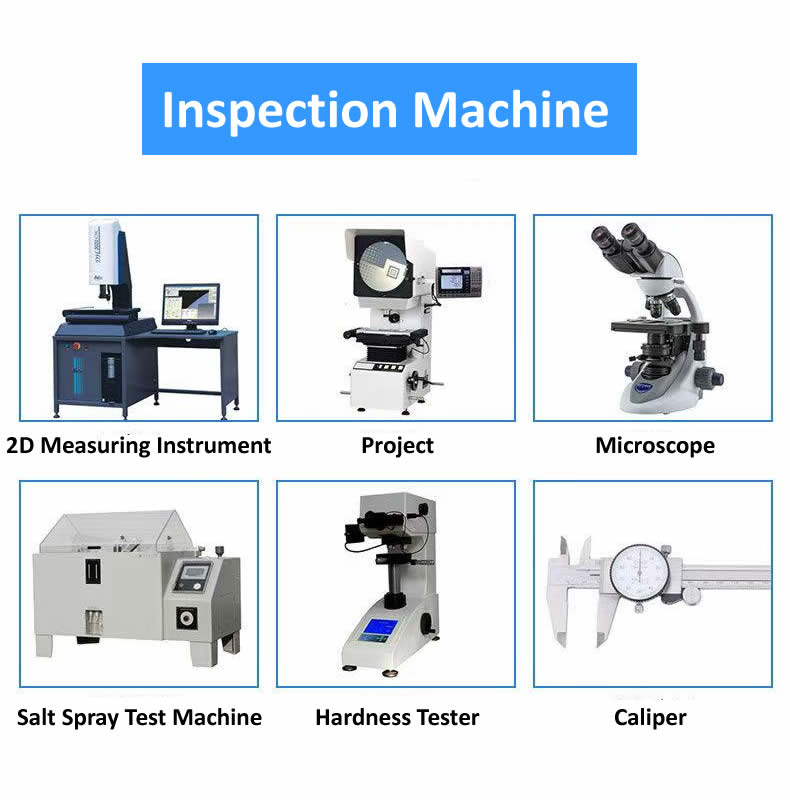

Sisäinen varusteluettelomme

Kaikki laitteet kalibroidaan vuosittain akkreditoidussa kolmannen osapuolen laboratoriossa. Rekisteriä säilytetään viisi vuotta.

Nuote metallit ei guess. Me mittaamme. Jokainen tehtaaltamme lähtevä sienipään puoliputkimainen niitti on läpäissyt nämä tarkastukset.

Luota testaamalla

Jokaiselle Nuote Metalsin sienipään puoliputkimaisille niiteille suoritetaan:

Mittatarkastus – pään halkaisija, pään korkeus, varren halkaisija, onton syvyys

Kovuustestaus – materiaaliin sopiva Rockwell-asteikko

Läpivetotesti – edustavalla alustalla (nahka, muovi tai kangas)

Suolasumutestaus – päällystetyille tuotteille (sinkitty: vähintään 72 tuntia)

Asennusopas puoliputkimaisille niiteille

Sienipään puoliputkimaisten niittien oikea asennus edellyttää kiinnittämistä reiän kokoon ja asetustyökalun valintaan. Noudata näitä Nuote Metalsin ohjeita:

Valmistelu ennen asennusta

Valitse oikea reiän halkaisija – 0,25–0,30 mm suurempi kuin varren halkaisija

Tee tai poraa puhtaat reiät – vältä alustamateriaalin repeytymistä

Purseet molemmilta puolilta – erityisen tärkeää muoville ja kumille

Vain nahalle – kostuta reiän alue hieman luonnollisen supistumisen mahdollistamiseksi

Asennusmenetelmät

Menetelmä 1– Manuaalinen niitin asetin vasaralla (pieni äänenvoimakkuus)

Työnnä niitti valmistettujen reikien läpi (sienenpää näkyvällä puolella)

Aseta kovera setteri onton hännän päälle (sovita setterin halkaisija pään muotoon)

Lyö setteriä vasaralla kääntääksesi häntä ulospäin

Pysähdy, kun häntä muodostaa litteän tai hieman pyöristyneen napakan

Menetelmä 2- Pneumaattinen puristin (keskimääräinen tilavuus)

Käytä niittipuristinta, jonka pään puolella on sienen muotoinen alasin

Paina asteittain, kunnes häntä pyörii kokonaan

Tämä menetelmä tarjoaa tasaisen kiinnittymisen ilman iskuvaurioita pehmeille alustoille

Menetelmä 3– Hydraulinen tai potkupuristus (suuri äänenvoimakkuus)

Ihanteellinen yli 10 000 kappaleen tuotantosarjoihin

Nuote metallit voi toimittaa yhteensopivia säätötyökaluja (lävistys ja meisti), jotka on kalibroitu niitin mittoihin

Aseta paine 0,8–1,5 tonniin halkaisijasta riippuen

Tarkastus asettamisen jälkeen

Pään tarkastus – sienen pään tulee istua tasaisesti alustaa vasten ilman rakoa

Puristettu häntä – tulee olla täysin rullattu, ilman halkeamia tai epäsymmetristä laajenemista

Alustan tarkastus – ei halkeamia reiän ympärillä (etenkin muoville tai nahalle)

Vetotesti – näyteniittien tulee kestää odotettu työkuormitus

Usein kysyttyjä kysymyksiä sienipään puoliputkimaisista niiteistä

Alla on yleisimmät Nuote Metalsin saamat tekniset tiedustelut sienipään puoliputkimaisista niiteistä.

K1: Mitä eroa on sienipään puoliputkimaisilla niiteillä ja tavallisilla pyöreäpään niiteillä? Milloin minun pitäisi käyttää kutakin?

V: Ensisijainen ero on pään geometria ja sen toiminnallinen tarkoitus. Sienipään puoliputkimaisilla niiteillä on leveämpi pää (varren halkaisija 2,0–2,5 kertaa) ja profiili pienempi, säteisempi kuin tavallisissa pyöreäpään niiteissä (yleensä 1,5–1,7 kertaa varren halkaisija korkeammalla kupulla). Sienipään puoliputkimaisten niittien leveä pää tarjoaa suuremman laakeripinnan, mikä tekee niistä ihanteellisia pehmeille materiaaleille, kuten nahalle, kumille, muoville ja kankaalle, josta pienempi pää vetäytyisi läpi. Tavalliset pyöreäpäiset niitit sopivat paremmin metallin ja metallin välisiin liitoksiin, joissa alustan lujuus on korkea, eikä läpiveto ole ongelma. Käytä esimerkiksi sienipään puoliputkimaisia ​​niittejä kiinnittäessäsi kangashihnaa muoviosaan; käytä tavallisia pyöreäpäisiä niittejä yhdistäessäsi kaksi teräskannatinta. Nuote Metals voi tarjota näytepakkauksia, jotta voit testata molempia päätyylejä tietyllä materiaalillasi.

Q2: Voidaanko sienipään puoliputkimaisia ​​niittejä käyttää sovelluksissa, joissa on korkea tärinä, kuten maatalouskoneissa tai autojen sisätiloissa?

V: Kyllä, sienipään puoliputkimaiset niitit toimivat erittäin hyvin tärisevässä ympäristössä, jos substraattimateriaali on sopiva. Puoliputkimainen häntä laajenee ja täyttää reiän luoden tiukan häiriösovituksen, joka vastustaa löystymistä tärinän vaikutuksesta. Metalli-metallisovelluksiin suosittelemme teräksisiä, puoliputkimaisia ​​niitit, joissa on sinkki- tai fosfaattipinnoite. Autojen sisätiloissa, joissa muovit tai komposiitit ovat yleisiä, leveä sienipää itse asiassa parantaa tärinänkestävyyttä jakamalla sykliset kuormat suuremmalle alueelle, mikä vähentää jännityskeskittymää. Äärimmäisissä tärinäsovelluksissa (esim. moottorin osat) Nuote Metals suosittelee kuitenkin niitin yhdistämistä kierrelukitusseokseen tai toisen kiinnitystyypin, kuten lukkopultin, valitsemista. Useimpiin maatalouslaitteisiin (suojat, verhoilut, opasteet) ja autojen sisustukseen sienipään puoliputkimaiset niitit ovat todistettu ja luotettava valinta.

Q3: Kuinka estän halkeilun tai halkeilun, kun asennat sienipään puoliputkimaisia ​​niittejä hauraaseen muoviin tai ohueen akryyliin?

V: Tämä on yleinen haaste. Nuote Metals suosittelee seuraavia vaiheita halkeamisen estämiseksi asennettaessa sienipään puoliputkimaisia ​​niittejä hauraaseen muoviin. Suurenna ensin reiän halkaisijaa hieman – hauraiden muovien kohdalla käytä reikää, joka on 0,05–0,10 mm suurempi kuin vakiosuositus (esim. varsi + 0,35 mm +0,25 mm sijaan). Viisaa toiseksi reiän sisään- ja ulostuloaukko 45°:n uppoupotuksella poistaaksesi terävät reunat, jotka aiheuttavat halkeamia. Kolmanneksi, käytä kontrolloitua paineensäätömenetelmää – manuaalinen tai pneumaattinen puristin käyttää asteittaista voimaa, kun taas vasaran isku voi murtaa muovin. Neljänneksi, harkitse tukialuslevyn käyttöä puristetun hännän alla leviämisvoiman jakamiseksi. Äärimmäisen hauraille materiaaleille (akryyli, polykarbonaatti) Nuote Metals tarjoaa pehmeästi asetetun version sienipään puoliputkimaisista niiteistä, joiden onttoosassa on hieman ohuempi seinämä, joka laajenee pienemmällä radiaalivoimalla. Ota yhteyttä tekniseen tiimiimme ja kerro muovityypistäsi ja -paksuudestasi mukautetun suosituksen saamiseksi.

Q4: Mikä on sienipään puoliputkimaisten niittien maksimipitoalue? Voitko tehdä pidempiä piipuja paksuille materiaalipinoille?

V: Nuote Metalsin sienipään puoliputkimaisten niittien vakiopitoalue on tyypillisesti 1,0–15,0 mm varren halkaisijasta riippuen. Paksumpiin materiaalipinoihin tarjoamme mukautettuja tynnyrin pituuksia jopa 50 mm halkaisijoille 8 mm tai enemmän. Piipun pituuden valintasääntö on: piipun pituuden tulee ylittää materiaalin kokonaispaksuus 1,0–1,5 mm, jotta puristus muodostuu oikein. Jos materiaalipino on esimerkiksi 8,0 mm paksu, valitse niitti, jonka piipun pituus on 9,0–9,5 mm. Nuote Metals ylläpitää työkaluja tynnyrin pituuksille 0,5 mm:n välein 3 mm:stä 25 mm:iin useimmille halkaisijoille. Yli 25 mm:n pituuksille vaaditaan räätälöityjä työkaluja, joiden vähimmäistilausmäärä on 50 000 kappaletta. Ota yhteyttä ja kerro tarkka materiaalipinon paksuus, niin laskemme optimaalisen piipun pituuden ja teemme tarjouksen.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa sienipään puoliputkimaisille niiteille?

Oikean toimittajan valitseminen varmistaa tasaisen pään geometrian, luotettavan puristamisen ja asiantuntevan teknisen tuen. Nuote Metals tarjoaa:

Varaston saatavuus – 3000+ yleistä kokoa teräksestä ja messingistä, valmiina lähetettäväksi 3–5 päivässä

Räätälöity valmistus – työkalut epätyypillisille pään halkaisijoille, piipun pituuksille tai onteloiden syvyyksille (vähintään 25 000 kappaletta mukautetuille mitoille)

Materiaalivaihtoehdot - teräs (sinkki/musta oksidi/fosfaatti), messinki (luonnollinen/antiikki/nikkeli), alumiini (kirkas anodisoitu)

Ilmaiset näytteet – saatavilla kaikkiin varastossa oleviin kokoihin (asiakas maksaa lähetyksen)

Tekninen dokumentaatio – mittapiirustukset, asennusohjeet ja materiaalitodistukset jokaisen tilauksen mukana

Globaali toimitus – logistiikkatuki Pohjois-Amerikkaan, Eurooppaan, Aasian ja Tyynenmeren alueelle, Lähi-itään ja Etelä-Amerikkaan

100 % laaduntarkastus – jokainen erä tarkastetaan ennen lähetystä, ja näytteitä säilytetään jäljitettävyyttä varten

Ota yhteyttäNuote metallittänään pyydä näytesarja, tekninen tietolomake tai tarjous sienipään puoliputkimaisten niittien sovelluksestasi.
