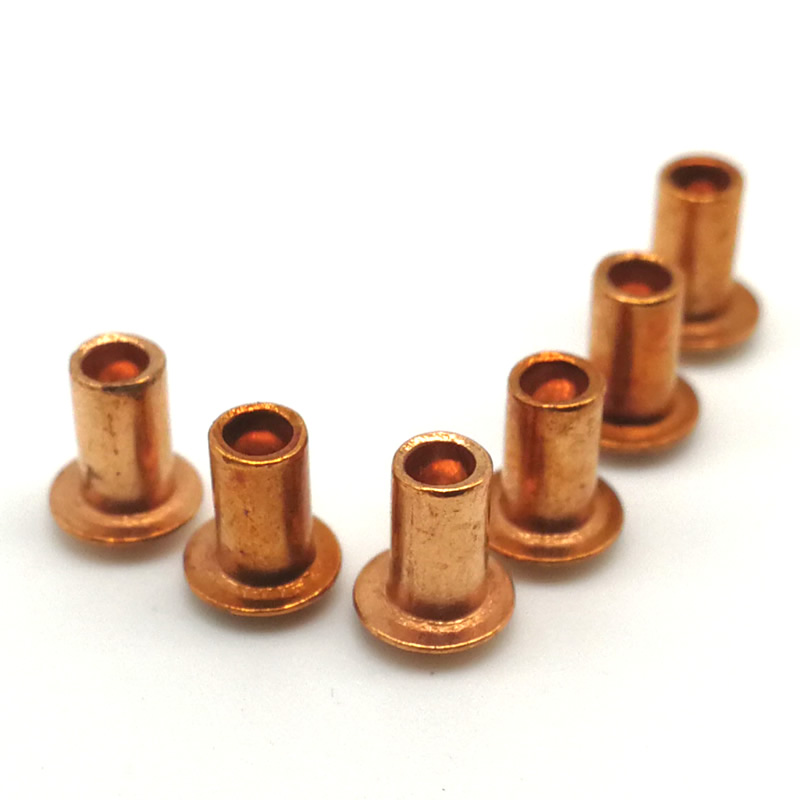

Kupariset puoliontot niitit

Jos kokoonpanossasi on asennettava puoliontto niitti pienellä voimalla – ja sinun on myös siirrettävä virtaa, siirrettävä lämpöä tai ylläpidettävä hygieenistä pintaa – kupari on ainoa materiaali, joka toimittaa kaikki kolme.Kupariset puoliontot niitityhdistä puoliputkimaisen rakenteen 70 %:n asetusvoiman vähennys puhtaan C11000-kuparin ainutlaatuisiin ominaisuuksiin: 100 % IACS-sähkönjohtavuus, 401 W/m·K lämmönjohtavuus ja luonnollinen antimikrobinen suorituskyky.

Kun johtavuudella ja tuotannon tehokkuudella on merkitystä, kupariset puoliontot niitit ovat suunniteltu ratkaisu.

Kupari vs. messinki vs. alumiini – numerot, joilla on merkitystä

Valitse kupari, kun:Niitin tulee kuljettaa sähkövirtaa. Kokoonpanon on siirrettävä lämpöä pois komponenteista. Tarvitaan antimikrobisia ominaisuuksia. Tarvitset korkeimman saatavilla olevan puolionton kiinnittimen johtavuuden.

C11000 Kupari – Materiaalin ominaisuudet

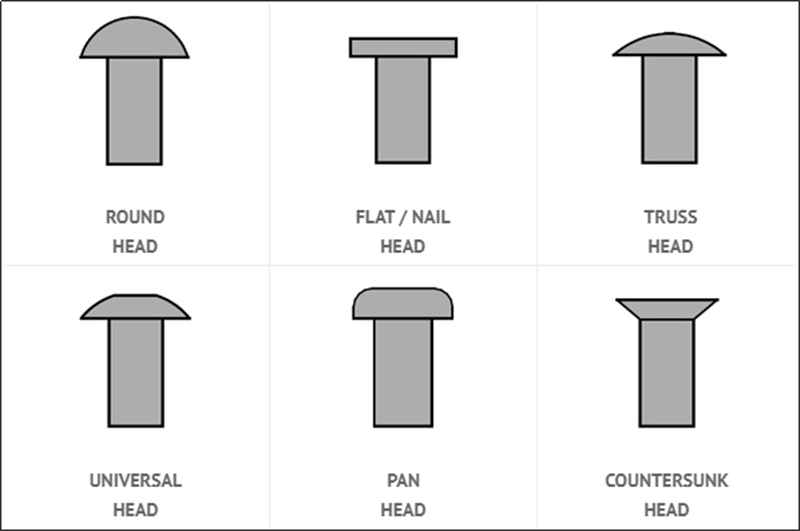

Päätyylit – mitä tarjoamme

Kuparisia puolionttoja niittejä on saatavana kuudessa päätyylissä:

Yksi todellinen sovellus – LED-valaisimien ohjainkortti

Tehokkaiden LED-valaisimien valmistaja tarvitsi kiinnikkeen ohjainlevyn kiinnittämiseksi jäähdytyselementin koteloon. Ohjainlevy synnytti huomattavaa lämpöä käytön aikana – aikaisemmat teräsruuvit tarjosivat mekaanisen liitoksen, mutta huonosti lämmönsiirtoa. Lämmön kertyminen lyhensi LEDien käyttöikää. Asiakas tarvitsi kiinnittimen, joka siirtäisi lämmön pois ohjauslevystä samalla kun se asetti mahdollisimman pienellä voimalla, jotta levy ei vaurioidu.

Toimitimme C11000 kupariset puoliontot niitit – 3,0 mm varsi, 5,5 mm pyöreä pää, 5,0 mm piipun pituus, sileä viimeistely. Kupari toimitti 401 W/m·K lämmönjohtavuuden – lämpö poistui tehokkaasti ohjauskortista. Matala onkalo vähensi säätövoimaa yli 60 % – ei vaurioita ohjauslevyssä. Pysyvä kiinnike pysyi tukevasti lämpöpyörän alla. Asiakas testasi 500 niittiä 500 kiinnittimessä. 5000 lämpösyklin jälkeen nolla vikaa. Nyt he tilaavat kuparisia puolionttoja niittejä 150 000 kappaleen erissä vuosittain.

Valmistusprosessi – Tuotannon vuokaavio

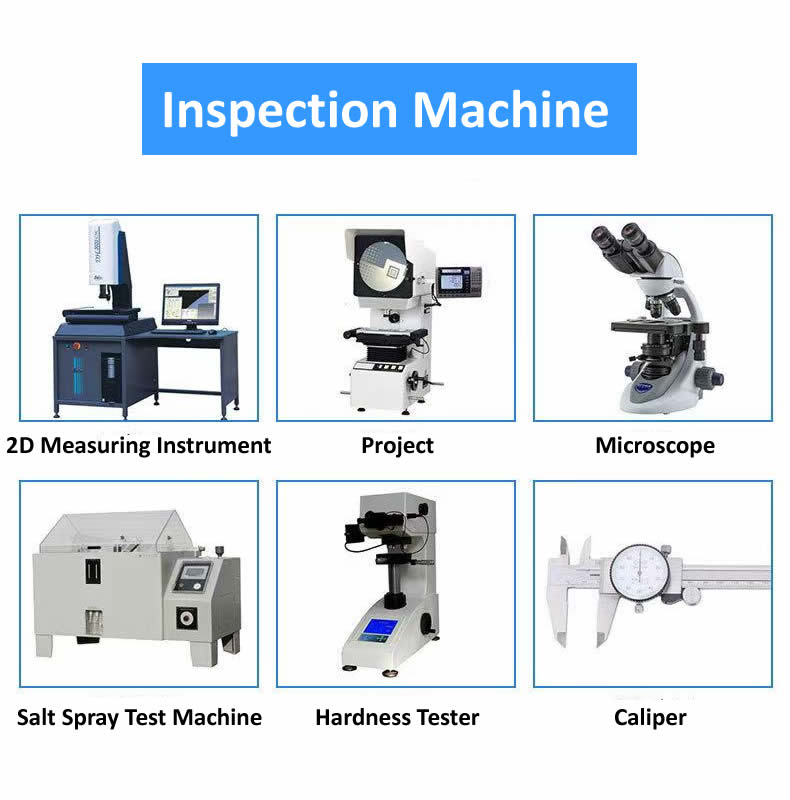

Tarkastuslaitteistomme – Näin varmistamme laadun

Ylläpidämme täyden valikoiman kalibroituja tarkastuslaitteita varmistaaksemme jokaisen kuparisten puolionttojen niittien erän ennen toimitusta:

• Lasermikrometri – Nopea, kosketukseton varren halkaisijan ja seinämän paksuuden mittaus ±0,02 mm tarkkuudella.
• Optinen vertailija (profiiliprojektori) – Pään profiilin, laipan halkaisijan ja yleisen muodon silmämääräinen tarkastus.
• 2.5D-kuvanmittausjärjestelmä – Automaattinen sisähalkaisijan, laipan samankeskisyyden ja piipun pituuden mittaus.
• Spektrometri – Materiaalikoostumuksen tarkastus C11000-kuparille (≥99,9 % Cu).
• Rockwellin kovuusmittari – Raaka-aineen ja valmiin tuotteen kovuuden tarkastus.
• Suolasuihkutestauskammio – Korroosionkestävyystestaus ASTM B117:n mukaan tarvittaessa.

Kaikki laitteet kalibroidaan vuosittain akkreditoiduissa kolmannen osapuolen laboratorioissa. Tarkastusasiakirjat säilytetään viisi vuotta ja sisältyvät jokaiseen lähetykseen.

Mitä asiakkaamme sanovat – todellista palautetta

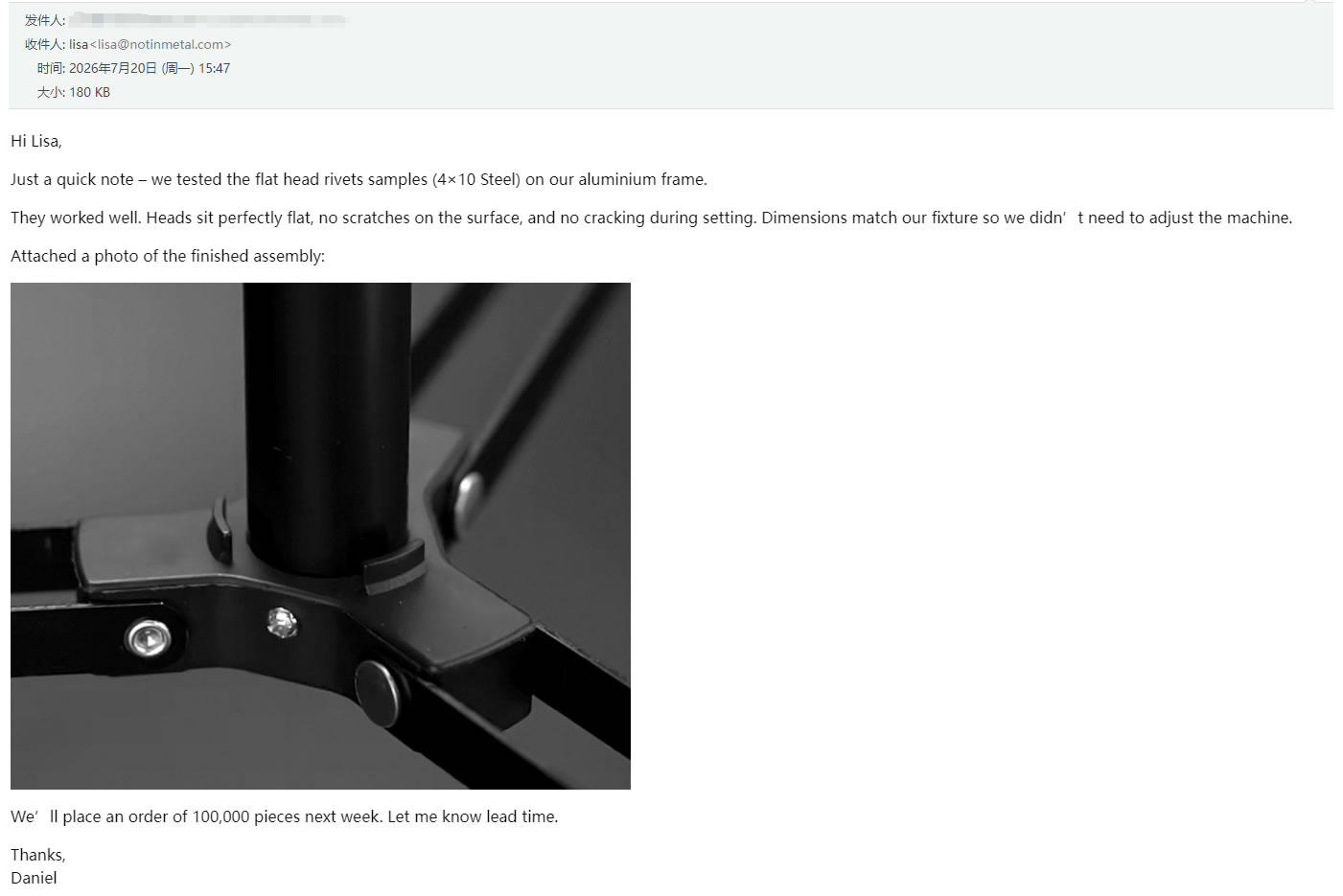

Annamme asiakkaidemme puhua puolestamme. Yllä olevissa kuvissa näkyy todellista palautetta valmistajilta, jotka ovat käyttäneet kuparisia puolionttoniittejämme tuotantolinjoissaan – LED-valaistusvalmistajista virtalähteiden rakentajiin ja sähkölaitteiden toimittajiin.

He palaavat meille samoista syistä:

• Ylivoimainen lämpöteho – 401 W/m·K johtavuus takaa tehokkaan lämmönpoiston
• Pysyvä johtavuus – 100 % IACS, ei hajoamista ajan myötä
• Pienen voiman asetus – 70 % vähemmän voimaa kuin kiinteät niitit, suojaa herkkiä osia
• Tasainen laatu – Jokainen erä täyttää mitta- ja suorituskykyvaatimukset
• Luotettava toimitus – Näytteet toimitetaan 5–7 päivässä, tuotanto aikataulussa

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Mikä on kuparisten puolionttojen niittien seinämän vähimmäispaksuus?"

V: Pienin seinämän paksuus riippuu varren halkaisijasta ja ontelon syvyydestä. Tyypillisellä 3,0 mm:n varrella, jonka syvyys on 45–55 %, seinämän paksuus on noin 0,20–0,30 mm. Suuremmilla halkaisijoilla voimme saavuttaa paksummat seinät. Tärkeintä on, että seinän on oltava riittävän paksu tukemaan vierintäliikettä kovettumisen aikana halkeilematta, mutta riittävän ohut sallimaan 70 %:n alenemisen säätövoimassa. Jos sinulla on erityinen seinänpaksuusvaatimus, lähetä meille piirustus – tarkistamme toteutettavuuden ja suosittelemme sovelluksellesi optimaalista suunnittelua.

K: "Miksi valita puoliontoihin niiteihin kupari alumiinin tai messingin sijaan?"

V: Valinta riippuu sovelluksesi prioriteeteista. Kupari tarjoaa 100 % IACS:n sähkönjohtavuuden ja 401 W/m·K lämmönjohtavuuden – jos niitin täytyy kuljettaa virtaa tai siirtää lämpöä, kupari on ainoa vaihtoehto. Sillä on myös luonnollisia antimikrobisia ominaisuuksia, joten se on ihanteellinen elintarvikelaitteisiin ja hygieniakriittisiin sovelluksiin. Messinki on kovempaa ja tarjoaa paremman kulutuskestävyyden mekaanisissa sovelluksissa, mutta alhaisemman johtavuuden (~28 % IACS). Alumiini on kevyin vaihtoehto ja ei-magneettinen, mutta se ei tarjoa samaa johtavuutta tai antimikrobisia ominaisuuksia. Yllä olevassa LED-valaisinkotelossa kupari oli välttämätön, koska asiakkaan oli siirrettävä lämpöä pois ohjauskortista tehokkaasti.
