Putken niitit

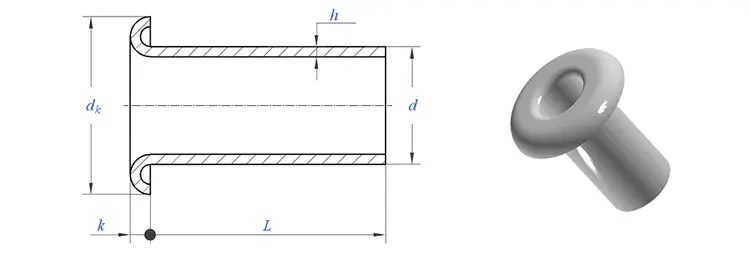

Putken niitti on lyhyt metalliputken pala, jonka toiseen päähän on muodostettu pää. Varsi on ontto hännästä päähän – täysin ontto, ei vain osittain. Ohut seinämä rullaa asennuksen aikana ulospäin erittäin pienellä voimalla, tyypillisesti 15–20 % siitä, mitä kiinteä niitti vaatii.

Tämä on kiinnike, jonka valitset, kun tarvitset jotain kevyttä, nopeasti kiinnitettävää ja hellävaraista pehmeille materiaaleille. Ne ovat kevyimpiä ja nopeimmin kovettuvia pysyviä kiinnikkeitä saatavilla. Jos sovelluksesi ei vaadi maksimaalista lujuutta ja haluat pitää tuotannon vauhdissa, putkiniitit ovat vastaus.

Putkiniitti vs. kiinteä vs. puoliputkimainen – ontto, joka muuttaa kaiken

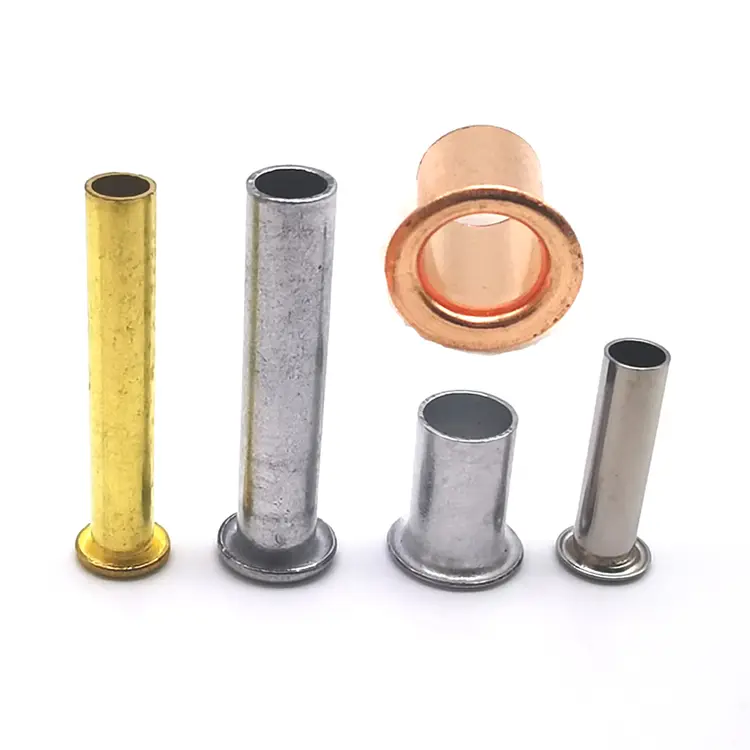

Materiaalivaihtoehdot – viisi vaihtoehtoa viiteen käyttötarkoitukseen

Saatavilla päätyylejä: pyöreä, litteä, upotettu.

Saatavilla olevat viimeistelyt

Yksi todellinen sovellus – teollisuuspölynimurin letkuliitin

Teollisuuden pölynimurien valmistaja tarvitsi kevyen ja edullisen kiinnikkeen letkuliittimien kiinnittämiseen muovikoteloihin. Aiemmat itsekierteittävät ruuvit löystyivät ajan myötä tärinän vuoksi. Kiinteät niitit rikkoivat ohuita muoviseiniä. Asiakas tarvitsi kiinnikkeen, joka kovettuu nopeasti, pysyy pysyvästi eikä vahingoita muovia.

Toimitimme sinkityt teräsputkiniitit – 4,0 mm varsi, 7,5 mm pyöreä pää, 6,0 mm piipun pituus. Täysin ontto muotoilu leikkasi ulospäin minimaalisella voimalla – ei muovin halkeilua. Sinkkipinnoite suojasi korroosiolta. Asiakas testasi 1 000 niittiä 500 yksikössä. 10 000 tärinäsyklin jälkeen, nolla löystymistä, nolla vikaa. He tilaavat nyt niitimme 300 000 kappaleen erissä vuosittain.

Putkivarastosta valmiisiin niitteihin – valmistamme ne

Putkiniitit alkavat aidosta metalliputkesta – leikataan sopivaan pituuteen ja toiseen päähän on muodostettu pää. Prosessi on sama materiaalista riippumatta, mutta jokainen materiaali vaatii erilaiset työkalut ja nopeudet.

Putkien hankinta– Sertifioitu putkivarasto hyväksytyiltä tehtailta. Jokaisen erän mukana tulee myllytestitodistus ja lämpönumero.

Tuleva tarkastus– Putken ulkohalkaisija (±0,02 mm), seinämän paksuus ja materiaalikoostumus tarkistetaan. Spektrometri vahvistaa materiaalin laadun. Teknisten vaatimusten vastainen materiaali hylätään.

Putken leikkaus– Putki leikataan tarkasti aihion pituuteen. Jokaisesta aihiosta tulee yksi niitti.

Otsikko– Leikattu putkiaihio asetetaan päätypuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän. Kiillotetut meistit estävät pintajälkiä.

Trimmaus– Salama pään reunasta on poistettu.

Pyllähdys– Mikropurseet poistetaan.

Pinnoitus tai pinnoitus (jos määritetty)– Sovelletaan tarpeen mukaan.

Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

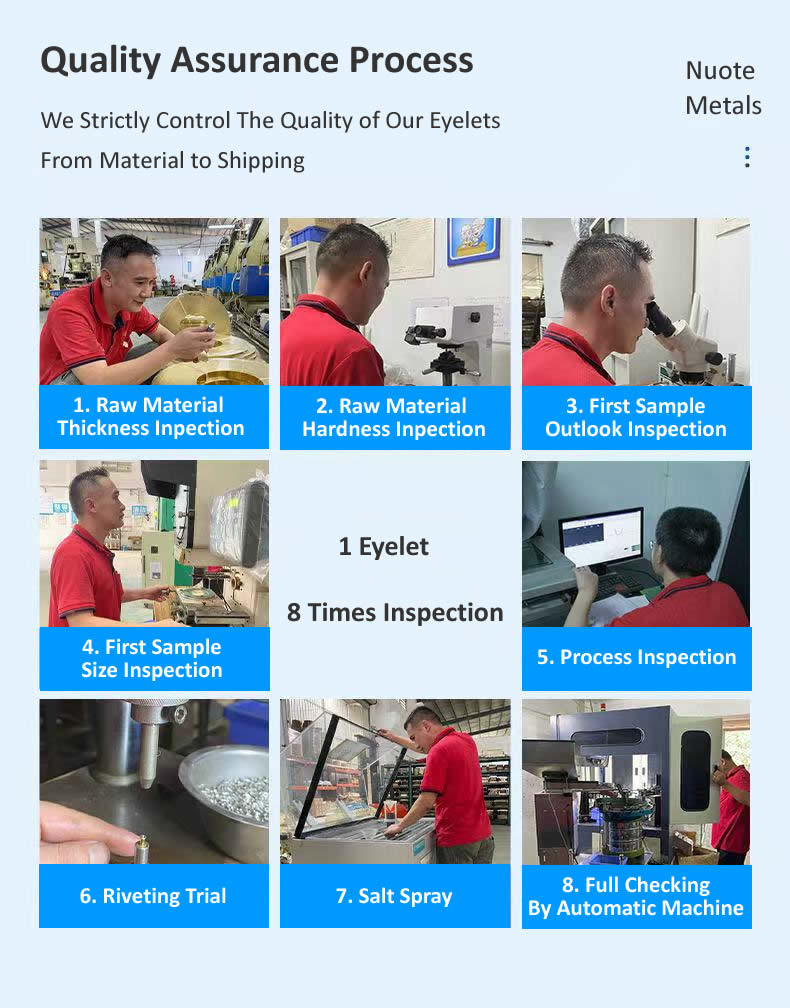

Materiaalista valmiiseen niittiin – kahdeksan kysymystä, joita kysymme ennen lähettämistä

Jokainen putkiniittierä käy läpi tämän tarkistuslistan. Emme siirry seuraavaan vaiheeseen ennen kuin voimme vastata "kyllä" jokaiseen kysymykseen.

Ennen tuotannon aloittamista:

Onko putken halkaisija oikea?– Tarkistamme ulkohalkaisijan lasermikrometrillä. Toleranssi: ±0,02 mm. Jos se on poissa, kela ei mene leikkaushuoneeseen.

Onko materiaali mitä tilasimme?– Spektrometri varmistaa laadun – teräs, ruostumaton, messinki, kupari tai alumiini. Ei arvailua. Ei vaihtoja.

Kun ensimmäiset 10 niittiä on tehty:

Näyttävätkö ne oikealta?– Silmämääräinen tarkastus suurennuksessa. Halkeamat, purseet, epätasaiset päät, pintajäljet ​​– kaikki viat pysäyttävät puristuksen.

Onko mitat oikein?– Sisähalkaisija, ulkolaippa, piipun pituus ja seinämän paksuus mitattuna optisella vertailulaitteella. Kaikkien on vastattava piirustusta ennen tuotannon aloittamista.

Tuotannon aikana:

Pysytäänkö ulottuvuudessa?– Käyttäjät vetää 5 niittiä joka 500 kappaletta. Digitaaliset jarrusatulat ja go/no-go -mittarit varmistavat kriittiset mitat. Kaikki ajautuminen laukaisee työkalujen säädön.

Ennen kuin lähetämme:

Kiinnittyvätkö ne oikein materiaaliisi?– Jokaista 2 000 kappaletta kohden asetamme 3 niittiä näytteeseen todellisesta materiaalistasi. Tarkistamme kiinnityksen symmetrian, tiiviyden ja halkeamien varalta.

Onko korroosiosuojaus riittävä?– Pinnoitetuille, anodisoiduille tai passivoiduille niiteille suoritamme suolasuihkutestit ASTM B117:n mukaisesti. Erän mukana myönnetään todistus.

Onko hylkäyksiä?– Jokainen niitti kulkee optisen lajittelukoneen läpi. Hylätyt poistetaan automaattisesti. Satunnainen AQL-näyte tarkistetaan sitten manuaalisesti.

Putken niitti, joka läpäisee kaikki kahdeksan kysymystä, on valmis lähetettäväksi. Säilytämme kirjaa viisi vuotta – jos kenttäongelma joskus ilmenee, voimme jäljittää erän ja hakea koko tiedoston.

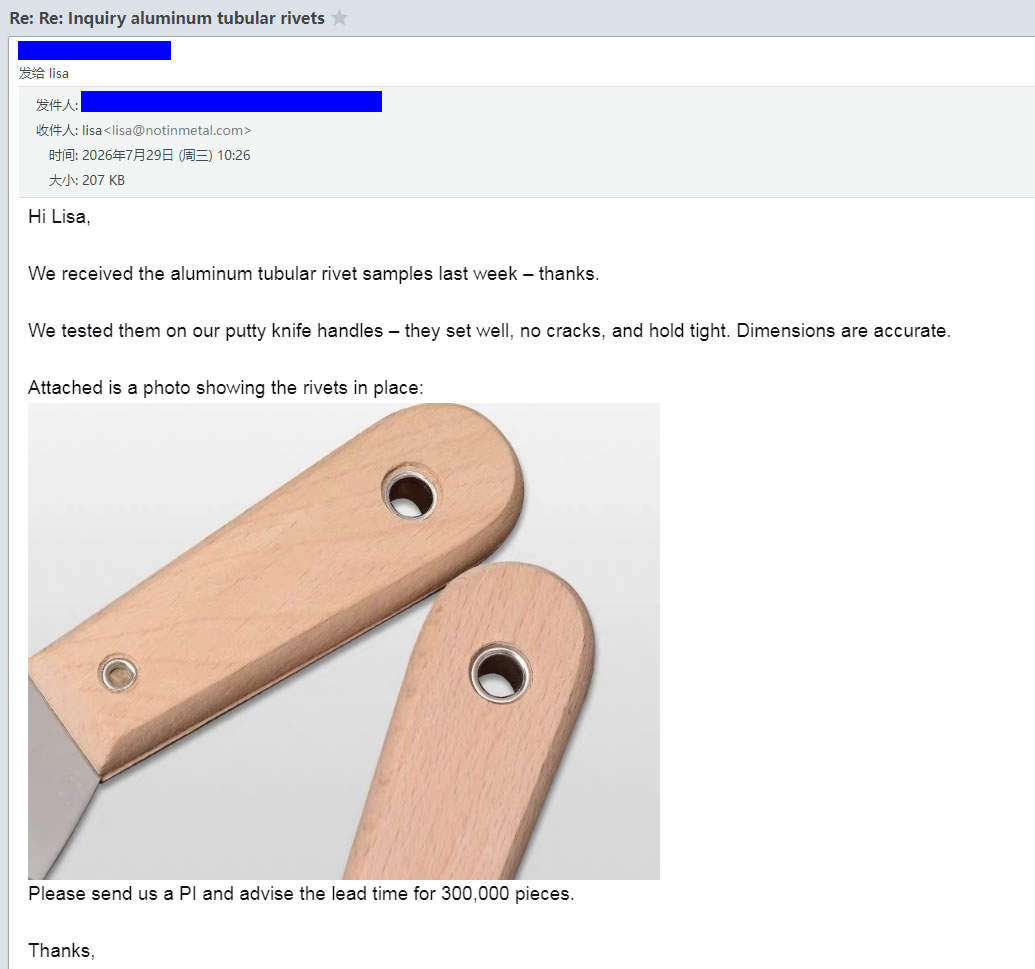

Mitä asiakkaamme sanovat – todellista palautetta

Annamme asiakkaidemme puhua puolestamme. Yllä olevat kuvat näyttävät todellista palautetta valmistajilta, jotka ovat käyttäneet putkiniittejämme tuotantolinjoissaan – pölynimurirakentajista huonekaluvalmistajiin ja autotoimittajiin.

He palaavat meille samoista syistä:

Nopein asetus– 15–20 % kiinteää niittivoimaa, pitää tuotannon liikkeessä

Kevyt– Täysin ontto muotoilu minimoi lisätyn massan

Tasainen laatu -Tasainen seinämän paksuus, erä erän jälkeen

Luotettava toimitus– Näytteet toimitetaan 5–7 päivässä, tuotanto aikataulussa

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja läpimenoaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Ovatko putkiniitit samat kuin ontot niitit?"

V: Kyllä – ne ovat sama tuote. Jotkut valmistajat käyttävät "putkea", toiset "onttoa". Rakenne on identtinen: täysin ontto akseli, joka on valmistettu putkimateriaalista, leikattu pituuteen ja pää on muodostettu toiseen päähän. Molemmat termit viittaavat samaan kiinnikkeeseen. Nuote Metalsilla käytämme molempia keskenään.

K: "Kuinka valitsen oikean materiaalin putkiniiteilleni?"

V: Valinta riippuu sovelluksestasi:

Jos olet epävarma, lähetä meille hakemuksesi tiedot – suosittelemme oikeaa materiaalia ympäristöösi, kuormitusvaatimuksiin ja budjettiin perustuen.
