DIN 7340 niitit

Nuote Metals on kiinalainen valmistajaDIN 7340 niitit, joka tuottaa sekä muotoa A (litteä pää) että muotoa B (pyöreä pää). Yli 10 vuoden kokemuksella putkimaisten niittien tuotannosta ymmärrämme tämän standardin vaatiman mittatarkkuuden. Saatavana hiiliteräksestä, ruostumattomasta teräksestä, messingistä, kuparista ja alumiinista, halkaisijaltaan 1–10 mm. ISO 9001 sertifioitu. Ilmaisia ​​näytteitä saatavilla. Ota meihin yhteyttä jo tänään.

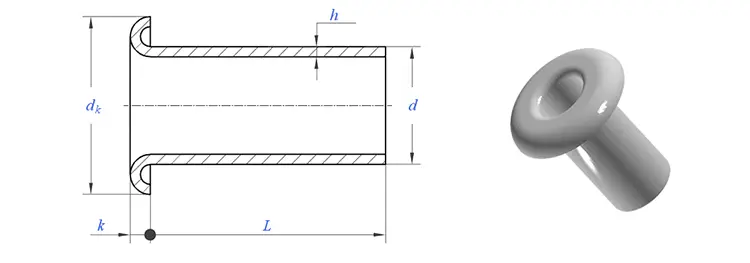

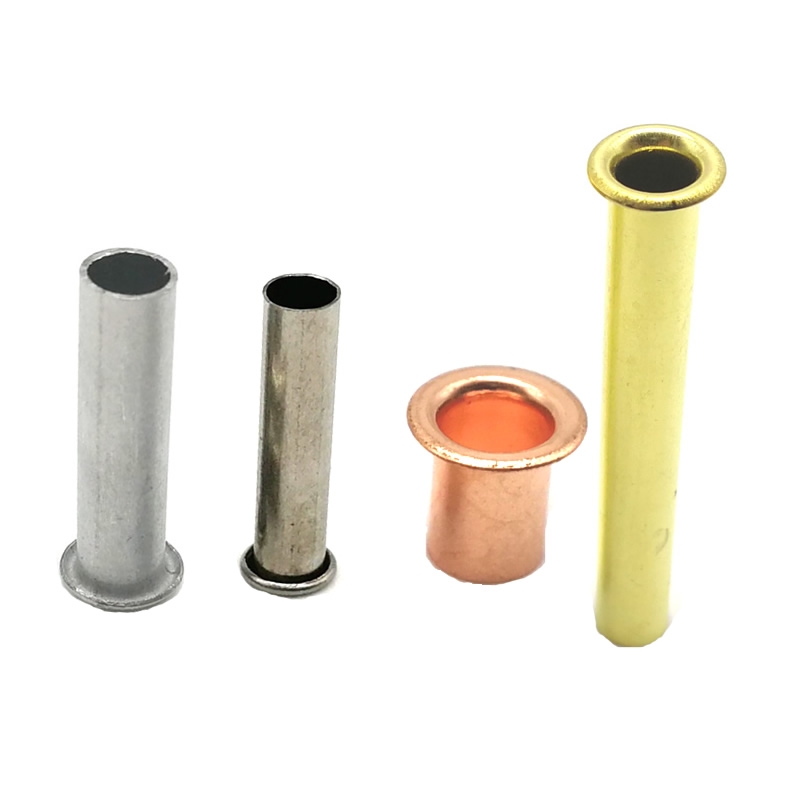

Mitä ovat DIN 7340 -niitit?

Ne ovat putkimaisia ​​(onttoja) niittejä, jotka valmistetaan leikkaamalla pituuksia metalliputkimassasta ja muodostamalla sitten pää toiseen päähän. Toisin kuin syvävedetyt ontot niitit, joilla on kartiomainen sisämuoto, DIN 7340 -putkimaisilla niiteillä on sylinterimäinen sisä- ja ulkomuoto – keskeinen ero, joka vaikuttaa niiden kiinnittymiseen ja suorituskykyyn kokoonpanossa.

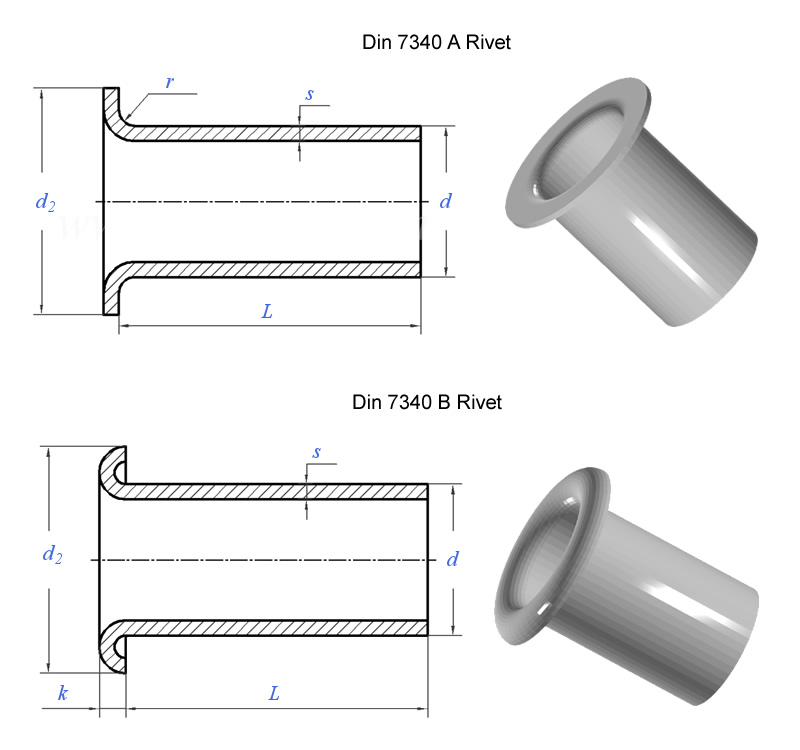

Saksalaisen kiinnitysstandardikomitean (FMV) ylläpitämä standardi määrittelee mitat, massat ja tekniset toimitusehdot kahdelle erilliselle pään muodolle:

Nykyinen versio onDIN 7340:2011-03,joka korvaa vuoden 1993 painoksen.

DIN 7340 -niittimerkinnän lukeminen

Täydellinen DIN 7340 niittimerkintä noudattaa tiettyä muotoa, joka koodaa kaikki kriittiset mitat. Tässä on esimerkki standardista:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Tämä nimeämiskäytäntö varmistaa, että jokainen DIN 7340 niitti on täysin määritelty ja jäljitettävissä standardiin.

Materiaalit ja viimeistelyt niille

DIN 7340 niitit voidaan valmistaa useista materiaaleista. Nuote Metals tarjoaa seuraavat vaihtoehdot:

Vakioviimeistelyt:Sinkitty, niklattu, passivoitu, lakattu, antiikki, sileä.

DIN 7340 ei rajoita materiaaleja näihin vaihtoehtoihin – standardi sisältää teräksen, ruostumattoman teräksen, kuparin, messingin ja alumiinin.

Mitta-alue – mitä DIN 7340 kattaa

Standardi kattaa DIN 7340 niitit, joiden nimellishalkaisija on 1–10 mm. Seinämän paksuus ja pituus määritetään käyttökohteen mukaan.

Muoto A (litteä pää) – tyypilliset mitat

Muoto B (pyöreä pää) – Tyypilliset mitat

Mukautetut pituudet ja seinäpaksuudet ovat saatavilla pyynnöstä.Nuote Metals pystyy valmistamaan DIN 7340 -niittejä tarkan toiveidesi mukaan.

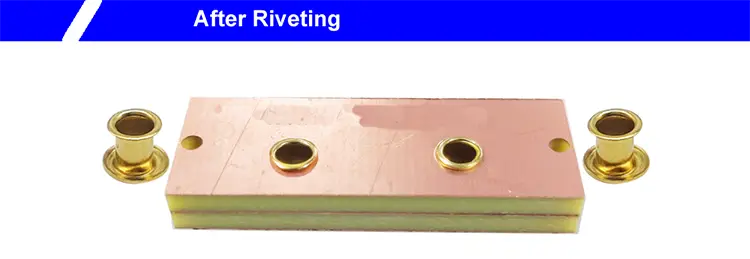

DIN 7340 vs. syvävedetyt ontot niitit – ero

Tällä erolla on merkitystä. DIN 7340 niitti leikataan putkimassasta – sisä- ja ulkoääriviivat ovat sylinterimäisiä. Syvävedetty ontto niitti (kutsutaan usein silmukaksi) alkaa metallilevystä ja venytetään asteittain muotoon, mikä johtaa kapenevaan sisäiseen ääriviivaan.

Jos sovelluksesi vaatii tasaisen sisähalkaisijan – johdotusta, nauhoitusta tai tarkkoja niveliä varten – DIN 7340 niitit ovat oikea valinta.

Yksi todellinen sovellus – muovinen elektroniikkakiinnike

Kulutuselektroniikan valmistaja tarvitsi muovikiinnikkeen asentamiseen älykkään kodin laitteen metallirunkoon. Muovikannatin piti piirilevyä ja se piti kiinnittää pysyvästi ilman, että muovi halkeilee tai lisäisi tarpeetonta painoa. Suunnittelutiimi oli määrittänyt tälle kokoonpanolle DIN 7340 niitit – muoto A (tasainen pää), alumiini, halkaisija 3 mm, seinämän paksuus 0,3 mm, pituus 6 mm.

Litteä pää oli kriittinen – kannattimella oli rajallinen välys, ja pyöreä pää olisi häirinnyt laudan sijoittamista. Alumiinimateriaali piti kokonaisuuden kevyenä, mikä oli tärkeää kannettavan laitteen kannalta. Ja putkimainen muotoilusarja minimaalisella voimalla, mikä estää jännityshalkeamia muovissa.

Toimitimme 5052 alumiiniset DIN 7340 niitit – 3,0 mm akseli, 4,5 mm litteä pää, 0,3 mm seinämän paksuus, 6,0 mm pituus, sileä viimeistely. Sylinterimäinen sisämuoto piti seinämän paksuuden tasaisena luotettavan leikkauksen takaamiseksi. Litteä pää istui siististi tiukan välyksen sisällä. Asiakas testasi 1 000 niittiä 500 kiinnikkeessä. Lämpökierron ja tärinätestauksen jälkeen nolla vikaa. He tilaavat nyt putkimaisia ​​niitimme 200 000 kappaleen erissä vuosittain.

Kuinka valmistamme niitä – Putkenleikkaus + Heading

DIN 7340 niitit valmistetaan putkimassasta – leikattu pituuteen ja pää on muotoiltu toiseen päähän. Tämä on standardin määrittelemä menetelmä.

1. Putkivaraston hankinta– Sertifioitu putkivarasto hyväksytyiltä tehtailta – teräs, ruostumaton, messinki, kupari tai alumiini. Jokaisen erän mukana tulee myllytestitodistus ja lämpönumero.

2. Saapuva tarkastus– Putkivaraston ulkohalkaisija (±0,02 mm), seinämän paksuus ja materiaalikoostumus tarkistetaan. Spektrometri vahvistaa arvosanan. Teknisten vaatimusten vastainen materiaali hylätään.

3. Putken leikkaaminen –Putki leikataan tarkasti aihion pituuteen. Jokaisesta aihiosta tulee yksi DIN 7340 niitti.

4. Otsikko– Leikattu putkiaihio asetetaan päätypuristimeen. Kovametallisuutin muodostaa pään – muoto A (litteä) tai muoto B (pyöreä) – toisessa päässä. Kiillotetut meistit estävät pintajälkiä.

5. Trimmaus– Salama pään reunasta on poistettu.

6. Pyöriminen– Mikropurseet poistetaan.

7. Pinnoitus tai pinnoitus –Sovelletaan tarpeen mukaan.

8. Lopputarkastus –100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

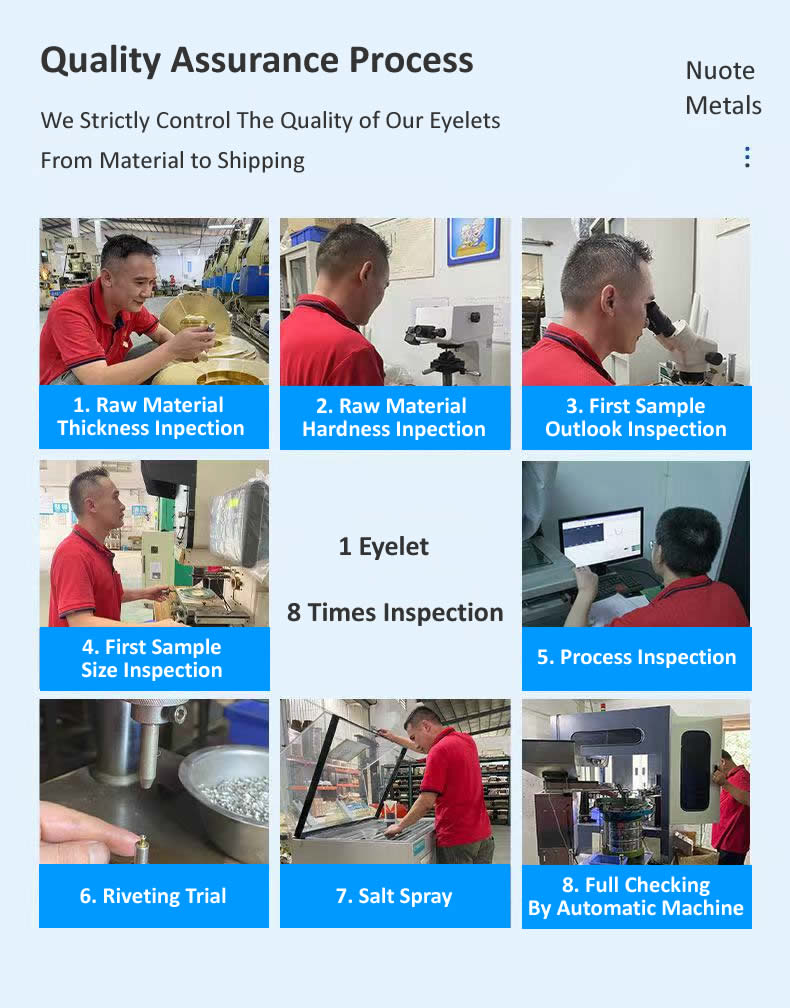

Yksi niitti, kahdeksan tarkistusta – Näin varmistamme DIN 7340 -standardin noudattamisen

Jokainen erä DIN 7340 -niittejä kulkee kahdeksan laatuportin läpi:

Raaka-aineen halkaisijan tarkistus– Lasermikrometri (±0,02 mm). Kaikki alueen ulkopuolella olevat kelat hylätään.

Raaka-aineen koostumuksen tarkistus– Spektrometritason tarkastus.

Ensimmäinen artikkelin ulkoasun tarkistus– Ensimmäiset 10 niittiä tarkastettu suurennuksella halkeamien, purseiden, vikojen varalta.

Ensimmäinen artikkelin mittatarkastus– Sisähalkaisija, ulkohalkaisija, pään halkaisija, pään korkeus, seinämän paksuus ja pituus tarkastettu optisella vertailulaitteella DIN 7340 -vaatimusten mukaisesti.

Prosessin aikana tehtävät tarkastukset– 5 niittiä joka 500 kappaletta. Mikä tahansa ajautuminen pysäyttää puristimen.

Testiasetus (koelaitus)– Aseta 3 niittiä näytemateriaaliin 2000 kappaleen välein. Kiinnitys tarkastettu symmetrian ja halkeamien varalta.

Suolasumutesti (tarvittaessa)– ASTM B117 -testaus. Erän mukana myönnetty todistus.

Viimeinen lähtötarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Täydelliset asiakirjat myönnetty.

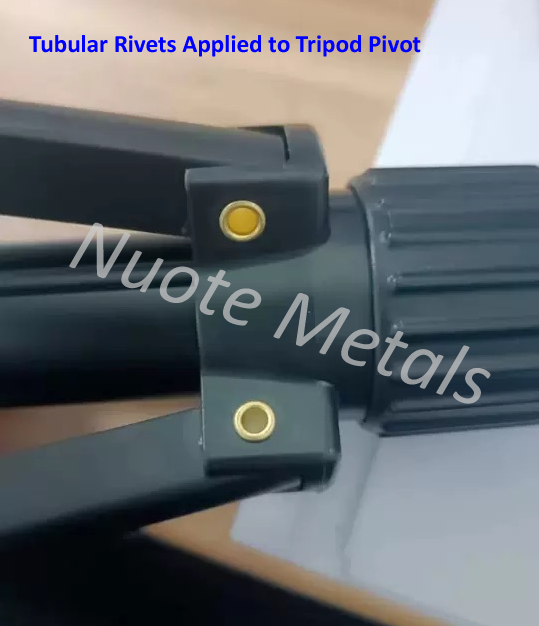

Mitä asiakkaamme sanovat – todellista palautetta

Annamme asiakkaidemme puhua puolestamme. Yllä olevat kuvat näyttävät todellista palautetta valmistajilta, jotka ovat käyttäneet DIN 7340 -niittejämme tuotantolinjoissaan – elektroniikkarakentajista autotoimittajiin ja huonekalujen valmistajiin.

He palaavat meille samoista syistä:

• Standardinmukaisuus– Jokainen niitti täyttää DIN 7340 -mittavaatimukset
• Tasainen sylinterimäinen reikä– Tasainen sisähalkaisija takaa luotettavan asennuksen
• Tarkka istuvuus– Vastaa piirustusspesifikaatioita
• Luotettava toimitus– Näytteet toimitetaan 5–7 päivässä, tuotanto aikataulussa

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Mitä eroa on DIN 7340 -muodon A ja muodon B niiteillä?"

V: Muodossa A on litteä pää – matalaprofiilinen pää, joka on lähellä pintaa. Se sopii erinomaisesti rajoitetuille kokoonpanoille, joissa ulkoneva pää häiritsee yhteenliittyviä osia. Shape B:ssä on pyöreä pää – korkeampi, kaareva pää, joka tarjoaa maksimaalisen pään lujuuden ja on yleisin valinta yleiskäyttöisissä kokoonpanoissa. Molemmat tyypit on määritelty täysin DIN 7340:n mukaan.

K: "Kuinka määritän DIN 7340 niitin oikein piirustukseeni?"

V: Käytä vakiomuotoista merkintämuotoa: RN [muoto] [d₁] × [s] × [l] DIN 7340 [Materiaali] – missä d₁ on akselin nimellishalkaisija, s on seinämän paksuus ja l on nimellispituus. Esimerkiksi: RN A 4 × 0,4 × 12 DIN 7340 Cu määrittelee kuparin, muoto A (litteä pää), halkaisija 4 mm, seinämän paksuus 0,4 mm, pituus 12 mm. Jos olet epävarma jostain mitat, lähetä meille kokoonpanopinon paksuus – suosittelemme oikeaa määritystä.
