Teräsputken niitit

A teräsputken niittion lyhyt teräsputken pala, jonka toiseen päähän on muodostettu pää. Varsi on ontto hännästä päähän. Asennuksen aikana ohut seinämä rullaa ulospäin erittäin pienellä voimalla – tyypillisesti 15–20 % siitä, mitä kiinteä niitti vaatii.

Tämä on kiinnike, jonka valitset, kun budjettisi on tiukka ja tuotantomääräsi suuri. Teräsputkiniitit tarjoavat saman onton rakenteen ja alhaisen voiman kuin messinki- tai alumiiniputkiniitit – huomattavasti halvemmalla. Kun ulkonäkö ei ole etusijalla, ne tarjoavat luotettavaa suorituskykyä alhaisimmalla mahdollisella kappalehinnalla.

Teräsputkiniitti vs. kiinteä vs. puoliputki – ontto, joka muuttaa kaiken

Saatavilla olevat viimeistelyt

Yksi todellinen sovellus – pinottavat säilytyslokeron kahvat

Muovisten pinottavien säilytysastioiden valmistaja tarvitsi edullisen kiinnikkeen metallikahvojen kiinnittämiseen muovisten roskakorien runkoon. Jokaisessa roskakorissa käytettiin 4 kahvaniittiä. Tuotantomäärä oli 500 000 siiliä vuodessa – 2 miljoonaa niittiä vuodessa. Edellisessä ratkaisussa käytettiin itsekierteittäviä ruuveja – ne löystyivät ajan myötä toistuvissa nostoissa. Kiinteät niitit olivat liian hitaita kiinnittymään ja mursivat ohuet muoviseinät.

Asiakas tarvitsi:

Kiinnitin, joka kiinnittyisi nopeasti heidän automatisoidulle kokoonpanolinjalle

Matala asetusvoima – ei ohuen muovin halkeilua

Pysyvä pito – ei löystymistä ajan myötä

Alin mahdollinen kustannus 2 miljoonan kappaleen vuosivolyymille

Toimitimme sinkityt teräsputkiniitit – 4,0 mm varsi, 7,5 mm pyöreä pää, 6,0 mm piipun pituus, kirkas sinkkiviimeistely. Täysin ontto muotoilu leikkasi ulospäin minimaalisella voimalla – ei muovin halkeilua. Sinkkipinnoite suojasi korroosiolta. Teräsmateriaali piti kustannukset alhaisina suuren volyymin tuotantoa varten. Asiakas testasi 1 000 niittiä 250 astiassa. 10 000 nostosyklin jälkeen 20 kg:n kuormalla, ei löystymistä, ei vikoja. He tilaavat nyt putkiniittejämme 500 000 kappaleen erissä vuosittain.

Kuinka teemme ne – skaalautuva tuotanto

Teräsputkiniitit on valmistettu teräsputkimassasta. Prosessi on suoraviivainen, ja juuri siksi ne ovat edullisin ontto kiinnitin, jonka voit määrittää.

Putken leikkaus– Teräsputki leikataan tarkasti aihion pituuteen. Toleranssi: ±0,02 mm.

Otsikko– Aihio asetetaan otsapuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän.

Trimmaus & rumpu– Salama on poistettu. Mikropurseet poistetaan.

Pinnoitus tai pinnoitus– Sinkkiä, nikkeliä, mustaa oksidia tai muita pintakäsittelyjä tarpeen mukaan.

Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti.

Se on tuotantopuoli. Mutta mikä tekee tämän toimivan suurien volyymien valmistuksessa, on se, mitä teemme tuotannon ympärillä:

Materiaalin jäljitettävyys -Jokaisessa putkimassan kelassa on myllytestitodistus ja lämpönumero. Voimme jäljittää jokaisen erän takaisin alkuperäiseen sulatukseen.

Työkalujen joustavuus– Huollamme työkalut pyöreille, litteille ja upotetuille päille. Jos tarvitset erilaisen päätyylin, voimme leikata uudet työkalut 15-20 päivässä.

Äänenvoimakkuus– Valmistamme teräsputkiniittejä 5 000 - 5 000 000+ kappaletta. Puristinlinjamme pyörivät nopeuksilla, jotka pitävät kappalehintasi alhaisina.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

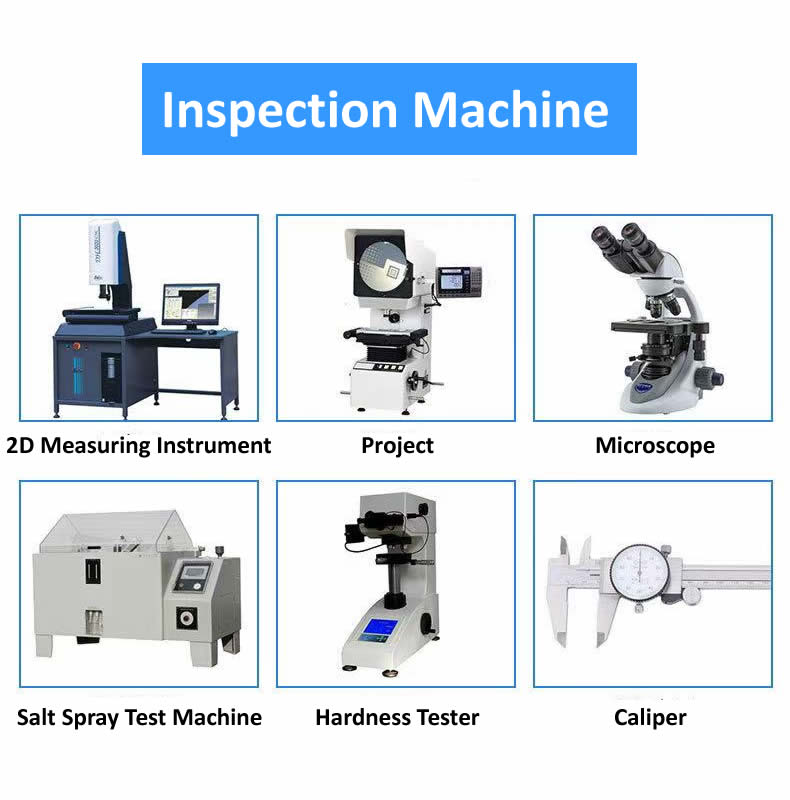

Tarkastuslaitteistomme – Näin varmistamme laadun

Ylläpidämme täyden valikoiman kalibroituja tarkastuslaitteita varmistaaksemme jokaisen putkiniittierän ennen toimitusta:

Laser mikrometri– Nopea, kosketukseton varren halkaisijan, ulkohalkaisijan ja seinämän paksuuden mittaus ±0,02 mm tarkkuudella.

Optinen komparaattori (profiiliprojektori)– Pään profiilin, laipan halkaisijan, reunasäteen ja yleisen muodon silmämääräinen tarkastus peruspäällysmalleja vasten.

2.5D kuvanmittausjärjestelmä– Automaattinen sisähalkaisijan, laipan samankeskisyyden, piipun pituuden ja pinnan tasaisuuden mittaus.

Spektrometri– Materiaalin koostumuksen tarkastus laadun ja koostumuksen varmistamiseksi.

Rockwellin kovuusmittari– Raaka-aineen ja valmiin tuotteen kovuuden tarkastus.

Suolasuihkukoekammio– Korroosionkestävyystestaus ASTM B117 -standardien mukaan tarvittaessa.

XRF paksuusmittari– Pinnoitteen paksuuden (sinkki, nikkeli jne.) ainetta rikkomaton tarkastus sen varmistamiseksi, että pinnoite täyttää vaatimukset.

Kaikki laitteet kalibroidaan vuosittain akkreditoiduissa kolmannen osapuolen laboratorioissa. Tarkastusasiakirjat säilytetään viisi vuotta ja sisältyvät jokaiseen lähetykseen.

Kenen kanssa työskentelemme – valmistajat luottavat maailmanlaajuisesti

Toimitamme teräsputkiniittejä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Asiakkaamme rakentavat:

• Varastointi- ja järjestelytuotteet– Muoviastiat, työkalulaatikot, hyllyt
• Huonekalut– Pinottavat tuolit, taitettavat pöydät, sängynrungot
• Autojen sisätilat– Verhoilupaneelit, istuinosat, pehmeät kokoonpanot
• Teollisuuslaitteet -Suojat, paneelit, kevyet kokoonpanot
• LVI-kanavat– Ohutlevyn kiinnitys
• Maatalouslaitteet– Kevyet kokoonpanot, kustannusherkät komponentit

Teemme yhteistyötä sekä pienten kokoonpanopajojen että suurten OEM-valmistajien kanssa – nopeasta prototyyppien valmistuksesta suuriin tuotantomääriin. Vahvuutemme on joustavuus: mukautetut koot, nopeat näytteet ja tasainen laatu kaikilla volyymeillä.

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja läpimenoaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Kuinka teräsputkiniittejä verrataan messinkiputkiniitteihin kustannusten ja suorituskyvyn suhteen?"

V: Teräsputkiniitit maksavat yleensä 40–60 % vähemmän kuin samankokoiset messinkiputken niitit. Suorituskykyero riippuu sovelluksesta:

Valitse teräs kustannusherkkään, suuren volyymin tai teollisuussovelluksiin, joissa ulkonäkö ei ole kriittinen. Valitse messinki koriste-, sähkö- tai näkyvään laitteistoon. Yllä olevaan säilytysastiakoteloon teräs oli oikea valinta – niitit olivat toimivia, eivät näkyvissä, ja asiakkaan täytyi pitää kustannukset alhaisina 2 miljoonan kappaleen vuosiajon aikana.

K: "Teräsputken niitin seinämä näyttää ohuelta – putoaako se kovettumisen aikana?"

V: Ohut seinämä on tarkoituksellinen – sen avulla niitti voi rullata ulospäin mahdollisimman pienellä voimalla. Romahdus voi kuitenkin tapahtua, jos olosuhteet eivät ole oikeat. Yleisiä syitä ja ratkaisuja:

Tynnyrin pituus liian lyhyt– Jos piippu ei ulotu 1,5–2,0 mm materiaalipaksuutesi yli, seinällä ei ole minne mennä ja se romahtaa. Säädämme pituutta pinon paksuuden mukaan.

Liian korkea asetusvoima– Putkiniitit tarvitsevat vain 15–20 % umpiniittien vaatimasta voimasta. Vähennä puristuspainetta.

Reiän koko liian tiukka– Tynnyrissä tulee olla tilaa laajentua. Suurenna reiän kokoa varteen + 0,15–0,20 mm.

Työkalujen yhteensopimattomuus– Käytä koveraa alasinta, joka tukee päätä tasaisesti. Voimme toimittaa sopivat työkalut.
