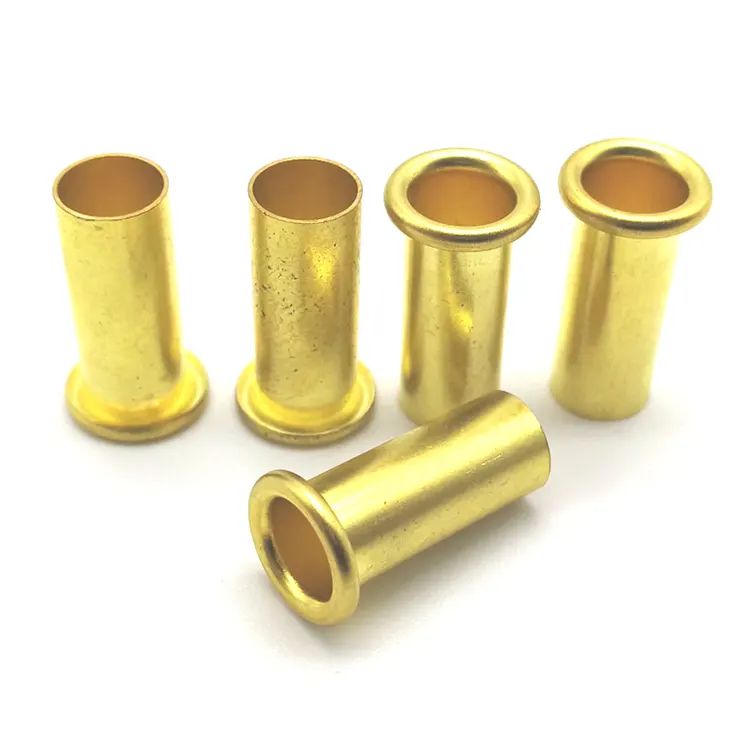

Messinkiputken niitit

A messinkiputken niittion pohjimmiltaan lyhyt pala halkaisijaltaan pientä messinkiputkea, jonka toiseen päähän on muodostettu pää. Varsi on ontto hännästä päähän asti. Asennuksen aikana ohut seinämä vierii ulospäin erittäin pienellä voimalla, mikä luo puhtaan, tasaisen kiinnittymisen.

Tämä on messinkiniitti, jonka määrität, kun tarvitset jotain kevyttä, korroosionkestävää ja nopeasti kiinnitettävää – ilman kiinteiden tai puoliputkimaisten mallien massaa tai suurta säätövoimaa.

Messinkiputkiniitti vs. kiinteä vs. puoliputki – ontto, joka muuttaa kaiken

Putken niitti on täysin ontto – koko varsi on ohut seinämä, joka vierii ulospäin minimaalisella voimalla. Seinämän paksuus on tyypillisesti 0,15–0,30 mm, joten se on ihanteellinen pehmeille materiaaleille, jotka eivät siedä suurta kovettumispainetta. Kiinteät niitit on tarkoitettu rakenneliitoksiin. Puoliputkimaiset niitit ovat yleiskokoonpanoa varten. Putkiniitit on tarkoitettu silloin, kun nopeus, kevyt ja hellävarainen säätö ovat etusijalla.

C2680 messinki – materiaali kiinnittimen takana

Valmistamme messinkiputkiniittejä C2680 messingistä:

Messinki tarjoaa erinomaisen korroosionkestävyyden kosteissa ympäristöissä, kestää hapettumista ja pidentää käyttöikää. Se tarjoaa myös kohtalaisen sähkönjohtavuuden, joten ne sopivat joihinkin elektronisiin ja sähköisiin sovelluksiin, kuten piirilevyliitäntöihin tai maadoituslaitteisiin, joissa korkea johtavuus ei ole kriittinen.

Saatavilla olevat viimeistelyt

Kaikki pinnoitteet ovat RoHS-yhteensopivia.

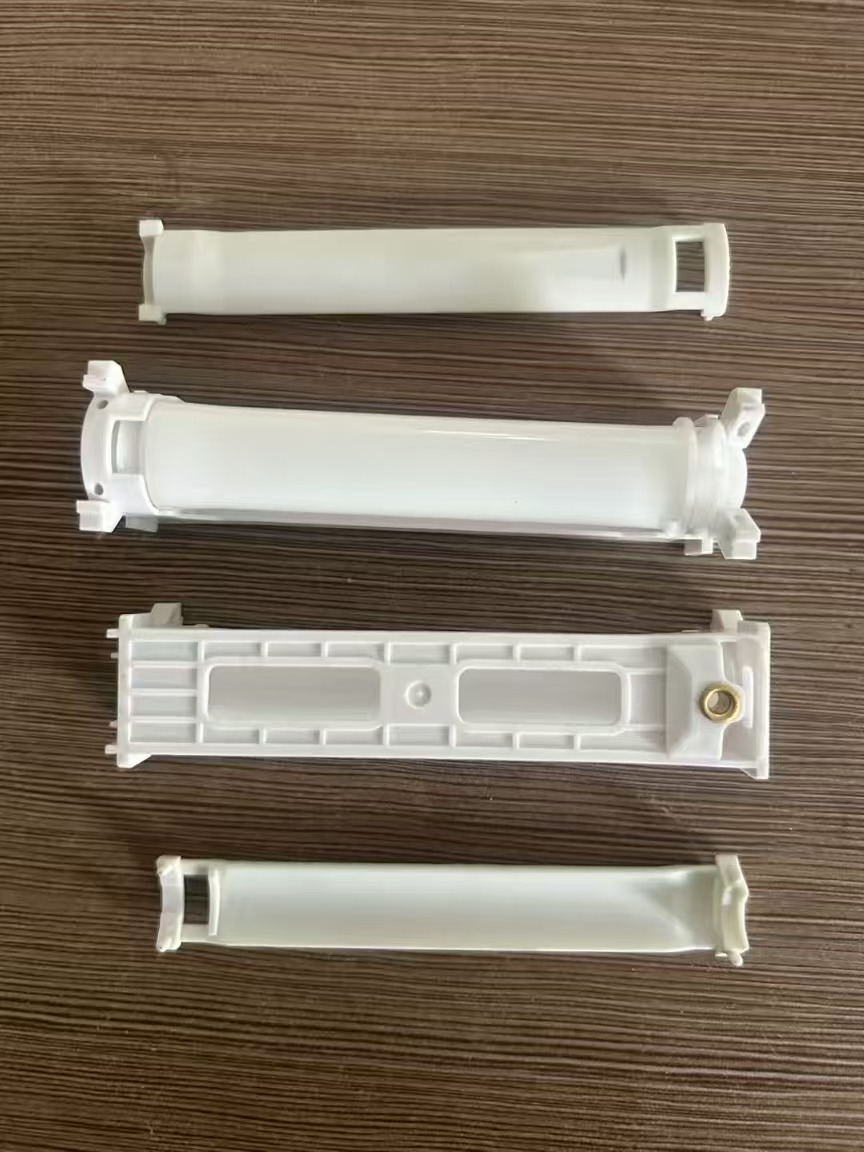

Yksi todellinen sovellus – Verhomuovilaitteistokokoonpano

Verhokiskojärjestelmien ja muovitarvikkeiden valmistaja tarvitsi kiinnittimen metallikiinnikkeiden kiinnittämiseksi muovisiin päätykappaleisiin. Aiemmat itsekierteittävät ruuvit löystyivät ajan myötä verhojen jatkuvan liukumisen vuoksi. Kiinteät niitit vaativat liikaa voimaa ja rikkoivat muoviosat. Puoliputkimaiset niitit olivat edelleen liian aggressiivisia ohuille muoviseinille.

Asiakas tarvitsi kiinnikkeen, joka:

Aseta mahdollisimman pienellä voimalla – ei muoviosien halkeilua

Pysy pysyvästi – ei löystymistä jatkuvan verhon liikkeen vuoksi

Yhdistä verholaitteiston messinginvärinen viimeistely

Toimitimme C2680 messinkiputken niitit – 3,0 mm varsi, 5,5 mm pyöreä pää, 5,0 mm piipun pituus, nikkelipinnoitettu pinta. Täysin ontto muotoilu leikkasi ulospäin minimaalisella voimalla – ei muovisten päätykappaleiden halkeilua. Nikkelöinti vastasi laitteiston viimeistelyä. Asiakas testasi 500 niittiä 250 verhokiskokokoonpanossa. 10 000 liukusyklin jälkeen nolla löystymistä, nolla vikaa. He tilaavat nyt putkiniittejämme 200 000 kappaleen erissä vuosittain.

Messinkiputkesta valmiiseen niittiin – miten ne valmistetaan

Messinkiputken niitit alkavat aidosta C2680 messinkiputkista.

Putkien hankinta– Sertifioitu C2680 messinkiputki hyväksytyiltä tehtailta. Jokaisen erän mukana tulee myllytestitodistus ja lämpönumero.

Tuleva tarkastus– Putken ulkohalkaisija (±0,02 mm), seinämän paksuus ja materiaalikoostumus tarkistetaan. Spektrometri vahvistaa C2680-luokan. Teknisten vaatimusten vastainen materiaali hylätään.

Putken leikkaus– Putki leikataan tarkasti aihion pituuteen. Jokaisesta aihiosta tulee yksi niitti.

Otsikko– Leikattu putkiaihio asetetaan päätypuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän. Kiillotetut meistit estävät pintajälkiä.

Trimmaus– Salama pään reunasta on poistettu.

Pyllähdys– Mikropurseet poistetaan.

Pinnoitus tai pinnoitus (jos määritetty)– Sovelletaan tarpeen mukaan.

Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

Näin varmistamme, että jokainen putkiniitti toimii kokoonpanossasi

Ennen kuin yksikään messinkiputkiniittierä lähtee tehtaalta, tarkistamme sen materiaalistasi – ei vain mittarista.

Vaihe 1 – Materiaalin tarkistus– Saapuvan putkivaraston ulkohalkaisija, seinämän paksuus ja koostumus tarkistetaan. Spektrometri vahvistaa C2680 messinkilaadun. Poikkeavaa materiaalia ei päästä tuotantoon.

Vaihe 2 – Mittojen tarkistus– Ensimmäiset 10 niittiä kustakin työkalukokoonpanosta mitataan optisella vertailulaitteella. Sisähalkaisijan, ulkolaipan, piipun pituuden ja seinämän paksuuden on vastattava piirustustasi.

Vaihe 3 – Testin asettaminen materiaalillesi –Jokaista 2 000 kappaletta kohden asetamme 3 niittiä näytteeksi todellisesta materiaalistasi. Tarkistamme:

• Kiinnitys on tiukka ja symmetrinen
• Poraus pysyy avoimena ja esteettömänä
• Ei halkeamia tai vääristymiä

Vaihe 4 – Lopullinen lajittelu –Jokainen niitti kulkee optisen lajittelukoneen läpi. Hylätyt poistetaan automaattisesti. Satunnainen AQL-näyte tarkistetaan manuaalisesti.

Säilytämme tarkastuspöytäkirjoja viisi vuotta. Jos joskus ilmenee kenttäongelma, voimme jäljittää erän ja hakea koko tiedoston.

Kenen kanssa työskentelemme – valmistajat luottavat maailmanlaajuisesti

Toimitamme messinkiputkiniittejä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Asiakkaamme rakentavat:

• Nahkatavarat– Laukut, vyöt, lompakot, satulavarusteet, kellojen hihnat
• Autojen sisätilat– Verhoilupaneelit, istuinpäälliset, pehmeät kokoonpanot
• Valaisimet– Koristetarvikkeet, tyyppikilpien kiinnitykset
• Kulutuselektroniikka– Kevyet kotelot, piirilevyliitännät
• Korut ja asusteet– Koristeelliset kiinnikkeet, sulkimet
• Huonekalut– Saranakiinnitykset, koristelista

Teemme yhteistyötä sekä pienten kokoonpanopajojen että suurten OEM-valmistajien kanssa – nopeasta prototyyppien valmistuksesta suuriin tuotantomääriin. Vahvuutemme on joustavuus: mukautetut koot, nopeat näytteet ja tasainen laatu kaikilla volyymeillä.

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja läpimenoaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Mitä eroa on messingin C2680 ja C2600 välillä – kumpaa niistä käytetään putkiniiteissä?"

V: C2680 sisältää noin 65 % kuparia ja 35 % sinkkiä, kun taas C2600 sisältää noin 70 % kuparia ja 30 % sinkkiä. C2680 tarjoaa korkeamman kovuuden ja kulutuskestävyyden, mikä tekee siitä ihanteellisen niiteille, jotka kokevat toistuvaa kitkaa tai rasitusta asennuksen ja käytön aikana. Putkiniiteille – joissa ohuen seinämän on rullattava ulospäin halkeilematta – C2680 tarjoaa optimaalisen kovuuden ja taipuisuuden tasapainon. Käytämme C2680:tä vakiona messingiseoksena putkiniiteissä.

K: "Messinkiputken niitin seinämä näyttää erittäin ohuelta – putoaako se kovettumisen aikana?"

V: Ohut seinämä on tarkoituksellinen – sen ansiosta niitti voi rullata ulospäin mahdollisimman pienellä voimalla. Romahdus voi kuitenkin tapahtua, jos olosuhteet eivät ole oikeat. Yleisiä syitä ja ratkaisuja:

Tynnyrin pituus liian lyhyt– Jos piippu ei ulotu 1,5–2,0 mm materiaalipaksuutesi yli, seinällä ei ole minne mennä ja se romahtaa. Säädämme pituutta pinon paksuuden mukaan.

Liian korkea asetusvoima– Putkiniitit tarvitsevat vain 15–20 % umpiniittien vaatimasta voimasta. Vähennä puristuspainetta.

Reiän koko liian tiukka– Tynnyrissä tulee olla tilaa laajentua. Suurenna reiän kokoa varteen + 0,15–0,20 mm.

Työkalujen yhteensopimattomuus– Käytä koveraa alasinta, joka tukee päätä tasaisesti. Voimme toimittaa sopivat työkalut.
