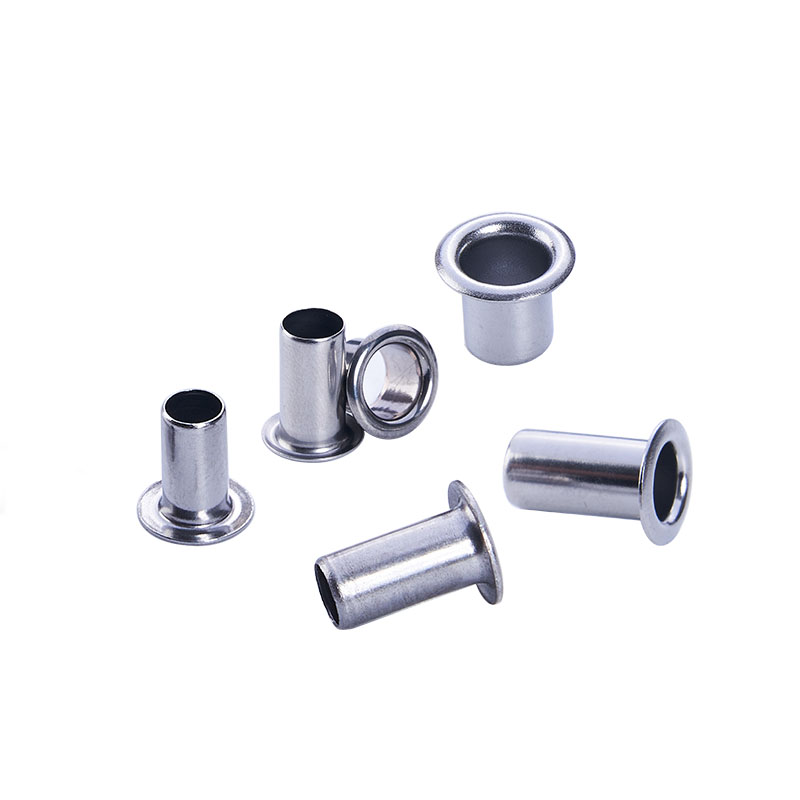

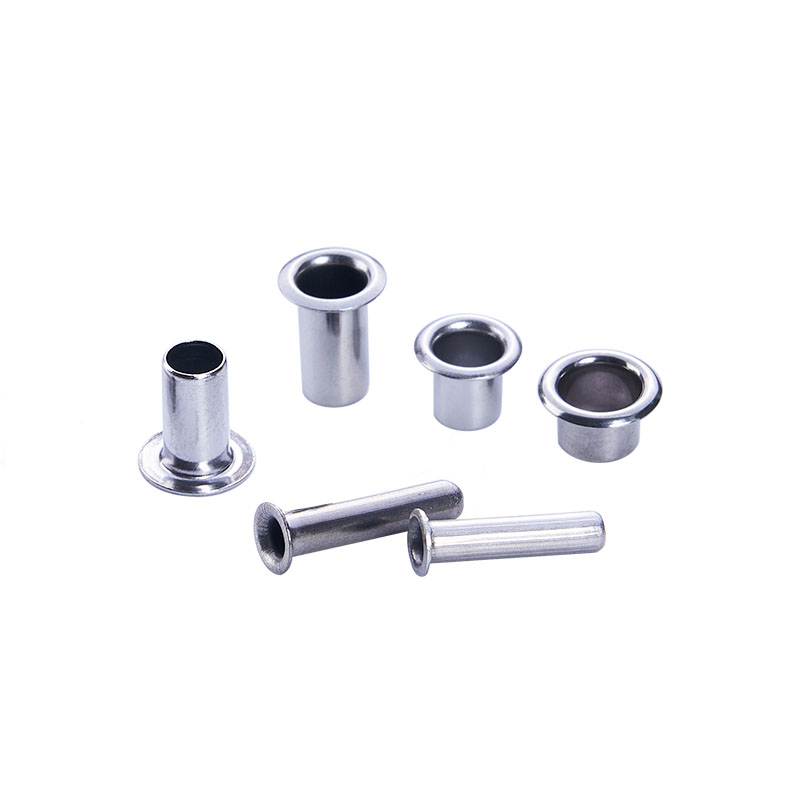

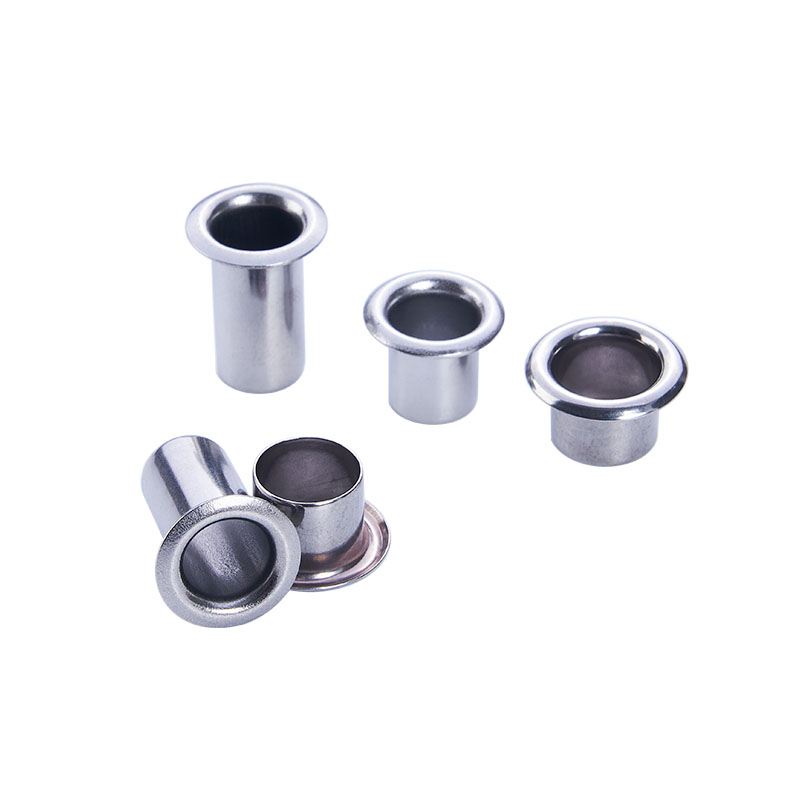

Ruostumattomasta teräksestä valmistetut silmukat kankaalle

Kanvas on kova. Se kestää repeytymistä, kestää aurinkoa ja vuodattaa sadetta. Mutta poraa reikä sen läpi – kiinnitystä, tuuletusaukkoa tai nauhoituskohtaa varten – ja siitä tulee vikakohta. Raakakankaan reiät venyvät. Langat katkeavat. Läpiviennit vedetään ulos. Ja jos silmukka ruostuu? Se tahraa kangasta ja heikentää reikää entisestään.

Oikea vahvistus muuttaa kaiken. Ruostumattomasta teräksestä valmistetut silmukat kankaalle eivät ruostu. Ne eivät tahraa. Ne puristavat kankaan, suojaavat leikattua reunaa ja jakavat vetovoimat leveän laipan poikki. Toisin kuin messinki (joka tummuu) tai sinkitty teräs (joka lopulta syövyttää), ruostumaton teräs pitää otteensa suolaisessa ilmassa, sateessa ja UV-säteilyssä.

Nuote metallitvalmistaaruostumattomasta teräksestä valmistetut silmukat kankaalleluokista 304 ja 316 käyttämällä progressiivista syvävetoa (tunnetaan myös nimellä rei'itetty silmukkatuotanto). Tämä prosessi on täysin automatisoitu: jatkuva ruostumattomasta teräksestä valmistettu nauha syötetään siirtopuristimen läpi, jossa on moniasemainen progressiivinen suutin. Tuloksena on saumaton, purseeton silmukka, joka on muodostettu yhdellä, nopealla sarjalla – ei toissijaisia ​​toimintoja, ei käsittelyä vaiheiden välillä.

Tämä opas antaa sinulle ensin tekniset tiedot ja sitten näyttää kuinka yksi teltantekijä ratkaisi kalliin vian.

Tekniset parametrit – mikä tekee ruostumattomasta teräksestä kankaalle sopivan?

Kangas ei ole metallia. Se on kudottu, joustava ja taipuvainen rispaantumaan. Kankaan silmukalla on oltava erityisiä ominaisuuksia materiaalista riippumatta.

Kriittiset suunnitteluominaisuudet

Meidänruostumattomasta teräksestä valmistetut silmukat kankaalletavata kaikki neljä. Käytämme 304 ruostumatonta terästä vakiona (sopii yleiseen ulkokäyttöön) ja 316:ta meri-/rannikkoympäristöihin.

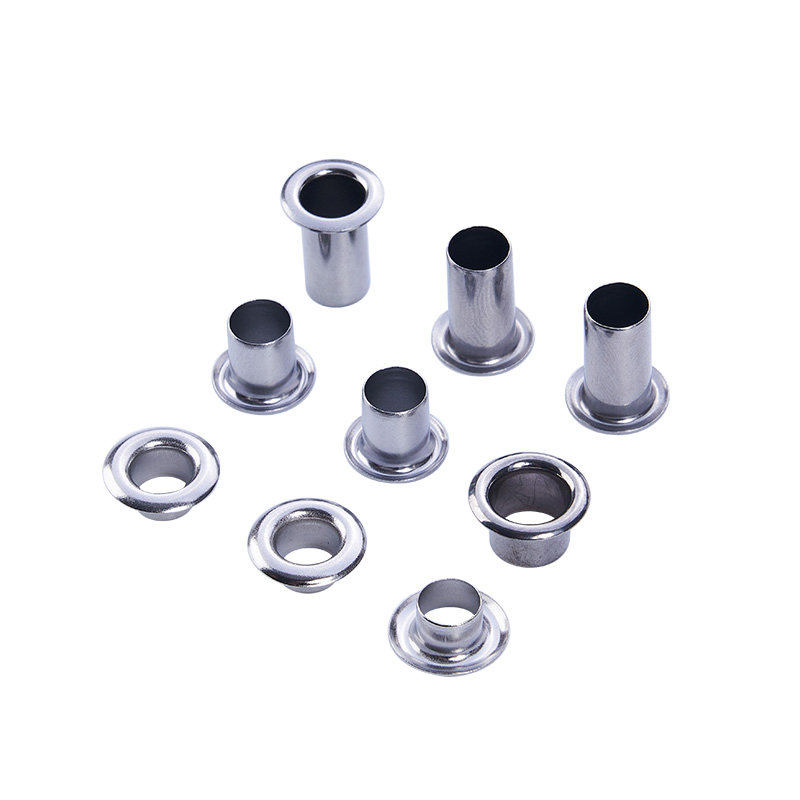

Vakiokoot kankaalle

Toleranssit: ID ±0,1mm, laippa ±0,2mm, piippu ±0,15mm. Mukautetut tynnyrin pituudet saatavilla epätyypillisille kangaspinoille.

Materiaalien laatu ja viimeistely

Luokan paras ympäristön viimeistelyvaihtoehdot suolaspray (ASTM B117)

304 Yleinen ulkona, sade, aurinko Passivoitu (vakio), helmipuhallettu 200-500 tuntia

316 Merenkulku, rannikko, suolasuihku Passivoitu, sähkökiillotettu 1000+ tuntia

Passivointi sisältyy hintaan ilman lisämaksua. Se poistaa vapaan raudan pinnalta ja palauttaa kromioksidikerroksen.

Yhden asiakkaan tarina – teltanvalmistajan käännekohta

Alppi- ja rannikkoympäristöihin tarkoitettujen expedition-luokan telttojen valmistaja kohtasi toistuvan takuuvaatimuksen. Heidän neljän vuodenajan teltoissa käytettiin messinkisiä silmukoita kaverilinjan sidoksiin. Yhden kauden suolaisessa ilmassa tai rankkasateessa messinki tahriutui pahasti – ja joissakin tapauksissa kehittyi vihreitä verdigris-värejä, jotka värjäsivät teltan kangasta. Mikä pahempaa, tummuminen teki silmukoista karkeaksi ja hankaa miehen linjat.

He kokeilivat toisen toimittajan ruostumatonta terästä, mutta silmukoissa oli terävä sisäreuna, joka leikkasi kankaan asennuksen aikana. He tarvitsivat kankaalle ruostumattomasta teräksestä valmistetun silmukan, joka oli todella sileä, todella korroosionkestävä ja helppo asettaa.

Nuote metallitmukana 316 ruostumattomasta teräksestä valmistettua silmukkaa kankaalle (8 mm sisähalkaisija, 15 mm laippa, 7 mm piipun pituus, passivoitu). Syvävedetyssä piipussa ei ollut saumaa. Sisäreuna oli rullattu, ei leikattu. 316-luokka kesti suolasumua yli 1 000 tuntia ASTM B117 -testauksessa. Toimitimme myös sopivan säätörei'in varmistaaksemme tasaisen kaatumisen ilman kangasvaurioita.

Teltantekijä testasi tuotantolinjallaan 500 silmukkaa. Nolla asennuskyyneleitä. Kahden kenttäkauden jälkeen Patagoniassa ja Skotlannin ylämailla, ei ruostetta, ei tahroja, ei irtoamista. Silmukkavaurioon liittyvät takuuvaatimukset putosivat nollaan. Asiakas määrittelee nyt ruostumattomasta teräksestä valmistetut silmukat kankaalle koko tuoteperheelleen – ultrakevyistä repputelttoista perusleirin suojiin.

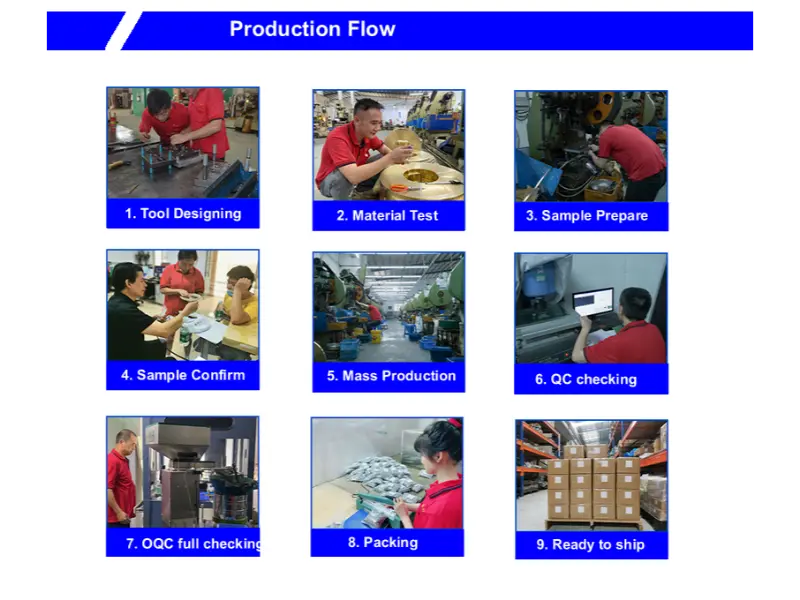

Kuinka valmistamme ruostumattomasta teräksestä valmistettuja silmukoita kankaalle – yksi jatkuva prosessi

Tuotantomme ei ole kokoelma erillisiä vaiheita. Se on yksi automatisoitu progressiivinen meisti, joka muuttaa ruostumattomasta teräksestä valmistetut silmukat sekunneissa.

Raaka-aineen kuitti -Sertifioidut kelat 304 tai 316 ruostumattomasta levystä (paksuus valitaan lopullisen piipun pituuden perusteella) saadaan hyväksytyiltä tehtailta. Jokaisella kelalla on lämpönumero täydellistä jäljitettävyyttä varten.

Saapuvan materiaalin tarkastus -Jokainen kela testataan spektrometrillä kromi-, nikkeli- ja (316) molybdeenipitoisuuden tarkistamiseksi. Paksuus mitataan lasermikrometrillä. Kelat, jotka eivät täytä sisäisiä standardejamme, hylätään ovella.

Progressiivinen syväveto leimaus -Kela syötetään siirtopuristimeen, jossa on moniasemainen progressiivinen suutin. Yhdessä jatkuvassa, automatisoidussa sarjassa meisti:

Tyhjentää levyn nauhasta

Ensimmäinen arvonta (matala kuppi)

Toinen veto (syvempi kuppi)

Kolmas arvonta (lopullinen piipun pituus)

Lävistää pohjan sisähalkaisijan luomiseksi

Laipa on tasainen ja yhdensuuntainen

Pyöritä tynnyrin reunaa terävyyden poistamiseksi

Erottaa valmiin silmukan kantonauhasta

Ei käsittelyä. Ei toissijaisia ​​operaatioita. Jokainen silmukka muodostetaan identtisesti, nopeudella 80-150 iskua minuutissa.

Ensimmäinen artikkelitarkastus (FAI)– Kun uusi suutin asennetaan tai uusi kela otetaan käyttöön, vedetään ensimmäiset 20 silmukkaa. Täysimittainen raportti luodaan: sisähalkaisija, ulkolaippa, piipun pituus, laipan paksuus, samankeskisyys. Asiakas saa tämän raportin hyväksyttäväksi.

Prosessinaikainen tarkastus– Massatuotannon aikana käyttäjät tarkistavat kriittiset mitat (ID, piipun pituus) 500 kappaleen välein. Puristimessa oleva lasermikrometri antaa reaaliaikaisen palautteen. Kaikki toleranssin ylittävä ajautuminen laukaisee välittömän painalluksen pysäytyksen.

Puhdistus (rasvanpoisto)– Leimauksen jälkeen silmukat kulkevat ultraäänipesukylvyn läpi vetovoiteluaineen ja metallihiukkasten poistamiseksi. Tämä varmistaa koskemattoman pinnan passivointia varten.

Viimeinen lähtevä tarkastus– Ennen pakkaamista jokainen erä lajitellaan 100 % optisesti. Kamerat tarkistavat ID:n, ulkohalkaisijan, piipun pituuden ja laipan tasaisuuden. Hylätyt poistetaan automaattisesti. Sitten otetaan satunnaisnäyte (AQL 1.0) manuaalista tarkistusta ja suolasumutestausta varten (eräkohtaisesti kriittisten tilausten osalta).

Pakkaus ja lähetys– Hyväksytyt silmukat lasketaan ja pakataan antistaattisiin polyesteripusseihin ja sitten laatikoihin. Tarrat sisältävät osanumeron, eränumeron ja määrän. Mukana on vaatimustenmukaisuustodistus, myllytestitodistus ja mittaraportti.

Tämä kurinalainen työnkulku varmistaa, että jokainen tehtaalta lähtevä ruostumattomasta teräksestä valmistettu kankaalle tarkoitettu silmukka on identtinen ensimmäisen artikkelin kanssa – ja viimeiseen.

Voit myös katsoa videoltamme, kuinka teemme silmukan

Laadukas dokumentaatio – mitä saat

Jokainen lähetys sisältää:

• Myllyn testitodistus (kemia, kovuus lämpölukua kohti)
• Ensimmäisen tuotteen tarkastusraportti (uusille muotteille tai uusille keloille)
• Mittatarkastusraportti (10 silmukkaa erästä)
• Passivointitodistus (ASTM A967 vaatimustenmukaisuus)
• Vaatimustenmukaisuustodistus (allekirjoitettu, erä jäljitettävissä)

Nuote metallitilla on ISO 9001:2015 -sertifikaatti. RoHS- ja REACH-ilmoitukset toimitetaan kaikille materiaaleille.

Tuotantotilausten käytännöt

• Minimitilausmäärä – 2000 kpl (304), 3000 kpl (316)
• Toimitusaika (varastokoot) – 5-7 arkipäivää
• Toimitusaika (muokattu tynnyri) – 10–12 arkipäivää
• Työkalumaksut – ei mitään vakiokokoille (5–12 mm)
• Palautus – vialliset osat vaihdetaan meidän kustannuksellamme

Kuuntele asiakkaidemme sanoja

Kolme kysymystä, joihin vastaamme usein

Q1: Näen, että tarjoat sekä 304 että 316 ruostumatonta terästä. Onko 316 välttämätön rantatelttailussa käytettävälle teltalle (suolasuihku)?

V: Satunnaiseen rannikkokäyttöön (viikko vuodessa) 304 riittää yleensä. Passivoidut 304 silmukamme kestävät 200–500 tuntia suolasuihkua. Jatkuvaa rannikkoaltistusta varten – teltta, joka on pystytetty lähelle merta kuukausia tai purjeiden peite – suosittelemme 316:ta. Molybdeeni 316:ssa estää pistekorroosiota, jota voi esiintyä jopa 304:ssä. Yllä olevaan teltantekijätapaukseen valittiin 316, koska heidän telttojaan käytettiin Patagonian rannikko-olosuhteissa. Jos olet epävarma, voimme lähettää sinulle testinäytteet molemmista arvosanoista. Voit paljastaa ne ympäristöllesi.

Kysymys 2: Voiko ruostumattomasta teräksestä valmistetut silmukat kankaalle asentaa käsivasaralla ja muotisarjalla vai tarvitsenko puristimen?

V: Molemmat toimivat. Pienille volyymeille (alle 500 silmukkaa) koveralla alasimella ja asetuslävistimellä varustettu käsivasara toimii hyvin. Aseta silmukka teräslevylle, aseta rei'itys ja lyö kerran. Tuotantovolyymeille suosittelemme manuaalista akselipuristinta tai pneumaattista puristinta – johdonmukaisempaa, vähemmän väsymistä. Tarjoamme asetusoppaan, joka sisältää suositellut voimaalueet jokaiselle koolle. Teltantekijänä he käyttivät jalkakäyttöistä puristinta 1,2 tonnin painoisella 8 mm:n silmukalla.

Kysymys 3: Silmukasi on syvävedetty arkista. Miten se eroaa putkimaisista silmukoista, ja miksi sillä on merkitystä kankaalle?

V: Putketyyliset silmukat alkavat hitsatusta tai saumatusta putkesta. Tämä sauma luo lievän harjanteen piipun sisäpuolelle. Kun piippu kaatuu kovettumisen aikana, sauma voi leikata kankaan kuituihin. Syvävedetyissä silmukoissa ei ole saumaa – piippu on yksi, jatkuva metallipala. Ruostumattomasta teräksestä valmistetut silmukamme kankaalle ovat syvävedettyjä. Tynnyri rullaa tasaisesti ilman teräviä siirtymiä. Teltantekijälle tämä eliminoi kankaan repeytymisen, jota he kokivat kilpailijan putkimaisesta silmukasta.

Tarkista ennen tilaamista

Jokainen kangas on erilainen. Tynnyrin pituus, joka sopii 18 unssin puuvillaankkaan, voi olla väärä 10 unssin polyesteripäällysteiselle kankaalle.

Nuote metallittarjoaa yksinkertaisen testin. Lähetä meille 10 cm x 10 cm näyte kankaastasi. Kerro meille tarvitsemasi sisähalkaisija. Asetamme omammeruostumattomasta teräksestä valmistetut silmukat kankaallemateriaaliisi ja palauta kokoonpano sinulle. Ei maksua. Ei velvollisuutta.

Ota yhteyttä ja kerro kankaasi tyyppi ja haluamasi silmukkakoko. Testikokoonpanosi lähetetään kolmen arkipäivän kuluessa.
