Alumiiniputken niitit

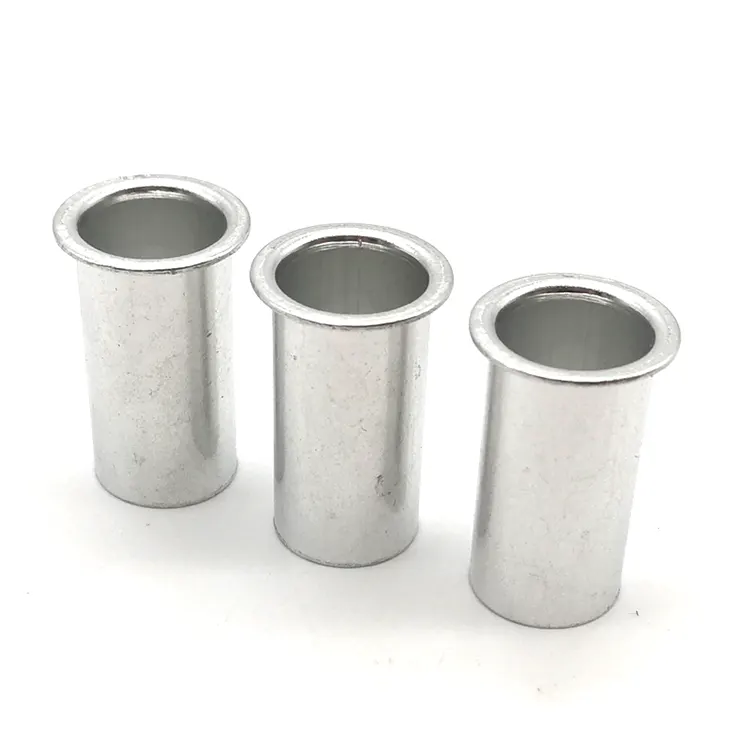

Analumiiniputken niittion lyhyt alumiiniputken pala, jonka toiseen päähän on muodostettu pää. Varsi on ontto hännästä päähän. Asennuksen aikana ohut seinämä rullaa ulospäin erittäin pienellä voimalla – tyypillisesti 15–20 % siitä, mitä kiinteä niitti vaatii.

Tämä on niitti, jonka valitset, kun paino on tärkeämpää kuin vahvuus.Alumiiniputken niititovat kevyimpiä saatavilla olevia onttoja kiinnikkeitä – noin kolmannes teräksen painosta. Ei-magneettinen. Luonnollisesti korroosionkestävä. Ja saatavana useissa seoksissa sovelluksesi mukaan.

Putkiniitti vs. kiinteä vs. puoliputkimainen – missä ontto voittaa

1100 vs. 5052 vs. 5056 – mitä metalliseosta tarvitset?

Valitse 1100sovelluksiin, joissa paino on kriittinen ja lujuusvaatimukset alhaiset – verhoilu, kotelot, koristekokoonpanot.

Valitse 5052yleiskäyttöisiin kevyisiin kokoonpanoihin, joissa tarvitaan kohtalaista lujuutta.

Valitse 5056korkeampiin lujuusvaatimuksiin ja altistumiseen merelle tai suolaiselle vedelle.

Saatavilla olevat viimeistelyt

Yksi todellinen sovellus – Kevyt vaellusvarustekokoonpano

Kevyiden vaellus- ja retkeilyvarusteiden valmistaja tarvitsi kiinnittimen vaellussauvojen kahvojen ja telttasauvojen liitosten kokoamiseen. Aiemmat teräsniitit lisäsivät turhaa painoa – ultrakevyille reppumatkailijoille jokainen gramma laskettiin. Asiakas tarvitsi pysyvän, kevyen kiinnikkeen, joka pysyy tukevasti pellolla ja kestää ulkoolosuhteissa.

Toimitimme 5052 alumiiniputken niitit – 3,0 mm varsi, 5,5 mm pyöreä pää, 5,0 mm piipun pituus, kirkas anodisoitu viimeistely. Alumiininiitit pienensivät kiinnittimen painoa 65 % teräkseen verrattuna. Anodisoitu pinta suojaa korroosiolta ulkokäyttöön. Ontto muotoilu leikkasi minimaalisella voimalla – ei vaurioita kevytmetalliputkessa. Asiakas testasi 500 niittiä 250 laitteessa. 5000 kenttäjakson jälkeen nolla vikaa. He tilaavat nyt putkiniittejämme 150 000 kappaleen erissä vuosittain.

Kuinka valmistamme putkiniittejä – tuotantoa, joka pitää ne kevyinä

Ne alkavat aidosta alumiiniputkesta. Alumiini on pehmeää ja anteeksiantavaa, mikä tekee siitä helpoimman materiaalin putkipohjaiseen valmistukseen – mutta se vaatii myös huolellista käsittelyä työkalujen jälkien ja pintavaurioiden välttämiseksi.

Putken leikkaus– Alumiiniputki leikataan tarkasti aihion pituuteen. Toleranssi: ±0,02 mm. Terävä työkalu estää purseet ja muodonmuutokset.

Otsikko– Aihio asetetaan otsapuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän. Kiillotetut meistit estävät pintajälkiä.

Trimmaus & rumpu– Salama on poistettu. Mikropurseet poistetaan.

Anodisointi (jos määritetty)– Kirkas tai värillinen anodisointi parantaa korroosiosuojaa.

Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti.

Mikä saa tämän toimimaan tuotannossa:

• Materiaalin jäljitettävyys– Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero. Voimme jäljittää jokaisen erän takaisin alkuperäiseen sulatukseen.
• Seoksen joustavuus– Varastossamme on 1100, 5052 ja 5056 metalliseoksia eri käyttötarkoituksiin.
• Äänenvoimakkuus– Valmistamme alumiiniputkiniittejä 2 000 - 500 000+ kappaletta.

Esimerkki toimitusaika:5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

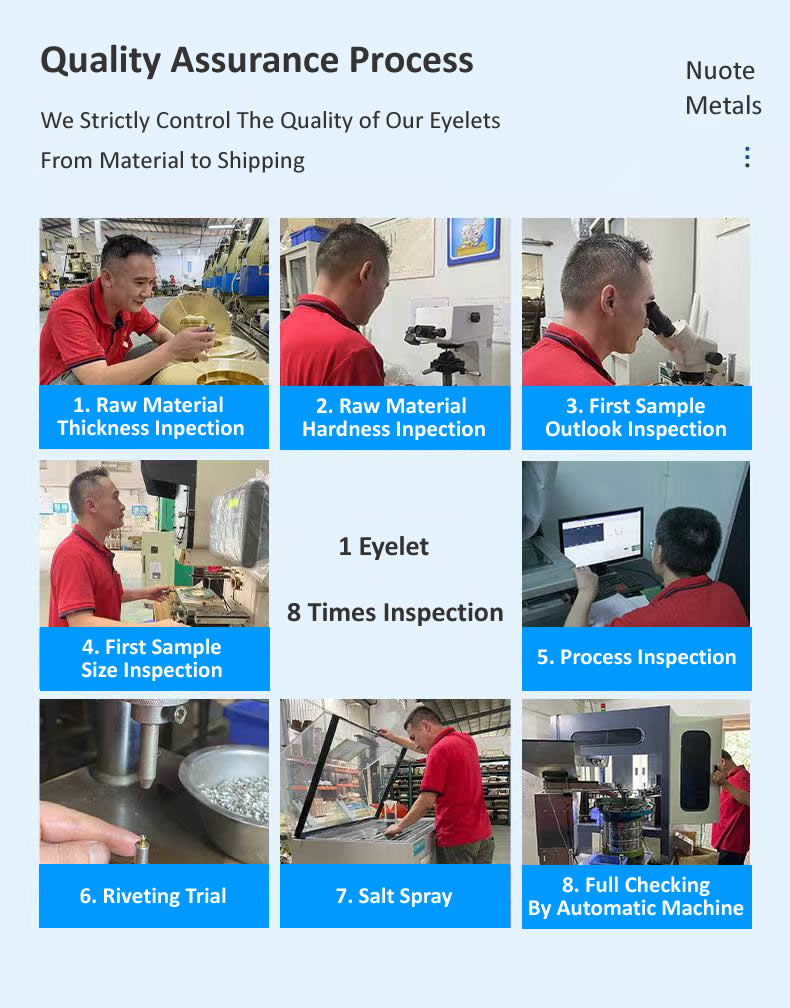

Yksi niitti, kahdeksan tarkastusta – Näin varmistamme laadun

Emme luota pelkästään satunnaisotantaan. Jokainen putkiniittierä kulkee kahdeksan erillisen laatuportin läpi ennen kuin se lähtee tehtaaltamme. Periaate on yksinkertainen: mittaa aikaisin, mittaa usein, älä koskaan oleta.

Raaka-aineen halkaisijan tarkistus– Tuleva putkisto mitataan lasermikrometrillä. Halkaisijatoleranssi: ±0,02 mm. Kaikki tämän alueen ulkopuolella olevat kelat hylätään ennen kuin ne saavuttavat tuotantokerroksen.

Raaka-aineen kovuuden tarkistus– Näyte kustakin kelasta testataan Rockwellin kovuusmittarilla. Hyväksyttävä alue vaihtelee seoksen mukaan. Liian pehmeä, ja niitti vääntyy suunnan aikana. Liian kova, ja putki voi halkeilla soihdutuksen aikana.

Ensimmäinen artikkelin ulkoasun tarkistus– Työkalun asennuksen jälkeen ensimmäiset 10 niittiä tarkastetaan silmämääräisesti suurennuksella. Etsimme halkeamia, epätasaisia ​​päitä, pinnan jälkiä tai purseita. Kaikki näkyvät viat pysäyttävät puristuksen.

Ensimmäinen artikkelin mittatarkastus– Samat 10 niittiä mitataan optisella vertailulaitteella. Sisähalkaisijan, ulkolaipan, piipun pituuden ja seinämän paksuuden on oltava vetotoleranssien sisällä ennen tuotannon aloittamista.

Prosessin aikana tehtävät tarkastukset– Massatuotannossa kuljettaja vetää 5 niittiä 500 kappaletta kohden. Mitat varmistetaan digitaalisilla jarrusatulalla ja go/no-go-mittareilla. Kaikki ajautuminen laukaisee työkalujen säädön.

Testiasetus (koelaitus)– Asettelemme joka 2.000 kappaletta 3 niittiä edustavaksi materiaalinäytteeksi (sama paksuus ja tyyppi kuin kokoonpanosi). Levennetty kiinnitys tarkastetaan symmetrian, tiiviyden ja halkeamattoman muodostumisen suhteen. Löystyneitä tai halkeilevia niittejä ei hyväksytä.

Suolasumutesti (tarvittaessa)– Ulkona tai anodisoiduista niiteistä lähetämme näytteitä laboratorioomme ASTM B117 suolasuihkutestausta varten. Erän mukana myönnetään todistus.

Viimeinen lähtevä tarkastus– Jokainen niitti kulkee ennen pakkaamista optisen lajittelukoneen läpi. Kamerat tarkistavat sisähalkaisijan, ulkolaipan, piipun pituuden ja samankeskisyyden. Hylätyt poistetaan automaattisesti. Sitten otetaan satunnainen AQL-näyte (taso II, 1.0) manuaalista tarkistusta varten.

Alumiiniputken niitti, joka kestää kaikki kahdeksan vaihetta, on valmis lähtemään tehtaaltamme. Säilytämme kirjaa jokaisesta tarkastuksesta viiden vuoden ajan.

Mitä asiakkaamme sanovat – todellista palautetta

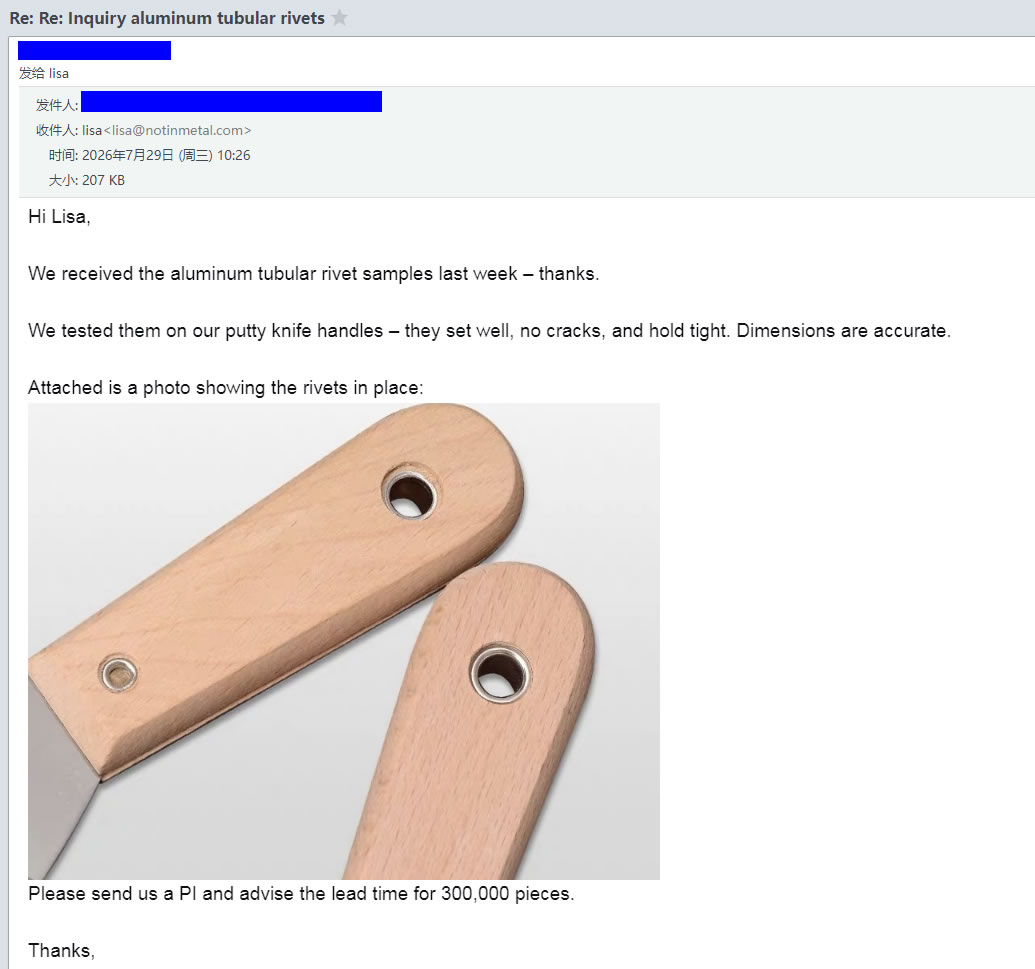

Annamme asiakkaidemme puhua puolestamme. Yllä olevissa kuvissa näkyy todellista palautetta valmistajilta, jotka ovat käyttäneet alumiiniputkiniittejämme tuotantolinjoissaan – ulkovarusteiden rakentajista elektroniikkavalmistajiin urheiluvälinebrändeihin.

He palaavat meille samoista syistä:

• Kevyin paino– Kolmasosa teräksen painosta, minimaalinen lisätty massa
• Ei-magneettinen– Ei häiriötä herkän elektroniikan kanssa
• Tasainen laatu– Tasainen seinämän paksuus ja sisähalkaisija, erä erän jälkeen
• Luotettava toimitus– Näytteet toimitetaan 5–7 päivässä, tuotanto aikataulussa

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja läpimenoaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Miten alumiiniputkiniitit verrataan ulkokäyttöön tarkoitettuihin teräsputkiniitteihin?"

V: Valinta riippuu prioriteeteistasi:

Valitse alumiini, kun painolla ja ei-magneettisilla ominaisuuksilla on merkitystä. Valitse teräs, kun hinta on etusijalla ja paino ei ole huolenaihe. Yllä olevaan vaellusvarustekoteloon alumiini oli oikea valinta – asiakas tarvitsi kevyimmän mahdollisen kiinnikkeen ultrakevyille varusteille.

K: "Kuinka valitsen sovellukselleni oikean metalliseoksen?"

V: Valinta riippuu vahvuusvaatimuksistasi:

1100 – Käytä ei-rakenteellisiin sovelluksiin, joissa paino on kriittinen ja lujuus ei ole – koristeelliset, kevyet kokoonpanot.

5052 – Käytä yleiskäyttöisissä kokoonpanoissa, joissa vaaditaan kohtalaista lujuutta ja korroosionkestävyyttä.

5056– Käytä korkeampiin lujuusvaatimuksiin, meriympäristöihin ja rakenteellisiin sovelluksiin, joissa vaaditaan maksimaalista lujuutta kevyeltä kiinnikkeeltä.

Jos olet epävarma, lähetä meille sovellustietosi – suosittelemme oikeaa metalliseosta kuormitusvaatimustesi ja ympäristöolosuhteiden perusteella.
