Kun nivelesi liikkuu, painolla on silti väliä

Jotkut liitokset ovat staattisia. Ne istuvat paneelissa, eivät koskaan tärise, eivät koskaan taipu – ja litteäpäinen niitti toimii täydellisesti. Mutta laita sama liitos lentokoneen sisäpaneeliin, autotelineeseen tai kannettavaan generaattorikoteloon, ja säännöt muuttuvat. Tärinä löysää kiinnikkeitä. Isku murtaa päät. Ja jokainen ylimääräinen teräsgramma moninkertaistuu satojen niittien läpi.

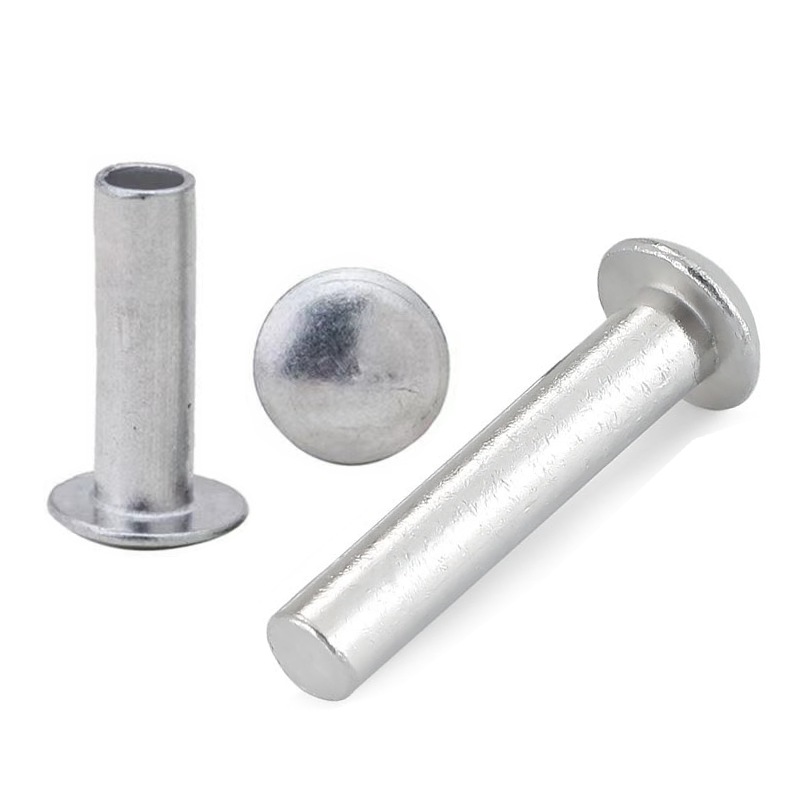

Nuote Metalsin alumiiniset pyöreäpäiset niitit on suunniteltu juuri tätä skenaariota varten: dynaamiset liitokset, joissa paino on kriittinen, mutta luotettavuudesta ei voida tinkiä. Kupumainen pää vaimentaa iskuja ja vastustaa tärinän löystymistä. Alumiinirunko vähentää painoa 65 % teräkseen verrattuna. Ja luonnollinen oksidikerros tarkoittaa, että sisäkäyttöön ei tarvita pinnoitusta.

Tämä ei ole yleiskäyttöinen alumiininiitti. Se on liikkumista varten muotoiltu kiinnike.

Tekninen ongelma – Tärinä tappaa tavalliset niitit

Kun liitos tärisee, sitä koossa pitävä puristusvoima pienenee hitaasti. Niitin varsi pitenee, pää löystyy ja liitos pettää – usein ilman näkyvää varoitusta. Litteäpäiset niitit ovat erityisen haavoittuvia, koska niissä on vähemmän materiaalimassaa varren päällä, eikä niissä ole geometristä ominaisuutta, joka vastustaisi löystymistä.

Pyöreän pään geometria muuttaa fysiikkaa:

• Dome toimii iskunvaimentimena– Iskuenergia leviää kaarevan pinnan poikki sen sijaan, että se keskittyisi pään ja varren risteykseen.

• 25–30 % enemmän materiaalimassaa varren päällä verrattuna litteään päähän– suurempi ulosvetovastus.

• Mekaaninen lukitus– Oikein asetettuna kupumainen myymäläpää luo lukon, joka vastustaa tärinän löystymistä.

• Pienempi stressin keskittyminen -kaareva profiili välttää terävät kulmat, joissa halkeamia alkaa.

Kentän tiedot:Tärinätesteissä (10–2000 Hz, 10 g) alumiiniset pyöreäpäiset niitimme säilyttävät puristusvoiman 2,5 kertaa pidempään kuin saman metalliseoksen ja halkaisijan vastaavat tasapäät.

Tekniset tiedot

Valmistettu DIN 660 ja DIN 124 vastaavien standardien mukaan. Saatavilla mukautettuja kokoja.

Seokset dynaamisiin liitoksiin:

5052:Paras korroosionkestävyys ja väsymisikä. Ihanteellinen meri- ja ulkokäyttöön tärinälaitteisiin.

6061-T6:Suurin lujuus (310 MPa). Sopii parhaiten rakenteellisiin kiinnikkeisiin ja autoihin.

1100:Useimmat sitkeät. Paras sovelluksiin, jotka vaativat maksimaalista muovattavuutta.

Alumiininen pyöreä pää vs. alumiini litteä pää vs. teräs pyöreä pää

Tämä ei ole yleinen materiaalivertailu. Se on ominaista dynaamisille, painoherkille nivelille.

Alumiiniset pyöreät niitit: Paras tärykokoonpanoihin, joissa paino on tärkeä – lentokoneiden sisätilat, autojen kiinnikkeet, kannettavat laitteet. Dome vaimentaa iskuja; alumiini vähentää painoa 65 %.

Alumiiniset litteät niitit: Paras staattisiin, matalaprofiilisiin kokoonpanoihin – elektroniikkakotelot, opasteet, LVI-paneelit. Alempi profiili, mutta pienempi tärinänkestävyys.

Teräksiset pyöreät niitit:Paras maksimaaliseen lujuuteen ja iskunkestävyyteen, kun paino ei ole huolenaihe – raskaat koneet, kiskon komponentit, rakenneteräs.

Ratkaiseva tekijä:Jos nivel liikkuu ja välität painosta, valitse alumiininen pyöreä pää. Jos se liikkuu, mutta painolla ei ole merkitystä, valitse teräs. Jos se ei liiku, valitse litteä pää.

Kiinteä vs. puoliputkimainen – tärinäkohtainen valinta

Tärinäliitoksissa valinta kiinteän ja puoliputkisen välillä vaikuttaa pitkän aikavälin luotettavuuteen.

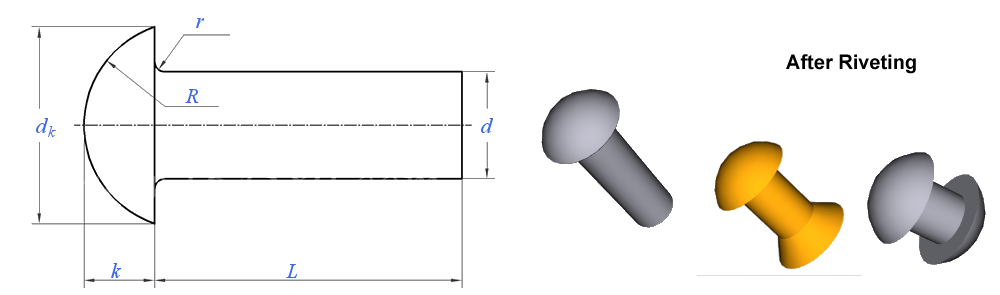

Kiinteät alumiiniset niititluo täysi, vahva myymäläpää, joka vastustaa löystymistä paremmin jatkuvassa tärinässä. Täysin täytetty varsi tarjoaa maksimaalisen ulosvetovastuksen ja yhtenäisemmän mekaanisen lukituksen. Ne ovat parempi valinta kriittisille dynaamisille liitoksille – autojen kiinnikkeille, lentokoneiden sisävarusteille ja laitteiden kiinnikkeille.

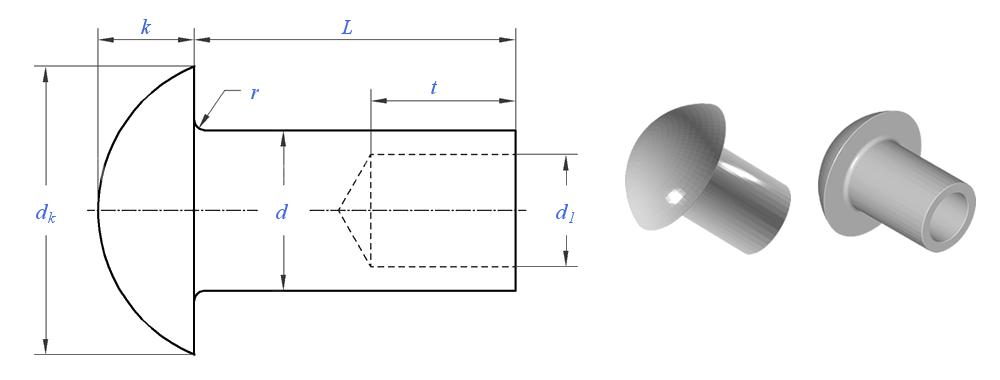

Puoliputkimaiset alumiininiititasetetaan 50–60 % pienemmällä voimalla ja ovat nopeampia tuotantolinjoilla. Rullattu kärki muodostaa kuitenkin hieman ohuemman koneen pään, joka tarjoaa jonkin verran vähemmän kestävyyttä pitkäaikaista tärinän löystymistä vastaan. Ne soveltuvat kevyempiin dynaamisiin sovelluksiin – kannettavaan elektroniikkaan, kevyisiin koteloihin ja vähärasitusisiin kiinnikkeisiin.

Suosituksemme:Valitse kiinteät liitokset, jotka kokevat jatkuvaa tärinää tai ajoittain iskuja. Pienet lisäkustannukset ovat perusteltuja merkittävästi pidemmällä liitoksen käyttöiällä. Kevyissä tai suuritehoisissa kokoonpanoissa, joissa tärinä on lievää, puoliputkimainen on hyväksyttävä.

Galvaaninen korroosio – Piilotettu riski dynaamisissa alumiiniliitoksissa

Tärinä ja kosteus yhdessä kiihdyttävät galvaanista korroosiota. Kun alumiini koskettaa terästä, kuparia tai messinkiä märässä tai kosteassa ympäristössä, alumiinista tulee anodi ja se syöpyy – usein liitosrajapinnassa, jossa se on vaikeinta havaita. Tärinä pahentaa sitä altistamalla toistuvasti tuoretta alumiinia elektrolyytille.

Kuinka estää galvaaninen korroosio dynaamisissa alumiiniliitoksissa:

• Eristä esteellä– käytä nailonista aluslevyä, eristeteippiä tai anodisoitua viimeistelyä alumiinin ja erilaisten metallien välissä.

• Valitse oikea viimeistely– anodisoitu tai kromaattikonversiopinnoite vähentää galvaanista potentiaalia. Ulko- tai merikäyttöön anodisoitu 5052 on paras valinta.

• Vältä suoraa kuparikosketusta– kupari on erityisen aggressiivinen alumiinia kohtaan märissä olosuhteissa. Jos alumiini on liitettävä kupariin, käytä bimetallista siirtymäaluslevyä.

• Tiivistä liitos– Niitin pään ympärillä oleva tiivistehelmi estää kosteuden pääsyn sisään.

Nuote Metals voi toimittaa anodisoituja tai kromaattipinnoitettuja alumiininiittejä ja neuvoa parhaan eristysmenetelmän valitsemiseksi materiaaliyhdistelmällesi.

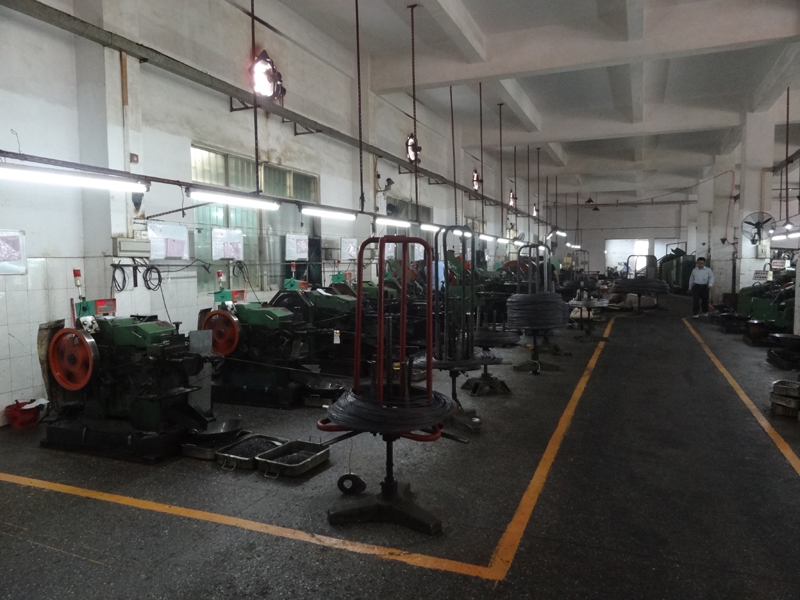

Kuinka Nuote Metals Engineers niitit dynaamisia kuormia varten

Alumiini on pehmeämpää kuin teräs ja kovettuu eri tavalla. Pyöreän pään muodostaminen, joka kestää tärinää, vaatii enemmän kuin tavallisia työkaluja.

Alumiinivirtaukseen suunniteltu työkalu:

Pyöreät alumiinipäät ovat alttiita halkeilemaan pään ja varren liitoksessa, jos fileen säde on liian terävä. Käytämme vähintään 0,5×d sädettä ja kiillotamme suulakkeemme mikronaarmujen poistamiseksi. Monivaiheinen progressiivinen muovaus – kolmesta neljään iskua – antaa alumiinin virrata vähitellen ilman kovettumista.

Suoritamme tärinätestauksen:

Jokainen erä on testattu:

Tärinäväsymys:10–2000 Hz:n pyyhkäisy 8 tunnin ajan mittaamalla puristimen kuormituksen pysyvyyttä.

Pudotuspainon vaikutus:2 kg paino alkaen 300 mm, tarkastaa pään muodonmuutoksia tai halkeamia.

Pää-varren fileen tarkastus:20-kertainen suurennus säteen eheyden tarkistamiseksi.

Miksi tällä on merkitystä:Alumiininen pyöreäpäinen niitti, joka halkeilee tärinän vaikutuksesta, rikkoo koko kokoonpanon. Prosessinhallintamme varmistaa, että jokainen niitti vaimentaa iskuja sen sijaan, että se siirtäisi sen liitokseen.

Tämän sovelluskohtaisen suunnittelun vuoksi ilmailu-, auto- ja kannettavien laitteiden valmistajat valitsevat Nuote Metalsin pyöreäpäisiin alumiininiitteihin.

Usein kysytyt kysymykset

Q1: Voidaanko alumiinisia pyöreäpäisiä niittejä käyttää ilmailun sisätiloissa?

V: Kyllä – ja ne ovat yleinen valinta ei-rakenteellisiin sisustuskomponentteihin. Lentokoneiden sisätilat vaativat kiinnikkeitä, jotka ovat kevyitä, ei-magneettisia ja kestäviä tärinää. 6061-T6-niitimme tarjoavat vetolujuuden jopa 310 MPa:iin asti, mikä riittää istuinrungoille, roskakorin kannakkeille ja paneelien kiinnityksille. Kriittisten rakenneliitosten osalta ilmailu- ja avaruusalan tekniset vaatimukset edellyttävät tavallisesti tiettyjä metalliseoksia ja sertifiointeja, jotka ylittävät tavallisia kaupallisia laatuja. Nuote Metals voi toimittaa materiaalisertifikaatteja ja testiraportteja, mutta suosittelemme varmistamaan tekniseltä viranomaiselta, vastaavatko standardilaatumme lentokelpoisuusvaatimuksiasi.

Q2: Pitäisikö tärisevässä kokoonpanossa valita alumiiniset pyöreät vai alumiiniset litteät niitit?

V: Valitse pyöreä pää täriseville kokoonpanoille. Kupupäässä on enemmän materiaalimassaa varren päällä, mikä lisää ulosvetovastusta 25–30 % litteään päähän verrattuna. Vielä tärkeämpää on, että kupolin muoto vaimentaa isku- ja iskuenergiaa sen sijaan, että se siirtäisi sen liitokseen. Tärinätesteissä pyöreäpäiset niitit säilyttävät puristusvoiman huomattavasti pidempään. Litteät niitit sopivat paremmin staattisiin, matalaprofiilisiin sovelluksiin, joissa takertuminen on huolenaihe. Jos kokoonpanosi liikkuu, tärisee tai kokee ajoittain iskuja, Nuote Metals suosittelee alumiinisia pyöreäpäisiä niittejä – ja parhaan tärinänkestävyyden saavuttamiseksi valitse kiinteä tai puoliputkimainen.

Q3: Kuinka estän galvaanisen korroosion käytettäessä alumiininiitejä, joissa on teräs- tai kupariosia?

V: Galvaanista korroosiota tapahtuu, kun alumiini koskettaa jalompaa metallia (teräs, kupari, messinki) elektrolyytin, kuten veden, läsnä ollessa. Tärinä pahentaa tilannetta paljastamalla toistuvasti tuoretta alumiinia. Estä se seuraavasti: (1) Käytä suojakerrosta – nailonista aluslevyä, eristeteippiä tai suojaavaa pinnoitetta. (2) Valitse anodisoitu tai kromaattimuunnosviimeistely. (3) Vältä suoria alumiini-kupariliitoksia ulkona, ellei niitä ole eristetty. Sisätiloissa, kuivissa ympäristöissä suora kosketus on yleensä hyväksyttävää. Nuote Metals voi toimittaa anodisoituja alumiinisia pyöreäpäisiä niittejä ja neuvoa parhaan eristysmenetelmän valitsemiseen materiaaliyhdistelmääsi ja ympäristöäsi varten.
