Universaalipään niitit

Yleispäiset niititovat "juuri oikea" kiinnike. Ei liian korkea, ei liian leveä, sileä, säteilevä yläosa, joka istuu mukavasti useimmilla pinnoilla. Jos pyöreä pää on liian kapea ja ristikkopää liian leveä, yleispää on ratkaisu. Sen pään halkaisija on 2,0–2,2 kertaa varsi – leveämpi kuin pyöreä (1,6–1,8×), kapeampi kuin ristikko (2,2–2,8×) – ja profiili, joka näyttää viimeistellyltä olematta iso.

Kun et ole varma, minkä päätyylin valitset, universaali pää on varma veto. Se toimii lähes kaikissa sovelluksissa, lähes kaikissa materiaaleissa ja näyttää hyvältä.

Universal vs. pyöreä vs. ristikko – mihin yleispää sopii

Milloin valita yleispää:

• Asennat sekamateriaaleja (metalli + muovi, metalli + puu)
• Haluat tasapainon laakerialueen ja profiilin välillä
• Et ole varma, minkä päätyylin valitset – universaali on turvallinen oletus
• Haluat niitin, joka näyttää hyvältä kiinnittämättä huomiota itseensä

Kaksi mallia, viisi materiaalia – mitä tarjoamme

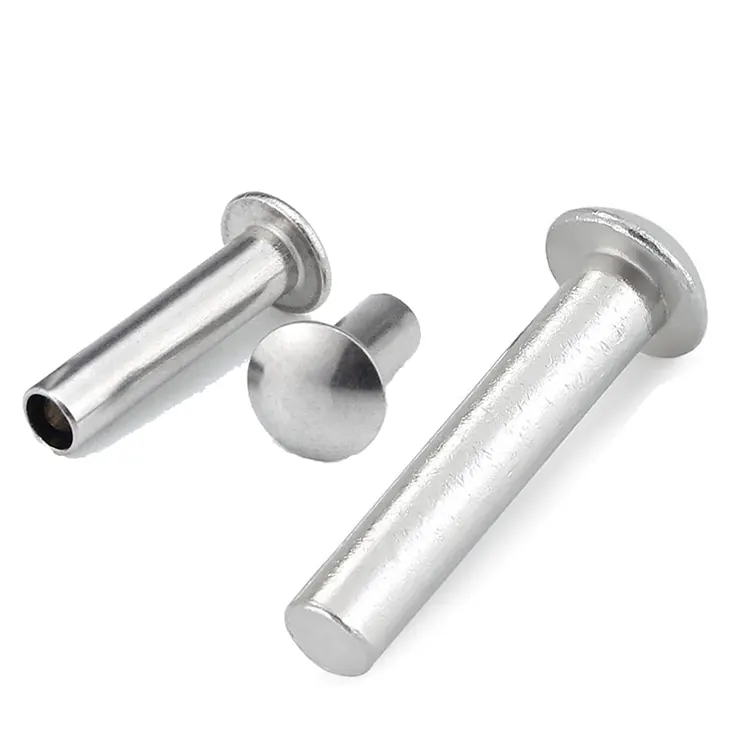

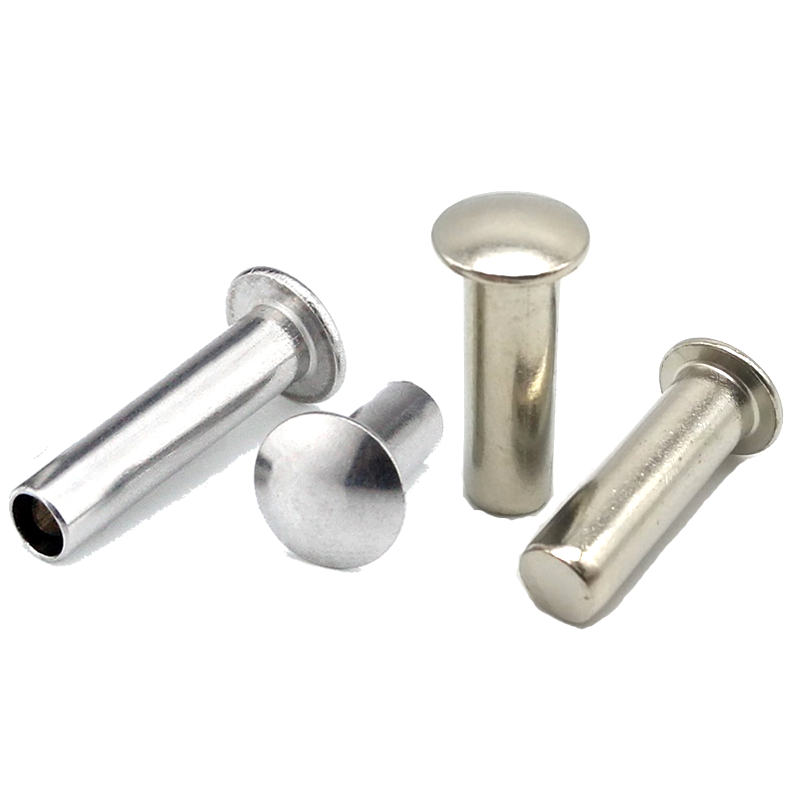

Yleispäiset niititon saatavana umpi- ja puoliputkimaisina. Täysputkea ei ole saatavilla tälle päätyylille keskiprofiilisen geometrian vuoksi, joka ei tarjoa riittävää piipun pituutta oikeaan leikkaukseen.

Mikä malli valita:

Kiinteä– Koko varsi on kiinteä. Suurin leikkaus- ja vetolujuus. Käytetään rakennesovelluksissa, kantavissa liitoksissa ja kokoonpanoissa, joissa vika ei ole vaihtoehto. Tarvitaan suurempi säätövoima.

Puoliputkimainen– Hännän ontelo vähentää asetusvoimaa 70 %. Käytä suuren volyymin tuotannossa, ohuissa materiaaleissa ja kokoonpanoissa, joissa haluat suojata ympäröivää materiaalia. 80-90 % kiinteästä lujuudesta.

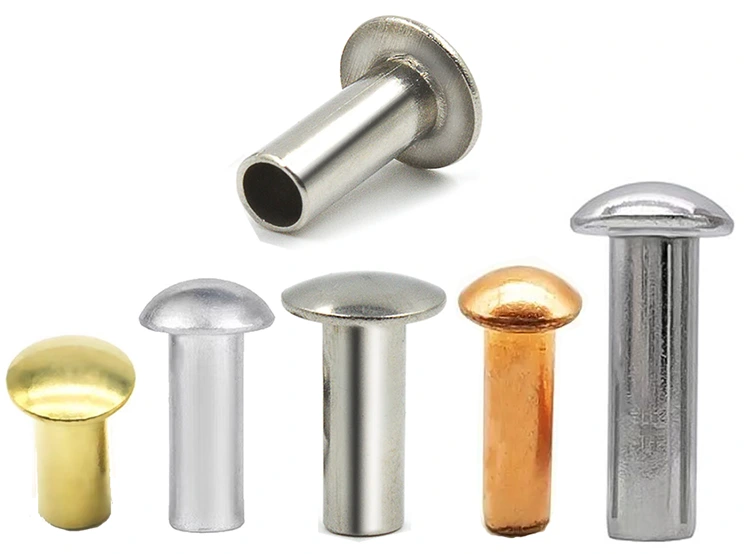

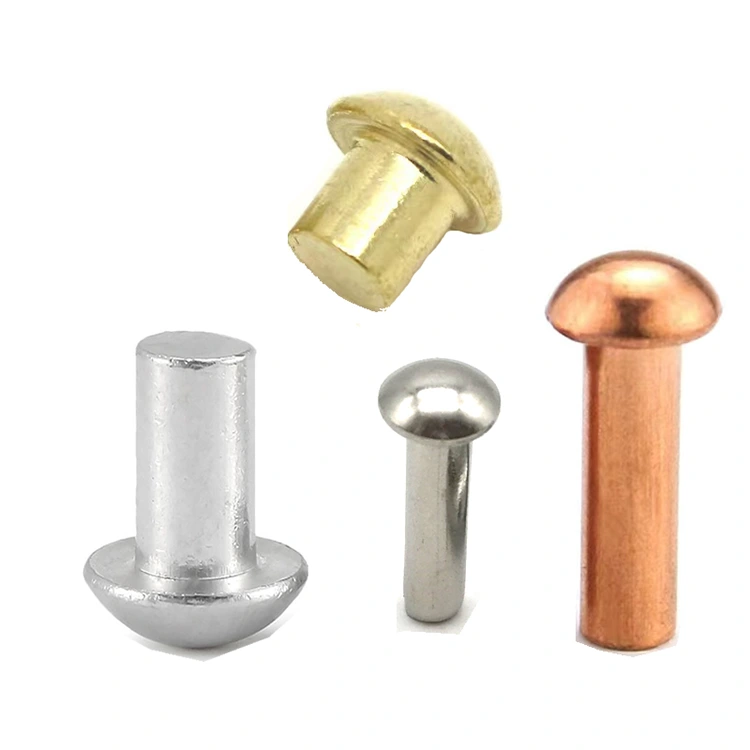

Materiaalit saatavilla:Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

Viimeistely:Sinkitty, musta oksidi, passivoitu, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

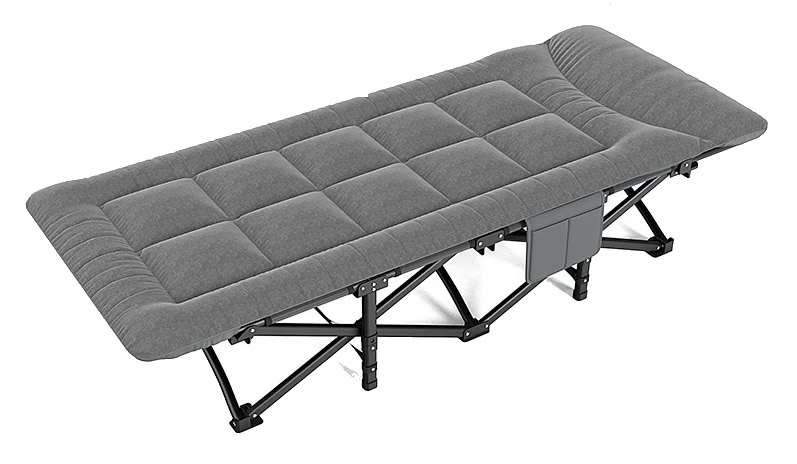

Yksi todellinen sovellus – kokoontaitettava telttasänkykehys

Kannettavien telttasänkyjen valmistaja käytti pyöreäpäisiä niittejä saksisaranoiden liitoksissa. Pyöreä pää oli liian kapea – kuormitettuna pää veti ohutseinäisen teräsputken läpi. Valmistaja kokeili ristikkopään niittejä – ne toimi, mutta leveä pää näytti tilaa vievältä ja teolliselta kuluttajatuotteessa. He tarvitsivat niitin, jossa oli enemmän laakerointialuetta kuin pyöreä pää, mutta puhtaampi ulkonäkö kuin ristikkopää – jotain, joka pysyisi tukevasti pilaamatta tuotteen ulkonäköä.

Nuote Metals toimitti sinkittyä terästä yleispäiset puoliputkiniitit – 5,0 mm varsi, 10,5 mm yleispää, 14,0 mm piipun pituus. Yleispää tarjosi ylimääräisen laakerialueen, joka tarvitaan estämään läpiveto – 10,5 mm:n pään halkaisija lisäsi laakeripinta-alaa 38 % alkuperäiseen pyöreään päähän verrattuna. Sileä, säteilevä profiili näytti puhtaalta ja viimeistellyltä. Puoliputkimainen ontelo piti asetusvoiman alhaisena, mikä esti ohutseinämäisen letkun vääristymisen.

Valmistaja testasi 500 niittiä 250 sängyssä. 5 000 taittosyklin jälkeen 120 kg:n kuormalla, ei läpivetoa, ei löystymistä, ei vaurioita. He tilaavat nyt yleispäisiä niittejä 150 000 kappaleen erissä vuosittain.

Kuinka ne on määritelty – teemme siitä yksinkertaista

Yleispäiset niitit valmistetaan räätälöitynä juuri sinun tarpeidesi mukaan. Tässä on mitä tarvitsemme saadaksemme määrittelysi oikein.

Tarvitsemme mitat:

• Varren halkaisija - 1,5-8,0 mm. Tämä on osa, joka menee reikäsi läpi.
• Pään halkaisija – tyypillisesti 2,0–2,2 × varren halkaisija, mutta voimme säätää laakeripintatarpeesi mukaan.
• Pään korkeus – suosittelemme etäisyysvaatimustesi perusteella.
• Kokonaispituus – laskemme tämän materiaalipinon paksuudesta.

Tekemäsi valinnat:

• Materiaali - teräs, ruostumaton, messinki, kupari tai alumiini
• Rakenne – kiinteä tai puoliputkimainen
• Viimeistely – sinkki, passivoitu, lakattu, nikkeli, anodisoitu, antiikki jne.

Jos et ole varma pään halkaisijasta tai korkeudesta:Lähetä meille kuva kokoonpanostasi tai näyteosa. Suosittelemme sovelluksellesi optimaaliset yleispään mitat. Emme veloita teknisistä neuvoista.

Näytteen toimitusaika: 5–10 päivää vakiotiedoissa. Räätälöidyt työkalut: 15-20 päivää.

Universaali pääprofiili – tasapainoinen, monipuolinen, luotettava

Yleispää on monipuolisin valmistamamme päätyyli – ja anteeksiantavain. Se toimii melkein kaikissa sovelluksissa, minkä vuoksi se on usein oletusvalinta insinööreille, jotka eivät ole varmoja, mikä päätyyli määrittää.

Mikä tekee yleispäästä erilaisen:

Tasapainoinen profiili– Yleispää on tarkoituksella suunniteltu "keskimaaksi". Tarpeeksi leveä estääkseen läpivedon useimmissa materiaaleissa, tarpeeksi matala välttääkseen takertumisen ja riittävän pyöreä näyttääkseen valmiilta kulutustuotteissa.

Sileä, säteilevä yläosa– Toisin kuin ristikon pään terävä reuna tai pyöreän pään näkyvä kupu, yleispäässä on tasainen, jatkuva säde keskustasta reunaan. Tämä vähentää takertumista ja antaa sille ammattimaisen ulkonäön.

Runsas laakeripinta– 2,0–2,2 kertaa varren halkaisijalla varustettu yleispää tarjoaa huomattavasti enemmän laakerialuetta kuin pyöreä pää – riittää useimpiin sekamateriaalikokoonpanoihin.

Näin teemme siitä johdonmukaisen:

Tarkka otsikko -Universaalipääprofiili leikataan kovametallisuuttimiimme tietyllä kruunusäteellä ja reunakulmalla. Jokainen niitti saa saman profiilin.

Samankeskisyyden säätö -Pään tulee olla varren keskipisteessä ±0,10 mm:n tarkkuudella. Keskipisteen ulkopuolella olevat päät heikentävät laakerien tehokkuutta ja näyttävät vääriltä.

Pintakäsittely– Suulakkeemme on kiillotettu peilipintaiseksi, jotta saadaan puhdas, virheetön pää.

Tulos:Universaalit päät, jotka toimivat sekoitetuissa materiaaleissa, näyttävät ammattimaisilta ja asettuvat luotettavasti – erä erän jälkeen.

Mitä tarkistamme – ja miksi yleispäät tarvitsevat johdonmukaista ohjausta

Yleispäät eivät ole vaikein päätyyli tehdä – se on pyöreä pää. Mutta ne tarvitsevat johdonmukaisen hallinnan, koska niiden "keskitason" muotoilu tarkoittaa, että niitä käytetään laajimmissa sovelluksissa. Poikkeama, joka saattaa olla hyväksyttävä pyöreässä päässä (käytetään vain metallissa), voi aiheuttaa ongelmia yleispäässä (käytetään sekamateriaalissa).

Tässä on mitä katsomme:

• Varren halkaisija – ±0,05 mm. Jos varsi on liian löysällä reiässä, niitti kallistuu. Jos se on liian tiukka, se ei mene sisään. Tarkistamme tämän ennen tuotannon aloittamista ja valvomme sitä koko ajon ajan.
• Pään halkaisija – ±0,15 mm. Laakeripinta on syy, miksi valitsit yleispään. Jos pää on alamitoitettu, menetät tukialueen. Jos se on liian suuri, se ei välttämättä sovi tilallesi.
• Pään korkeus – ±0,10 mm. Liian pitkä, ja se takertuu. Liian lyhyt ja näyttää väärältä. Tarkistamme tämän jokaisesta erästä.
• Samakeskeisyys – ±0,10 mm. Vino pää heikentää laakerin tehokkuutta. Se näyttää myös väärältä – ja yleispäitä näkyy usein kuluttajatuotteissa.
• Ontelon syvyys (puoliputkimainen) – 45–55 % piipun pituudesta. Liian matala ja asetusvoima pysyy suurena. Liian syvä ja puristus heikko.
• Kokonaispituus – ±0,15 mm. Sen on vastattava materiaalipinon paksuutta, jotta puristus muodostuu oikein.

Näin havaitsemme ongelmat ajoissa:

Lähetyksesi – mitä lähetämme sinulle

Kun yleispään niittisi saapuvat, niiden mukana tulee täydellinen tietue siitä, mitä on valmistettu ja kuinka se varmistettiin.

Mitä löydät laatikosta:

• Niitit suljetuissa polypusseissa – Merkitty osanumerolla, eränumerolla ja määrällä. Ei irtonaisia ​​osia, ei arvailua.
• Materiaalitodistus – Kemiallinen koostumus ja vetoominaisuudet alkuperäisestä kelasta. Jäljitettävissä lämpönumeroon.
• Tarkastuslomake – 10 niitin todelliset mitat erästäsi. Ei vain "toleranssin rajoissa" – mittaamamme todelliset luvut.
• Valmistussertifikaatti – Jos niitisi on pinnoitettu tai pinnoitettu, sisällytämme XRF-paksuuden tarkistuksen.
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, yksilöllinen eränumero jäljitettävyyttä varten.

Miksi tällä on merkitystä:Jos kenttävika joskus tapahtuu, sinulla on tietueet, joiden avulla voit jäljittää sen tarkaan materiaalikelaan ja tarkkaan tuotantoajoon. Säilytämme kopiot viisi vuotta – mutta suosittelemme, että pidät myös omasi.

Sertifioitu:ISO 9001:2015, RoHS, REACH

Missä niitä käytetään

• Taitettavat sängyt ja huonekalut – Saksisaranaliitokset, runkokokoonpanot, kääntöpisteet
• Laitteet – Porttien saranat, salvat, oven laitteistot, aidan komponentit
• Asuintuotteet – Ikkunatarvikkeet, kaappitarvikkeet, koristekokoonpanot
• Autot – Sisäverhoilu, paneelikokoonpanot, istuinosat
• Teollisuuslaitteet – Koneiden suojat, ohjauspaneelit
• Elektroniikka – Kotelot, runko
• Yleinen valmistus – Kaikki kokoonpanot, joissa et ole varma, minkä päätyylin valitset

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on yleispään ja pyöreän pään välillä? Ne näyttävät samanlaisilta.

V: Yleispää on leveämpi (2,0–2,2 × varren halkaisija vs. 1,6–1,8 ×) ja hieman matalampi kuin pyöreä pää. Sillä on myös jatkuvampi, säteilevä profiili – vähemmän selkeää kupolia. Visuaalinen ero on hienovarainen, mutta toiminnallinen ero on todellinen: yleispää tarjoaa enemmän laakerialuetta, joka estää läpivedon sekoitetuissa materiaaleissa. Metalli-metalli-kokoonpanoissa, joissa on tiukat reiät, pyöreä pää on silti parempi valinta. Sekamateriaaleille yleispää on turvallisempi vaihtoehto.

Q2: Mikä malli minun pitäisi valita – kiinteä vai puoliputkimainen?

V:Puoliputkimainen niittion oletusvalinta useimpiin sovelluksiin – 80–90 % kiinteästä lujuudesta 25–30 % asetusvoimasta. Valitakiinteä niittikun tarvitset maksimaalista lujuutta rakenteellisiin, kantaviin kokoonpanoihin. Täysputkea ei ole saatavana yleispäähän keskiprofiilisen pään geometrian vuoksi. Kaikki kolme mallia ovat saatavilla samalla yleispääprofiililla.

Q3: Mikä on paras materiaali yleispään niiteille ulkokäyttöön?

V: Ulkokäyttöön suosittelemme ruostumatonta terästä (304 tai 316), jossa on passivoitu pinta kestävän korroosionkestävyyden takaamiseksi. 304 riittää yleiseen ulkoaltistukseen (sade, kosteus). 316:ta suositellaan rannikko- tai suolasuihkuympäristöihin. Jos työskentelet pienemmällä budjetilla, sinkitty teräs, jossa on keltaista kromaatia, tarjoaa 96 tunnin suolan kestävyyden – sopii suojaiseen ulkokäyttöön. Yllä olevassa taitettavassa sängyn tapauksessa asiakas valitsi sinkityn teräksen, koska sänkyjä käytettiin sisätiloissa (telttateltat) ja satunnaista ulkoilua oli rajoitettu.
