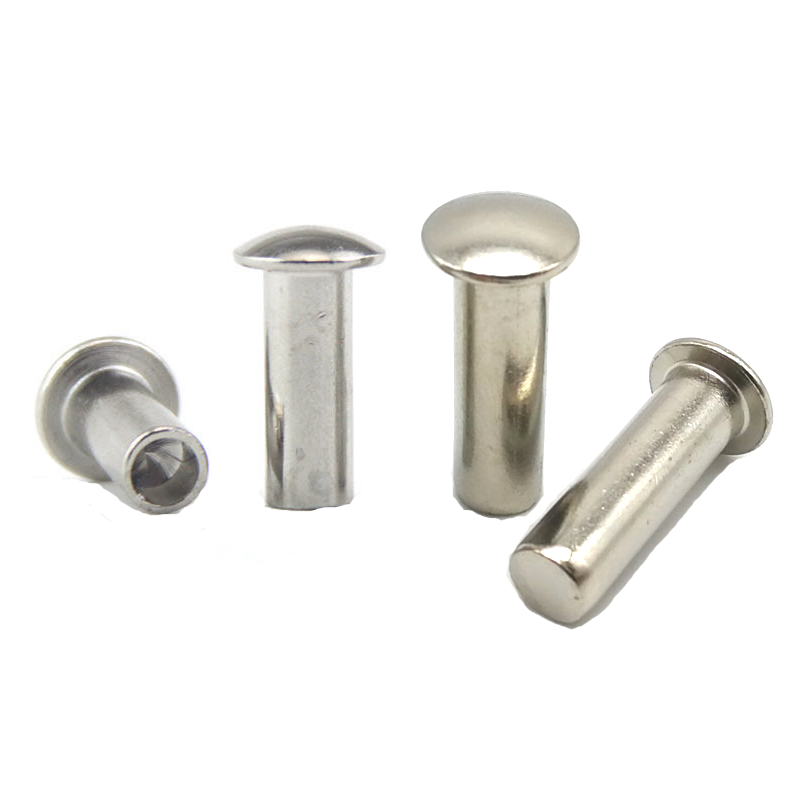

Pan Head -niitit

Panopään niititinsinöörit määrittelevät, kun he tarvitsevat jotain pyöreän ja litteän pään väliltä. Pannun kannatinpinta on leveämpi kuin pyöreän pään (1,8–2,2 × varren halkaisija vs. 1,6–1,8 ×), mutta pään korkeus on suurempi kuin litteän pään. Lyhyt suora sivuseinä antaa sille puhtaan, viimeistellyn ulkonäön, joka istuu hyvin näkyville kokoonpanoille näyttämättä kookkaalta.

Kun pyöreä pää on liian näkyvä ja litteä pää on liian alhainen, pannupää on vastaus.

Pan vs. pyöreä vs. litteä – Minne Pan Head sopii

Milloin valita pannun pää:

• Haluat enemmän kannatusaluetta kuin pyöreä pää, mutta enemmän pään korkeutta kuin litteä pää
• Niitti tulee näkyviin ja ulkonäöllä on väliä
• Tarvitset puhtaan, viimeistellyn ilmeen ilman pyöreää päätä
• Välys on kohtalainen – ei tarpeeksi tiukka tasaiselle päälle, ei tarpeeksi avoin pyöreälle päälle

Mitä teemme – kaksi mallia, viisi materiaalia

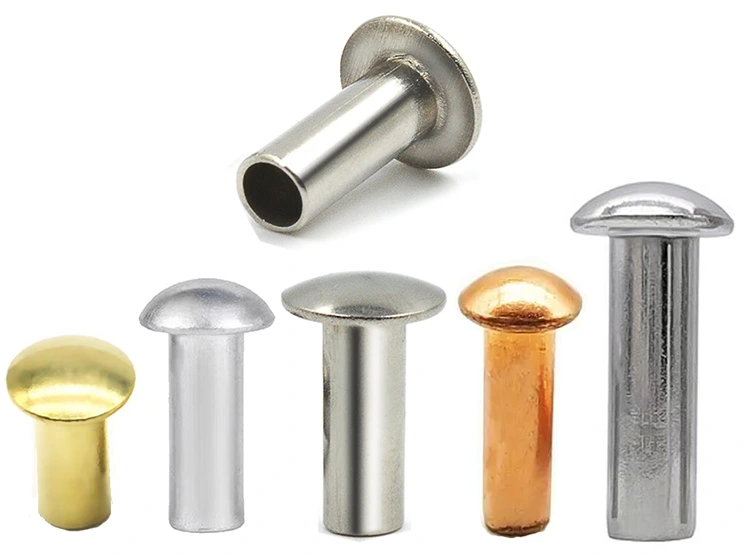

Panopään niititon saatavana umpi- ja puoliputkimaisina. Täysputkea ei ole saatavilla tälle päätyylille lyhyen suoran sivuseinän geometrian vuoksi.

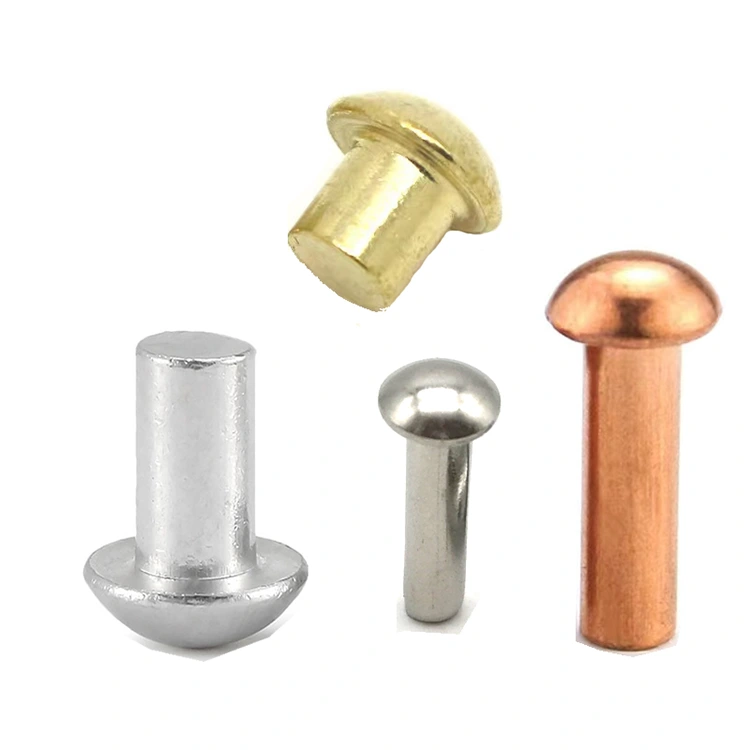

Materiaalit saatavilla:Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

Viimeistely:Sinkitty, musta oksidi, passivoitu, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

Yksi todellinen sovellus – kaupallinen kahvinkeitinkotelo

Kaupallisten kahvinkeittimien valmistaja kokosi ulkokotelon paneeleja pyöreäpäisilla niiteillä. Pyöreät päät työntyivät selvästi esiin valmiissa koneessa, mikä heikensi brändin haluamaa ensiluokkaista ulkonäköä. Tasapäisiä niittejä harkittiin, mutta kotelon suunnittelussa oli rajallisesti tilaa paneelin takana – upottaminen ei ollut mahdollista ilman metallin liiallista ohentamista. Suunnitteluryhmä tarvitsi niitin, jonka profiili oli matalampi kuin pyöreä pää, mutta ei vaadi upottamista.

Nuote Metalsin toimittamat ruostumattomasta teräksestä valmistetut puoliputkimaiset niitit – 4,0 mm:n varsi, 8,0 mm:n tynnyripää, 8,0 mm:n piipun pituus, passivoitu viimeistely. Pannun pää istui alempana kuin alkuperäinen pyöreä pää, mikä teki kotelosta puhtaamman ulkonäön. Lyhyt suora sivuseinä loi viimeistellyn ilmeen ilman kupua. Puoliputkimainen ontelo piti asetusvoiman alhaisena, mikä esti ohuiden kotelopaneelien muodonmuutoksia.

Valmistaja testasi 500 niittiä 100 koneessa. Asennuksen ja kenttätestauksen jälkeen ei löystymistä, ei korroosiota. Suunnittelutiimi hyväksyi uuden päätyylin kaikkiin tuleviin malleihin. Nykyään he tilaavat pannunpään niittejä 100 000 kappaleen erissä vuosittain.

Vakiovaihtoehdot – räätälöity toiveidesi mukaan

Panopään niititvalmistetaan tarkasti sinun tarpeidesi mukaan. Koska jokaisella sovelluksella on erilaiset välys- ja ulkonäkötarpeet, meillä ei ole vakiokokoisia kattilapäitä – jokainen tilaus valmistetaan mittatilaustyönä.

Mitä tarvitsemme sinulta:

• Varren halkaisija - 1,5-8,0 mm
• Pään halkaisija – sovitettu laakeripintatarpeesi mukaan
• Pään korkeus – sovitettu tilatarpeesi mukaan
• Kokonaispituus – tai materiaalipinon kokonaispaksuus
• Materiaali - teräs, ruostumaton, messinki, kupari tai alumiini
• Rakenne – kiinteä tai puoliputkimainen
• Viimeistely – sinkki, passivoitu, lakattu, nikkeli, anodisoitu jne.

Suosittelemme:Jos et ole varma pään halkaisijasta tai korkeudesta, lähetä meille piirustus tai näyte kokoonpanostasi. Suosittelemme sovelluksellesi optimaaliset kattilan pään mitat.

Esimerkki toimitusaika:5–10 päivää mukautetuille pannupään määrityksille. Tarkempia vaatimuksia varten ota yhteyttä myyntitiimiimme.

Kuinka muodostamme pannupäitä – suora seinä, joka tekee eron

Pannun pää näyttää yksinkertaiselta – kupu, jossa on suora sivuseinä. Mutta tuo suora seinä vaatii tarkan muottisuunnittelun. Liian kapenee, ja se näyttää pyöreältä päältä. Liian vähän ja pään korkeudesta tulee epäjohdonmukainen.

Mitä hallitsemme:

• Seinän kulma – Sivuseinän tulee olla suora, ei kartiomainen. Tämä luo puhtaan, viimeistellyn ilmeen, joka erottaa pannun pään pyöreästä päästä.
• Kruunun säde – Pään yläosa on hieman kupera, ei täysin tasainen. Muotimme leikataan tietylle kruunusäteelle, joka vastaa klassista kattilan pään profiilia.
• Kulman säde – Siirtymän päästä varteen on oltava tasainen. Terävä kulma luo jännityskeskittymän, joka voi johtaa halkeiluihin kovettumisen aikana.

Tulos:Pannupäät, jotka näyttävät puhtailta, istuvat tasaisesti ja asettuvat luotettavasti – erä erän jälkeen.

Prosessimme:

• Johdinveto – materiaali vedetty tarkkaan varren halkaisijaan (±0,02 mm)
• Leikkaus – leikattu aihion pituuteen
• Ensimmäinen isku – Tyhjä neliö ja keskitetty
• Toinen isku (esimuovaus) – Die aloittaa pannun pään muodon suorasta seinästä
• Kolmas isku (lyönti) – Lopullinen pään muoto ja paksuus
• Neljäs isku (tarvittaessa) – Rei'itys luo ontelon puoliputkimaiselle
• Trimmaus – Salama poistettu
• Pyöriminen – Mikropurseet eliminoitu
• Pinnoitus tai pinnoitus – Levitetty ohjeiden mukaan

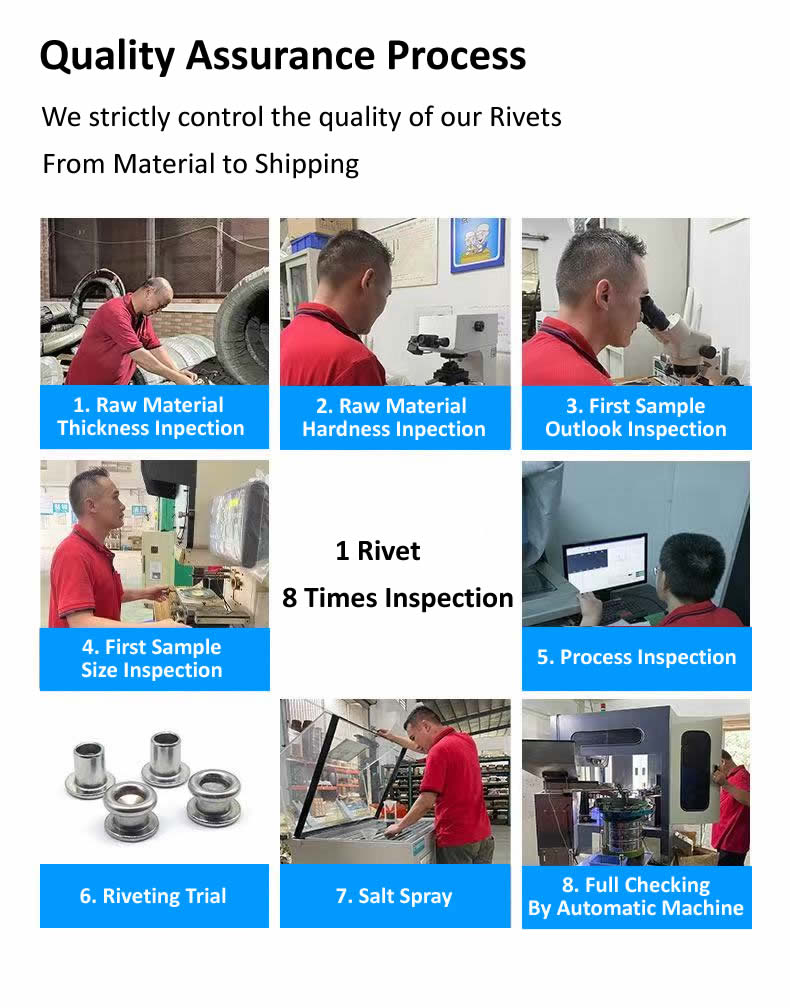

Yksi niitti, kahdeksan tarkistusta – Näin varmistamme, että jokainen pannun pää on oikea

Emme luota onneen. Jokainen eräpannun pään niititkulkee kahdeksan erillisen laatuportin läpi ennen kuin lähtee tehtaaltamme. Periaate on yksinkertainen: mittaa aikaisin, mittaa usein, älä koskaan oleta.

Raaka-aineen halkaisijan tarkistus– Tuleva lanka mitataan lasermikrometrillä. Halkaisijatoleranssi: ±0,02 mm. Kaikki tämän alueen ulkopuolella olevat kelat hylätään ennen kuin ne koskettavat otsikoitamme.

Raaka-aineen kovuuden tarkistus– Näyte kustakin kelasta testataan Rockwellin kovuusmittarilla. Hyväksyttävä alue vaihtelee materiaalin mukaan (teräs: HRB 70–85, ruostumaton: HRB 80–95, messinki: HRB 60–75).

Ensimmäinen artikkelin ulkoasun tarkistus– Työkalun asennuksen jälkeen ensimmäiset 10 niittiä tarkastetaan silmämääräisesti suurennuksella. Etsimme halkeamia, välähdyksiä, epätasaisia ​​päitä tai pinnan jälkiä. Kaikki näkyvät viat pysäyttävät puristuksen.

Ensimmäinen artikkelin mittatarkastus– Samat 10 niittiä mitataan optisella vertailulaitteella. Pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden (puoliputkimaisille) on oltava vetotoleranssien sisällä ennen tuotannon aloittamista.

Prosessin aikana tehtävät tarkastukset –Massatuotannon aikana kuljettaja vetää 5 niittiä 500 kappaletta kohden. Mitat varmistetaan digitaalisilla jarrusatulalla ja ontelon syvyyden go/no-go-mittarilla. Kaikki ajautuminen laukaisee työkalujen säädön.

Testiasetus (koeniitaus)– Asettelemme joka 2.000 kappaletta 3 niittiä edustavaksi materiaalinäytteeksi (sama paksuus ja tyyppi kuin kokoonpanosi). Kiinnityksen symmetria ja tiiviys tarkastetaan. Löystyneitä tai halkeilevia niittejä ei hyväksytä.

Suolasumutesti (tarvittaessa)– Ulkona tai pinnoitetuille niiteille lähetämme näytteet laboratorioon ASTM B117 suolasuihkutestausta varten. Erän mukana myönnetään todistus.

Viimeinen lähtevä tarkastus– Jokainen niitti kulkee ennen pakkaamista optisen lajittelukoneen läpi. Kamerat tarkistavat pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden. Hylätyt poistetaan automaattisesti. Sitten otetaan satunnainen AQL-näyte (taso II, 1.0) manuaalista tarkistusta varten.

Kaikista kahdeksasta vaiheesta selviytyvä laakeroitu niitti on valmis lähtemään tehtaaltamme. Säilytämme kirjaa jokaisesta tarkastuksesta viiden vuoden ajan.

Mitä todella vastaanotat – täydellinen kirja siitä, mitä teimme

Emme toimita vain niittejä. Lähetämme tietueen siitä, mitä on valmistettu ja miten se on varmistettu.

Paketti sisältää:

• Materiaalitodistus – Käytetyn kelan kemiallinen koostumus ja vetolujuus
• Tarkastuslomake – 10 niitin todelliset mitat erästä
• Valmistustodistus – pinnoitteen paksuus tarkistettu XRF:llä (tarvittaessa)
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, erä jäljitettävissä

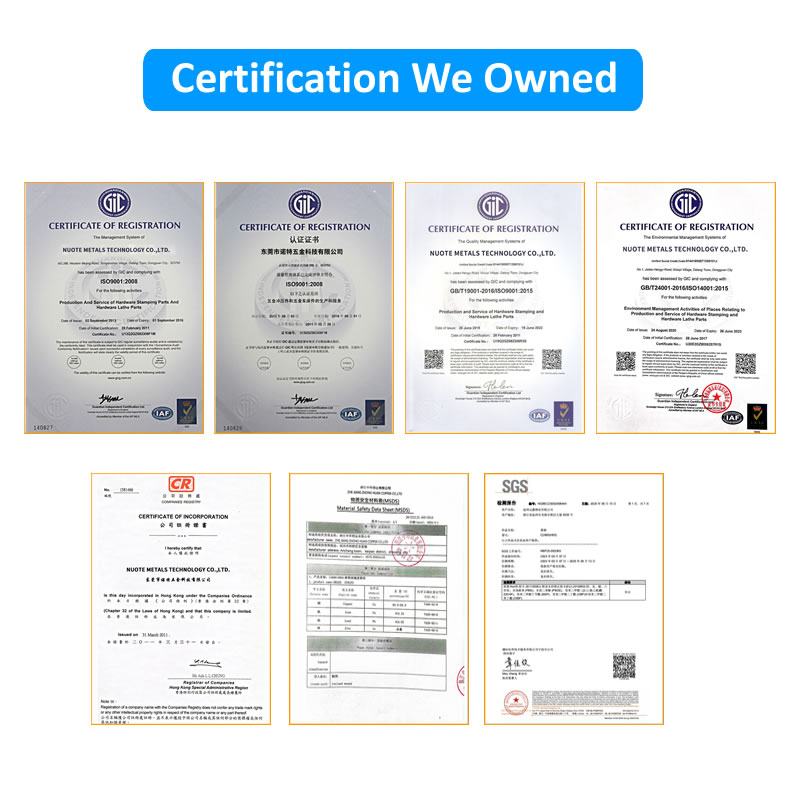

Sertifioitu:ISO 9001:2015, RoHS, REACH

Missä Pan Head -niittejä käytetään

• Kaupalliset laitteet – Kahvinkeittimet, ruokalaitteet, myyntiautomaatit – näkyvät kokoonpanot, joissa ulkonäöllä on väliä
• Huonekalut – Toimistokalusteet, hyllyt, esittelytilat – näkyvät liitokset, jotka vaativat puhtaan viimeistelyn
• Autot – sisäverhoilu, kojetaulut, istuinosat – missä ulkonäkö ja kohtuullinen välys kohtaavat
• Elektroniikka – Kotelot, runko, ohjauspaneelit – joissa niitti on näkyvissä, mutta ei saa olla iso
• Lääketieteelliset laitteet – Laitekotelot, instrumenttikokoonpanot – joissa sekä hygienia että ulkonäkö ovat tärkeitä
• Teollisuuslaitteet – Ohjauspaneelit, konesuojat – joissa vaaditaan ammattimaista viimeistelyä
• Yleinen valmistus – Kaikki kokoonpanot, joissa pyöreä pää on liian iso ja litteä pää on liian matala

Kolme kysymystä, joihin vastaamme usein

K1: Pannun pää näyttää samanlaiselta kuin pyöreä pää. Mitä eroa tarkalleen ottaen on?

V: Pannun päässä on lyhyt suora sivuseinä kuvun ja varren välillä. Pyöreä pää on jatkuva kaari ylhäältä varteen. Tämä suora seinä antaa pannun päähän leveämmän tukipinnan (1,8–2,2× varren halkaisija 1,6–1,8×) ja hieman matalamman profiilin. Visuaalinen ero on hienovarainen, mutta merkittävä – pannun pää näyttää enemmän "suunniteltulta" ja vähemmän "teolliselta". Jos pidät niitä vierekkäin, suora seinä on lahja.

Q2: Mikä päätyylinen näyttää ammattimaiselta kuluttajatuotteissa?

V: Kuluttajatuotteissa, joissa ulkonäöllä on väliä, pannun pää on usein paras valinta. Sillä on puhdas, viimeistelty ulkoasu – hienostuneempi kuin pyöreä pää (joka voi näyttää teolliselta) ja suurempi kuin litteä pää (joka voi näyttää liian minimaaliselta). Suora sivuseinä antaa sille "suunnitellun" ulkonäön, joka kertoo laadusta. Jos tarkastelet premium-kahvinkeittimiä, huippuluokan huonekaluja ja kulutuselektroniikkaa, huomaat, että pannunpään niittejä käytetään tarkoituksella design-elementtinä, ei vain toiminnallisena kiinnikkeenä.

Kysymys 3: Mikä on tyypillinen läpimenoaika mukautetuille kattilapään niiteille, joilla on tietty pään halkaisija?

V: Mukautettujen kattilapäisten niittien aikajana riippuu siitä, tarvitseeko meidän luoda uusia työkaluja. Jos pään halkaisija on nykyisen työkaluvalikoimamme sisällä, näytteen toimitusaika on 5–10 päivää. Jos meidän on suunniteltava ja leikattava uusia muotteja, työkalujen valmistus kestää 15–20 päivää, jota seuraa näytetuotanto. Ota yhteyttä myyntitiimiimme ja kerro tekniset tiedot, niin annamme sinulle tarkan aikajanan. Emme veloita työkaluista vakiomitoilla – vain täysin mukautetuista pääprofiileista.
