Miksi insinöörit valitsevat kupariputkimaiset niitit johtavuuteen, lämmönhallintaan ja elävään patinaan?

Kupari on yksi vanhimmista teollisuuden tuntemista kiinnitysmateriaaleista. Mutta kuparin ja täysin putkimaisen muodon yhdistelmä on yllättävän moderni. Nuote Metalsilla valmistammekupariputkimaiset niititasiakkaille, jotka tarvitsevat muutakin kuin mekaanista liitosta – he tarvitsevat sähkön jatkuvuutta, lämmönpoistoa tai kauniisti ikääntyvän pinnan. Tämä opas keskittyy yksinomaan putkimaiseen kokoonpanoon: täysin ontto, kevyt ja matalavoimainen asetus.

Mikä tekee kupariputkiniitistä erilaisen?

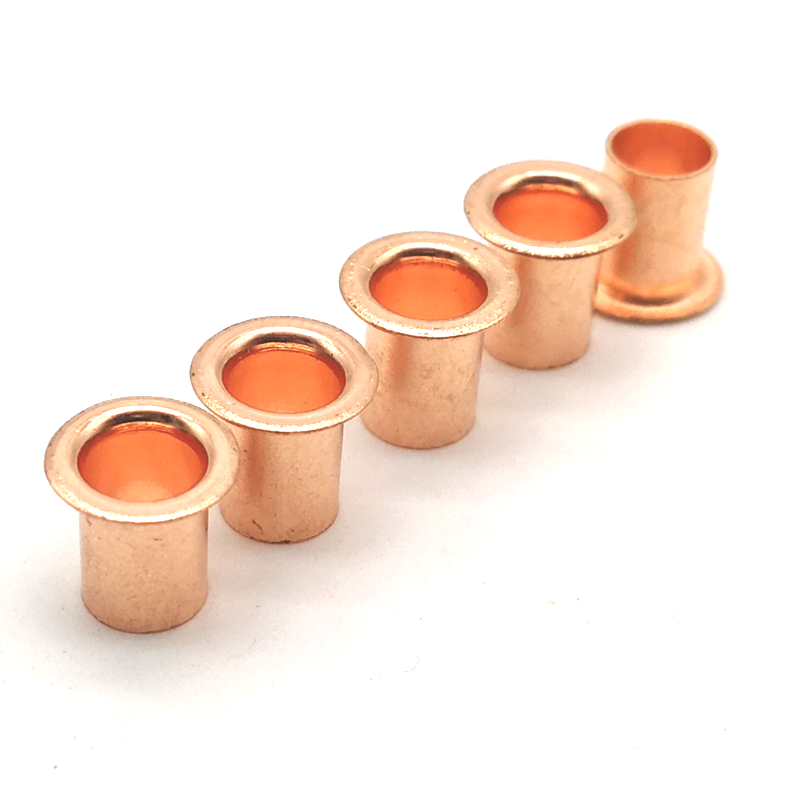

A kupariputkimainen niittion pysyvä kiinnike, jossa on valmiiksi muotoiltu pää ja varsi, joka on ontto pyrstöstä päähän. Seinämän paksuus vaihtelee tyypillisesti välillä 0,20–0,45 mm halkaisijasta riippuen. Asennuksen aikana ohut kupariseinä rullaa ulospäin erittäin pienellä voimalla luoden puhtaan, tasaisen kiharan.

Kolme ominaisuutta erottavat kuparin alumiinista, teräksestä tai messingistä:

Sähkönjohtavuus:100 % IACS (kansainvälinen hehkutettu kuparistandardi). Mikään muu yleinen kiinnitysmetalli ei pääse lähelle.

Lämmönjohtavuus:401 W/m·K – ihanteellinen jäähdytyslevyille ja jäähdytyskokoonpanoille.

Luonnollinen korroosionkestävyys:Muodostaa suojaavan vihreän patinan (emäksinen kuparikarbonaatti) ulkoilmassa.

Kun yhdistät nämä ominaisuudet putkimaiseen muotoon, saat kiinnikkeen, joka kuljettaa virtaa, siirtää lämpöä, kovettuu kevyellä paineella ja ei juuri lisää painoa.

Kupariputkimaiset vs. muut materiaalit – käytännön vertailu

Alla oleva taulukko paikkojakupariputkimaiset niititalumiinin ja messingin putkimaisten niittien rinnalla – kaikki täysin ontot, sama halkaisija.

Havaintomme:Puhtaasti sähkö- tai lämpökäyttöön kupari on vertaansa vailla. Suolaveteen upotettuun 316 ruostumattomasta teräksestä valmistettu putki on parempi. Koristeelliseen kultaväriin sisätiloissa messinki on halvempaa. Valitse kupari, kun johtavuudella tai patinalla on merkitystä.

Neljä todellista sovellusta, joissa kupariputkimaiset niitit Excel

Virtakisko- ja maadoitusliitännät

Sähkönjakelupaneeli tarvitsee pysyviä, matalavastuksisia liitoksia. Pultit löystyvät ajan myötä. Kiinteät kupariniitit toimivat, mutta vaativat suuren säätövoiman. Nuote Metals toimitti C11000 kupariputkiniittejä kojeistovalmistajalle. Putkimainen muoto vähensi säätövoimaa 40 % ja ontto keskikohta mahdollisti koko rullan muodostumisen visuaalisen tarkastuksen. Kosketinvastus mitattuna alle 0,1 mΩ 1 000 lämpöjakson jälkeen.

LED-jäähdytyslevyn kiinnitys

Lämmönhallinta on kriittistä suuritehoisille LEDeille. Autovalaisimien valmistaja käytti alumiininiitejä kiinnittääkseen rivat jäähdytyslevyt LED-levyihin. Alumiinin lämmönjohtavuus (237 W/m·K) oli hyväksyttävä, mutta haluttiin parempaa. Vaihto kupariputkimaisiin niitteihin lisäsi lämpöpolun hyötysuhdetta lähes 70 %. Pienempi asetusvoima esti myös keraamisen LED-alustan halkeilun.

Heritage Roofing and Flashing

Historiallinen rakennuksen entisöinti vaati kiinnittimet, jotka sopivat olemassa olevaan kuparikattoon. Ruostumaton teräs oli visuaalisesti väärä. Kiinteät kupariniitit olivat aitoja, mutta hitaita asentaa. Urakoitsija käytti Nuote Metalsin kupariputkiniittejä – sama materiaali, sama patinakehitys, mutta 50 % nopeampi kovettuminen. Kolmen vuoden kuluttua niitit eivät erotu alkuperäisistä kiinteistä.

Antimikrobiset kosketuspinnat

Kuparin luonnollinen antimikrobinen ominaisuus (testattu EPA:n ja ISO 22196:n mukaan) on arvokas kosketustuotteissa. Julkisten kaiteiden valmistaja upotettu kupariputkiniittejä koriste- ja toiminnallisiksi elementeiksi. Niitit tappavat yli 99,9 % bakteereista kahdessa tunnissa. Putkimainen muoto salli matalan profiilin eikä häirinnyt kaiteen sileää pintaa.

Tekniset parametrit – tehdasstandardimme

Nuote Metals valmistaa kupariputkimaisia ​​niittejä C11000:sta (ETP-kuparista) ja C12200:sta (fosforilla hapettunut kupari). Alla oleva taulukko näyttää vakiomitta-alueemme.

Jos halkaisija on alle 2 mm, putkimainen muodostus on vaikeaa. Suosittelemme puoliputkimaisia ​​kupariniittejä erittäin pieniin kokoihin.

Saatavilla olevat viimeistelyt:

Luonnollinen (muodostettuna)– kirkkaan punaoranssi, patinoituu ulkona

Lakattu– kirkas pinnoite estää tummumista (sisäkäyttö)

Tinattu– juotettava, estää pinnan hapettumista

Antiikki/hapetettu– tummanruskea esipatina antaa vintage-ilmeen

Kaikki pinnat ovat RoHS-yhteensopivia.

Asennus – kuparin ainutlaatuinen käytös

Kupari on pehmeää ja taipuisaa, mikä tekee asettamisesta helppoa – mutta myös leimaa helposti.

Suositeltu asetusvoima

3 mm:n varrelle, 1,5 – 2,5 mm materiaalipino: 400 – 700 N. Käytä pneumaattista tai servopuristinta. Käsipuristin toimii alhaisella äänenvoimakkuudella.

Reiän valmistelu

Reiän halkaisija = varren ulkohalkaisija + 0,05 - 0,10 mm. Purseenpoisto on välttämätöntä – terävä purse halkaisee ohuen kupariseinän.

Työkalu

Käytä kiillotettuja, karkaistuja teräsasemia. Karkea tai likainen työkalu jättää pysyviä jälkiä pehmeälle kuparipinnalle. Matala-kovera alasin tuottaa puhtaan, tasaisen kiharan.

Yleisiä virheitä

【kupariputkimaiset niitit】 FAQ

Q1: Voinko käyttää kupariputkimaisia ​​niittejä ulkona? Muuttuvatko ne vihreiksi?

V: Kyllä, ja vihreä patina on ominaisuus, ei vika. Ilmalle ja kosteudelle alttiina oleva kupari muodostaa ensin ruskean oksidin (kupriitin), sitten useiden vuosien aikana vihreän karbonaatin (emäksinen kuparikarbonaatti). Tämä patina on vakaa, ei-huokoinen ja estää lisäkorroosiota. Patina on toivottava ulkokäyttöön, kuten katto-, katto- tai puutarhatuotteisiin. Jos haluat säilyttää kirkkaan kuparin värin, valitse lakatut kupariputkiniitit – mutta lakka kuluu lopulta pois ulkona. Nuote Metals suosittelee luonnollista (lakatamatonta) kuparia kaikkiin ulkokäyttöön, jossa vaaditaan pitkäaikaista korroosionkestävyyttä.

Q2: Mitä eroa on C11000- ja C12200-kuparilla putkimaisille niiteille?

V: C11000 (electrolytic tough pitch) on tavallinen korkean johtavuuden kupari – 100 % IACS. Se on pehmeä, helppo asentaa ja sopii useimpiin sähkö- ja koristesovelluksiin. C12200 (phosphor deoxidized) sisältää pienen määrän fosforia (0,015–0,040 %) hapettumisenestoaineena. Sillä on hieman pienempi johtavuus (85–90 % IACS), mutta parempi hitsattavuus ja vetyhaurastumisen kestävyys. Se kestää myös paremmin korroosiota tietyissä vesiolosuhteissa. Suosituksemme: Käytä yleiseen sähkö- ja koristekäyttöön C11000. Käytä C12200:ta putkitöihin, vesikosketukseen tai muihin sovelluksiin, joihin liittyy hitsaus tai juottaminen niitin lähellä.

Q3: Kuinka lasken kupariputkiniitin oikean pituuden?

V: Kupari on pehmeää ja rullaa helposti, joten tarvitset vähemmän ulkonevaa materiaalia kuin teräs. Käytä tätä kaavaa: tynnyrin pituus = materiaalipinon paksuus + (0,4 - 0,7) × varren halkaisija. Esimerkki: kokonaispino 2,0 mm, varren halkaisija 3,0 mm. Käytä alueen keskikohtaa: 0,55 × 3,0 = 1,65 mm. Kokonaispituus = 2,0 + 1,65 = 3,65 mm. Pyöristä ylöspäin lähimpään vakiopituuteen (esim. 3,8 mm tai 4,0 mm). Käytä erittäin pehmeille materiaaleille (ohut kangas, kumi) 0,4 × d. Kovemmille pinoille (nahka, jäykkä muovi) käytä 0,7 × d. Nuote Metals voi lähettää ilmaisia ​​näyteniittejä kahdessa vierekkäisessä pituudessa testattavaksi – kerro meille pinon paksuus.

Laatu ja läpinäkyvyys

Nuote Metals toimii ISO 9001:2015 -standardin mukaisesti. Jokainen eräkupariputkimaiset niititon jäljitettävissä raaka-ainetodistukseen (lämpönumero), tuotantopuristin lokiin ja lopputarkastusraporttiin. Suoritamme AQL-näytteenoton ISO 2859 -standardin mukaisesti – kriittiset mitat 1,0, pääasiallinen 2,5. RoHS-ilmoitukset sisältyvät hintaan ilman lisämaksua.

Asiakaspolitiikkamme:

• Ilmaiset näytteet (varastolliset koot) – maksa vain kuriiri
• Mukautetut pituudet ja laippamuodot – työkalut valmiina 10 päivässä
• MOQ 20 000 kpl vakiokokoille; pienempi ensimmäisille tilauksille
• Toimitusaika: varastossa 3-5 päivää; räätälöity 15-20 päivää

Olemme toimittaneetkupariputkimaiset niititasiakkaille yli 30 maassa, mukaan lukien sähkönjakelu-, valaistus-, perintörakennus- ja lääkinnällisten laitteiden teollisuus.
