Ovatko DIN 7340 -putkiniitit tarkkuusratkaisu kevyisiin kokoonpanotarpeisiisi?

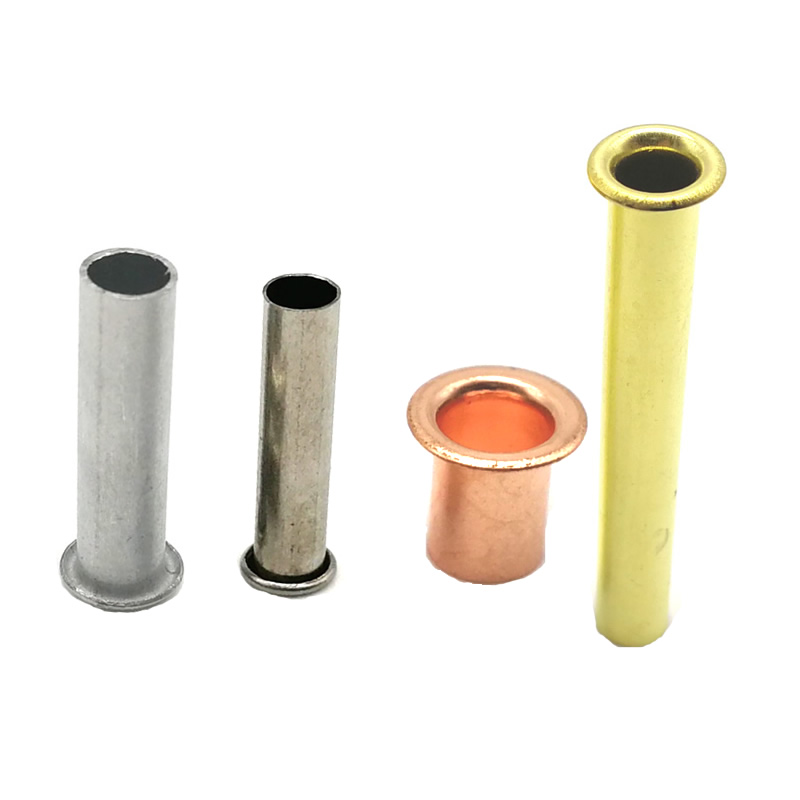

Kun saksalainen insinööri kurkottaa aputkimainen niitti, he todennäköisesti määrittelevät DIN 7340 -standardin. Tämä standardi on ollut tarkkuusonttoniittien valmistuksen selkäranka Euroopassa vuosikymmeniä. Nuote Metalsilla valmistammeDIN 7340 niititasiakkaille, jotka vaativat tarkat mitat, tasaisen seinämän paksuuden ja luotettavan suorituskyvyn.

Tässä oppaassa kerrotaan, mitä DIN 7340 itse asiassa määrittelee, kuinka DIN 7340 -merkintä luetaan ja missä nämä niitit ylittävät yleiset vaihtoehdot.

Mikä tarkalleen on DIN 7340?

DIN 7340 on saksalainen teollisuusstandardi, joka määrittelee saumattomasta vedetystä letkusta leikatut putkimaiset niitit. Standardi kattaa nimellishalkaisijat 1 mm - 10 mm ja määrittelee kaksi pään muotoa: muoto A (tasainen/pannupää) ja muoto B (pyälletty pyöreä pää). Nykyinen versio on DIN 7340:2011-03.

Tärkein ero DIN 7340 -putkimaisten niittien ja muiden onttojen niittien välillä on valmistusprosessi. Toisin kuin ontot niitit, jotka on valmistettu syvävetämällä (joka luo kuppimaisen muodon),DIN 7340 niititon valmistettu saumattomista vedetyistä tarkkuusputkista. Tämä varmistaa, että sekä sisä- että ulkohalkaisijat ovat täysin sylinterimäisiä ja seinämän paksuus on tasainen.

DIN 7340 -merkinnän lukeminen

Standardi määrittelee selkeän nimeämiskäytännön. Jokainen parametri sisältyy osanumeroon:

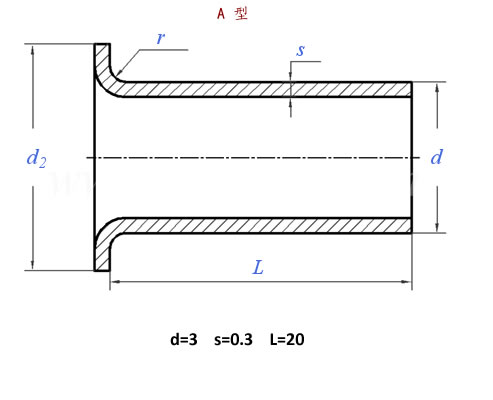

RN A 3 x 0,3 x 20 DIN 7340 Cu

Tämä nimitysjärjestelmä tarkoittaa, että ei ole epäselvyyttä. Ostaja Saksasta ja valmistaja Kiinassa viittaavat täsmälleen samaan niittiin.

Yleiset sovellukset DIN 7340 -putkimaisille niiteille

KoskaDIN 7340 niititNe on valmistettu tarkkuusputkesta, jonka seinämän paksuus on tasainen, ja ne sopivat hyvin sovelluksiin, joissa puhtaalla sisäreiällä on merkitystä.

Sähkön läpivienti ja piirilevykokoonpano

DIN 7340 -standardin mukaisen putkimaisen niitin ontto keskiö mahdollistaa johtojen kulkemisen. Tämä on arvokasta piirilevyn maadoituspisteissä, pääteliitännöissä ja sähkön läpivientisovelluksissa, joissa tilaa on rajoitetusti. Tinatetut messingiset DIN 7340 niitit ovat erityisen yleisiä juotettavissa liitoksissa.

Nahkatavarat, laukut ja jalkineet

Muoti- ja nahkateollisuus luottaa voimakkaasti DIN 7340 -niitteihin vyönreikissä, laukkuvahvikkeissa, kengänsilmukoissa ja hihnan kiinnityksissä. Putkimaisten niittien vaatima pieni säätövoima estää pehmeiden materiaalien, kuten nahan ja kankaan, vaurioitumisen.

Auto- ja ilmailukomponentit

DIN 7340 -niittejä käytetään autojen sisätiloissa, LVI-kanavakokoonpanoissa, valaisimissa ja ei-rakenteisissa ilmailusovelluksissa, joissa painon vähentäminen ja korroosionkestävyys ovat etusijalla.

Teollisuus- ja konesovellukset

Tikkaat, elektroniikkakotelot, lämmönvaihtimen rivat ja huonekalujen rungot ovat kaikki esimerkkejä, joissa DIN 7340 -putkimaiset niitit tarjoavat kustannustehokkaan pysyvän liitoksen.

Materiaalivaihtoehdot ja valinta

DIN 7340 sallii useita perusmateriaaleja. Alla olevassa taulukossa on yhteenveto yleisistä vaihtoehdoista ja niiden parhaiten soveltuvista sovelluksista.

Vedetystä letkusta valmistetut DIN 7340 -standardin mukaiset niitit tarjoavat etua syvävedettyihin ontoihin niitteihin verrattuna: sylinterimäinen muoto varmistaa tasaisen seinämän paksuuden, mikä tarkoittaa ennakoitavissa olevaa rullan muodostumista asennuksen aikana.

Mittatiedot – lomake A vs. lomake B

A-lomake (tasainen/pannupää)

A-muodossa on litteä pää ja matala profiili. Se on yleisin yleiskiinnityskokoonpano, jossa tasainen tai matalaprofiilinen viimeistely on hyväksyttävä.

Esimerkki mitat lomakkeelle A (litteä pää):

A-muodon toleranssit ovat yleensä ±0,05 mm varren halkaisijalle ja ±0,10 mm pään halkaisijalle.

Lomake B (pyälletty pyöreä / rullattu pää)

B-muodossa on pyöristetty pääprofiili. Rullattu reuna antaa viimeistellyn ulkonäön, ja se valitaan usein näkyviin sovelluksiin tai kun tarvitaan koristeellisempaa viimeistelyä.

Esimerkiksi Würthin luettelossa on B-muotoinen teräsniitti, jossa on sinkitys: d1 = 8 mm, pään halkaisija = 12 mm, pään korkeus = 1,4 mm, pituus = 8 mm, paino = 1 500 g.

Muoto B voi sisältää myös pään uurretuksen parantamaan pitoa tietyissä sovelluksissa, vaikka tämä vaihtelee valmistajan mukaan.

Asennus – Mikä toimii DIN 7340 -niiteille

Putkimaisen niitin oikea asettaminen vaatii huomiota kolmeen muuttujaan: reiän koko, niitin pituus ja työkalut.

Reiän koko

Reiän tulee olla oikean kokoinen. Suositeltava välys on enintään +0,10 mm ulkohalkaisijan (d1) yli. Jos reikä on liian suuri, putki nurjahtaa sisäpuolelta ennen pään muodostumista. Jos reikä on liian tiukka, ohut seinä voi halkeilla.

Niitin pituuden laskenta

Tavallisessa kaatuessa tarvittava niitin pituus on:

Materiaalin kokonaispaksuus + (0,5 - 0,7) × d1

Esimerkki: kahden kokonaispaksuuden 2,0 mm levyn liittäminen halkaisijaltaan 3 mm niitillä:

Pituus = 2,0 + (0,6 × 3,0) = 3,8 mm.

Liian pitkän pituuden käyttö johtaa sotkuiseen, epävakaaseen napaan. Liian vähäinen käyttö tarkoittaa, että kihara ei voi muodostua kunnolla.

Työkalu

Käytä aina kiillotettua, karkaistua terästä soihduttavaa meistiä. Niittaussuutin tulee suunnitella siten, että niitin akseli levenee vähitellen nurjahduksen estämiseksi. Muotin muotoileminen asteittaisella välähdyksellä terävän olakkeen sijaan tuottaa yhtenäisen 360° rullan.

Laatu ja sertifioinnit

DIN 7340 -standardia ylläpitää DIN Standards Committee Fasteners (FMV). Standardia tarkistetaan ja päivitetään säännöllisesti, ja vuoden 2011 versio on nykyinen versio.

Nuote Metals valmistaaDIN 7340 niititteräksestä, ruostumattomasta teräksestä, kuparista, alumiinista ja messingistä, pintakäsittely mukaan lukien tavallinen, niklattu ja tinattu. Mitat voidaan räätälöidä asiakkaan piirustusten mukaan. Yrityksellä on ISO 9001:2015 -sertifikaatti ja 100 % QC-tarkastus ennen toimitusta. Varastokokoille on saatavilla ilmaisia ​​näytteitä, joiden MOQ on 20 000 kappaletta vakiotilauksille.

DIN 7340 -standardin mukaiset niitit on valmistettu saumattomasta vedetystä letkusta, mikä takaa tasaisemman seinämän paksuuden verrattuna syvävedettyihin vaihtoehtoihin. Tämä on olennaista sovelluksissa, joissa sisäisen reiän on pysyttävä puhtaana langan kulkua varten tai joissa tasainen telan muodostus on kriittinen.

DIN 7340 -niittien käytön aloittaminen

Jos määrität tällä hetkelläDIN 7340 niitittai harkitset vaihtamista standardoituun putkimaiseen niittiin kokoonpanossasi, nopein tapa on pyytää näytteitä.

Ilmoita materiaalipinon kokonaispaksuus, haluttu varren halkaisija (d1) ja haluamasi materiaali. Nuote Metals laskee suositellun pituuden ja lähettää sinulle näytteet testattavaksi.
