Ovatko puoliputkiniitit aliarvioitu kiinnitysväline nykyaikaisessa valmistuksessa?

Tehdasteollisuudessa tapahtuu omituinen muutos. Vuosia kestäneen aggressiivisen sokeaniittien, itsestään lävistyvien niittien ja liimausliimauksen myynnin jälkeen monet tuotantoinsinöörit ovat hiljaa palaamassa kiinnittimeen, joka on ollut käytössä yli vuosisadan: puoliputkimaiseen niittiin. Olemme Nuote Metalsilla havainneet tätä kiinnitintyyppiä koskevien tiedustelujen ja tilausten lisääntyneen merkittävästi viimeisen 18 kuukauden aikana – erityisesti auto-, huonekalu- ja elektroniikkateollisuudesta.

Tämä ei ole nostalgiavetoinen trendi. Tiedot viittaavat pragmaattiseen uudelleenarviointiin siitä, mikä tuotantokerroksessa todella toimii.

Numerot paluun takana

Nuote Metalsin sisäisten myyntitietojemme mukaan tilauksetpuoliputkimaiset niititkasvoi noin 30 % vuoden 2024 toisella puoliskolla verrattuna edellisen vuoden vastaavaan ajanjaksoon. Suurin osa näistä tilauksista tuli:

• Autojen sisustuskomponenttien toimittajat
• Toimistokalusteiden ja istuinten valmistajat
• Laitteiden koteloiden kokoonpanolinjat
• Elektronisten ohjauspaneelien valmistajat

Suuri autotoimittaja vaihtoi äskettäin muovipidikkeet puoliputkimaisilla niiteillä istuimen kokoonpanolinjassaan. Niiden raportoitu vikaprosentti laski 1,2 prosentista 0,08 prosenttiin 1 000 kokoonpanoa kohti.

Eräässä toisessa tapauksessa eräs huonekaluvalmistaja ilmoitti tuotannon lisääntyneestä 20 % sen jälkeen, kun ruuvi- ja mutterikokoonpanot on vaihdettu niiteihimme tuolin rungoissa.

Miksi nyt? Käytännön edut

Paluu puoliputkimaisiin niitteihin ei johdu markkinointikampanjoista. Sitä ohjaa kolme mitattavissa olevaa etua, jotka vaikuttavat suoraan tuotantotuloksiin.

Pienempi asetusvoima tarkoittaa nopeampaa kokoonpanoa

Puoliputkimainen niitti vaatii noin neljänneksen säätövoimasta verrattuna saman halkaisijan omaavaan kiinteään niittiin. Tämä tarkoittaa kevyempiä pneumaattisia työkaluja, vähemmän käyttäjän väsymistä ja vähemmän puristimen huoltojaksoja. Automaattisilla linjoilla tämä merkitsee nopeampia jaksoaikoja.

Toisin kuin ruuvit, jotka voivat perääntyä tärinän vaikutuksesta, ne muodostavat pysyvän liitoksen. Toisin kuin liimat, niiden suorituskyky ei heikkene lämpötilan tai kosteuden muutoksissa. Onton hännän muodostama puristus laajenee tasaisesti luoden ennustettavan puristusvoiman, joka pysyy yhtenäisenä tuhansissa kokoonpanoissa.

Pivot-ominaisuus

Koska niitin turpoaminen rajoittuu vain häntään, puoliputkimaiset niitit voidaan tarvittaessa säätää löysästi. Tämä tekee niistä sopivia saranoihin, taittomekanismeihin ja pyöriviin kokoonpanoihin – sovelluksiin, joissa muut pysyvät kiinnikkeet eivät toimi.

Yleisiä väärinkäsityksiä, joita kohtaamme

Pitkästä historiastaan ​​huolimattapuoliputkimaiset niititymmärretään usein väärin. Tässä on kolme väärinkäsitystä, joita käsittelemme säännöllisesti Nuote Metalsissa.

Väärinkäsitys 1: "Ne ovat heikompia kuin kiinteät niitit"

Tämä on totta vain, jos verrataan samaa halkaisijaa. Puoliputkimainen niitti säilyttää kuitenkin 80–95 % kiinteän niitin leikkauslujuudesta, mutta vaatii huomattavasti vähemmän voimaa kovettua. Useimmissa teollisissa sovelluksissa tämä lujuus on enemmän kuin riittävä. Kompromissi on suotuisa: hieman pienempi lujuus nopeuttaa asennusta huomattavasti.

Väärinkäsitys 2: "Ne ovat vain pehmeitä materiaaleja varten"

niitä käytetään yleisesti nahka-, kangas- ja muovikokoonpanoissa. Mutta niitä löytyy myös autojen jarrupäällysteistä, kytkimien päällysteistä ja lentokoneiden sisätiloista. Materiaalivalinta – teräs, ruostumaton teräs, messinki, kupari tai alumiini – määrää lopullisen lujuuden ja sopivuuden. Itse kiinnitystyyppi ei ole rajoittava tekijä.

Väärinkäsitys 3: "Asennus vaatii kalliita laitteita"

ne voidaan asettaa manuaalisilla työkaluilla, pneumaattisilla niittipistooleilla tai hydraulipuristimilla. Suuren volyymin tuotantoon on saatavana automaattisia orbitaalisia niittausjärjestelmiä. Investointi on verrattavissa muihin automatisoituihin kiinnitysmenetelmiin tai pienempi.

Todelliset sovellukset tehtaallamme

Autojen istuimen verhoilukokoonpano

Turvaistuinten valmistaja otti Nuote Metalsin puoleen toistuvan ongelman kanssa: vaahtopohjaisen vinyylin kiinnittämiseen käytetyt muovipidikkeet napsahtivat asennuksen aikana ja epäonnistuivat lämpökierteessä. Hylkäysprosentti oli 1,2 %.

Suosittelemme 4 mm yleispäisiä puoliputkimaisia ​​niittejä sinkitystä teräksestä. Niitit asennettiin pneumaattisella puristimella, jonka kovettuminen oli noin 0,6 sekuntia per niitti. Asennuksen jälkeen istuimille tehtiin lämpökiertotestit -20 °C:sta 80 °C:seen ja toistetut sisään-/ulostulotestit.

Hylkäysprosentti laski 0,08 prosenttiin. Valmistaja on sittemmin muuttanut kaikki istuimen verhoilulinjat niiteihimme ja raportoinut 15 % lyhentyneen asennusajassa istuinta kohden.

Teollinen riippulukon lukitusmekanismi

Riippulukon valmistaja vaati niitin sisäisen lukituslevyn kiinnittämiseksi sinkkipainevalettuun runkoon. Rungon välysreikä oli suurempi kuin niitin varsi, ja toissijainen aluslevy lisäsi tarpeettomia kokoonpanovaiheita ja kustannuksia.

Toimitimme 304 ruostumattomasta teräksestä valmistettuja ristikkopään puoliputkiniittejä, joiden varren halkaisija on 4 mm ja piipun pituus 6 mm. Ristikon pää – jonka halkaisija oli 2,2–2,8 kertaa varsi – sillatti ylisuuren reiän ja esti läpivedon ilman erillistä aluslevyä.

Riippulukko läpäisi 50 000 syklitestiä ilman löystymistä. Asiakas poisti toissijaisen aluslevyn ja lyhensi kokoonpanoaikaa 12 sekuntia yksikköä kohti.

Tekniset parametrit – tehdasstandardimme

Nuote Metalsilla valmistamme niitit seuraavien eritelmien mukaan.

Mitta-alue

Käytettävissä olevat materiaalit

Asennusta koskevia huomioita

Reiän valmistelu

Reiän halkaisijan tulee olla 0,05–0,10 mm suurempi kuin niitin varsi. Ylisuuri reikä johtaa epätasaiseen puristusmuodostukseen. Alikokoinen reikä voi halkaista onton hännän.

Asetustyökalut

Ne voidaan asettaa käyttämällä:

• Manuaalinen vasaran säätö (pieni äänenvoimakkuus)
• Pneumaattiset niittipistoolit (keskimääräinen tilavuus)
• Hydrauliset tai pneumaattiset puristimet (suuri tilavuus)
• Automatisoidut orbitaaliset niittausjärjestelmät (erittäin suuri määrä)

Laadunvalvontapisteet

• Kiinnityksen muodostumisen silmämääräinen tarkastus
• Ulosvetovoimatestaus sovelluksen spesifikaatioiden mukaan
• Johdonmukaisuuden valvonta automaattisilla linjoilla

Puoliputkimaiset niitit – FAQ

K1: Mitä eroa on puoliputkimaisilla ja täysputkimaisilla niiteillä?

V: Ero on onton osan syvyydessä. Puoliputkimaisessa niitissä on ontto ontelo, joka ulottuu vain 30–50 % varren pituudesta takapäästä. Täysi putkimainen niitti on ontto koko varren läpi. ne tarjoavat suuremman leikkauslujuuden (80–95 % kiinteästä aineesta), mutta silti vähentävät kovettumisvoimaa noin 70 %. Täysputkimaiset niitit tarjoavat vain 50–70 % kiinteän niitin lujuudesta. Sovelluksiin, jotka vaativat nopeiden kokoonpanojen kantavuutta – kuten autojen jarrupalat tai huonekalujen rungot – puoliputkimaiset niitit ovat oikea valinta.

Q2: Voidaanko niitä käyttää nivelpisteinä tai löystyneisiin liitoksiin?

Kyllä. ne voidaan kiinnittää löysästi sovelluksesta riippuen. Koska niitin turpoaminen on vain pyrstössä, ne voivat toimia kääntöpisteinä, joissa liike on edullinen. Tämä tekee niistä ihanteellisia saranoihin, taittomekanismeihin ja pyöriviin kokoonpanoihin. Käyttökohteita ovat huonekalujen nivelet, sähköliitännät ja mekaaniset liitokset. Säätöpainetta voidaan säätää halutun tiiviyden saavuttamiseksi.

Q3: Kuinka Nuote Metals varmistaa tasaisen laadun suurilla tuotantosarjoilla?

V: Nuote Metalsilla laadunvalvonta alkaa raaka-ainevaiheesta. Jokainen erä on jäljitettävissä tehtaan sertifikaattiin. Tuotannon aikana suoritamme mittatarkastuksia määrätyin väliajoin – tyypillisesti 10 näytettä 1 000 kappaletta kohden. Mittaamme varren halkaisijan, piipun pituuden, pään halkaisijan ja ontelon syvyyden. Lopullinen tarkastus sisältää kokeenmuodostuksen testauksen edustavilla näytteillä. Tarjoamme myös täydelliset asiakirjat, mukaan lukien tarkastusraportit, tehtaan todistukset ja RoHS-ilmoitukset, jokaisen lähetyksen mukana.

Mitattu paluu koeteltuun teknologiaan

Puoliputkimaiset niititeivät ole uusi ratkaisu. Ne ovat todistettu ratkaisu, joka tarjoaa mitattavia etuja moniin vaihtoehtoihin verrattuna tietyissä sovelluksissa. Nykyinen suuntaus niiden lisääntyvään käyttöön näyttää johtuvan käytännöllisistä syistä: pienempi säätövoima, tasainen liitoslaatu ja soveltuvuus sekä rakenteellisiin että nivelsovelluksiin.

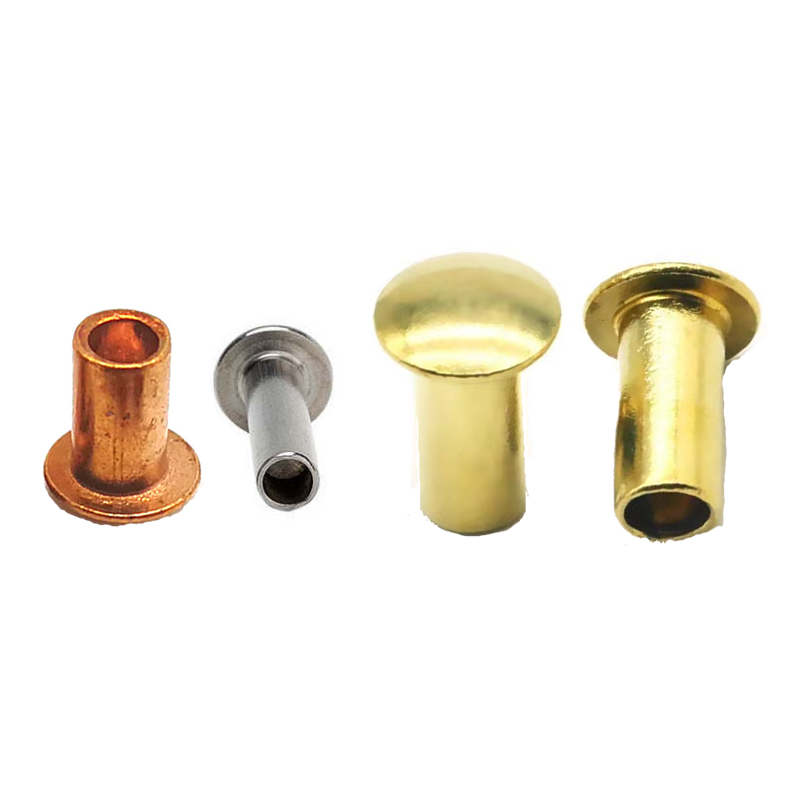

Nuote Metalsilla jatkamme niiden valmistamista teräksestä, ruostumattomasta teräksestä, messingistä, kuparista ja alumiinista päätyyleillä, kuten litteä, pyöreä, upotettu, ristikko, universaali ja pannu. ISO 9001:2015 -sertifikaattimme takaa jäljitettävyyden ja laadun yhdenmukaisuuden.

Yli vuosisadan valmistusta palvellut kiinnike on edelleen ajankohtainen valinta nykyaikaisessa kokoonpanossa.
