Puoliputkimaiset niitit

Puoliputkimaiset niititmäärität, kun tarvitset kiinteän niitin lujuutta, mutta tuotantolinjallasi ei ole varaa painaviin puristimiin, hitaisiin jaksoihin ja suuriin säätövoimiin, joita kiinteät niitit vaativat. Puoliputkimainen rakenne – matala ontelo takapäässä, tyypillisesti 45–55 % piipun pituudesta – tarkoittaa, että vain onton osan ohut seinämä vierii ulospäin asennuksen aikana. Tulos: nopeampi kokoaminen, kevyempi työkalu ja tasainen kiinnitys joka kerta.

Kun kokoonpanolinjasi käy vauhdilla ja nivelten on vielä kestettävä, puoliputkimaiset niitit toimittavat.

Puoliputkimainen vs. kiinteä vs. täysputki – oikean mallin valinta

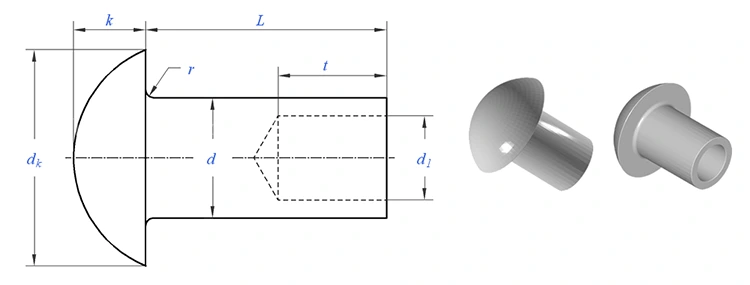

Puoliputkimaisen niitin ominaispiirre on matala ontelo takapäässä – tyypillisesti 45–55 % piipun pituudesta. Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa kiinnikkeen. Tämä eroaa olennaisesti kiinteästä niitistä (täysin kiinteä) ja täysputkimaisesta niitistä (täysin ontto).

Useimmissa teollisuus-, huonekalu-, auto- ja laitteistosovelluksissa puoliputkimainen niitti tarjoaa parhaan tasapainon lujuuden ja tuotannon tehokkuuden välillä.

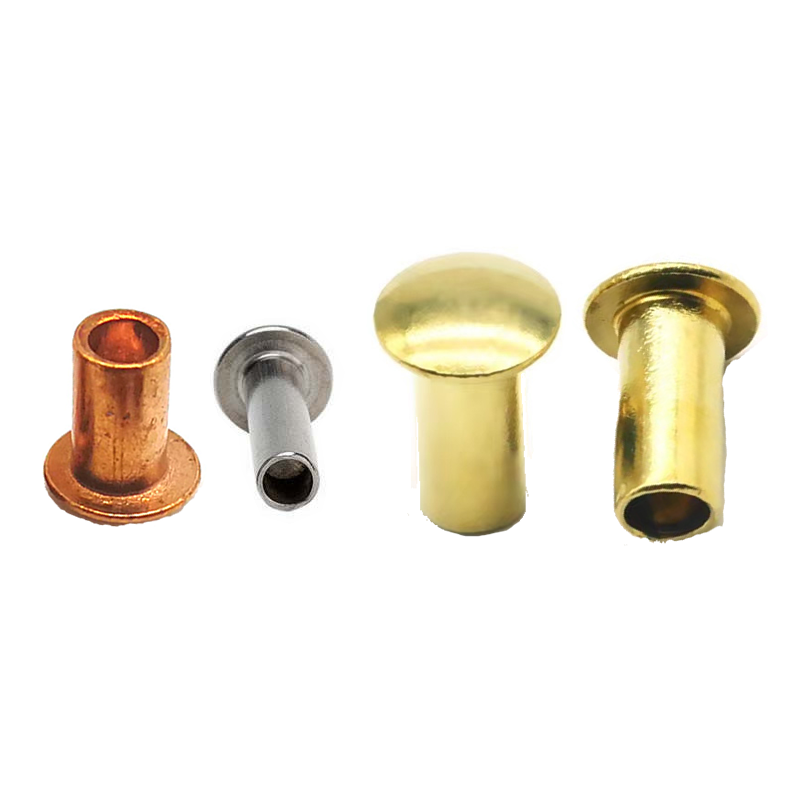

Materiaalit ja päätyypit – mitä tarjoamme

Niitä on saatavana viidessä materiaaliperheessä ja kahdeksassa päätyylissä sovellusvaatimustesi mukaan.

Saatavilla olevat päätyypit:

Viimeistely: Sinkitty, musta oksidi, passivoitunut, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, sileä – materiaalista riippuen.

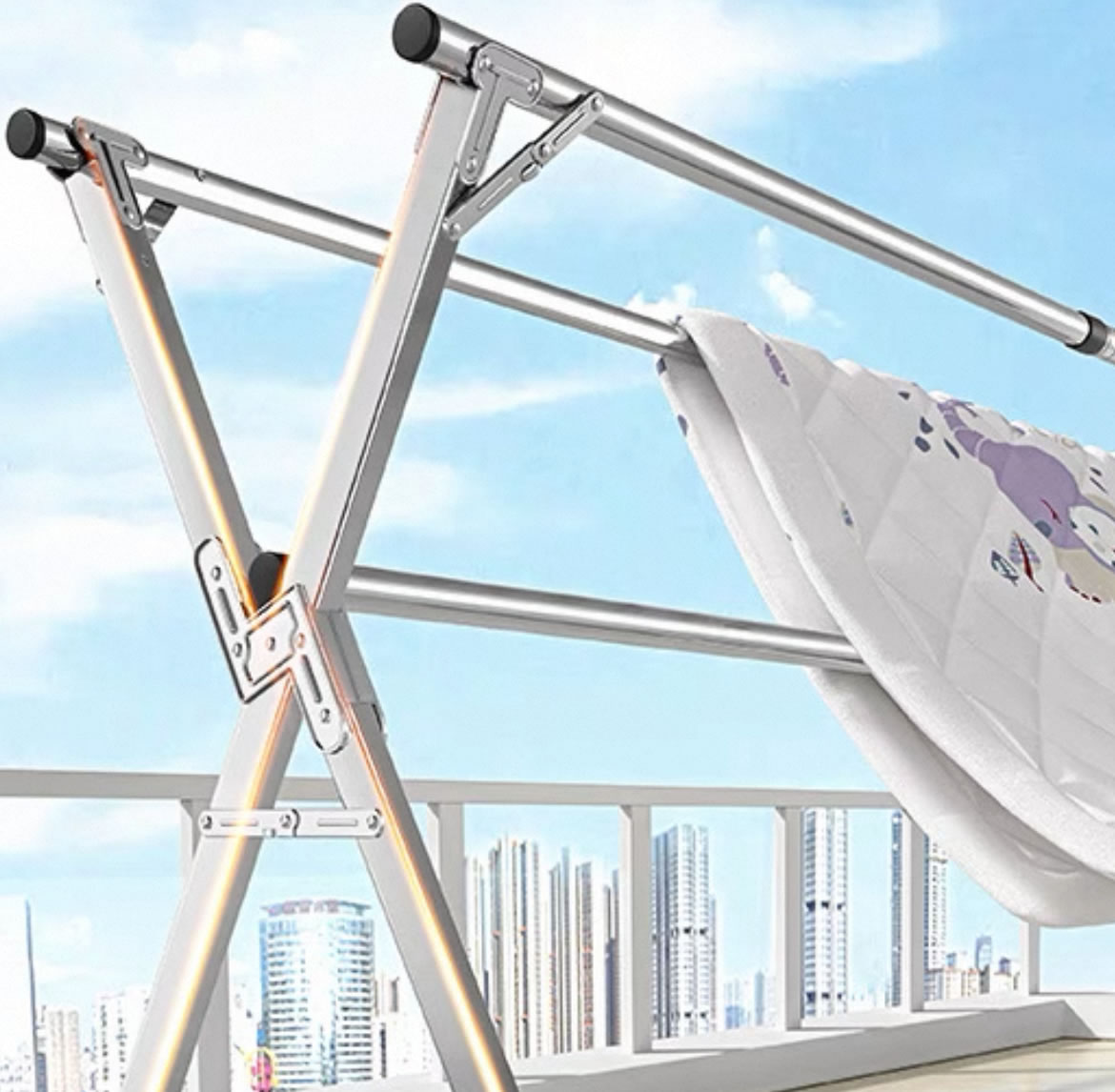

Yksi todellinen käyttökohde – alumiininen vaatteiden kuivausteline

Kannettavien vaatteiden kuivaustelineiden valmistaja käytti alumiininiitejä kokoamaan saksisaranan liitokset taittotelineisiinsä. Nykyiset niitit olivat umpialumiinia – toimivat, mutta kokoonpanolinja oli hitaampaa kuin asiakas halusi. Suuri asetusvoima vaati huolellista puristusasetusta, ja mahdolliset kohdistusvirheet aiheuttivat ohuen alumiiniputken vääristymisen. Asiakas halusi nopeamman kokoonpanon liitoksen lujuudesta tinkimättä.

Analysoimme vikatilan: kiinteät niitit olivat ylimääritelty tähän sovellukseen. Saranaliitosten kuormitus oli kohtalainen – muutama kilo märkiä vaatteita – ja vääntymisriski oli suuri, koska putki oli ohutta. Ratkaisu oli puoliputkimainen rakenne, joka pienensi säätövoimaa samalla, kun se antaisi silti enemmän kuin tarpeeksi lujuutta.

Nuote Metals toimitti alumiiniset puoliputkimaiset puoliputkiniitit – 4,0 mm varsi, 7,0 mm pyöreä pää, 10,0 mm piipun pituus, sileä viimeistely. Puoliputkimainen ontelo vähensi asetusvoimaa yli 60 %, mikä eliminoi letkun vääristymät. Alumiinimateriaali sopi telineen runkoon. Pyöreä pää antoi puhtaan, yhtenäisen ulkonäön.

Asiakas testasi 1 000 niittiä 500 telineessä. 10 000 taittosyklin jälkeen 15 kg:n kuormalla, ei vääristymiä, ei löystymistä. Kokoamisnopeus kasvoi 35 % ja hylkäysmäärät putosivat lähelle nollaa. Nyt he tilaavat puoliputkimaisia ​​niittejä 300 000 kappaleen erissä vuosittain.

Niitit määritetään – mitä tarvitsemme sinulta

Ne valmistetaan mittatilaustyönä omien tarpeidesi mukaan. Tässä on mitä tarvitsemme saadaksemme määrittelysi oikein.

Tarvitsemme mitat:

• Varren halkaisija - 1,5-8,0 mm
• Piipun pituus – mitattuna pään alapuolelta varren päähän. Laskemme tämän materiaalipinon paksuudesta.
• Päätyyli - pyöreä, litteä, soikea, ristikko, pannu, universaali, sieni tai upotettu
• Pään halkaisija – sovitettu laakeripintatarpeesi mukaan

Tekemäsi valinnat:

• Materiaali - teräs, ruostumaton, messinki, kupari tai alumiini
• Rakenne – kiinteä tai puoliputkimainen
• Viimeistely – sinkki, passivoitu, lakattu, nikkeli, anodisoitu, antiikki jne.

Jos et ole varma piipun pituudesta tai pään halkaisijasta:Lähetä meille materiaalipinon paksuus tai näyteosa. Suosittelemme optimaaliset mitat. Emme veloita teknisistä neuvoista.

Esimerkki toimitusaika:5–10 päivää vakiotiedoissa. Räätälöidyt työkalut: 15-20 päivää.

Raaka-aineesta valmiiksi niittiin – tuotantomme työnkulku

Puoliputkimaiset niitit muodostetaan kylmäpäällystyksellä – prosessilla, joka muotoilee metallia huoneenlämpötilassa nopeilla puristimilla ja tarkkuussuulakkeilla. Näin teemme sen askel askeleelta.

Materiaalin hankinta– Ostamme sertifioitua lankaa hyväksytyiltä tehtailta. Jokaisella kelalla on myllytestitodistus ja lämpönumero täydellistä jäljitettävyyttä varten. Emme hyväksy keloja ilman asianmukaista dokumentaatiota.

Saapuvan materiaalin tarkastus– Jokaisen kelan halkaisija (lasermikrometri, ±0,02 mm) ja kovuus (Rockwell-testeri) tarkistetaan. Teräkselle tarvitsemme HRB 70–85. Spektrometri tarkistaa materiaalin koostumuksen. Kaikki spesifikaatioiden ulkopuolella olevat kelat hylätään ennen kuin ne saavuttavat tuotantokerroksen.

Kylmä suunta– Lanka syötetään moniasemaiseen kylmäkokoojaan. Yhdessä jatkuvassa sarjassa:

• Lanka vedetään tarkan varren halkaisijaan
• Leikkaa tarkkaan aihion pituuteen
• Ensimmäinen isku neliöi aihion
• Toinen isku muodostaa pään (mikä tahansa kahdeksasta päätyypistä)
• Kolmas puhallus puristaa puolionttoontelon 45–55 % syvyyteen

Pinnoitus tai pinnoitus– Sinkki-, passivointi-, lakka-, nikkeli-, anodisointi- tai muut pinnat levitetään ohjeiden mukaisesti. Pinnoitteen paksuus on tarkistettu XRF:llä.

Lopputarkastus– 100 % optinen lajittelu kriittisille mitoille. AQL-näyte tarkistettu manuaalisesti. Mittaraportti ja todistus myönnetään jokaisen erän mukana.

Mikä saa kylmäpään toimimaan puoliputkimaisille niiteille:

• Ontelon syvyyden tulee olla tarkka – liian matala ja säätövoima pysyy suurena; liian syvä ja puristus on heikko.
• Kylmätyöstö kovettaa materiaalin ja lisää pinnan kovuutta 15–20 % ilman lämpökäsittelyä.
• Johdonmukaisuus on sisäänrakennettu prosessiin – jokainen niitti vastaa ensimmäistä.

Laadunvalvonta – mitä tarkistamme, miksi sillä on merkitystä

Tarkastusprosessimme:

• Saapuva lanka – Halkaisija ja kovuus tarkistetaan ennen tuotannon aloittamista. Spektrometri tarkistaa materiaalin koostumuksen.
• Ensimmäinen artikkeli – 10 niittiä mitattuna optisella vertailulaitteella. Jokainen mitta tarkistettu – varsi, pää, piipun pituus, syvyys.
• Valmistuksessa – 5 niittiä joka 500 kappaletta. Kriittiset mitat tarkastettu digitaalisilla jarrusatulalla. Mikä tahansa ajautuminen pysäyttää puristimen.
• Kiinnitystesti – 2000 kappaleen välein, asetettu näytemateriaaliin. Kiinnitys tarkastettu symmetrian, tiiviyden ja halkeamien varalta.
• Loppulajittelu – 100 % optinen tarkastus. AQL-näyte tarkistettu manuaalisesti.

Mitä asiakkaamme sanovat – todellista palautetta

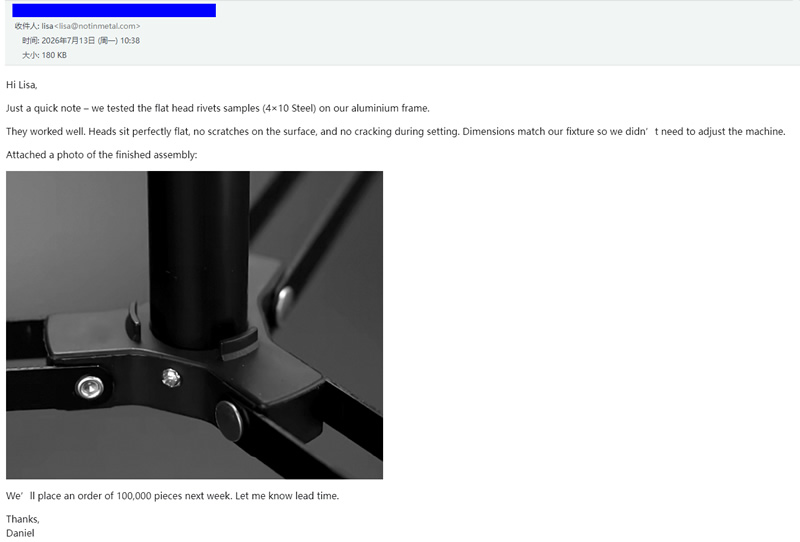

Emme vaadi vain laatua – annamme asiakkaidemme puhua puolestamme. Yllä olevissa kuvissa on todellista palautetta asiakkailta, jotka ovat käyttäneet puoliputkimaisia ​​niitejämme tuotantolinjoissaan. Huonekalujen valmistajista elektroniikan kokoajiin he jakavat kokemuksensa tuotteidemme laadusta, toimitusvarmuudesta ja teknisestä tuesta.

Tilauksesi – mitä lähetämme sinulle

Kun niittisi saapuvat, saat enemmän kuin vain tuotteen. Liitämme mukaan täydelliset tiedot siitä, mitä on tehty ja kuinka se varmistettiin.

Mitä löydät laatikosta:

• Niitit suljetuissa poly-pusseissa – Merkitty osanumerolla, eränumerolla ja määrällä. Ei irtonaisia ​​osia, ei arvailua.
• Materiaalitodistus – Kemiallinen koostumus ja vetoominaisuudet alkuperäisestä kelasta. Jäljitettävissä lämpönumeroon.
• Tarkastuslomake – 10 niitin todelliset mitat erästäsi. Tallennamme varren halkaisijan, pään halkaisijan, pään korkeuden, piipun pituuden ja ontelon syvyyden.
• Valmistustodistus – Pinnoitetuille niiteille, XRF-paksuuden tarkastus.
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, yksilöllinen eränumero jäljitettävyyttä varten.
• Säilytämme kopiot viisi vuotta – mutta suosittelemme, että pidät myös omasi.

Sertifioitu:ISO 9001:2015, RoHS, REACH

Kolme kysymystä, joihin vastaamme usein

Q1: Käytän puoliputkimaisia ​​niittejä ja ne halkeilevat kovettumisen aikana. Mistä tämä johtuu ja miten voin korjata sen?

V: Halkeilu asettamisen aikana on yksi yleisimmistä ongelmista, joista kuulemme. Tässä on todennäköisimpiä syitä ja ratkaisuja:

Syy 1: Väärä materiaali sovellukselle. Ruostumaton teräs kovettuu nopeasti ja on herkempi halkeilulle kuin teräs tai messinki. If you are usingruostumattomat puoliputkimaiset niititja halkeamia, harkitse vähähiilisen teräksen tai messingin vaihtamista – ne ovat anteeksiantavampia kovettumisen aikana.

Syy 2: Ontelon syvyys on liian syvä. Jos onkalo ylittää 55 % piipun pituudesta, jäljellä oleva seinämän paksuus on liian ohut tukemaan vierintätoimintoa. Ratkaisu on yksinkertainen – voimme säätää ontelon syvyyttä 45–50 %:iin piipun pituudesta. Lähetä meille nykyinen niittisi, niin mittaamme onkalon syvyyden.

Syy 3: Asetusvoima on liian suuri. Puoliputkimaiset niitit tarvitsevat vain 25–30 % umpiniittien vaatimasta voimasta. Jos puristin on asetettu liian korkealle, ontto seinä halkeilee eikä rullaa tasaisesti. Vähennä asetusvoimaa 30 % ja testaa uudelleen.

Syy 4: Materiaalipinon paksuus on väärä. Jos piipun pituus on liian lyhyt, ontto osa pohjautuu ennen kuin puristus on täysin muodostunut. Tynnyrin pituuden tulee olla 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Mittaa pinon paksuus ja lähetä se meille – me tarkistamme piipun pituuden.

Jos mikään näistä ei ratkaise ongelmaa, lähetä meille näyte halkeilevista niiteistäsi ja materiaalipinostasi. Analysoimme vian ja suosittelemme erityistä korjausta – veloituksetta.

Q2: Voinko käyttää niitä ulkosovelluksissa?

V: Kyllä, oikealla materiaalilla ja viimeistelyllä. Ulkokäyttöön suosittelemme:

Ruostumaton teräs (304 tai 316) passivoimalla viimeistelyllä pysyvää korroosionkestävyyttä varten

Sinkitty teräs keltaisella kromaatilla takaa 96 tunnin suolaroiskeenkestävyyden (sopii suojaiseen ulkokäyttöön)

Alumiini eloksoidulla viimeistelyllä kevyille ulkoasennuksille

Q3: Kuinka valitsen oikean piipun pituuden puoliputkimaiselle niitille?

V: Valitse piipun pituus, joka on noin 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos esimerkiksi liität kaksi 2 mm:n levyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan pituuden.
