Miksi putkimaisista niiteistä tulee ensisijainen kiinnitys kevyissä ja suurikokoisissa kokoonpanoissa?

Tehdasteollisuudessa tapahtuu omituinen muutos. Vuosikymmeniä,kiinteät niititolivat oletusvalinta pysyville nivelille. Mutta valmistus on muuttunut. Kevyemmät materiaalit, nopeammat tuotantolinjat ja tiukempi kustannusten hallinta ovat saaneet insinöörit pohtimaan uudelleen, mitä niitti voi olla. Nuote Metalsissa olemme katsoneetputkimaiset niititsiirtyä niche-tuotteesta valtavirtaratkaisuksi auto-, elektroniikka-, huonekalu- ja nahkatavarateollisuudessa.

Syy on selvä: ne tarjoavat suurimman osan kiinteiden niittien lujuudesta murto-osalla säätövoimasta ja hinnasta. Ne eivät ole oikea kiinnike jokaiseen työhön. Mutta yhä useammille sovelluksille ne ovat markkinoiden käytännöllisin valinta.

Mikä putkimainen niitti oikein on?

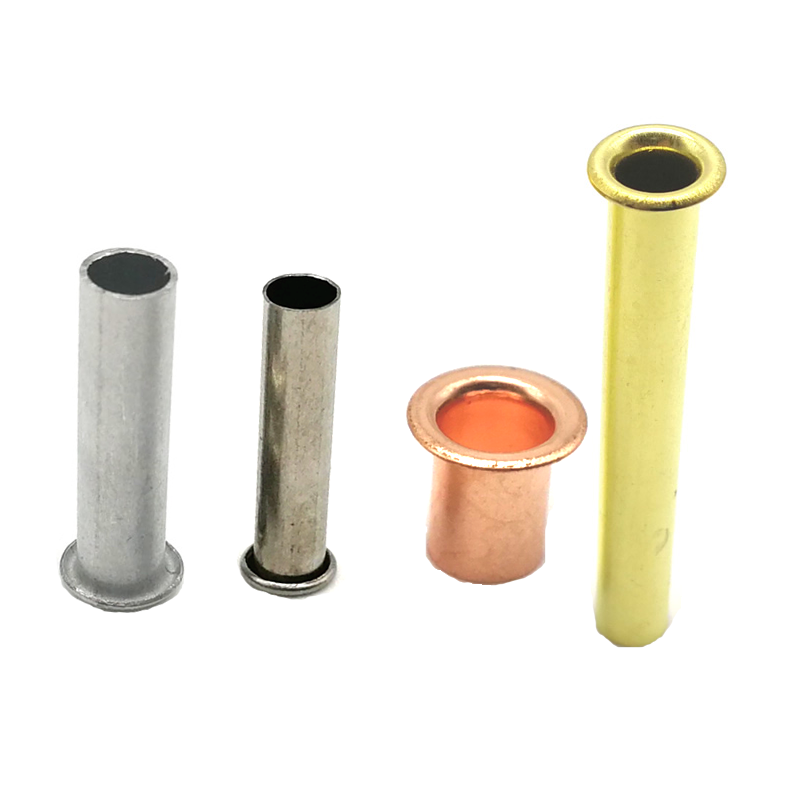

Putkimainen niitti on mekaaninen kiinnitin, jossa on kiinteä pää ja varsi, joka on osittain tai kokonaan ontto. Ontto osa vähentää metallin määrää, joka joutuu vääntymään asennuksen aikana. Kun asetustyökalu kohdistaa aksiaalista painetta, ontto pää käpristyy tai levenee ulospäin muodostaen toisen pään, jota kutsutaan usein puristuspääksi, joka puristaa materiaalit yhteen.

Tämä on kriittinen ero kiinteään niittiin. Kiinteässä niitissä ei ole onttoa osaa, ja sen muoto on muutettava kokonaan voimalla. Putkimainen niitti sitä vastoin vaatii huomattavasti vähemmän voimaa, koska vain onton osan ohuen seinämän tarvitsee rullata.

Termiä "putkimainen niitti" käytetään usein vaihtokelpoisesti puoliputkimaisen niitin kanssa, vaikka siinä onkin tekninen ero. Puoliputkimaisen niitin ontto syvyys ei ylitä 112 % varren halkaisijasta. Täysi putkimainen niitti on ontto koko varren läpi. Molemmat kuuluvat putkimaisen niitin perheeseen, ja molemmissa on sama ydinetu: pienempi säätövoima.

Numerot, jotka selittävät muutoksen

Tiedot kertovat selkeän tarinan. Maailmanlaajuisten epäjalometallisten putkiniittien markkinoiden ennustetaan kasvavan noin 2,13 miljardista dollarista vuonna 2025 3,8 miljardiin dollariin vuoteen 2035 mennessä, ja vuosikasvu on noin 6 %.

Nuote Metalsilla olemme havainneet tämän trendin omakohtaisesti. Putkimaisten niittien tilaukset ovat lisääntyneet tasaisesti viimeisen kahden vuoden aikana, erityisesti kolmella segmentillä:

Elektroniikan kokoonpano– ne tarjoavat turvallisen kiinnityksen vaarantamatta piirilevyjä tai herkkiä koteloita

Huonekalujen valmistus– puhdas ulkonäkö ja vahvat liitokset suurella nopeudella

Autojen sisätilat– kevyt, korroosionkestävä ja tärinänkestävä

Yhteinen lanka näillä aloilla on sama: valmistajat tarvitsevat nopeita, luotettavia ja kustannustehokkaita kestoliitoksia. he toimittavat juuri sen.

Kolme etua, jotka tekevät niistä erottuvan

Pienempi säätövoima, nopeampi asennus

Putkimainen niitti vaatii vain murto-osan voimasta, joka tarvitaan halkaisijaltaan samankokoiseen kiinteään niittiin. Ontto varsi rullaa ulospäin paineen alaisena sen sijaan, että se vaatisi koko varren siirtämistä. Tämä tarkoittaa kevyempiä työkaluja, vähemmän käyttäjän väsymistä ja nopeampia kiertoaikoja automatisoiduilla linjoilla.

Suuren volyymin tuotannossa ero on huomattava. Putkimaisia ​​niittejä voidaan asentaa 200-300 kappaletta minuutissa automatisoituihin laitteisiin. Kiinteät niitit ovat hitaampia ja vaativat tehokkaampia puristimia.

Pysyvät nivelet, jotka eivät löysty

Toisin kuin ruuvit tai pultit,putkimaiset niititluoda pysyviä niveliä. Ei ole lankoja, jotka perääntyvät tärinän vaikutuksesta. Kun niitti on asetettu, se pysyy lukittuna paikoilleen koko kokoonpanon käyttöiän ajan. Tämä tekee niistä erityisen arvokkaita sovelluksissa, jotka ovat alttiina jatkuvalle liikkeelle tai tärinälle, kuten auton osissa, matkatavaroissa ja mekaanisissa nivelissä.

Pivot-ominaisuus

Niitä voidaan käyttää kääntöpisteinä, koska niitin turpoaminen rajoittuu häntään. Kiinteät niitit laajenevat säteittäisesti ja yleensä täyttävät reiän rajoittaen liikettä. Sitä vastoin ne voidaan säätää löysästi, kun liikettä tarvitaan. Tämä tekee niistä ihanteellisia saranoihin, taittomekanismeihin ja pyöriviin kokoonpanoihin.

Materiaalivaihtoehdot – Niitin sovittaminen sovellukseen

Nuote Metalsilla valmistamme niitä viidessä materiaaliperheessä. Jokainen tarjoaa omat ominaisuudet eri ympäristöihin.

Kaksi hakemusta tehtaallamme

 Viihde-elektroniikkakotelo

Kannettavien tietokoneiden valmistaja tarvitsi ei-magneettisen kiinnikkeen ohuiden alumiinikotelopaneelien liittämiseen. Materiaali oli vain 0,8 mm paksu ja kiinteät niitit aiheuttivat muodonmuutoksia reiän ympärillä. Toimitimme 5056 alumiiniputkimaisia ​​niittejä 3 mm:n varrella ja kirkkaalla eloksoidulla viimeistelyllä.

Putkimainen rakennesarja erittäin pienellä voimalla, joka estää ohuen kotelon vääristymisen. Anodisoitu pinta vastasi olemassa olevia alumiinikomponentteja. Lisätty paino laitetta kohti: alle 2 grammaa. Yli miljoona yksikköä asiakas säästi yli 1,5 tonnia kiinnikkeiden painoa teräsvaihtoehtoihin verrattuna.

Nahkalaukun laitteisto

Eurooppalainen laukkujen valmistaja käytti teräksisiä puoliputkimaisia ​​niittejä kasviparkitussa nahassa. Teräsniittien aiheuttama säätövoima repii usein nahkaa reiän ympärillä, jolloin hylkäysaste oli noin 2 %. Toimitimme C2680 messingiset putkimaiset niitit kiillotetulla ja lakatulla viimeistelyllä.

Kevyempi asetusvoima eliminoi halkeamisen kokonaan. Messinkiviimeistely vastasi laukun kultaista laitteistoa ja kesti ihoöljyjen tahraamista. Hylkäysprosentti putosi alle 0,1 prosentin. Valmistaja on sittemmin muuntanut kaikki nahkatavaralinjat niiteihimme.

Tekniset tiedot – Tehdasstandardimme

Nuote Metalsilla valmistamme ne seuraavien eritelmien mukaan.

Mitta-alue

Päätyylejä saatavilla

• Litteä pää – matala profiili, tasainen pinta
• Pyöreä pää – klassinen kupuprofiili
• Upotettu pää – istuu tasaisesti tai pinnan alla

Vakioviimeistelyt

• Luonnollinen (muodostettuna)
• Sinkitys – peruskorroosiosuojaus
• Nikkelöinti – kirkas viimeistely, kulutuskestävyys
• Tinaus – juotettava pinta
• Hopeapinnoitus – korkea johtavuus
• Kullattu - korkealuokkainen koriste
• Lakattu – ehkäisee tummumista
• Antiikki - ikääntynyt ulkonäkö

Kaikki pinnat ovat RoHS-yhteensopivia.

FAQ

Q1: Mitä eroa on putkimaisilla ja kiinteillä niiteillä?

V: Erona on ontto osa. Putkimaisessa niitissä on osittain tai kokonaan ontto varsi, kun taas kiinteä niitti on täysin kiinteä. Ontto profiili vähentää metallin määrää, joka joutuu vääntymään asennuksen aikanaputkimaiset niititvaativat huomattavasti vähemmän säätövoimaa kuin halkaisijaltaan samanlaiset kiinteät niitit. Niitä voidaan käyttää myös kääntöpisteinä, koska turvotus rajoittuu häntään, kun taas kiinteät niitit laajenevat säteittäisesti ja täyttävät reiän. Kiinteät niitit tarjoavat kuitenkin suuremman leikkauslujuuden ja sopivat paremmin raskaisiin rakennesovelluksiin. Useimmissa kevyissä ja keskiraskaissa kokoonpanoissa ne tarjoavat erinomaisen lujuuden ja asennettavuuden tasapainon.

Q2: Mitä materiaaleja on saatavilla Nuote Metalsin putkimaisille niiteille?

V: Nuote Metalsilla valmistamme niitä viidessä materiaaliperheessä: messinki (C2680), ruostumaton teräs (304 ja 316), kupari (C1100), alumiini (5052 ja 5056) ja vähähiilinen teräs. Jokainen materiaali palvelee eri tarkoitusta. Messinki tarjoaa hyvän korroosionkestävyyden ja koristeellisen kullanvärisen viimeistelyn, mikä tekee siitä ihanteellisen nahkatavaroihin ja sähköliittimiin. Ruostumaton teräs tarjoaa erinomaisen korroosionkestävyyden meri-, lääketieteellisiin ja ulkokäyttöön. Kupari tarjoaa suurimman sähkönjohtavuuden (100 % IACS) kiskoille ja maadoituksille. Alumiini on kevyttä ja korroosionkestävää, sopii ilmailu- ja elektroniikkakäyttöön. Teräs on kustannustehokkain vaihtoehto yleiseen teolliseen käyttöön. Voimme myös räätälöidä viimeistelyjä, mukaan lukien sinkkipinnoitus, nikkelipinnoitus, tinapinnoitus, hopeapinnoitus ja lakatut pinnoitteet.

Q3: Kuinka lasken putkimaisen niitin oikean piipun pituuden?

V: Oikea piipun pituus riippuu materiaalipinon kokonaispaksuudesta. Normaalissa putkimaisessa niitissä piipun tulee ulottua kokonaan materiaalin läpi ja sen ulkonevan pituuden on oltava riittävä muodostaakseen oikeanlaisen rullan. Yleinen kaava on: Piipun pituus = materiaalipinon paksuus + 0,5 - 1,5 mm. Ylimääräinen pituus muodostaa rullatun kiharan. Pehmeämmille materiaaleille (ohut kangas, pehmeä nahka) käytä alarajaa (0,5–0,8 mm). Kovemmille materiaaleille (paksu nahka, jäykkä muovi, useat kerrokset) käytä korkeampaa päätä (1,0–1,5 mm). Jos piippu on liian lyhyt, käpristyminen on heikko ja niitti voi vetää ulos. Jos kihara on liian pitkä, se on ylimitoitettu tai voi halkeilla. Takalevyä vaativissa sovelluksissa lisää aluslevyn paksuus materiaalipinoon ennen laskemista. Suosittelemme tilaamaan ilmaisia ​​näyteniittejä kahdessa tai kolmessa vierekkäisessä pituudessa ja testaamaan ne omalla materiaalillasi asennustyökalullasi.

Laatu ja läpinäkyvyys

Nuote Metalsilla on ISO 9001:2015 -sertifikaatti. Jokainen komponenttimme erä on jäljitettävissä raaka-ainetodistukseen (lämpönumero), tuotantopuristin lokiin ja lopputarkastusraporttiin. Suoritamme 100 % prosessin sisäisen tarkastuksen koko tuotannon ajan, emme vain pistotarkastuksia.

Asiakaskäytäntömme

• Ilmaiset näytteet – saatavilla varastossa olevia kokoja; maksat vain kuriirille
• Räätälöidyt työkalut – valmiina 10 päivässä epätyypillisille halkaisijoille, pituuksille tai päätyyleille
• MOQ – 20 000 kpl vakiokokoille; pienempi ensimmäisille tilauksille
• Toimitusaika – varasto: 3-5 päivää; räätälöity (mukaan lukien työkalut): 15–25 päivää
• 8 tunnin tekninen vastaus – tiedusteluihin vastataan yhden arkipäivän sisällä

Olemme toimittaneetputkimaiset niititasiakkaille yli 70 maassa.
