Kuinka valmistella piirustus CNC-työstökomponenteille?

Kuinka valmistaa tällaisia ​​teknisiä piirustuksia CNC-koneistukseen valmistusprosessin nopeuttamiseksi ja virheriskin vähentämiseksi siirrettäessä tietoja CNC-koneen ohjaimeen?

Teknisten piirustusten piirtäminen on jokaisen insinöörin perustaito. Mahdollisuus luoda tällaisia ​​yksityiskohtaisia ​​näkymiä antaa meille mahdollisuuden esittää osia tai kokonaisia ​​järjestelmiä graafisesti helposti ymmärrettävällä tavalla, ilmoittaen kaikki mitat ja toleranssit, säilyttäen mittakaavan ja tarjoamalla tarvittavat mitat tai kulmat.

Mitä CNC-teknisen piirustuksen tulee sisältää?

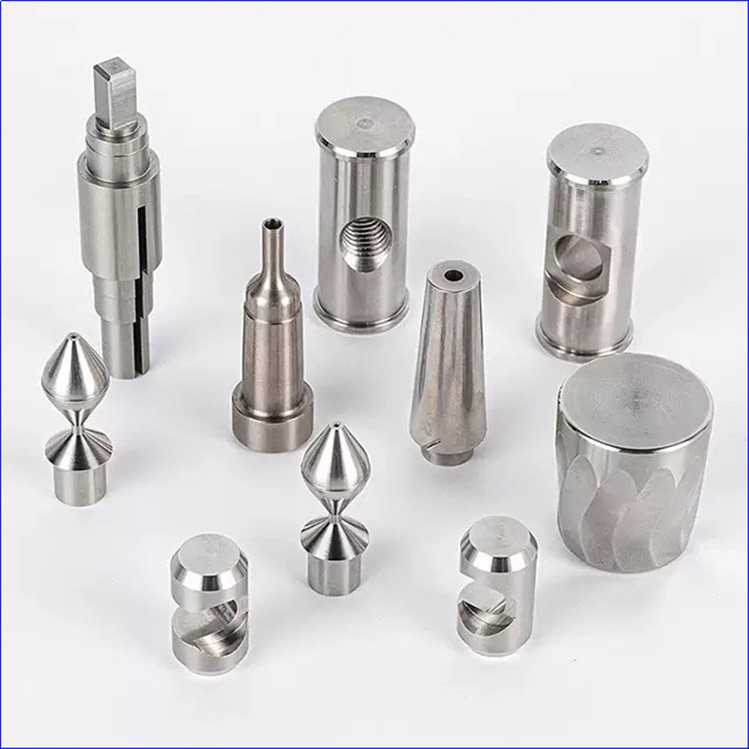

CNC-laitteistolla (CNC-jyrsintä tai sorvi) yritykselle lähetettävä tekninen piirustus kuvaa tarkasti tilatun osan muodon. Se on osa projektin teknistä dokumentaatiota ja on keskeinen tieto, josta tarvitset hyvän tarjouksenCNC-tarkkuuskoneistettu osatuotantoa.

Kuinka valmistella CNC-työstöprojekti ja mitä tietoja tällaiseen dokumentaatioon tulisi sisällyttää:

Huolellinen valmistelu tulee tehdä luettavuuden maksimoimiseksi; esimerkiksi näkemykset eivät saa mennä päällekkäin.

Sisällytä kaikki tarvittavat mittatiedot (pituus, leveys, syvyys, kulmat, säteet, reiät, kierteet jne.) ja esitä ne näkyvissä ja selityksillä; lisätiedot olisi annettava tarvittaessa.

Kuvaa kaikki tarvittavat urat, kierteen nousu jne. Jos jokin piirustuksen alue on vaikea tunnistaa (esimerkiksi se vaatii yksityiskohtaista kuvausta), luo erillinen näkymä ja kuvaile se luettavammassa mittakaavassa.

Sisällytä vähintään yksi isometrinen kuva tilattavasta osasta, mieluiten käyttämällä osan kuvauksen mukaista asteikkoa.

Lisää selite (esim. "Kaikki mitat ovat millimetreinä" tai "Yksi kirjain x edustaa...").

Määritä pinnan viimeistelyvaatimukset (esim. "lisäanodisointikäsittelyä varten").

Sisällytä vakiotoleranssitiedot (esim. "alle 0,1 mm").

Mukana lähetetystä teknisestä piirustuksestaCNC-työstöTilauksen yhteydessä on parasta sisällyttää tarvittava materiaali (esim. "7075 alumiini") tai tämän teknisen piirustuksen tuottamiseen käytetty standardi (jos tunnet osan suunnittelun, se voidaan toimittaa). Sisällytä myös ISO-standardi (esim. vaadittu pintakäsittely muistista määritettynä).

Tämä luettelo on suhteellisen pitkä, mutta kokenut piirtäjä tai insinööri sisällyttää nämä tiedot automaattisesti piirustukseen.

Jos tietoja puuttuu, ammattimainen CNC-koneistusyritys, kuten Nuote Metals, huomaa ja pyytää selvennystä. Älä epäröiota meihin yhteyttäapua varten.

Riippumatta siitä, missä muodossa CNC-koneistuksen tekniset piirustukset toimitetaan, niiden tulee olla luettavia ja huolellisesti tarkastettuja. Tämä paitsi helpottaa teknisten piirustusten lukemista, myös välttää myöhemmät ongelmat siirrettäessä piirustuksissa olevia tietoja CAD-ohjelmistoon tai muunnettaessa ne CNC-koneiden G-koodiksi.

Missä muodossa tekniset piirustukset tulee toimittaa?

Asiakkaan, arviotiimin tai tilauksen lopulta toteuttavan tiimin näkökulmasta optimaalinen muoto on 3D CAD-tiedosto tai sellaisella ohjelmistolla generoitu tiedosto, mieluiten vektorimuodossa (esimerkiksi PDF-muodossa tallennettuna).

Tämä muoto mahdollistaa nopeat siirrot tietokoneiden välillä ja ilmoittaa välittömästi yrityksen CNC-työstöön osallistuvalle henkilökunnalle, tarvitaanko lisämuunnoshinnoittelua.

Se mahdollistaa myös osittaisten tietojen nopean siirron CAD-ohjelmistoon ja edelleen muuntamisen CNC-koneen ymmärtämään G-koodiin.

Miksi tekniset piirustukset on laadittava huolellisesti?

Syy on yksinkertainen: minimoida virheiden riski, jotka voivat johtaa tilatun tuotteen virheelliseen valmistukseenCNC-sorvausosat. Usein yksittäinen väärin määritelty mitta voi johtaa siihen, että koko erä osia sulatetaan uudelleen tai joutuu kalliiseen jatkokäsittelyyn.

Lisäksi useimmat erikoistuneet yrityksetCNC-työstöpalvelutpitää teknisiä piirustuksia avainasiakirjoina myöhempää työtä varten.

CAD-tiedostojen osatiedot on helpompi siirtää CNC-koneohjaimeen, mutta teknisten piirustusten mittojen tai sisäisten ominaisuuksien tiedot toimivat lähtökohtana ja referenssinä oikeellisuuden varmistusprosessissa.

Tämä on ratkaisevan tärkeää, varsinkin kun työskentelet suuren määrän elementtien kanssa. Jos yksittäinen arvo on virheellinen, se voi vaikuttaa koko projektiin, mikä edellyttää tarkistuksia ja/tai uudelleenkäynnistystä.

Nuote Metalsilla käymme läpi perusteellisesti jokaisen projektin teknisen piirustuksen. Varmistamme, että kaikki mitat ovat luettavissa ja että tilattu osa voidaan valmistaa tämän asiakirjan perusteella. Toki toimitamme asiakkaillemme myös piirustusten perusteella näytteitä osasuunnittelun toteutettavuuden varmistamiseksi.
