Kupariputken niitit

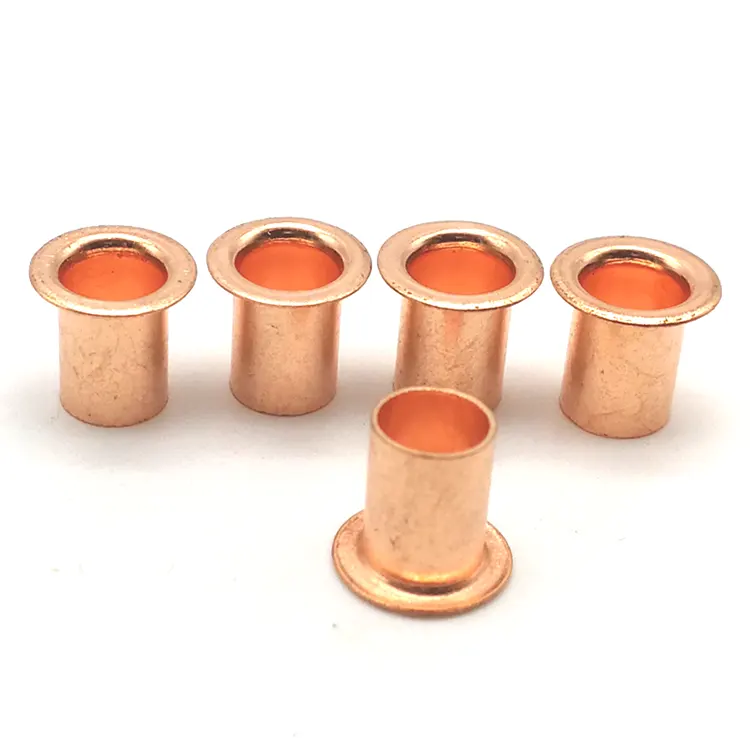

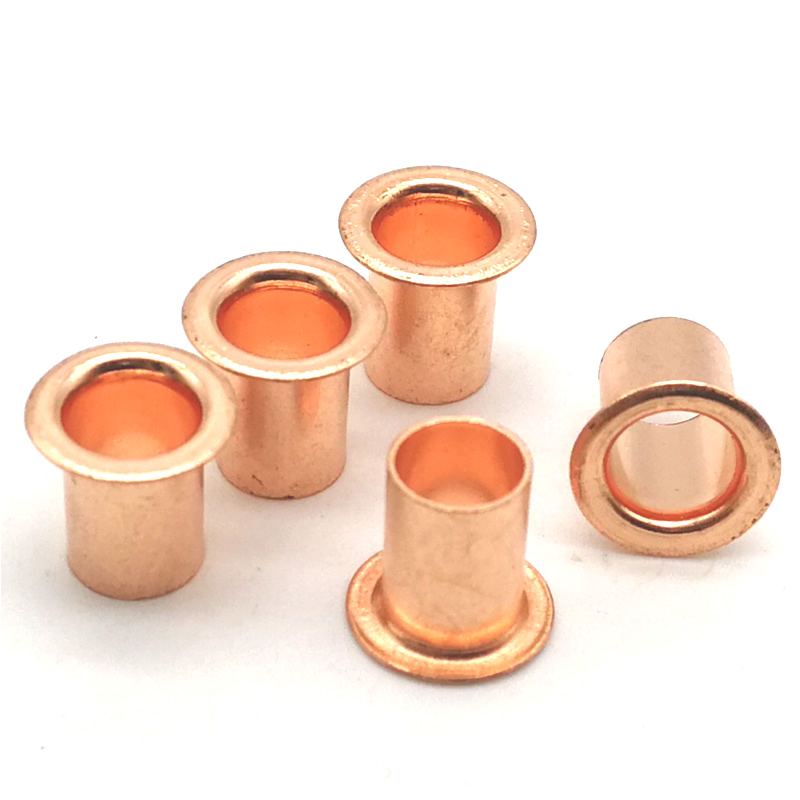

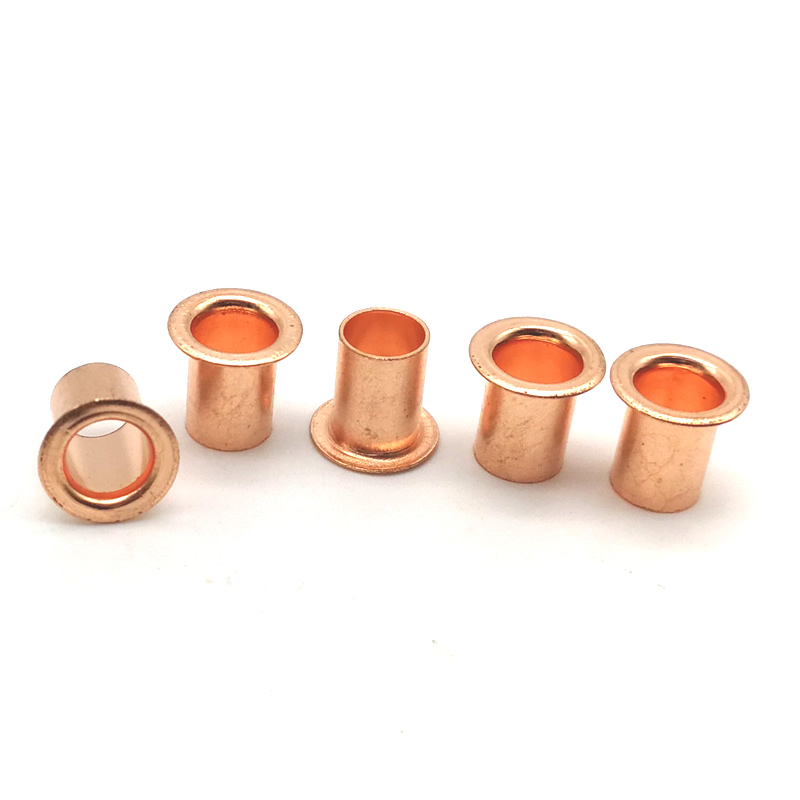

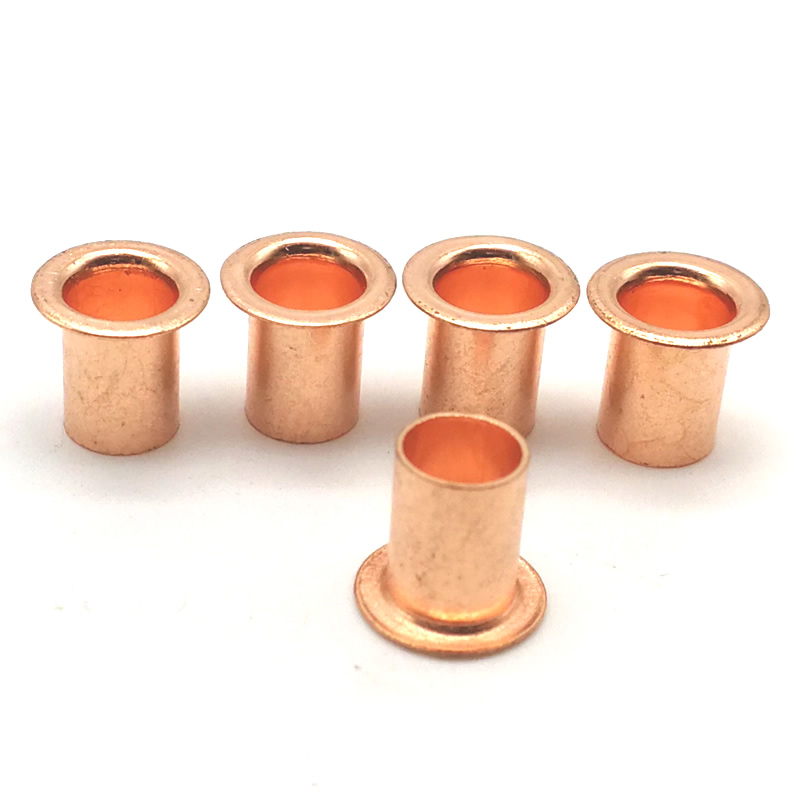

Kupariputken niitit– kutsutaan myös yleisestikupariset ontot niitit– ovat onttoja kiinnikkeitä, jotka on valmistettu todellisesta C11000 kupariputken varastosta. Sama tuote. Kaksi nimeä. Valmistamme saman luotettavan kiinnikkeen riippumatta siitä, miksi sitä kutsut.

Miksi määritellä kupari? Koska kupari tekee kolme asiaa, joita mikään muu putken niittimateriaali ei pysty vastaamaan. Se kuljettaa virtaa paremmin kuin mikään muu (100 % IACS). Se siirtää lämpöä nopeammin kuin mikään muu (401 W/m·K). Ja se tappaa bakteereja luonnollisesti. Jos sovelluksesi tarvitsee jotakin näistä, kupari on vastaus. Jos se tarvitsee kaikkia kolmea, kupari on ainoa vastaus.

Kupari vs. kaikki muu – numerot, joilla on merkitystä

Kupariputkiniitti vs. puoliputkimainen vs. kiinteä – missä se sopii

C11000 Kupari – Materiaalin ominaisuudet

Saatavilla olevat viimeistelyt

Yksi todellinen sovellus – virtalähteen jäähdytyselementti

Tehokkaiden teollisuusvirtalähteiden valmistaja tarvitsi kiinnikkeen jäähdytyslevyn kiinnittämiseksi piirilevyyn. Teräsruuvit tarjosivat mekaanisen liitoksen, mutta huono lämmönsiirto – lämmön kertyminen lyhensi komponenttien käyttöikää. Asiakas tarvitsi kiinnittimen, joka siirtää lämpöä pois kriittisiltä komponenteilta ja tarjoaa samalla pysyvän mekaanisen liitoksen.

Toimitimme C11000 kupariputkiniittejä – 4,0 mm varsi, 7,5 mm pyöreä pää, 6,0 mm piipun pituus, sileä viimeistely. Kupari toimitti 401 W/m·K lämmönjohtavuuden – lämpö haihtui tehokkaasti virtalähteestä. Ontto muotoilu leikkasi minimaalisella voimalla – ei vaurioita piirilevylle. Asiakas testasi 500 niittiä 500 virtalähteestä. 5000 lämpösyklin jälkeen nolla vikaa. Nyt he tilaavat putkiniittejämme 150 000 kappaleen erissä vuosittain.

Kupariputkesta valmiiksi niitiksi – miten teemme ne

Kupariputkiniitit alkavat aidosta C11000 kupariputkivarastosta. Kupari on pehmeää ja taipuisaa – se valuu helposti, mutta myös leikkaa helposti. Prosessimme on suunniteltu tuottamaan puhtaita, yhtenäisiä niittejä materiaalista tinkimättä.

Putkien hankinta– Sertifioitu C11000 kupariputki hyväksytyiltä tehtailta. Jokaisen patterin mukana tulee myllytestitodistus ja lämpönumero.

Tuleva tarkastus– Putken ulkohalkaisija (±0,02 mm), seinämän paksuus ja kuparipitoisuus tarkistetaan (spektrometri varmistaa ≥99,9 %). Teknisten vaatimusten vastainen materiaali hylätään.

Putken leikkaus– Putki leikataan tarkasti aihion pituuteen. Jokaisesta aihiosta tulee yksi niitti.

Otsikko– Leikattu putkiaihio asetetaan päätypuristimeen. Kovametallisuutin muodostaa pään (pyöreä, litteä tai upotettu) toiseen päähän. Kiillotetut meistit estävät pintajälkiä.

Trimmaus– Salama pään reunasta on poistettu.

Pyllähdys– Mikropurseet poistetaan.

Pinnoitus tai pinnoitus (jos määritetty) –Sovelletaan tarpeen mukaan.

Lopputarkastus– 100 % optinen lajittelu. AQL-näyte tarkistettu manuaalisesti. Mittaraportti, materiaalitodistus ja vaatimustenmukaisuustodistus myönnetty.

Näytteen toimitusaika: 5-7 päivän standardi; mukautetut työkalut: 15-20 päivää.

Kenen kanssa työskentelemme – valmistajat luottavat maailmanlaajuisesti

Toimitamme kupariputkiniittejä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Asiakkaamme rakentavat:

• Virtalähteet ja teollisuuselektroniikka – Jäähdytyslevyliitännät, lämmönhallinta
• Sähkönjakelulaitteet – Kiskojen liitännät, maadoituskokoonpanot
• LED-valaistus – Lämmönsiirto, ohjainlevyn asennus
• Laivojen sähköjärjestelmät – Korroosionkestävät liitännät, johtavuus
• Elintarvikkeiden käsittelylaitteet – Antimikrobiset pinnat, hygieniakokoonpanot
• LVI-järjestelmät – Lämmönhallinta, korroosionkestävyys

Teemme yhteistyötä sekä pienten kokoonpanopajojen että suurten OEM-valmistajien kanssa – nopeasta prototyyppien valmistuksesta suuriin tuotantomääriin. Vahvuutemme on joustavuus: mukautetut koot, nopeat näytteet ja tasainen laatu kaikilla volyymeillä.

Kolme kysymystä, joihin vastaamme usein

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja läpimenoaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Miksi valita kupariputkiniitit messingin tai alumiinin sijaan lämmönhallintasovelluksiin?"

V: Kuparin lämmönjohtavuus on 401 W/m·K verrattuna messingin ~120 W/m·K ja alumiinin ~140 W/m·K. Kupari on selkeä valinta sovelluksiin, joissa lämmönpoisto on kriittistä – kuten virtalähteet, LED-valaistus tai elektroniikka. Erot lämpösuorituskyvyssä voivat vaikuttaa suoraan komponenttien käyttöikään ja järjestelmän luotettavuuteen. Yllä olevassa tehonsyöttötapauksessa kupari oli välttämätöntä, koska asiakkaan oli siirrettävä lämpöä pois herkistä komponenteista tehokkaasti.

K: "Syövyttävätkö kupariputkiniitit? Miksi ne vaihtavat väriä?"

V: Kupari ei ruostu – se muodostaa ajan myötä suojaavan patinan. Tämä patina itse asiassa suojaa alla olevaa metallia ja pidentää sen käyttöikää ulkoympäristössä. Värin muutos kirkkaan punaisesta tummanruskeaksi tai vihreäksi on kosmeettista eikä vaikuta mekaaniseen tai sähköiseen suorituskykyyn. Jos haluat säilyttää kirkkaan pinnan, valitse rumpu (kirkas) tai lakattu kupariputkiniitti. Yllä olevaan virtalähdetapaukseen asiakas valitsi yksinkertaisen viimeistelyn, koska patina oli hyväksyttävää teollisuuskotelon sisällä.
