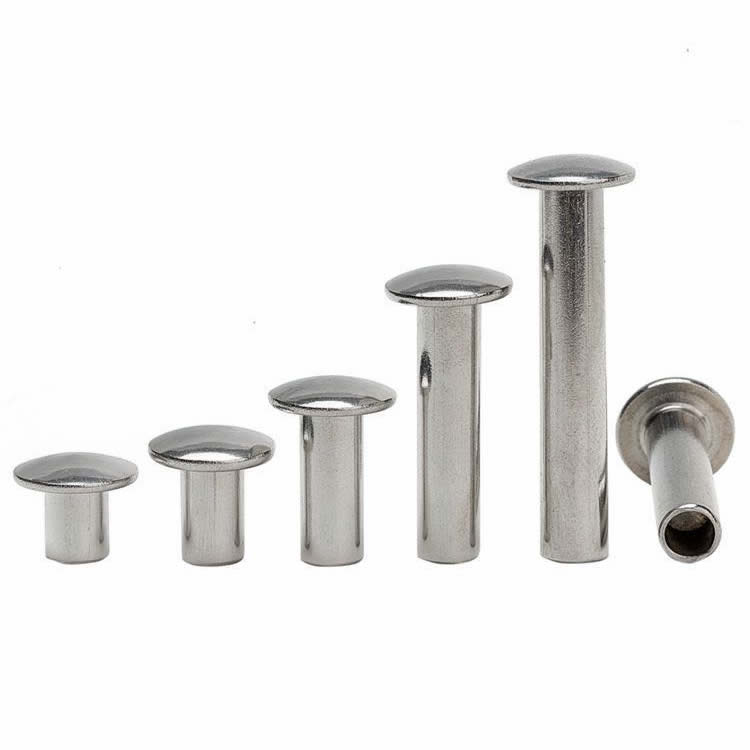

Universal Head Half Hollow Niitit

Kun niitin täytyy istua pyöreää päätä alempana, mutta kantaa enemmän kuin litteän pään, yleispää tarjoaa ihanteellisen tasapainon. Yleispään puoliontoissa niiteissä on hieman pyöristetty, matalaprofiilinen kupu, joka vähentää takertumista ja jakaa kuorman leveämmälle pinnalle. Puoliontto ontelo leikkaa säätövoimaa noin 70 % kiinteisiin niitteihin verrattuna, mikä tekee niistä sopivia automaattiseen kokoonpanoon ja herkkiin materiaaleihin.

Nuote Metalsin kylmäpäiset yleisniitit vähähiilisestä teräksestä, ruostumattomasta teräksestä (304/316) ja messingistä. Komponenttimme palvelevat toimialoja, joilla puhtaalla, matalaprofiilisella ulkonäöllä on merkitystä – mukaan lukien autojen sisätilat, matkatavarat, nahkatavarat, elektroniikkakotelot ja huonekalukokoonpanot.

Mikä tekee yleispäästä erilaisen

Universaalipää istuu pyöreän ja litteän pään välissä sekä korkeudeltaan että leveydeltään. Se tarjoaa suuremman laakeripinnan kuin pyöreä pää (vähentää läpivetoriskiä) säilyttäen samalla matalamman profiilin, joka minimoi takertumisen.

Universaalipää on "keskimaa" – riittävän leveä estääkseen useimpien muovien ja kankaiden läpivedon, riittävän matala välttääkseen takertumisen liikkuviin osiin tai vaatteisiin ja riittävän pyöristetty näyttääkseen valmiilta kuluttajatuotteissa.

Tekniset tiedot – materiaalit, mitat ja viimeistelyt

Materiaalivaihtoehdot

Vakiomitat – yleispää (teräs)

Toleranssit: Varren halkaisija ±0,05 mm, pään halkaisija ±0,15 mm, kokonaispituus ±0,15 mm. Saatavilla mukautettuja piipun pituuksia.

Mekaaniset tiedot (5 mm:n teräsyleispää, asetettu 2 mm:n teräslevyyn)

Puoliontto ontelo säilyttää tyypillisesti 80–90 % kiinteän niitin leikkauslujuudesta, mutta vaatii huomattavasti vähemmän asennusvoimaa.

Saatavilla olevat viimeistelyt

Katso, kuinka valmistamme niittejä

Näkeminen on uskomista. Napsauta alla olevaa videota nähdäksesi kylmäpääpuristimemme toiminnassa – langansyötöstä valmiiseen niitin irrotukseen. Koko sarja pyörii nopeudella 200–300 kappaletta minuutissa, reaaliaikainen laadunvalvonta jokaisessa vaiheessa.

Usean aseman kylmäkokoojamme suorittaa neliöinnin, suunnan, ontelon suulakepuristuksen ja trimmauksen yhdessä jatkuvassa jaksossa – kaikki samalla kun säilytetään ±0,05 mm:n toleranssit. Mitä näet, on se, mitä toimitamme, erä erän jälkeen.

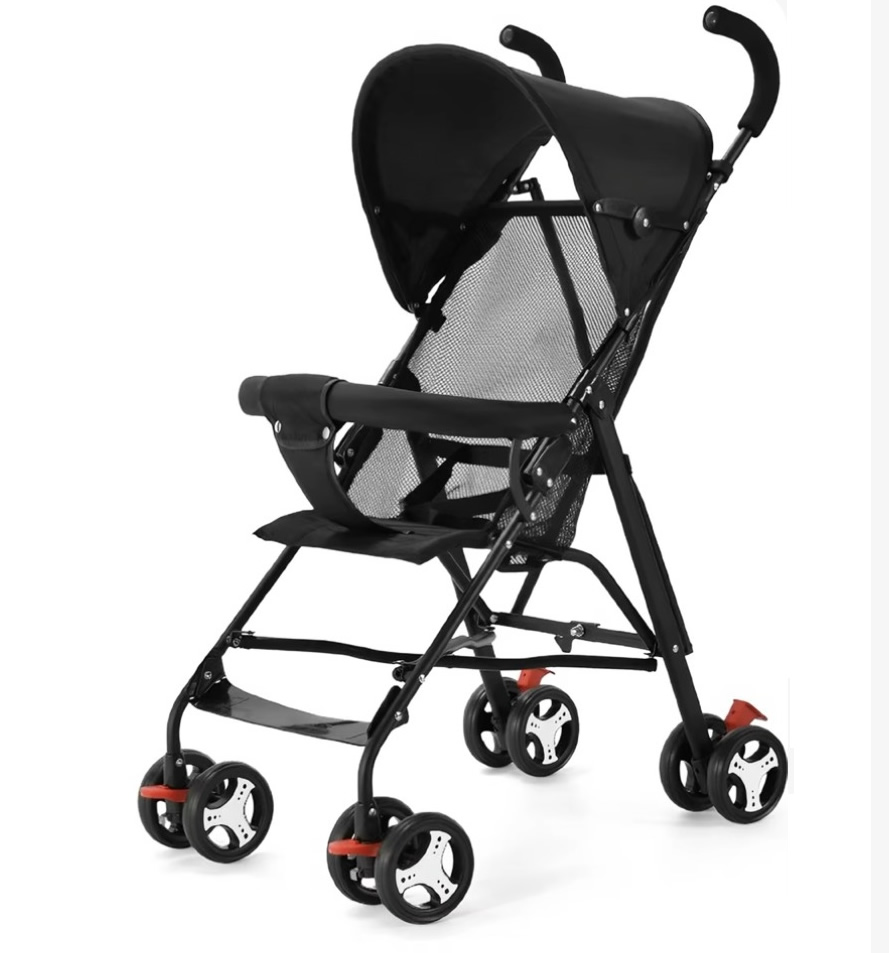

Yksi todellinen asiakasesimerkki – Vauvanrattaiden kokoontaitettava sarana

Tämä on yksi monista yleispäisten puolionttojen niittien sovelluksista. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Lasten tuotteiden valmistaja otti meihin yhteyttä ongelmalla. Heidän rattaiden rungossaan käytettiin pyöreäpäistä niittiä taittoliitoksessa. Pyöreä pää takertui kangasistuimeen, kun vanhemmat taittivat ja avasivat rattaita. Valitukset lisääntyivät. He tarvitsivat niitin, joka istui alempana kuin pyöreä pää, ei näyttänyt isommalta kuin ristikkopää ja pystyi käsittelemään 10 000 taittosykliä.

Suosittelemme yleispäisiä puolionttoja niittejä – 5mm varsi, 10mm pään halkaisija, sinkitty hiiliteräs. Yleispään korkeus oli vain 2,4 mm, kun se pyöreässä 3,2 mm. Tämä 0,8 mm:n ero eliminoi kankaan takertumisen. Leveämpi 10 mm pää jakoi myös jännitystä paremmin, mikä esti muoviholkkia halkeilemasta.

Asiakas testasi 500 niittiä 100 rattaissa. 10 000 taittojakson jälkeen, ei takertumista, ei löystymistä, ei halkeilua. He tilaavat nyt niitimme 50 000–100 000 kappaleen erissä.

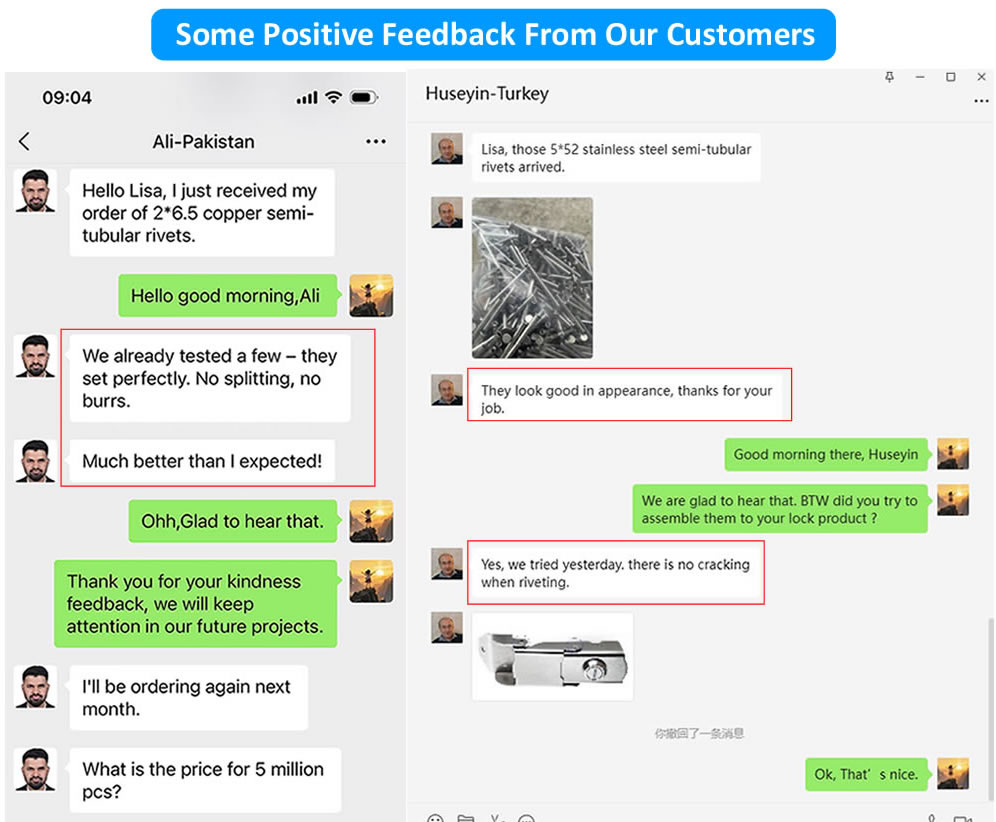

Mitä asiakkaamme sanovat – todellista palautetta

Missä puolionttoja niittejä käytetään

• Vauvanvaunut ja -vaunut – Taitettavat saranat, kangaskiinnityskohdat
• Autojen sisätilat – Ovipaneelien verhoilu, istuinpäälliset, kahvat
• Matkatavarat ja laukut – Kahvakannattimet, kulmasuojat, lukon kiinnitys
• Nahkatavarat – Vyönreiät, laukkuhihnan kiinnitys, koristelista
• Elektroniikkakotelot – Matalaprofiilinen kiinnitys, runkokokoonpano
• Huonekalut – Metalli-puuliitokset, verhoiluverhoilu
• Pehmeät materiaalit – kangas, suojapeitteet, muovit

Kuinka me kylmäpään niitit

Kylmämuovaus muotoilee metallia huoneenlämmössä nopealla puristimilla ja tarkkuusmuotteilla. Universaalisiin puoliontoihin niitteihin käytämme moniasemaista kylmäpäätä.

Langan veto– Tuleva lanka vedetään tarkan varren halkaisijaan.

Katkaisu– Lanka leikataan tarkasti aihion pituuteen.

Ensimmäinen isku (neliöinti)– Tyhjä on keskitetty ja neliöity.

Toinen isku (otsikko)– Kovametallisuutin muodostaa yleispään.

Kolmas isku (ontelon ekstruusio)– Punch luo puolionttoontelon (45–55 % piipun pituudesta).

Trimmaus– Salama pään reunasta on poistettu.

Pyllähdys– Mikropurseet poistetaan.

Pinnoitus tai passivointi– Sovellettu ohjeiden mukaisesti.

Kylmätyöstö kovettaa materiaalia ja lisää pinnan kovuutta 15–20 %. Kovametallimuotimme on kiillotettu Ra 0,1 µm:iin tasaisen pään muodostuksen takaamiseksi.

Laadunvalvontaprosessimme – raaka-aineista tuotantolinjaasi

Jokainen niittierä noudattaa kerrostettua tarkastusjärjestelmää.

Sisääntuleva materiaalivaihe

Jokaisen kelan halkaisija (lasermikrometri, ±0,02 mm) ja kovuus (Rockwell-testeri) tarkistetaan. Kaikki spesifikaatioiden ulkopuoliset kelat hylätään.

Asennus ja alkuvaihe

Ensimmäiset 10 niittiä tutkitaan 20-kertaisella suurennuksella pintavikojen varalta, minkä jälkeen ne mitataan optisella vertailulaitteella. Pään halkaisijan, pään korkeuden, varren, pituuden ja onkalon syvyyden on vastattava piirustusta.

Tuotantovaiheessa

Käyttäjät vetää 5 niittiä joka 500 kappaletta. Kriittiset mitat tarkistetaan digitaalisilla jarrusatulalla ja go/no-go-mittarilla. Mikä tahansa ajautuminen laukaisee välittömän painalluksen pysäytyksen.

Clinch-vahvistusvaihe

Jokaista 2 000 kappaletta kohden asetamme 3 niittiä näytteeksi todellisesta materiaalistasi. Rullatun tiivisteen symmetria, tiiviys ja halkeamat tarkastetaan.

Korroosiotesti (jos mahdollista)

Pinnoitetuista niiteistä näytteet asetetaan suolasumutuskammioimme ASTM B117:n mukaisesti. Erän mukana myönnetään todistus.

Viimeinen lajitteluvaihe

Jokainen niitti kulkee optisen lajittelukoneen läpi, jossa on nopeat kamerat. Lajittelun jälkeen satunnainen AQL-näyte (taso II, 1.0) tarkistetaan manuaalisesti.

Kaikki tarkastustiedot säilytetään viisi vuotta ja sisältyvät jokaiseen lähetykseen.

Tilauksesi – mitä laatikon sisällä on

• Niitit suljetuissa pusseissa – Merkitty osanumerolla, eränumerolla ja määrällä
• Mittatarkastusraportti – 10 niittiä erästä mitattuna
• Materiaalitodistus – Käytetyn käämin myllytestitodistus
• Pinnoitustodistus – Paksuus ja suolaruiskutustulokset (tarvittaessa)
• Vaatimustenmukaisuustodistus – Laadunvarmistuspäällikön allekirjoittama, erä jäljitettävissä

Nuote Metalsilla on ISO 9001:2015 -sertifikaatti. RoHS- ja REACH-ilmoitukset toimitetaan pyynnöstä.

Miten toimimme – käytännön tietoa

• Näytteet – 20–50 ilmaista kappaletta vakiovarastokokoille (asiakas maksaa lähetyksen)
• Kokeilutilaus – 10 000 kappaletta suositellaan ensitarkastukseen
• MOQ – 2000 kpl (teräs/messinki), 3000 kpl (ruostumaton)
• Toimitusaika (varasto) – 5-7 arkipäivää
• Toimitusaika (muokattu tynnyri) – 12–15 päivää
• Työkaluvaraukset – Ei mitään tavallisille yleistyökaluille (3–8 mm varsi)

Kolme kysymystä, joihin vastaamme usein

K1: Milloin minun pitäisi valita yleispäinen puoliontto niitti pyöreän pään tai litteän pään päälle?

V: Valitse yleispää, kun tarvitset suuremman laakeripinnan kuin pyöreä pää (estääksesi läpivedon pehmeissä materiaaleissa), mutta tarvitset myös matalamman profiilin välttääksesi takertumisen. Yleispää on pyöreää leveämpi (2,0–2,2× varsi vs 1,6–1,8×) ja istuu alempana (35–40 % pään halkaisijasta vs. 40–50 %). Yllä olevassa rattaiden kotelossa 0,8 mm:n korkeusero eliminoi kankaan takertumisen. Pyöreä pää on yksinkertaisempi ja halvempi. Litteä pää on tarkoitettu huuhtelutarkoituksiin. Universaalipää on "ensisijainen näkyvä" vaihtoehto sekamateriaalikokoonpanoille.

Q2: Voidaanko yleispäisiä puolionttoja niittejä käyttää muovissa halkeilematta uloketta?

V: Kyllä. Yleispään leveämpi laakerialue jakaa asetusvoiman suuremmalle pinnalle, mikä vähentää hauraiden materiaalien, kuten ABS:n ja polykarbonaatin, rasitusta. Muoville suosittelemme tynnyrin pituutta, joka on tasan 1,0–1,5 mm pidempi kuin materiaalipino, ja asettamista puristimella (ei vasaralla) hallitulla voimalla. Rattaajakotelossa yleispää esti pyöreän pään aiemmin vaurioittaman muoviholkin halkeilun.

Kysymys 3: Mikä on ruostumattomasta teräksestä valmistettujen yleispäisten puolionttojen niittien enimmäispitoalue?

V: Ruostumattomasta teräksestä suosittelemme pitoa, jonka varren halkaisija on enintään 4 ×. 5 mm ruostumattomasta niitistä turvallinen ote on jopa 20 mm. Tämän lisäksi piippu voi kovettua kovettumisen aikana ja halkeilla. Paksumpiin pinoihin suosittelemme vähähiilistä terästä (muovaavampaa) tai piipun pituuden pidentämistä välihehkutuksella. Voimme toimittaa mukautettuja tynnyrin pituuksia jopa 30 mm halkaisijoille 6 mm ja 8 mm. Ota meihin yhteyttä ja kerro pinon tarkka paksuus saadaksesi suositus.

Pyydä tarjous – kerro meille, mitä tarvitset

Saadaksesi kiinteän tarjouksen yleispäisistä puoliontoista niiteistä, toimita:

• Varren halkaisija (mm)
• Tynnyrin pituus (mm) – tai materiaalipinon kokonaispaksuus
• Materiaali (teräs / ruostumaton 304/316 / messinki)
• Viimeistely (sinkki / nikkeli / musta oksidi / passivoitu)
• Arvioitu vuosimäärä

Voit myös liittää piirustuksen, valokuvan nykyisestä niitistä tai mallikappaleen. Vastaamme 24 tunnin kuluessa työkalukustannuksista (jos sellaisia ​​on), kappalehinnasta, toimitusajasta ja ilmaisesta näytekäytännöstä.

Lähetä tarjouspyyntö Nuote Metalsille jo tänään. Ei paineita, ei velvoitteita – vain selkeä, kilpailukykyinen tarjous.
