Tuotteen Kuvaus

Metallin muovauksen maailmassa koko asettaa ainutlaatuisia haasteita. Pienten osien – vain muutaman millimetrin halkaisijaltaan tai gramman osia painavien komponenttien – leimaaminen vaatii erikoislaitteita, työkaluja ja prosessin ohjausta. Pieni purse tai 0,02 mm:n mittasiirtymä voi tehdä koko erän käyttökelvottomaksi.

Nuote Metalliton omistettu tuotantolinjoja erityisestipienten osien leimaaminen. Puristimemme, syöttömme ja meistimme on optimoitu pienikokoisille komponenteille, joita käytetään elektroniikassa, lääketieteellisissä laitteissa, kellojen valmistuksessa ja tarkkuusautojen järjestelmissä. Valmistamme leimaamalla pieniä osia jopa 1200 iskun nopeudella minuutissa, toleranssien ollessa ±0,01 mm.

Mitä ovat pienten osien leimaaminen?

Pienten osien leimaaminenovat metalliosia, joille on tyypillistä:

Suurin mitta – Alle 30 mm mihin tahansa suuntaan

Materiaalin paksuus - Yleensä 0,1–1,5 mm

Paino - Usein alle 5 grammaa

Monimutkaisuus – Saattaa sisältää useita mutkia, lävistettyjä reikiä, kohokuvioituja piirteitä tai muotoiltuja pintoja

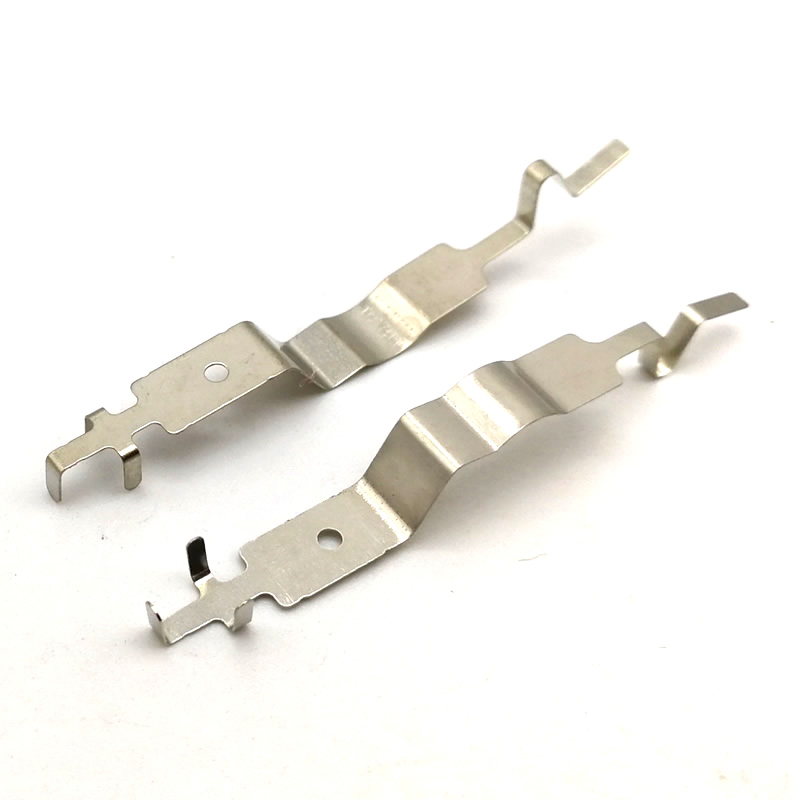

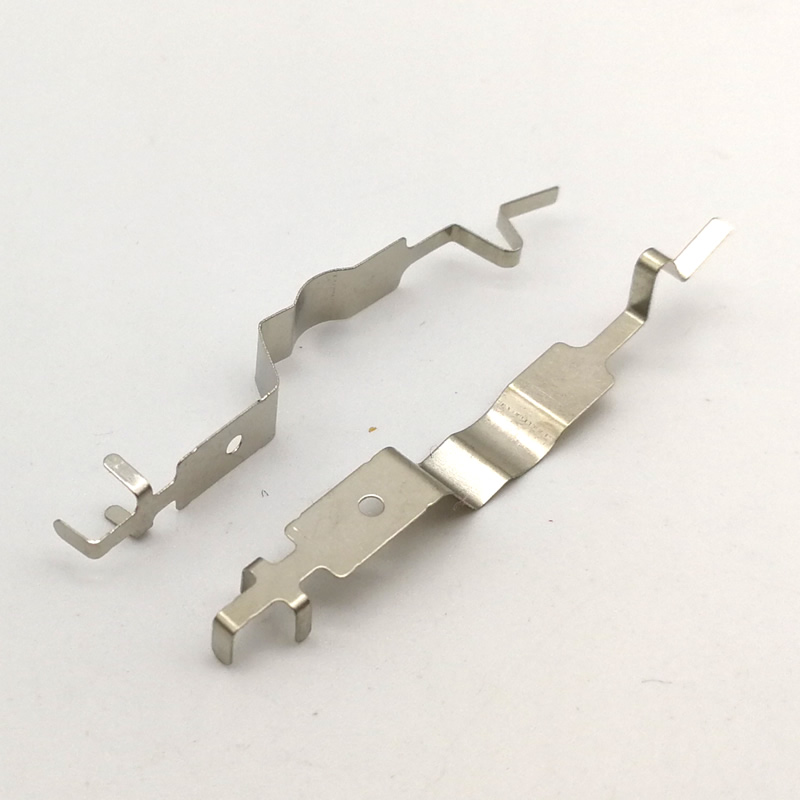

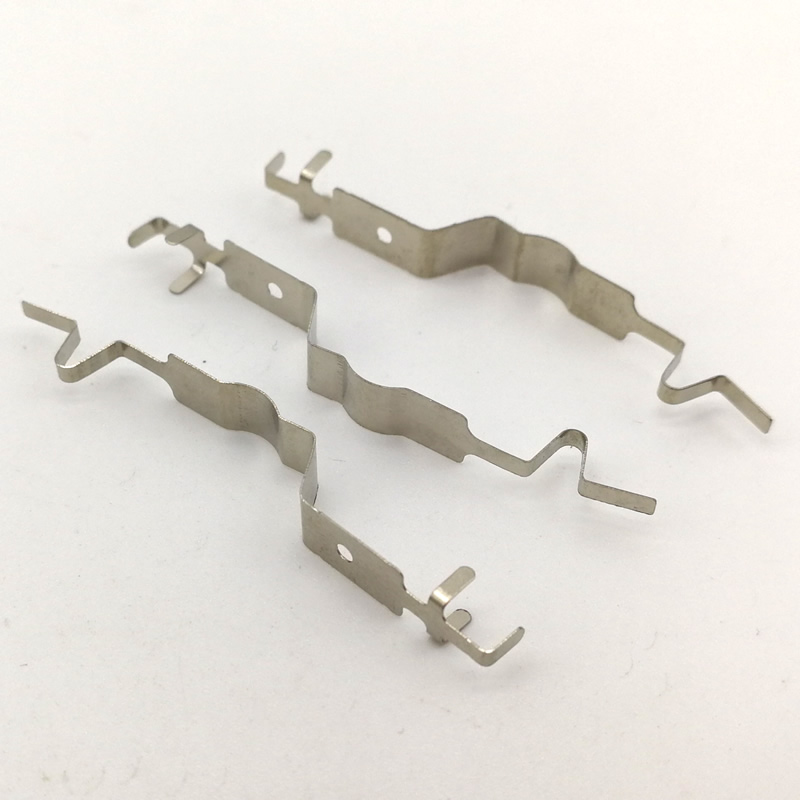

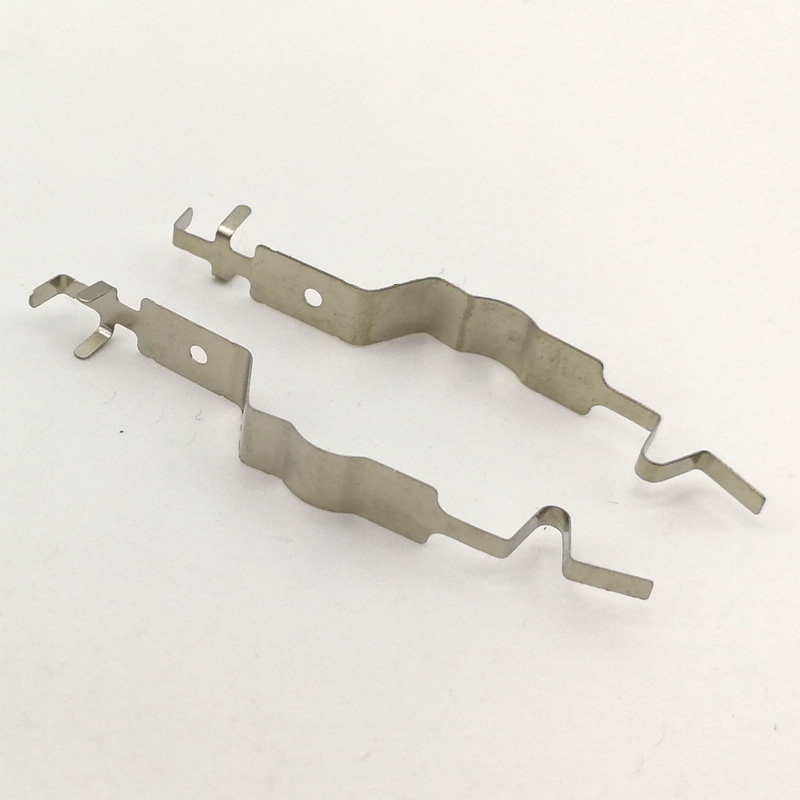

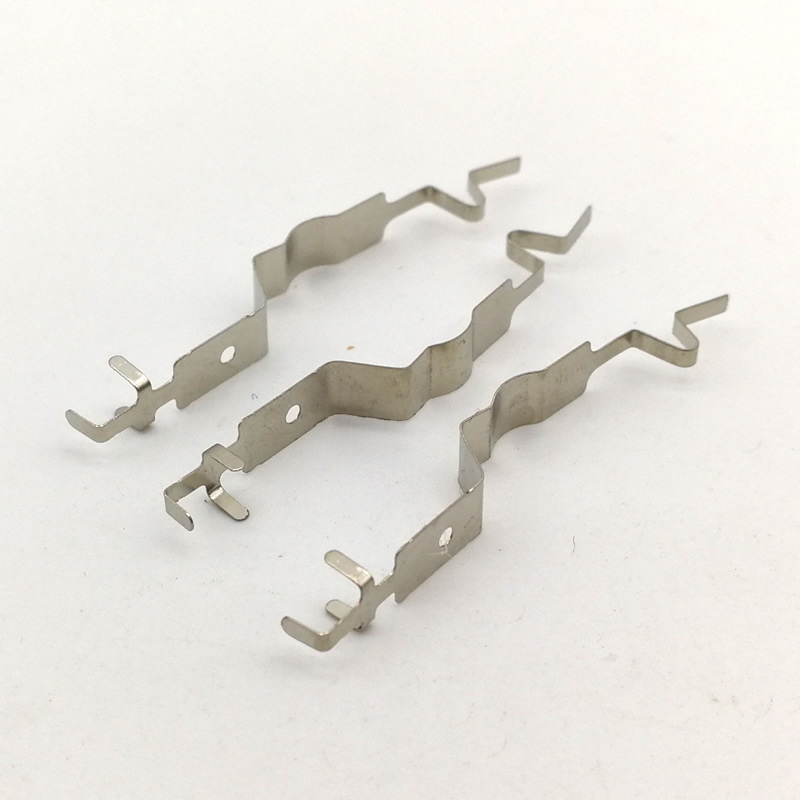

Esimerkkejä pienten osien leimaamisesta ovat liittimen tapit, jousikoskettimet, suojukset, akun navat, kellon linkit, anturien kiinnikkeet ja kirurgisten instrumenttien kärjet.

Taloustiedepienten osien leimaaminenovat ainutlaatuisia. Vaikka kappalehinta on alhainen, työkalut ovat tiiviitä (monet onteloita per muotti) ja laatuvaatimukset ovat poikkeuksellisen korkeat. Nuote Metals on parantanut prosessia tarjotakseen luotettavuutta mittakaavassa.

Miksi valita Nuote Metals pienten osien leimaamiseen?

Erikoispuristimet pienille osille

Vakioleimauspuristimet eivät ole ihanteellisiapienten osien leimaaminen. Nuote Metals käyttää nopeita, tarkkoja puristimia:

Lyhyet iskunpituudet - 10 mm - 30 mm (vähentää ilma-aikaa, lisää SPM)

Tärinää vaimentavat kehykset – Säilyttää muotin kohdistuksen suurilla nopeuksilla

Servosyöttö ±0,02 mm tarkkuudella – välttämätön ohuelle, kapealle kelalle

In-die-anturit – Tunnista syöttöhäiriöt, osien irtoaminen ja työkalun kuluminen

Pienoisominaisuuksiin suunniteltu työkalu

Meidän kuolee puolestapienten osien leimaaminenkäyttää:

Mikrohiotut kovametallilävistimet – halkaisijat jopa 0,3 mm

Volframikarbiditerät – Kestävät kovaa kulutusta

Positiivisen osan irtoaminen – Ilma- tai jousitapit estävät tarttumisen

Optiset varmistusasemat – In-die-kamerat kriittisiin mittoihin

Puhdastila- ja käsittelyprotokollat

Pienet osat häviävät tai saastuvat helposti.Nuote Metallitylläpitää:

Erikoistuneet pienten osien pakkauslinjat – antistaattiset alustat, teippi- ja kela- tai mukautetut pussit

Magneettiset ja tärysyöttölaitteet – Automaattiseen laskemiseen ja pakkaamiseen

100 % visuaalinen tarkastus – Suurennettu paljaalla silmällä näkymättömien pintavirheiden varalta

Pienten osien leimaamisen tekniset tiedot

Materiaalivaihtoehdot

Materiaali	Tavallinen paksuus (mm)	Tyypillisiä pieniä osia
Vähähiilinen teräs (SPCC, 1008)	0,15 – 1,0	Aluslevyt, välilevyt, pidikkeet
Ruostumaton teräs (304, 301 puolikova)	0,10 – 0,8	Jousikoskettimet, lääketieteelliset terät
Messinki (C260, C268)	0,10 – 0,8	Liittimen nastat, liittimet
Fosforipronssi (C5191)	0,10 – 0,5	Relejouset, kytkimien lavat
Berylliumkupari (C17200)	0,10 – 0,5	Tehokkaat jouset, akun koskettimet
Alumiini (5052, 1100)	0,15 – 1,0	EMI-suojat, lämmönlevittimet
Nikkeli hopea	0,10 – 0,5	Koristeellinen elektroninen verhoilu, korroosionkestävät koskettimet

Mittausmahdollisuudet pienten osien leimaamiseen

Nuote Metallitsaavuttaa seuraavat toleranssitpienten osien leimaaminen.

Parametri	Vakioominaisuudet	Korkean tarkkuuden ominaisuus (pyynnöstä)
Osan vähimmäispituus/leveys	1,0 mm	0,8 mm
Minimi reiän halkaisija	0,3 mm (0,5 mm paksummille materiaaleille)	0,2 mm (kovametallilävistimellä)
Reiästä reikään keskitoleranssi	±0,025 mm	±0,010 mm
Tyhjien ääriviivojen toleranssi	±0,025 mm	±0,015 mm
Taivutuskulma	±0,5°	±0,3°
Tasaisuus (pituus yli 10 mm)	±0,05 mm	±0,02 mm
Purseen korkeus (leikatut reunat)	≤0,03 mm	≤0,01 mm (toissijaisella jäysteenpoistolla)
Kolikon paksuuden toleranssi	±0,010 mm	±0,005 mm

Tuotantonopeudet ja -määrät

Materiaalin paksuus	Tyypillinen puristusnopeus (SPM)	Päivittäinen tuotanto (työvuoroa kohden)	Pienin taloudellinen tilaus
0,1-0,3 mm	800 - 1 200	400 000 – 600 000	500 000 kappaletta
0,3-0,8 mm	400-800	200 000 – 400 000	200 000 kappaletta
0,8-1,5 mm	200-400	100 000 – 200 000	100 000 kappaletta

Huomautus:pienten osien leimaaminenpienemmillä tilavuuksilla voi olla edullisempaa laserleikkauksella tai kemiallisella etsauksella.Nuote Metallittarjoaa prosessisuosituksia tarjouksessa.

Tyypilliset meistikokoonpanot pienten osien leimaamiseen

Die Tyyppi	Asemien määrä	Tyypilliset ontelot nauhan leveyttä kohti	Paras
Yksirivinen progressiivinen	8-20	1-2	Monimutkaiset osat, joissa on taivutuksia, kolikoita tai useita lävistyksiä
Monirivinen progressiivinen	10-30	4-16	Yksinkertaiset litteät osat (aluslevyt, pidikkeet, liittimet)
Siirtomuotti	6-12	1 (mutta iso nauha)	Suuremmat pienet osat (yli 15 mm), jotka vaativat raskaan muovauksen

Nuote Metallitkäyttää monirivisiä meistiä suuriin volyymeihinpienten osien leimaaminen, vähentää nauhan hukkaa ja lisää tehoa puristusiskua kohden.

Pienten osien leimaamisen sovellukset

Nuote Metallittarvikkeetleimaa pieni osas aloille, joilla tarkkuus pienessä mittakaavassa on kriittistä.

Elektroniikka ja liittimet

USB- ja HDMI-liittimen nastat (messinki tai fosforipronssi)

SIM-kortin pidikkeen koskettimet (ruostumaton teräs, niklattu)

Akun jousikoskettimet puettavia laitteita varten

Suojaavat sormet ja hiotut pidikkeet (berylliumkupari)

Johtokehykset antureille ja LEDeille

Lääketieteelliset laitteet

Kirurgisen nitojan alasin ja patruunan komponentit

Hammastyökalujen kärjet (ruostumaton teräsreunat)

Istutettavat laiteliittimet (titaani tai 316L ruostumaton)

Katetrin navan lukitusrenkaat

Diagnostisten testiliuskojen koskettimet (kullatut)

Autot ja sähköautot

Sulakekotelon liittimet (tinattua messinkiä)

Johdinsarjan pidikkeet (jousiteräs)

Anturin kiinnikkeet (ohut ruostumaton)

Latausportin kosketussiivet

Akunhallintajärjestelmän virtakiskot (pieni muoto)

Kellojen valmistus ja mikromekaniikka

Vaihteistosillat (messinki)

Käsin asettuvat varret (leimatut aihiot jatkotyöstöä varten)

Kotelon jousiklipsit

Liikkeen välirenkaat

Kuluttajatuotteet

Kuulokkeiden latausliittimet (kullattua ruostumatonta)

Drone-moottorin asennuslevyt (alumiinia)

Kaukosäätimen akun navat

Vetoketjun liukusäätimet ja vetokielekkeet (pieni leimattu teräs)

Solkikomponentit reppuihin

Pienten osien leimaamisen laadunvarmistus – EEAT käytännössä

Nuote Metallitsoveltaa miniatyyrikomponentteihin erikoistuneita laatuprotokollia.

Kokemusta Micro-Toolingista

Työkalunvalmistajillamme on vuosikymmenten kokemus hiontarei'istä, joiden halkaisija on jopa 0,3 mm. Käytämme langan EDM:ää ja jigihiontaa saavuttaaksemme 5–8 %:n muotinvälykset per puoli – mikä on kriittistä ohuiden materiaalien puhtaaseen leikkaamiseen ilman purseita.

Asiantuntemus suuren suurennoksen tarkastuksista

Vakiomittaustyökalut eivät riitä pienten osien leimaamiseen. Nuote Metals käyttää:

Näönmittausjärjestelmät – 100-kertainen suurennus submikronin resoluutiolla

Keyence-lasermikrometrit – Kosketukseton mittaus nopeudella 1000 lukemaa sekunnissa

Pyyhkäisyelektronimikroskooppi (SEM) – Vikaanalyysiin ja reunan laadun varmentamiseen (ulkoistettu tarpeen mukaan)

Auktoriteetti alan standardien kautta

Meidänpienten osien leimaaminennoudattaa:

ISO 9001:2015 – Laadunhallinta

IPC-610 – Elektronisten kokoonpanojen hyväksyttävyys (liitin- ja kosketinosille)

RoHS & REACH – Elektroniikan materiaaliyhteensopivuus

IATF 16949 – Automotive-laatu (saatavilla autojen pienille osille)

Luota 100 % automaattisen tarkastuksen kautta

Pienten osien kriittistä leimaamista varten,Nuote Metallittoteuttaa:

In-die optiset anturit – Tarkista osien läsnäolo ja perusgeometria nopeudella 1 200 SPM

Leiman jälkeinen näkölajittelu – Hylkää osat, joissa on mitta- tai pintavirheitä

Teippi ja kela automaattisella laskennalla – Varmistaa tarkat määrät ilman, että kappaleita puuttuu

Pienten osien leimaamisen yleisiä haasteita ja kuinka Nuote Metals ratkaisee ne

Haaste	Perimmäinen syy	Nuote Metallit Solution
Purseet mikrorei'issä	Lävistimen taipuma tai väärä välys	Kovametallilävistimet ohjatuilla irrotuslevyillä; välys optimoitu paksuuden mukaan
Osa tarttuu lävistykseen (poiminta)	Tyhjiö tai staattinen varaus	Positiivinen ilmanpoisto; päällystetyt lävistimet (TiN tai DLC); antistaattinen ionisaattori
Mittojen epäjohdonmukaisuus nauhan leveydellä	Epätasainen kelan kireys tai syöttövirhe	Servosyöttö suljetun silmukan ohjauksella; suoristus nippirullilla
Taipuneet tai vääntyneet osat leimaamisen jälkeen	Jäännösjännitys lyömisestä tai taivutuksesta	In-line stressin lievitys (lämpö); vastataivutusasemat
Puuttuvat osat pakkaamisen aikana	Staattinen vetovoima tai pieni koko	Antistaattiset lokerot; automaattiset tärinäsyöttölaitteet laskentaantureilla

Usein kysyttyjä kysymyksiä pienten osien leimaamisesta

Alla on yleisimmät vastaanottamansa tekniset tiedustelutNuote Metallitkoskienpienten osien leimaaminen.

Kysymys 1: Mikä on Pienten leimattujen osien pienin koko, jonka Nuote Metals voi tuottaa?

V: Nuote Metals on valmistanut leimaavia pieniä osia, joiden pituus on 0,8 mm ja leveys 0,3 mm, materiaalin paksuus on 0,1 mm. Käytännön minimi riippuu ominaisuuden monimutkaisuudesta. Yksinkertaista litteää aluslevyä tai kosketuslevyä varten voimme meistaa halkaisijaltaan 0,5 mm:n osia käyttämällä kovametallityökaluja ja nopeita puristimia. Reikiä vaativille osille reiän vähimmäishalkaisija on 0,2 mm (materiaalin paksuus ≤ 0,15 mm). Osien, joissa on taivutuksia tai muotoiltuja piirteitä, pienin osan koko on noin 1,5 mm missä tahansa mittasuhteessa, jotta työkalujen välys sallitaan. Jos leimaamasi pienet osat ovat pienempiä kuin nämä rajat, Nuote Metals voi suositella vaihtoehtoisia prosesseja, kuten fotokemiallista etsausta (PCM) tai lasermikrotyöstöä. Suosittelemme lähettämään piirustuksen toteutettavuusarviointia varten – insinöörimme neuvovat, onko leimaaminen teknisesti ja taloudellisesti kannattavaa.

Q2: Miten Nuote Metals hallitsee purseet pienten osien leimaamisessa, erityisesti kun osia käsitellään tai ne ovat kosketuksissa herkkien komponenttien kanssa?

V: Purseenhallinta on ykköslaatu pienten osien leimaamisessa.Nuote Metallitkäyttää kolmitasoista lähestymistapaa. Ensinnäkin optimoidut meistinvälykset: ohuissa materiaaleissa (alle 0,3 mm) meistinväli on vain 3–5 % sivua kohden, mikä vähentää merkittävästi purseen muodostumista, mutta vaatii kovametallilävistyksiä kulumisen estämiseksi. Toiseksi terävien työkalujen huolto: seuraamme rei'itysiskujen määrää ja vaihdamme tai teroitamme rei'ittimet 500 000 - 2 000 000 iskun välein materiaalin hankaavuudesta riippuen. Kolmanneksi toissijainen purseenpoisto pienten osien kriittistä leimaamista varten: tarjoamme keraamista tai muovista värähtelyä, joka tuottaa tasaisen reunasäteen 0,01–0,03 mm ja poistaa purseet ≤ 0,01 mm:n korkeudelle asti. Osien, jotka eivät siedä havaittavaa purseisuutta (esim. lääketieteelliset terät tai sähkökoskettimet, jotka eivät saa naarmuttaa yhteenliittyviä pintoja), tarjoamme sähkökiillotuksen (ruostumattomalle teräkselle) tai mikrohiomapuhalluksen. Määritä suurin sallittu pursekorkeus piirustukseen, niin Nuote Metals valitsee sopivan prosessin.

Q3: Mikä on tyypillinen läpimenoaika työkaluille ja pienten osien leimaamisen ensimmäisille näytteille?

V: Toimitusajatpienten osien leimaaminenriippuu osan monimutkaisuudesta ja muotin rakenteesta. Yksinkertaisille litteille osille (aluslevyt, pidikkeet, liittimet), joissa voidaan käyttää monirivisiä 2–4 aseman muotteja, Nuote Metals toimittaa ensimmäiset näytteet yleensä 15–20 työpäivän kuluessa piirustuksen hyväksymisen jälkeen. Monimutkaisiin pienten osien leimaamiseen, joissa on useita taivutus-, lyönti- ja lävistysominaisuuksia, jotka vaativat progressiivisia meistiä 8–15 asemalla, työkalujen läpimenoaika vaihtelee 25–35 arkipäivää. Tarjoamme nopeutettua palvelua (30 %:n lisätyökalumaksu), joka lyhentää toimitusaikaa 7–10 päivällä. Työkalujen hyväksynnän jälkeen tarjoamme 20 ilmaista näytekappaletta asiakkaan tarkastettavaksi. Tuotannon läpimenoaika pienten osien leimaamiseen on tyypillisesti 10–15 arkipäivää enintään 500 000 kappaleen tilauksille, jos pinnoitus tai toissijaiset toiminnot ovat vakiona. Ota yhteyttä Nuote Metalsiin kappalepiirustuksellasi tiettyä aikajanaa varten.

Kysymys 4: Kuinka pienten osien leimaus pakataan, jotta estetään katoaminen tai vaurioituminen kuljetuksen aikana? Voitko tarjota teippiä ja kelaa automatisoituun kokoonpanoon?

V: Kyllä, Nuote Metals tarjoaa useita pakkausvaihtoehtojapienten osien leimaaminen. Manuaaliseen kokoonpanoon tai vähäiseen käyttöön tarjoamme antistaattisia polypusseja, joissa on kuumasaumattu suljin ja kuivausaine, tyypillisesti pakattuna 1 000–10 000 kappaleeseen pussia kohden (osan koosta riippuen). Automaattista poiminta- ja paikkakokoonpanoa varten tarjoamme EIA-481-standardien mukaisia teippi- ja kelapakkauksia – saatavilla jopa 1,0 mm x 1,0 mm:n osille. Teippi- ja kelapalvelumme sisältää antistaattisen kantoteipin, suojateipin kontrolloidulla kuoriutumisvoimalla ja muovikeloja, joiden halkaisija on 7 tuumaa tai 13 tuumaa. Erittäin pienten tai herkkien pienten osien leimaamiseen tarjoamme myös vohvelitarjottimia (JEDEC-standardi), joissa on yksittäiset taskut, jotta osat eivät kosketa toisiaan. Suuren volyymin tilauksiin voimme tarjota bulkkipakkauksia automaattisella laskennalla ja merkinnällä. Ilmoita haluamasi pakkaustapa tarjouksen yhteydessä – yli 50 000 kappaleen tilauksissa teipistä ja kelasta ei yleensä peritä lisämaksua.
