Tuotteen Kuvaus

Lukemattomien teollisten ja kaupallisten tuotteiden selkäranka on terästä.Leimatut teräsosattarjoavat vertaansa vailla olevan yhdistelmän mekaanista lujuutta, materiaalin saatavuutta ja kustannustehokkuutta. Raskaiden laitteiden kiinnikkeistä tarkkoihin elektronisiin kehyksiin, meistetut teräskomponentit hallitsevat sovelluksia, joissa luotettavuus kuormitettuna on välttämätöntä.

Nuote Metalliton valmistanut korkealaatuisia leimattuja teräsosia yli vuosikymmenen ajan. Puristimemme käsittelevät vähähiilisiä, korkeahiilisiä ja seosteräksiä, joiden paksuus on 0,3–6,0 mm. Yhdistämme materiaalitieteen tehokkaisiin leimausprosesseihin tuottaaksemme komponentteja, jotka täyttävät tiukat suorituskykystandardit ilman tarpeettomia kustannuksia.

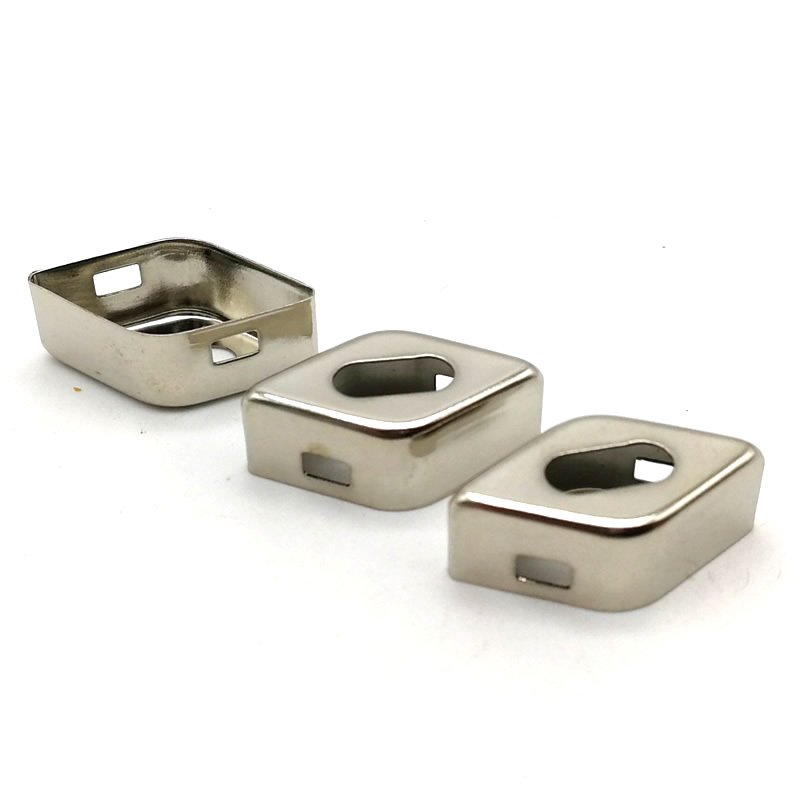

Mitä ovat leimatut teräsosat?

Leimatut teräsosatovat metalliosia, jotka on muodostettu syöttämällä teräskelaa tai -levyä räätälöidyillä muotteilla varustettuun meistopuristimeen. Puristin suorittaa toimenpiteitä, kuten tyhjennyksen, lävistyksen, taivutuksen, piirtämisen tai kohokuvioinnin lopullisen muodon luomiseksi.

Termi "leimatut teräsosat" viittaa tyypillisesti hiiliteräksestä tai niukkaseosteisesta teräksestä valmistettuihin osiin, jotka eroavat ruostumattomasta teräksestä, alumiinista tai messingistä. Yleisiä teräslajeja ovat:

Vähähiilinen teräs (SPCC, SPCD, Q195, 1008) – Erinomainen muovattavuus, taloudellinen

Keskihiiliteräs (S45C, 1045) – Korkeampi lujuus, kulutuskestävyys

Korkeahiilinen teräs (SK5, 1080) – Jousikarkaistu, kovuus

Seosteräs (SPRING STEEL, 51CrV4) – Korkea väsymiskestävyys dynaamisille kuormille

Nuote Metallitvalitsee kullekin käyttökohteelle optimaalisen teräslaadun ja tasapainottaa muovattavuuden, lujuuden, hinnan ja pinnan viimeistelyvaatimukset.

Miksi valita teräs leimattuihin komponentteihin?

Teräs on edelleen yleisimmin leimattu materiaali hyvästä syystä.Nuote Metallitkorostaa näitä leimattujen teräsosien etuja:

Korkea lujuus-kustannussuhde – Teräs tarjoaa enemmän lujuutta kuin alumiini tai messinki pienemmillä materiaalikustannuksilla

Magneettiset ominaisuudet – Olennainen antureille, releille ja sähkömagneettisille kokoonpanoille

Hitsattavuus – Teräsosat hyväksyvät helposti piste-, projektio- tai laserhitsauksen

Pinnoitteen yhteensopivuus – Sinkki, nikkeli, tina ja muut pinnoitteet tarttuvat hyvin teräkseen

Saatavuus – Teräskela on saatavilla maailmanlaajuisesti lyhyellä toimitusajalla

Nuote Metallitin leimattujen teräsosien tekniset tiedot

Leimattujen teräsosien materiaalivaihtoehdot

Luokka	Tyyppi	Vetolujuus (MPa)	Myönnön vahvuus (MPa)	Tyypillinen kovuus	Parhaat sovellukset
SPCC / Q195	Vähähiilinen, kaupallinen laatu	270-350	180-240	HRB 45–60	Yleiset kannattimet, kotelot, alustan osat
SPCD / 1008	Vähähiilinen, piirustuslaatu	280-370	190-250	HRB 50-65	Piirretyt kupit, monimutkaiset muodot
SPCE / 1010	Vähähiilinen, syvävetolaatu	300-390	210-260	HRB 55–70	Syvävedetyt kotelot, autojen polttoainesäiliöt
S45C / 1045	Keskikokoinen hiili	570-700	350-450	HRB 85–95	Hammaspyörät (leimatut aihiot), akselit, kulutuslevyt
SK5 / 1080	Korkeahiilinen (jousiteräs)	800 – 1100 (karkaistu)	500-800	HRC 40-55	Klipsit, jouset, kiinnitysrenkaat, sahanterät
51CrV4	Seostettu jousiteräs	1 200 – 1 500	1 000 – 1 300	HRC 45–52	Korkean kierroksen lehtijouset, kytkinlevyt

Leimattujen teräsosien mittaominaisuudet

Nuote Metallittuottaameistetut teräsosatlaajalla valikoimalla kokoja ja toleransseja.

Parametri	Vakioominaisuudet	Tarkkuuskyky (pyynnöstä)
Materiaalin paksuus	0,3 mm – 6,0 mm	0,2 mm – 8,0 mm (rajoitetut laatuluokat)
Osan enimmäismitta (progressiivinen muotti)	300 mm x 300 mm	400 mm x 400 mm
Osan enimmäismitta (siirtomuotti)	500 mm x 600 mm	600 mm x 800 mm
Toleranssit (tyhjennys/lävistys)	±0,10 mm	±0,05 mm
Toleranssit (taivutuskulmat)	±1°	±0,5°
Pienin reiän halkaisija (lävistys)	1,0 x materiaalin paksuus	0,8 x materiaalin paksuus
Purseen korkeus (vakio)	≤0,10 mm	≤0,05 mm

Leimattujen teräsosien leimausprosessit

Nuote Metallitvalitsee sopivan leimaustavan osan geometrian ja tilavuuden perusteella.

Käsitellä	Tyypillinen teräksen paksuus	Vuotuinen volyymialue	Edut
Yhdistelmäleimaus	0,5-6,0 mm	5k - 100k	Alhaiset työkalukustannukset, yksinkertaiset litteät osat
Progressiivinen stanssaus	0,3 - 4,0 mm	100k – 10M+	Nopeat, monimutkaiset usean aseman osat
Siirtoleimaus	1,0 - 6,0 mm	50k - 500k	Suuret osat, syvät vedot
Hieno tyhjennys	1,0 - 12,0 mm	50k - 500k	Purseettomat leikkausreunat, tiukka tasaisuus

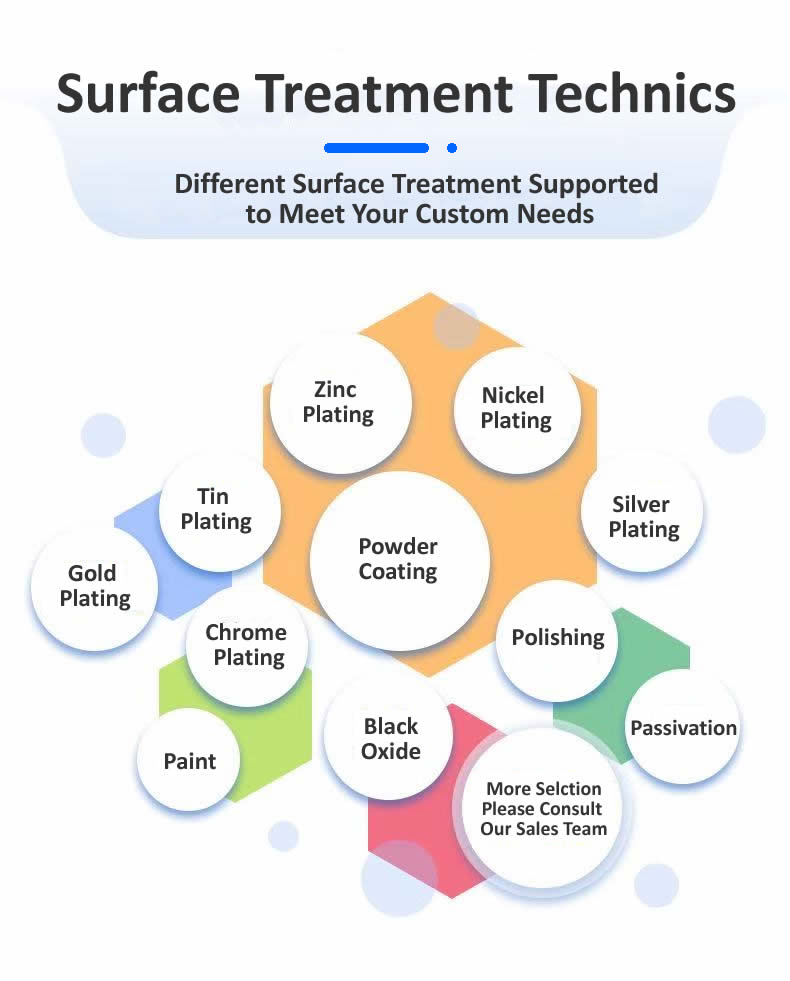

Pintakäsittelyjä saatavilla

Useimmatmeistetut teräsosatsaada jälkileimauskäsittelyjä korroosion estämiseksi tai ulkonäön parantamiseksi.

Valmis	Kuvaus	Paksuus	Korroosionkestävyys (suolasumu)
Sinkkipinnoite (kirkas/sininen/keltainen)	Galvanoitu sinkki passivoimalla	5-12 µm	48-120 tuntia
Sinkki-nikkeli seos	Ylivoimainen korroosiosuojaus	8-15 µm	200-500 tuntia
Kuumasinkitys	Raskas sinkkipinnoite, mattapintainen	40-80 µm	500-1000 tuntia
Musta oksidi	Muunnospinnoite, häikäisyä estävä	0,5 - 1,5 µm	24-72 tuntia (vaatii öljyn)
Jauhemaalaus	Värillinen polymeeripinnoite	60-120 µm	500+ tuntia (laadusta riippuen)
E-coat / sähköpinnoitus	Katodinen epoksikasto	15-25 µm	300-600 tuntia
Fosfaatti (mangaani/sinkki)	Jalostuspinnoite maalipohjalle tai voitelulle	2-10 µm	Matala (vaatii pintamaalin)

Leimattujen teräsosien sovellukset

Nuote Metallittoimittaa leimattuja teräsosia lähes kaikilla toimialoilla. Alla on edustavia esimerkkejä sektoreittain.

Autot ja hyötyajoneuvot

Moottorin kiinnikkeet (keskikokoinen hiiliteräs)

Voimansiirtoventtiilin runkolevyt (vähähiilinen, tarkkuustasaisuus)

Turvavyön kiinnityskannattimet (luja, matala seos)

Jarrukengän pidikkeet ja jousipidikkeet (jousiteräs)

Pakoputken ripustimen kiinnikkeet (sinkitty vähähiilinen)

Oven salpakomponentit (karkaistu keskihiili)

Teollisuuden koneet ja laitteet

Pumpun ja moottorin asennuslevyt

Kuljettimen ketjun lenkit ja ohjaimet

Vaihteiston koteloiden kannet (vedetty vähähiilinen teräs)

Hydrauliset jakotukin levyt (paksu terässuoja)

Työkalulaatikko ja kaappikotelot

Nosturin ja nostimen komponentit (raskas ulottuvuus)

Rakentaminen ja laitteistot

Palkkiripustimet ja kehysankkurit (sinkitty teräs)

Sähkörasia ja putkiliittimet

Lukitus- ja salpamekanismit

Saranat ja jatkuvat saranat (valssattua terästä)

Hyllykannattimet ja säilytysjärjestelmän komponentit

Maatalous ja off-highway

Traktorin ohjaamon kiinnikkeet

Asenna vetokoukun osat

Aidanpylväiden hatut ja tarvikkeet

Viljaruuvin lentäminen (leimatut segmentit)

Karjankasvatuslaitteiden paneelit

Kulutustavarat ja kodinkoneet

Pyykinpesukoneen rummun tuet (vedettyä terästä)

Jääkaapin kompressorin pohjalevyt

Uunin oven saranat (jousiteräs)

Sähkötyökalujen kotelot ja vaihteistokotelot

Toimistokalusteiden kehykset ja kiinnikkeet

Kuntoiluvälineiden painopinot (leimatut levyt)

Leimattujen teräsosien laadunvarmistus – EEAT käytännössä

Nuote Metallitnoudattaa kattavaa laatujärjestelmää, joka on räätälöity puristetun teräksen ominaisuuksien mukaan.

Kokemusta teräslaaduista

Metallurgeillamme ja työkaluinsinööreillämme on yli 10 vuoden kokemus hiili- ja seosterästen leimaamisesta. Ymmärrämme:

Joustokäyttäytyminen – Teräksen elastinen palautuminen vaihtelee hiilipitoisuuden mukaan; kompensoimme muotin suunnittelussa

Purseen muodostuminen – Pehmeämpi vähähiilinen teräs tuottaa suurempia jäysteitä kuin kova teräs; säädämme välyksiä vastaavasti

Lämmöntuotanto – Paksu teräsleimaus tuottaa merkittävää lämpöä; käytämme voiteluaineita ja puristimen nopeudensäätöä

Leimauksen jälkeisen käsittelyn asiantuntemus

Leimatut teräsosatvaativat korroosiosuojauksen useimmissa sovelluksissa. Nuote Metals harjoittaa omaa sinkitystä ja tekee yhteistyötä jauhemaalauksen ja e-coatin sertifioitujen päällystyslaitteiden kanssa. Tarjoamme:

Pinnoitteen paksuuden mittaus – röntgenfluoresenssi (XRF) pinnoitukseen

Tarttuvuustesti – Ristiviivoteippitesti ASTM D3359:n mukaan

Suolasumutestaus – ASTM B117 korroosionkestävyyden validointiin

Auktoriteetti standardien kautta

Meidänmeistetut teräsosatnoudattaa:

ISO 9001:2015 – Laadunhallintajärjestelmä

IATF 16949 – Autoteollisuuden laatu (saatavilla pyynnöstä autoprojekteihin)

ASTM A109 – Standardi kylmävalssatuille hiiliteräsnauhoille

RoHS – pinnoitetuille osille (kuudenarvoinen kromivapaa, jos ilmoitettu)

Luota dokumentaation kautta

Jokainen Nuote Metalsin leimattujen teräsosien lähetys sisältää:

Materiaalitestiraportti (MTR) – Tehdastodistus kemiallisilla ja mekaanisilla ominaisuuksilla

Mittatarkastusloki – Avainmitat hyväksytyllä/hylätyllä tilalla

Pinnoitetodistus (jos pinnoitettu tai pinnoitettu) – Paksuus, tyyppi, eränumero

Ensimmäinen artikkelitarkastus (FAI) – Uusien työkalujen täydellinen mittaraportti

Leimattujen teräsosien suunnittelussa huomioitavaa

Nuote Metallittarjoaa nämä ohjeet auttaakseen asiakkaita optimoimaan suunnittelunsa valmistettavuuden kannalta.

Pienin taivutussäde

Materiaalin paksuus	Low Carbon Steel (SPCC)	Korkeahiilinen jousiteräs (SK5)
0,5 mm	0,5 mm (1xT)	1,0 mm (2xT)
1,0 mm	1,0 mm (1xT)	2,0 mm (2xT)
2,0 mm	2,0 mm (1xT)	4,0 mm (2xT)
3,0 mm	3,0 mm (1xT)	6,0 mm (2xT)
4,0 mm	5,0 mm (1,25 xT)	Ei suositella

Minimi reiän koko

Lävistysreiät vähähiiliseen teräkseen: Halkaisija ≥ materiaalin paksuus

Lävistysreiät korkeahiiliseen tai seosteräkseen: Halkaisija ≥ 1,2 x materiaalin paksuus

Reunan etäisyys (reiästä reunaan): ≥ 1,5 x materiaalin paksuus ( pullistuman välttämiseksi)

Taipuneiden ominaisuuksien toleranssit

Ominaisuus	Vakiotoleranssi	Tarkkuus (kolikoilla)
Taivutuskulma (ilmataivutus)	±1,5°	±0,75°
Taivutuskulma (lyönti)	±0,5°	±0,25°
Muotokorkeus (kuopat, siirtymät)	±0,15 mm	±0,08 mm
Laipan pituus	±0,20 mm	±0,10 mm

Usein kysyttyjä kysymyksiä leimatuista teräsosista

Alla on yleisimmät Nuote Metalsin saamat tekniset tiedustelut liittyenmeistetut teräsosat.

Q1: Mitä eroa on vähähiilisen ja korkeahiilisen leimattujen teräsosien välillä? Miten valitsen?

V: Hiilipitoisuus määrää lujuuden, kovuuden ja muovattavuuden. Vähähiiliset leimatut teräsosat (SPCC, 1008, 1010) sisältävät alle 0,15 % hiiltä. Ne ovat pehmeitä, taipuisia ja helppo leimata monimutkaisiin muotoihin, mukaan lukien syvät vedot ja tiukat mutkat. Niiden lujuus on kuitenkin suhteellisen pieni (vetolujuus 270–400 MPa), eikä niitä voida lämpökäsitellä korkeamman kovuuden saavuttamiseksi. Hiilestä leimatut teräsosat (SK5, 1080) sisältävät 0,75–1,0 % hiiltä. Ne ovat paljon vahvempia (vetolujuus 800–1 100 MPa kovettumisen jälkeen) ja ne voidaan lämpökäsitellä HRC 50–60:een. Ne ovat kuitenkin vähemmän muotoiltavia (vähintään taivutussäde 2xT tai enemmän) ja vaativat raskaampia puristuksia. Nuote Metals suosittelee vähähiilistä terästä kannakkeisiin, koteloihin, alustaan ja vedettyihin koteloihin. Suosittele korkeahiilistä terästä jousiin, pidikkeisiin, pidikkeisiin ja kulutusta kestäviin osiin. Keskikokoinen hiiliteräs (1045) tarjoaa tasapainon sovelluksissa, joissa tarvitaan lujuutta näiden äärirajojen välillä.

Kysymys 2: Miten Nuote Metals estää ruostetta stanssatuissa teräsosissa ennen kuin asiakas kokoaa tai pinnoittaa ne?

V: Teräs ruostuu nopeasti joutuessaan alttiiksi kosteudelle. Nuote Metals toteuttaa useita suojatoimenpiteitämeistetut teräsosatvarastoinnin ja kuljetuksen aikana. Ensinnäkin pinnoitamme tai pinnoitamme osat käsittelemme ne 24–48 tunnin kuluessa leimaamisesta hapettumisen minimoimiseksi. Toiseksi "leimattuina" toimitetuissa osissa (pinnoittamaton) levitämme ruosteenestoöljyä (kevyt, irrotettava emäksisellä puhdistusaineella) ja pakkaamme ne kosteussuojapusseihin, joissa on kuivausainetta. Kolmanneksi tarjoamme väliaikaisen fosfaattipinnoitteen (mangaani- tai sinkkifosfaatti), joka tarjoaa 1–3 kuukauden ruostesuojan sisätiloissa ja parantaa myös maalin tarttuvuutta myöhemmin maalaaville asiakkaille. Pitkäaikaista varastointia tai kansainvälistä lähetystä varten suosittelemme, että asiakkaat määrittävät suojapinnoitteen (sinkitys tai e-coat) osaksi tilausta. Jos saat leimattuja teräsosia, joissa näkyy kevyttä pintaruostetta, ne voidaan yleensä poistaa miedolla hankaavalla tai happamalla suolalla – mutta kriittisissä sovelluksissa määritä korroosionestosuunnitelma Nuote Metalsin kanssa tarjousvaiheessa.

Q3: Mikä on meistettyjen teräsosien enimmäispaksuus, jonka Nuote Metals voi valmistaa? Tarvitsevatko paksummat osat erikoistyökaluja?

V: Nuote Metals voi leimata terästä jopa 8,0 mm:n paksuiseksi yksinkertaisiin tyhjennystoimenpiteisiin ja jopa 6,0 mm:iin taivutusta tai muotoilua vaativiin osiin. Paksut meistetut teräsosat (yli 4,0 mm) vaativat kuitenkin erityisiä huomioita. Ensinnäkin puristimen vetoisuus kasvaa merkittävästi – 6,0 mm paksu teräsosa saattaa vaatia 200–400 tonnia aihion koosta riippuen. Toiseksi työkalun välyksiä on suurennettava (yleensä 10–15 % per puoli) liiallisten purseiden ja työkalun rikkoutumisen estämiseksi. Kolmanneksi paksulla teräksellä on minimaalinen elastinen palautuminen, joten takaisinjoustokompensaatio ei ole niin kriittinen, mutta reunahalkeilusta tulee huolenaihe reunojen lähellä olevissa reikissä.Nuote Metallitpuristinkapasiteetti on jopa 400 tonnia ja se ylläpitää työkaluteräsvarastoja, jotka soveltuvat raskaaseen leimaamiseen. Yli 6,0 mm:n paksuisille osille suosittelemme usein laserleikkausta tai plasmaleikkausta vaihtoehtona leimaukselle, koska työkalukustannukset nousevat kohtuuttomiksi. Lähetä paksumittapiirustus Nuote Metalsille toteutettavuuden ja kustannusten vertailua varten.

Q4: Voitko leimata leimattuja teräsosia, joissa on kierrereiät tai laitteisto-osat? Mitä toissijaisia toimintoja on saatavilla?

V: Kyllä,Nuote Metallittarjoaa useita tapoja lisätä kierteitä meistettyihin teräsosiin. Yleisimmät ovat kierteitys (kierteiden leikkaaminen suoraan rei'itettyihin reikiin) ja kierteiden muovaus (paksummalle teräkselle materiaalin syrjäyttäminen kierteiden luomiseksi ilman lastuja). Meillä on talon kierrekoneita M2-M12-reikille. Vahvempia kierteitä tai irrotettavia kiinnikkeitä vaativissa sovelluksissa voimme asentaa lisäosat (PEM-tyyliset itsekiinnittyvät mutterit tai nastat) suoraan leimaussuuttimeen automaattisen asennuslaitteen avulla. Muita leimattujen teräsosien toissijaisia operaatioita ovat pistehitsaus (mutterien tai kannattimien projektiohitsaus), niittaus (kahden meistetun komponentin yhdistäminen) ja lämpökäsittely (hiilipitoisille osille, jotka tarvitsevat jousikarkaisua). Määritä piirustuksessasi kaikki toissijaiset toiminnot, niin Nuote Metals sisällyttää ne prosessivirtaan – usein samassa progressiivisessa muotissa käsittelykustannusten vähentämiseksi.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa leimattujen teräsosien alalla?

Oikean leimauskumppanin valitseminen varmistaa teräskomponenttien tasaisen laadun, kilpailukykyisen hinnoittelun ja luotettavan toimituksen. Nuote Metals tarjoaa:

Laaja teräsvalikoima – matala-, keski-, korkeahiili- ja seoslaatuja varastossa

Paksuusalue - 0,3 mm - 6,0 mm (8,0 mm pimennys)

Talon sisäinen pinnoitus – sinkki-, sinkki-nikkeli- ja mustaoksidilinjat

Napauttaminen ja laitteiston lisäys – Toissijaiset toiminnot paikan päällä

Volyymit 1 000 - 10 000 000+ – prototyyppien valmistus massatuotantoon

Ilmainen DFM-analyysi – Optimoimme suunnittelusi leimaamista varten ennen työkaluja

Näyteosat – 20 ilmaista kappaletta tuotantotyökaluista

Maailmanlaajuinen kuljetus – lento- tai meritse Pohjois-Amerikkaan, Eurooppaan, Aasiaan ja muualle

Ota yhteyttäNuote Metallittänään ladataksesi piirustuksesi tai keskustellaksesi siitämeistetut teräsosathankkeen vaatimukset.
