Leimatut metalliosat

Nykyaikaisessa valmistuksessa vain harvat prosessit tarjoavat metallileimauksen nopeutta, yhtenäisyyttä ja kustannustehokkuutta. Kun valmiit komponentit eivät täytä ainutlaatuisia suunnitteluvaatimuksia, räätälöidyt metalliosat tarjoavat tarkan geometrian, materiaalin ja suorituskykyominaisuudet, joita tarvitaan kriittisissä kokoonpanoissa.

Nuote Metalliton toimittanut teknisiä leimausratkaisuja yli vuosikymmenen ajan. Räätälöidyt metalliosamme palvelevat teollisuudenaloja, kuten autoteollisuutta, elektroniikkaa, lääkinnällisiä laitteita, uusiutuvaa energiaa ja teollisuuslaitteita, joissa tarkkuus ja toistettavuus eivät ole neuvoteltavissa.

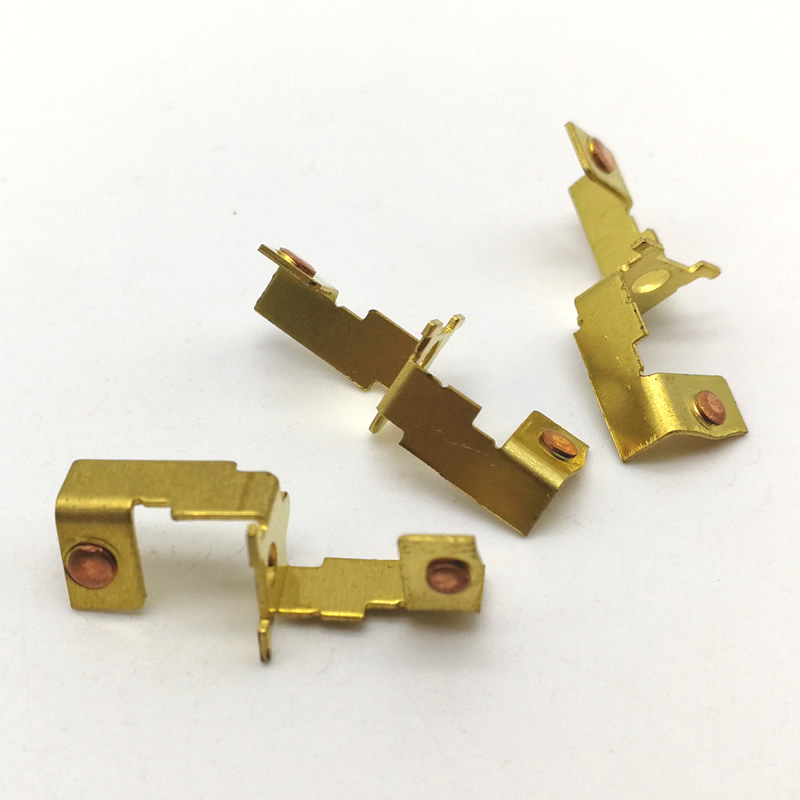

Mitä ovat mukautetut leimatut metalliosat?

Räätälöidyt metalliosat ovat komponentteja, jotka on valmistettu syöttämällä metallikela tai tyhjä arkki leimauspuristimen läpi, joka on varustettu mittatilaustyönä suunnitelluilla muotteilla. Puristin käyttää suurta voimaa leikkaamaan, taivuttamaan, muotoilemaan tai lävistämään metallin valmiiksi muotoon - usein yhdellä vedolla tai asteittain.

Toisin kuin vakioluetteloosat, räätälöidyt metalliosat on suunniteltu asiakkaan vaatimusten mukaan, mukaan lukien:

Ainutlaatuiset reikäkuviot, raot tai leikkaukset

Tietyt taivutuskulmat ja säteet

Tiukat mittatoleranssit (±0,05 mm asti)

Erikoispinnat tai pinnoitteet

Suuri volyymituotanto tasaisella laadulla

Miksi valita Nuote Metals räätälöityihin leimattuihin metalliosiin?

Insinöörikokemus eri toimialoilla

Nuote Metallittuo yli kymmenen vuoden käytännön leimaamiskokemuksen. Suunnittelutiimimme tekee yhteistyötä asiakkaiden kanssa prototyypeistä tuotantoon ja tarjoaa palautetta valmistettavuudesta (DFM) alentaakseen työkalukustannuksia ja parantaakseen osien suorituskykyä.

Omat työkalut ja meistien valmistus

Suunnittelemme ja valmistamme omat leimausmuotit. Tämä vertikaalinen integraatio mahdollistaa nopeammat läpimenoajat, pienemmät työkalukustannukset ja täydellisen laadun hallinnan räätälöityjen leimattujen metalliosien osalta.

Joustavat tuotantomäärät

Prototyyppien ajot: 50-1000 kappaletta

Pieni tuotanto: 10 000–50 000 kappaletta

Suurtuotanto: 10 000–1 000 000+ kappaletta

Mukautettujen leimattujen metalliosien tekniset ominaisuudet

Nuote Metallitoperoi nykyaikaista leimaamislaitosta, jonka puristimia on 25 tonnin ja 200 tonnin välillä. Alla on yksityiskohtainen erittely kyvyistämme.

Materiaalivaihtoehdot

Leimausprosessit saatavilla

Mittatoleranssit räätälöidyille metalliosille

Nuote Metallitpitää tiukat toleranssit materiaalin paksuuden ja osan geometrian perusteella.

Osan enimmäismitat

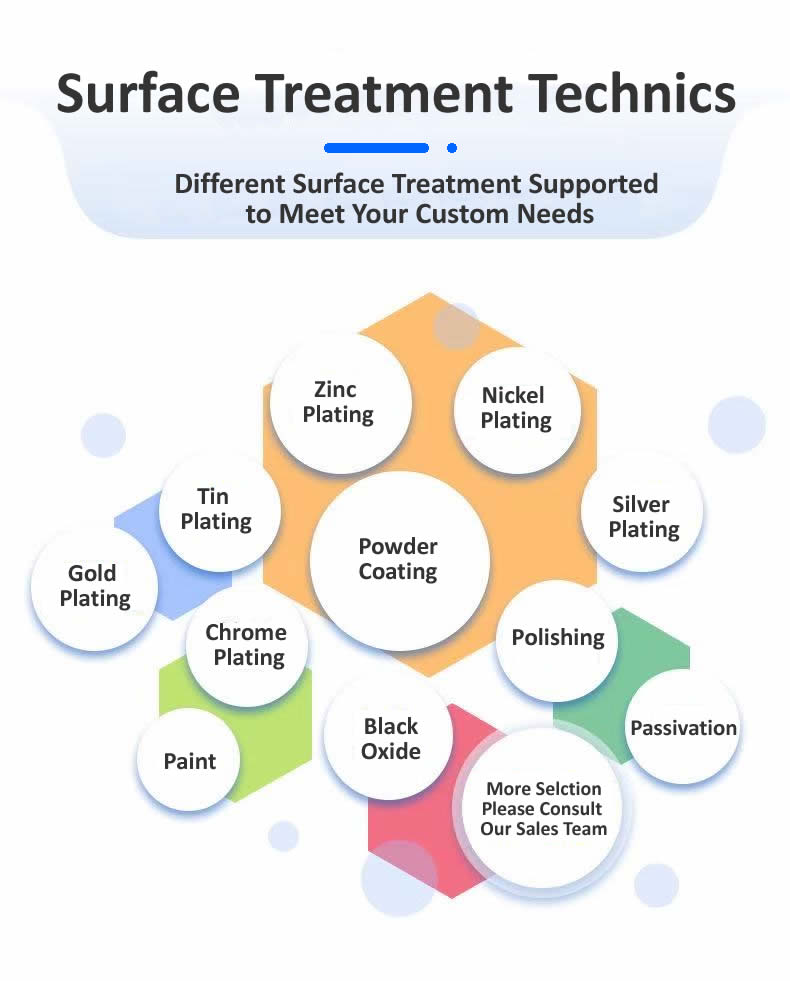

Pintakäsittelyt ja toissijaiset toimenpiteet

Monet räätälöidyt metalliosat vaativat leimauksen jälkikäsittelyn.Nuote Metallittarjoaa sisäisiä ja kumppanuuspalveluita.

Pinnoitus ja pinnoitus

Sinkkipinnoitus – keltainen, sininen tai kirkas passivointi

Nikkelöinti – Matta tai kirkas viimeistely

Tinaus – Juotettavuus ja korroosiosuojaus

Jauhemaalaus – RAL-värivaihtoehdot, paksuus 60-120µm

Anodisointi – alumiiniosat, kirkkaat tai värilliset (tyyppi II)

Musta oksidi – Teräsosat miedolla korroosionkestävyydellä ja häikäisynestolla

Mekaaniset toissijaiset toiminnot

Kierteitys ja kierretys (läpi- tai umpireiät)

Purseenpoisto ja reunan viimeistely

Niittaus ja laitteiston asettaminen (mutterit, nastat, erottimet)

Hitsaus (piste-, projektio- tai laserhitsaus)

Lämpökäsittely (stressiä lievittävä, hehkutus)

Mukautettujen leimattujen metalliosien sovellukset

Nuote Metallittoimittaa räätälöityjä leimattuja metalliosia eri teollisuudenaloille. Alla edustavia esimerkkejä.

Autot ja sähköajoneuvot

Akun liittimet

Kiinnityskannattimet antureille ja ohjausyksiköille

LVI-järjestelmän komponentit

Istuimen rungon vahvistukset

Suojatölkit EMI/RFI-suojaukseen

Elektroniikka ja tietoliikenne

RF-suojaussuojat ja -kehykset

Jäähdytyslevyt tehopuolijohteisiin

Akun koskettimet ja jousiklipsit

Runko ja sisäiset kannattimet palvelimille

Liitinkotelot (suojatut)

Lääketieteelliset laitteet

Kirurgisten instrumenttien komponentit

Istutettavat laitekotelot (sertifioiduilla materiaaleilla)

Diagnostiikkalaitteiden kiinnikkeet

Sterilointialustan sisäosat

Ortopediset laitteistoaihiot

Uusiutuva energia

Aurinkopaneelien kiinnitysklipsit ja kiskoliittimet

Invertterin runko ja sisäiset kiinnikkeet

Tuuliturbiinin anturin kiinnikkeet

Akkuenergian varastointijärjestelmän virtakiskot

Teollisuuden laitteet

Pumpun ja venttiilin komponentit

Vaihteiston välilevyt ja välilevyt

Kuljetinjärjestelmän oppaat

Ohjauspaneelin kotelot

Pneumaattiset jakotukkilevyt

Räätälöityjen leimattujen metalliosien laadunvarmistus – EEAT käytännössä

Nuote Metallitnoudattaa Googlen EEAT-periaatteita dokumentoitujen prosessien, sertifioidun asiantuntemuksen ja läpinäkyvän laaturaportoinnin avulla.

Kokemusta työkalusuunnittelusta

Työkaluinsinööreillämme on keskimäärin 15 vuoden kokemus meistisuunnittelusta. Käytämme CAD/CAM-ohjelmistoa (SolidWorks, AutoCAD) leimausjaksojen simulointiin ennen teräksen leikkaamista, mikä vähentää koeajoja jopa 40 %.

Prosessinhallinnan asiantuntemus

Ensimmäinen artikkelitarkastus (FAI) – Täydellinen mittaraportti ASME Y14.5:n mukaan

SPC-valvonta – Kriittiset mitat seurataan tuotantoajojen aikana

Materiaalin jäljitettävyys – Tehdassertifikaatit säilytetään jokaisesta kelaerästä

Prosessin mittaus – Karkaistut go/no-go-kiinnikkeet suurivolyymiisille osille

Auktoriteetti sertifioinnin kautta

ISO 9001:2015 – Laadunhallintajärjestelmä

IATF 16949 – Autoteollisuuden laatustandardi (saatavilla pyynnöstä)

RoHS & REACH – Kaikkien materiaalien vaatimustenmukaisuusasiakirjat

Konfliktimineraalien raportointi – Saatavilla asiakkaiden tarpeisiin

Luottamus läpinäkyvyyden kautta

Nuote Metallittarjoaa jokaiselle räätälöityjen leimattujen metalliosien lähetykselle:

Vaatimustenmukaisuustodistus (CoC)

Mittatarkastusraportti (mittausarvoineen)

Materiaalin sertifiointi (tehtaan testiraportti)

Valokuvia edustavista osista

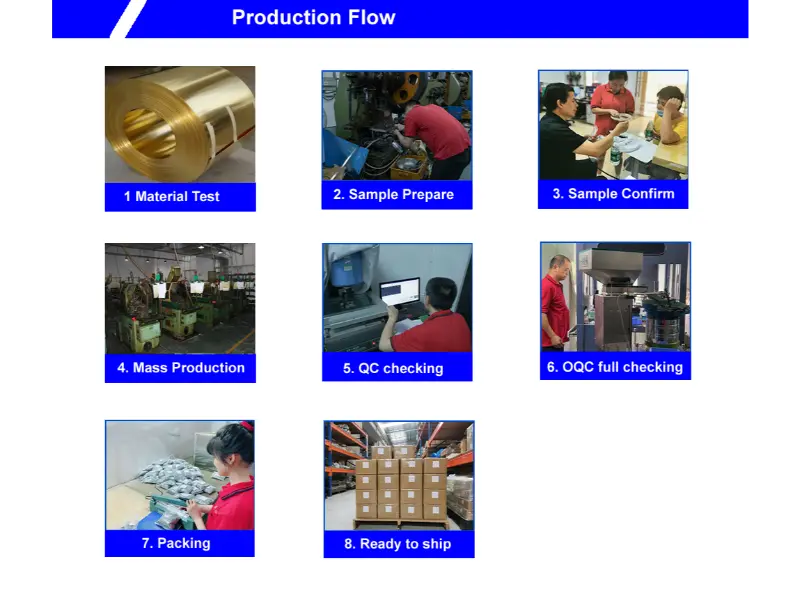

Mukautettu leimattujen metalliosien prosessi Nuote Metalsilla

Työnkulkumme takaa ennustettavuuden ja laadun konseptista toimitukseen.

Vaihe 1 – Suunnittelu ja DFM-tarkistus

Asiakas tarjoaa 2D-piirustuksen tai 3D-mallin (STEP, IGES tai PDF)

Insinöörimme tarkistavat toleranssit, säteet ja materiaalivalinnat

DFM-raportti lähetetään 2–3 arkipäivän kuluessa

Vaihe 2 – Työkalujen valmistus

Työkaluteräksen valinta (D2, A2 tai kovametalli suureen volyymiin)

Muottilevyjen, lävistysten ja irrotuslaitteiden CNC-työstö

Kokeilu näytemateriaalilla – ensimmäiset osat valmistetaan

Vaihe 3 – Näytteenotto ja hyväksyntä

Jopa 20 näytekappaletta toimitetaan ilman lisämaksua (hyväksytylle työkalulle)

Asiakas tarkastaa ja hyväksyy mitat

Kaikki ennen tuotantoa tehdyt suunnittelumuutokset

Vaihe 4 – Tuotanto ja laadunvalvonta

Täysi tuotantoajo PO-määrän mukaan

Prosessin aikana tehtävät tarkastukset määrätyin väliajoin (500-2000 kappaleen välein)

Lopullinen satunnaisotos per AQL (ANSI/ASQ Z1.4)

Vaihe 5 – Viimeistely ja toimitus

Suoritetut toissijaiset toiminnot (pinnoitus, kierteitys jne.)

Pakkaus asiakkaan toiveiden mukaan (bulkki, tarjotin, kela tai pussi)

Lähetys täydellisillä asiakirjoilla

Usein kysyttyjä kysymyksiä räätälöidyistä leimatuista metalliosista

Alla on yleisimmät Nuote Metalsin saamat tekniset tiedustelut koskien tilausleimattuja metalliosia.

Q1: Mikä on tyypillinen läpimenoaika räätälöityjen leimattujen metalliosien työkaluille ja ensimmäisille näytteille?

V: Toimitusajat riippuvat osan monimutkaisuudesta ja työkaluvaatimuksista. Yksinkertaisten räätälöityjen metalliosien, joissa on kertakäyttöiset tyhjennys- tai lävistystyökalut (yhdistemuotti), työkalujen valmistus kestää yleensä 15–20 arkipäivää. Ensimmäiset näytteet ovat saatavilla 3–5 päivää työkalun valmistumisen jälkeen. Monimutkaisten räätälöityjen metalliosien, jotka vaativat progressiivisia muotteja useilla asemilla (taivutus, veto, lyönti), työkalujen toimitusaika vaihtelee 25–40 työpäivää. Nuote Metals tarjoaa nopeutettuja työkaluja lisämaksusta – ota yhteyttä suunnittelutiimiimme kappalepiirustuksen kanssa tiettyä aikajanaa varten. Prototyyppityökalut (pehmeät työkalut alumiinilla tai miedolla teräksellä) voidaan valmistaa 7–10 päivässä pienimääräisiä validointiajoja varten ennen sitoutumista tuotantolaatuiseen työkaluteräkseen.

Q2: Mikä on mukautettujen leimattujen metalliosien vähimmäistilausmäärä (MOQ)? Pystytkö tekemään pieniä prototyyppiajoja?

V: Kyllä, Nuote Metals tukee sekä pienten määrien prototyyppien valmistusta että suuria määriä tuotantoa. Mukautettujen leimattujen metalliosien osalta, jotka vaativat uusia erikoistyökaluja, tyypillinen MOQ-määrämme on 5 000–10 000 kappaletta työkalukustannusten kuolettamiseksi. Kuitenkin prototyyppien tai pilottiajojen osalta tarjoamme joustavia määriä jopa 50–500 kappaletta väliaikaisesti pehmeällä työkalulla tai jopa laserleikkauksella (litteille osille ilman taivutusta). Yksinkertaisille räätälöidyille metalliosille, jotka voidaan valmistaa käyttämällä olemassa olevaa vakiotyökalukirjastoamme (esim. yleiset aluslevyn muodot, yksinkertaiset kiinnikkeet), MOQ:ta ei ole - hyväksymme tilaukset alkaen 100 kappaleesta. Lähetä piirustus räätälöityä tarjousta varten. Tarjoamme myös malliohjelman: työkalujen hyväksynnän jälkeen toimitamme jopa 20 näytekappaletta ilmaiseksi (asiakas maksaa lähetyksen).

Kysymys 3: Kuinka varmistan, että muokatuissa leimatuissa metalliosissani on mahdollisimman vähän purseita ja teräviä reunoja? Mitkä ovat tavalliset purseenpoistomenetelmäsi?

V: Purseenhallinta on kriittinen laatuparametri mukautetuille leimatuille metalliosille, varsinkin kun osia käsitellään tai kootaan johdotuksen kanssa. Nuote Metals käsittelee purseita kolmen lähestymistavan kautta. Ensinnäkin optimoimme muotin välykset – jokaista materiaalipaksuutta kohden pidämme 5–10 %:n väliset välykset per puoli, mikä minimoi purseen muodostumisen lähteellä. Toiseksi, useimmille räätälöityille metalliosille suoritamme mekaanisen purseenpoiston käyttämällä täryjumlaa, jossa on keraamisia tai muovisia materiaaleja, jolloin saadaan tasainen 0,05–0,15 mm:n säde. Kolmanneksi osille, jotka vaativat erittäin terävien reunojen poistoa (esim. lääketieteelliset tai elektroniikkasovellukset), tarjoamme käsin tai lämpöjäysteenpoistoa. Vakiopurseen korkeusrajamme on ≤ 0,1 mm materiaalipaksuudelle yli 1 mm ja ≤ 0,05 mm alle 1 mm materiaalille. Jos sovelluksesi vaatii jäysteettömiä reunoja (esim. kosketukseen ihon tai johdineristeen kanssa), määritä piirustukseen "ei teräviä reunoja" tai "reunasäde 0,1 mm", niin muokkaamme prosessiamme sen mukaisesti.

Kysymys 4: Mitä tietoja minun on annettava saadakseni tarkan tarjouksen mukautetuista leimatuista metalliosista?

V: Antaakseen tarkan tarjouksen räätälöidyistä metalliosista Nuote Metals vaatii seuraavat vähimmäistiedot. Ensin 2D-piirustus (PDF) tai 3D-malli (STEP, IGES tai SolidWorks), jonka mitat, toleranssit ja materiaali on määritetty. Toiseksi materiaalityyppi ja paksuus – jos olet epävarma, kuvaile käyttötarkoitusta (esim. "korroosionkestävä, samanlainen kuin ruostumaton 304, 1,5 mm"). Kolmanneksi arvioitu vuosi- tai tilausmäärä – työkalukustannusten poisto riippuu suuresti volyymista. Neljänneksi kaikki pinnan viimeistely- tai toissijaiset vaatimukset (pinnoitus, kierteitys, lämpökäsittely). Viidenneksi, kaikki laadun kannalta kriittiset ominaisuudet (esim. "reiän halkaisijan on oltava ±0,05 mm" tai "tasaisuus kriittinen"). Näiden tietojen avulla Nuote Metals tarjoaa tyypillisesti budjettitarjouksen 24 tunnin sisällä ja kiinteän tarjouksen työkaluerittelyllä 3–5 arkipäivän sisällä. Yksinkertaisia ​​räätälöityjä metalliosia varten voimme lainata käsin tehdystä luonnoksesta tai selkeästä valokuvasta ja mitat.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa räätälöityjä metalliosia varten?

Oikean leimauskumppanin valinta varmistaa mittojen yhdenmukaisuuden, kustannusten hallinnan ja toimitusketjun luotettavuuden. Nuote Metals tarjoaa:

Suunnittelutuki – DFM-analyysi ennen työkaluja

Omat työkalut – Ei ulkoistusviiveitä tai laatuyllätyksiä

Materiaalin joustavuus – Yli 20 metalliseosta varastossa

Ei MOQ:ta yksinkertaisille osille – Käytetään olemassa olevaa työkalukirjastoa

Nopea näytteenotto – 20 ilmaista näytettä hyväksytyillä työkaluilla

Maailmanlaajuinen kuljetus – lento- tai meritse Pohjois-Amerikkaan, Eurooppaan, Aasiaan ja muualle

Täysi jäljitettävyys – Materiaalitodistukset ja tarkastusraportit jokaisen lähetyksen yhteydessä

Ota yhteyttäNuote Metallittänään ladataksesi piirustuksesi tai keskustellaksesi mukautetun leimattujen metalliosien projektistasi.
