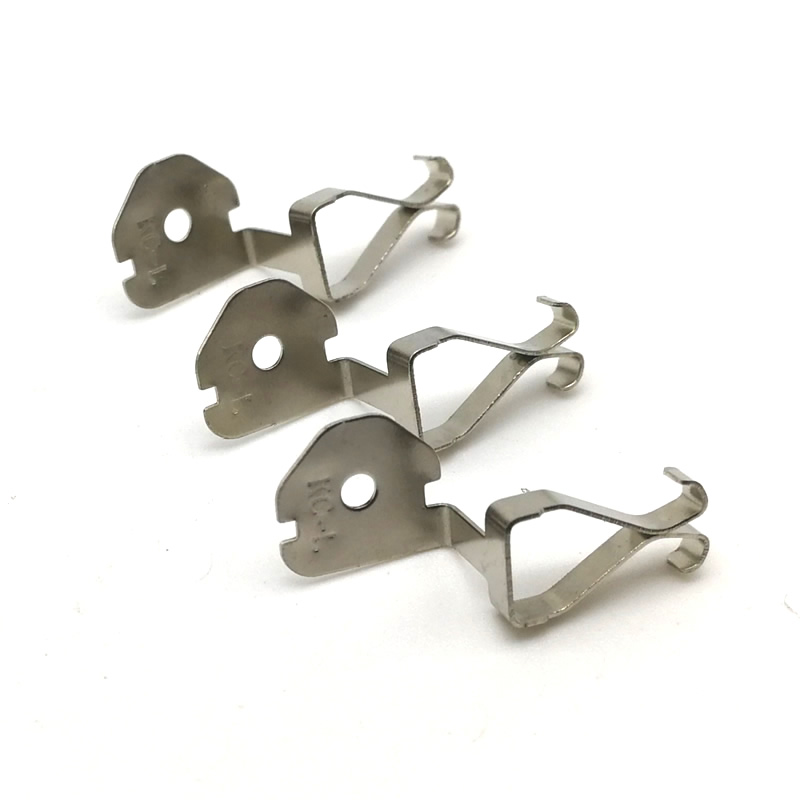

Ruostumattomasta teräksestä valmistetut leimausosat

Kosteudelle, kemikaaleille tai äärilämpötiloille alttiina olevien komponenttien materiaalin valinta on kriittinen.Ruostumattomasta teräksestä valmistetut leimausosattarjoavat korroosionkestävyyden ja mekaanisen lujuuden, joita tavallinen hiiliteräs ei voi verrata – tehden niistä standardin lääketieteellisissä, elintarvikejalostus-, merenkulku- ja arkkitehtonisissa sovelluksissa.

Nuote Metalliton erikoistunut valmistamaan ruostumattomasta teräksestä valmistettuja meistoosia austeniittisista (304, 316), ferriittisistä (430) ja martensiittisista (410, 420) laatuista. Leimausprosessimme on optimoitu voittamaan ruostumattoman teräksen kanssa työskentelyn ainutlaatuiset haasteet: työkarkaisu, korkea vetolujuus ja työkalujen kuluminen.

Mitä ovat ruostumattoman teräksen leimausosat?

Ruostumattomasta teräksestä valmistetut meistoosat ovat metalliosia, jotka on valmistettu syöttämällä ruostumatonta terästä olevaa kelaa tai -levyä räätälöidyillä muotteilla varustetun meistopuristimen läpi. Prosessi leikkaa, taivuttaa, muotoilee tai piirtää materiaalin valmiiksi muotoiksi.

Toisin kuin lievä teräs, ruostumattomasta teräksestä valmistetut leimausosat sisältävät vähintään 10,5 % kromia, joka muodostaa passiivisen oksidikerroksen, joka vastustaa ruostetta ja likaa. Tämä itsestään paraneva kerros tekee ruostumattomasta teräksestä ihanteellisen sovelluksiin, jotka vaativat puhtautta, pitkäikäisyyttä ja kestävyyttä aggressiivisille ympäristöille.

Nuote Metallitvalmistaa ruostumattomasta teräksestä valmistettuja leimausosia kolmeen pääperheeseen:

--Austeniittinen (304, 316) – Yleisin, ei-magneettinen, erinomainen muovattavuus

--Ferriittinen (430) – Magneettinen, edullisempi, hyvä korroosionkestävyys

--Martensiittinen (410, 420) – Kovettuu lämpökäsittelyllä, kulutusta kestävä

Miksi valita Nuote Metals ruostumattoman teräksen leimausosiin?

Materiaaliosaaminen

Ruostumaton teräs käyttäytyy eri tavalla kuin hiiliteräs. Nuote Metalsin insinöörit ymmärtävät:

Työkarkaisuaste – 304 ruostumaton teräs kovettuu nopeasti muotoilun aikana, mikä vaatii huolellista työkalun suunnittelua ja voitelua

Takaisinjousiominaisuudet – Korkeampi myötöraja tarkoittaa, että ruostumaton teräs palaa alkuperäiseen muotoonsa enemmän kuin pehmeä teräs

Pysyvät taipumukset – Ruostumaton teräs voi tarttua työkalupintoihin paineen alaisena, vaativissa kiillotetuissa muotteissa ja erityisissä pinnoitteissa

Erikoistyökalut ruostumattomalle teräkselle

Ruostumattomasta teräksestä valmistettujen leimausosien suulakkeissamme on:

Kovametalli tai D2-työkaluteräs – Kestää ruostumattoman teräksen hankausta

TiN- tai TiCN-pinnoitteet – Vähentää kitkaa ja hankausta

Reilut säteet – Estää halkeilun mutkissa

Tarkkuusvälykset – 8–12 % per puoli (verrattuna 5–8 %:iin miedolla teräksellä)

Nuote Metallitin ruostumattoman teräksen leimausosien tekniset tiedot

Saatavilla ruostumattoman teräksen laatuja

Ulottuvuusominaisuudet

Nuote Metallittuottaaruostumattomasta teräksestä valmistetut leimausosatlaajalla kokoalueella.

Ruostumattoman teräksen leimausprosessit

Mekaaniset ominaisuudet leimaamisen jälkeen

Huomautus: ruostumattomasta teräksestä valmistetut meistoosat voivat kovettua muotoilun aikana. Määritä "hehkutettu leimaamisen jälkeen", jos vaaditaan pehmeää tilaa.

Pintakäsittely ruostumattomasta teräksestä valmistetuille meistoosille

Nuote Metallittarjoaa useita jälkileimausviimeistelyjä ulkonäön tai toiminnan parantamiseksi.

Mekaaninen viimeistely

Pinnoitteet ja käsittelyt (harvinainen ruostumattomalle teräkselle, mutta saatavilla)

Ruostumattomasta teräksestä valmistettujen leimausosien sovellukset

Nuote Metallit -tarvikkeetruostumattomasta teräksestä valmistetut leimausosathygieniaa, kestävyyttä ja korroosionkestävyyttä vaativille teollisuudenaloille.

Lääketiede ja terveydenhuolto

Kirurgisten instrumenttien kahvat ja leuat (leimatut aihiot)

Ortopedisten implanttien testikomponentit

Sterilointialustalla rei'itetyt levyt

Diagnostiikkalaitteiden runko

Sairaalasänkytarvikkeet ja salvat

Ruoan ja juoman jalostus

Kuljetinhihnan ketjun lenkit

Pumpun kalvon pidikkeet

Sekoittimen terän kiinnityskannattimet

Täyttösuuttimen komponentit

Saniteettiputkien puristimet ja laipat

Meri ja offshore

Veneen kiinnitystelineet ja saranat

Kannen laitteiston taustalevyt

Pakojärjestelmän puristimet (316 luokka)

Suolaveden suodatinkotelot

Offshore-alustan sähkökotelon osat

Autot ja hyötyajoneuvot

Pakosarjan tiivisteet

Polttoainejärjestelmän kiinnikkeet

Turbon lämpösuojat

Pyyhkijän varren osat (430 ruostumatonta)

Kuorma-auton sängyn kiinnitysrenkaat

Kemian ja teollisuuden

Venttiilin toimilaitteen kiinnikkeet

Pumpun kulutuslevyt

Suodatinkotelon tuet

Laboratoriolaitteiden kotelot

Painemittarin komponentit

Ruostumattoman teräksen leimausosien laadunvarmistus – EEAT käytännössä

Nuote Metallitsoveltaa tiukkoja ruostumattomaan teräkseen liittyviä laatuprotokollia.

Kokemusta työkarkaisutyöstä

Leimausinsinööreillämme on yli 10 vuoden kokemus austeniittisista ruostumattomista teräksistä. Käytämme elementtianalyysiä (FEA) ennustaaksemme ohenemista ja halkeilua mutkissa ja säädämme muotin geometriaa vähimmäispaksuuden säilyttämiseksi.

Korroosionestauksen asiantuntemus

Ruostumattomasta teräksestä valmistettaville meistoosille, jotka on tarkoitettu vaativiin ympäristöihin, tarjoamme:

Suolasumutestaus (ASTM B117) – 200 - 1000 tuntia laadusta riippuen

Passivointitarkistus – Kuparisulfaatti- tai ferroksyylitesti ASTM A967:n mukaan

Rakeiden välinen korroosiotesti – hitsatuille ruostumattomille osille (ASTM A262)

Auktoriteetti standardien kautta

Ruostumattomasta teräksestä valmistetut leimausosamme ovat:

ASTM A240/A240M – Standardi ruostumattomalle levylle/levylle

ISO 9001:2015 – Laadunhallinta

ISO 13485 – Lääketieteellisten laitteiden laatu (saatavilla pyynnöstä)

FDA-yhteensopivuus – Elintarvikkeiden kanssa kosketuksiin joutuviin sovelluksiin (materiaalisertifiointi)

Luottamus jäljitettävyyden kautta

Jokainen Nuote Metalsin ruostumattomasta teräksestä valmistettujen leimausosien erä sisältää:

Myllyn testitodistus (MTC) – Kemialliset ja mekaaniset ominaisuudet

Tarkastusraportti – Avainmitat ja todelliset mitatut arvot

Passivointitodistus (jos käytössä) – Päivämäärä, menetelmä, testitulos

Näyteosat – 10 kappaletta toimitetaan ennen tuotannon vapauttamista

Ruostumattoman teräksen leimausosien yleisiä haasteita ja kuinka Nuote Metals ratkaisee ne

Usein kysyttyjä kysymyksiä ruostumattoman teräksen leimausosista

Alla on yleisimmät Nuote Metalsin saamat tekniset tiedustelut liittyenruostumattomasta teräksestä valmistetut leimausosat.

Q1: Mitä eroa on ruostumattoman teräksen 304 ja 316 välillä ruostumattomasta teräksestä valmistettujen leimausosien välillä? Kumpi minun pitäisi valita?

V: Tärkein ero on molybdeenipitoisuus. 304 ruostumaton sisältää 18 % kromia ja 8 % nikkeliä, mikä tarjoaa erinomaisen yleisen korroosionkestävyyden. 316 lisää 2–3 % molybdeeniä, mikä parantaa merkittävästi kloridien (suolavesi, jäänpoistosuolat, valkaisuaine) kestävyyttä. Sisätiloissa tai makeassa vedessä käytettäviin ruostumattomasta teräksestä valmistettuihin meistoosiin 304 on riittävä ja taloudellisempi. Nuote Metals suosittelee 316:ta meriympäristöön, rannikkoulkokäyttöön, klorideja käsitteleviin kemianlaitoksiin tai suolaliuoksilla suoritettavaan ruoan prosessointiin. Huomaa, että 316 on noin 15–20 % kalliimpi kuin 304 ja sen muovattavuus on hieman heikompi (vaatii runsaamman taivutussäteen). Jos ruostumattomasta teräksestä valmistetut leimausosat hitsataan, suosittelemme 304L tai 316L (vähähiiliset versiot) herkistymisen ja rakeiden välisen korroosion estämiseksi lämpövaikutusalueella.

Q2: Kuinka Nuote Metals estää ruostumattomien teräsosien leimaamisen? Miksi turvotus on ongelma?

V: Galling on ruostumattoman teräksen materiaalin kylmähitsaus siirtoa muotin pinnalle. Se johtuu siitä, että ruostumattoman teräksen passiivinen oksidikerros voi särkyä paineen alaisena, mikä mahdollistaa paljaan metallin välisen kosketuksen. Rappaus aiheuttaa karkeita osien pintoja, mittojen ajautumista ja mahdollisen muotin rikkoutumisen. Nuote Metals estää tunkeutumisen sisäänruostumattomasta teräksestä valmistetut leimausosatkolmen menetelmän kautta. Ensinnäkin käytämme kovametallisuuttimia, jotka on kiillotettu Ra-arvoon 0,1 µm tai parempaan – tasaisemmat pinnat vähentävät tarttumispisteitä. Toiseksi levitämme PVD-pinnoitteita (TiN tai TiCN) stansseihin ja muotoilutyökaluihin, mikä luo kovan, vähäkitkaisen esteen. Kolmanneksi valitsemme kloorittomat ääripainevoiteluaineet, jotka on suunniteltu erityisesti austeniittista ruostumatonta terästä varten. Suuren volyymin ruostumattomasta teräksestä valmistetuille meistoosille toteutamme myös automaattisia mikrovoitelujärjestelmiä, jotka levittävät tuoretta öljyä jokaisella vedolla. Jos ryppyjä esiintyy edelleen, sisäänrakennetut anturimme havaitsevat lisääntyneen kuorintavoiman ja pysäyttävät puristuksen automaattisesti.

Q3: Voitko tuottaa ruostumattomasta teräksestä valmistettuja leimausosia, joissa ei ole purseita leikatuissa reunoissa? Mikä on normaali jäysteen korkeus?

V: Purseettomat reunat ovat teknisesti mahdottomia tavanomaisella meistolla, koska leikkaus jättää aina pienen kohoavan harjanteen toiselle puolelle. Nuote Metals kuitenkin hallitsee purseita tiukasti. Normaali hyväksymisrajamme ruostumattomasta teräksestä valmistettujen stanssausosien osalta on jäysteen korkeus ≤ 5 % materiaalin paksuudesta (esim. enintään 0,05 mm 1,0 mm paksulle materiaalille). Sovelluksiin, joissa ei käytännössä tarvita purseita (esim. osat, jotka koskettavat ihmiskudosta tai herkkä johdineristys), tarjoamme toissijaisen jäysteenpoiston käyttämällä täryvää rumpua (poistaa ≤0,02 mm:n purseet ja lisää hieman reunasädettä) tai sähkökiillotusta (liuottaa kemiallisesti mikropurseet ja parantaa pinnan viimeistelyä). Määritä piirustuksessasi "ei teräviä reunoja" tai "jäysteen korkeus enintään 0,03 mm". Suuren volyymin ruostumattomasta teräksestä valmistetuille meistoosille, joissa purseet eivät ole hyväksyttäviä, voimme suositella hienosammennusta (vaihtoehtoinen prosessi) tai toissijaista hiontaa, vaikka molemmat lisäävät kustannuksia. Ota yhteyttä Nuote Metalsiin ja kerro purserajavaatimuksestasi toteutettavuusarviointia varten.

Q4: Tarvitsevatko ruostumattomasta teräksestä valmistetut leimausosat passivointia leimaamisen jälkeen? Milloin sitä vaaditaan?

V: Passivointi on kemiallinen käsittely, joka poistaa vapaat rautahiukkaset pinnastaruostumattomasta teräksestä valmistetut leimausosat. Leimauksen aikana työkalut voivat siirtää mikroskooppisia rautahiukkasia osalle. Nämä rautahiukkaset voivat ruostua ja muodostaa punaisia ​​värjäytymiä, jotka heikentävät korroosionkestävyyttä. Passivointi liuottaa nämä hiukkaset vahingoittamatta alla olevaa kromia sisältävää ruostumatonta terästä. Nuote Metals suosittelee passivoimista ruostumattomasta teräksestä valmistettaville leimausosille, joita käytetään lääkinnällisissä laitteissa, elintarvikkeiden kanssa kosketuksissa, meriympäristöissä tai kaikissa sovelluksissa, joissa ruostevärjäytyminen ei ole hyväksyttävää. ASTM A967 edellyttää passivoimista myös tietyissä lääketieteellisissä ja ilmailun eritelmissä. Sisätiloissa käytettävien yleisten teollisuuden ruostumattomasta teräksestä valmistettujen leimausosien (esim. kiinnikkeet, puristimet, kotelot) passivointi on usein valinnaista. Voimme toimittaa osia leimatuna tai passivoituna. Passivointilinjamme käyttää sitruunahappoa (ympäristöystävällinen) ja sisältää ASTM A967:n mukaisen tarkastustestin.

Miksi tehdä yhteistyötä Nuote Metalsin kanssa ruostumattoman teräksen leimausosissa?

Oikean ruostumattomasta teräksestä valmistettujen stanssausosien toimittajan valitseminen vaatii asiantuntemusta materiaalin käyttäytymisestä, työkalujen suunnittelusta ja jälkikäsittelystä. Nuote Metals tarjoaa:

10+ vuotta erityisesti ruostumattoman teräksen leimaamista

Varastossa olevat arvot – 304, 304L, 316, 316L, 430, 410, 301

Oma passivointi – sitruunahappolinja verifiointitestauksella

Toleranssit ±0,05 mm – kriittisissä ominaisuuksissa

Volyymit 1 000 - 5 000 000+ kappaletta

Ilmainen DFM-arviointi – Uusille ruostumattomasta teräksestä valmistettujen leimausosien malleille

Näyteohjelma – 20 ilmaista kappaletta tuotantotyökaluista

Täysi jäljitettävyys – Tehdastodistukset ja tarkastusraportit jokaisen tilauksen yhteydessä

Ota yhteyttäNuote Metallittänään ladataksesi piirustuksesi tai keskustellaksesi ruostumattomasta teräksestä valmistettujen leimausosien vaatimuksista.
