Puoliontot niitit

Tiedät sen uppoamisen tunteen. Puristin laskeutuu alas, niitti kiinnittyy - ja kuulet räjähdyksen. Tai vielä pahempaa, et kuule mitään, mutta kolmen kuukauden kuluttua kenttävika tulee takaisin. Osa meni läpi. Liitos löystyi. Asiakas on tyytymätön.

Asia on tässä: useimmiten se ei ole sinun syytäsi. Käytät oikeaa materiaalia. Puristimesi on kalibroitu. Muotoilu näyttää tukevalta paperilla. Joten miksi tehdäpuoliontot niitit– joita joskus kutsutaan puoliputkimaisiksi, puoliputkimaisiksi tai onttopäisiksi niiteiksi – epäonnistuvat jatkuvasti tuotannossa?

Annan minun opastaa sinut läpi, mitä olemme oppineet tehdessämme miljoonia Nuote Metalsilla. Ei katalogista. Todellisilta asiakkailta, jotka tulivat meille samoilla ongelmilla, joita kohtaat.

70 %:n sääntö (ja miksi se muuttaa kaiken)

Kiinteä niitti tarvitsee noin 3,5 tonnia voimaa asettaakseen 5 mm:n varren. Puoliontto niitti? Noin 1,0-1,2 tonnia. Se on 70 % vähemmän voimaa.

Mitä se oikeastaan ​​tarkoittaa tuotantolinjallasi?

• Vähemmän stressiä työkaluihisi– Puristimesi kestää pidempään, etkä vaihda stansseja niin usein.
• Vähemmän stressiä materiaaleihisi– Jos työskentelet ohuiden metallien, muovien tai herkkien kokoonpanojen kanssa, tuo 70 %:n vähennys on ero puhtaan liitoksen ja halkeilevan osan välillä.
• Nopeammat syklit– Kevyemmät painallukset pyörivät nopeammin. Vähemmän aikaa per niitti lisääntyy nopeasti, kun käytät 50 000 kappaletta.

Mutta tässä on saalis: ontelon on oltava oikea. Liian matala, ja taistelet edelleen kiinteitä niittivoimia vastaan. Liian syvä ja puristus heikko. Nuote Metalsilla pidämme ontelon syvyyttä 45–55 % tynnyrin pituudesta – makea kohta, jossa ontto seinämä rullaa puhtaasti halkeilematta.

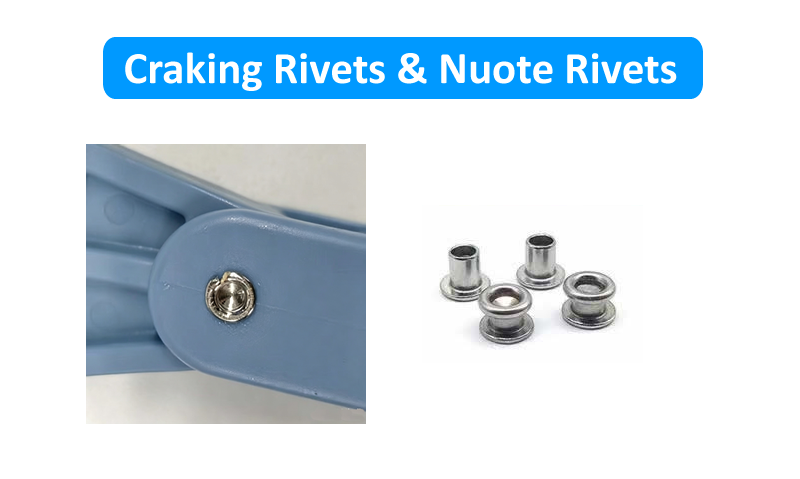

Yleisin kysymys, jonka saamme: "Miksi niitini halkeilevat?"

Kuulemme tämän ainakin kahdesti viikossa. Asiakas soittaa turhautuneena, koska heidän niitinsä halkeavat asettamisen aikana. Tässä on mitä olemme löytäneet:

Ongelma 1: Materiaali on väärä sovellukselle.

Ruostumaton teräs kovettuu nopeasti. Se on vahva, mutta ei anteeksiantava. Jos asetat ruostumatonta terästä tiiviiseen reikään korkealla paineella, metalli työstö kovettuu ennen kuin se ehtii rullata – ja se halkeilee. Vaihtaminen vähähiiliseen teräkseen tai messinkiin ratkaisee ongelman usein välittömästi. Ne ovat taipuisampia eivätkä taistele samalla tavalla.

Ongelma 2: Ontelon syvyys on liian syvä.

Jos onkalo ylittää 55 % piipun pituudesta, jäljelle jäävä seinämä on liian ohut tukemaan vierintäliikettä. Metalli taittuu rullauksen sijaan. Mittaamme ontelon syvyyden jokaisessa ensimmäisessä artikkelissa ja voimme säätää sen 45–50 %:iin, jos sovelluksesi sitä tarvitsee.

Ongelma 3: Asetusvoima on liian suuri.

Käytät puolionttoa mallia, mutta asetat sen kiinteäksi. Kiinteät niitit tarvitsevat voimaa. Nämä vaativat hienovaraisuutta. Jos puristin on asetettu liian korkealle, ontto seinä halkeilee. Suosittelemme vähentämään voimaa 30 %, kun vaihdat kiinteästä puolionttoon – säädä sitten sieltä.

Ongelma 4: Tynnyrin pituus on liian lyhyt.

Tämä on yllättävän yleinen. Tynnyrin pituuden tulee olla 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos se on liian lyhyt, ontto osa pohjautuu ennen kuin puristus muodostuu, ja saat heikon liitoksen. Lähetä meille materiaalipino, niin suosittelemme tarkan pituuden.

Aito: 250 000 niittiä, ei halkeamia

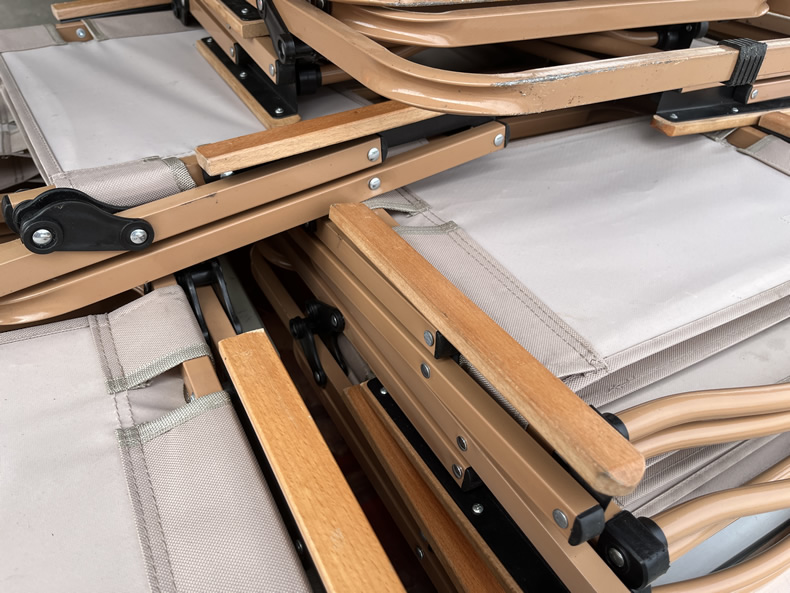

Työskentelimme viime vuonna huonekaluvalmistajan kanssa. He tekivät kokoontaitettavia tuoleja ja käyttivät saksisaranoihin kiinteitä niittejä. Hylkäysprosentti oli 6–7 prosenttia. Kiinteät niitit repivät nylonholkkeja. He tarvitsivat ratkaisun, jonka avulla he voivat pitää tuotantonopeudensa ilman osien roskaamista.

Toimitimme sinkityt teräksiset puoliontot niitit - 4,0 mm varsi, 7,0 mm pyöreä pää, 10,0 mm piipun pituus. Onkalo pudotti asetusvoimansa 3,5 tonnista 1,0 tonniin. Halkeamat pysähtyivät. Täysin.

He testasivat 1 000 kappaletta 500 tuolilla, suorittivat 50 000 säätösykliä, eikä niissä ollut yhtään vikaa. He tilaavat nyt 250 000 puolionttoniitiä vuodessa Nuote Metalsilta, ja niiden hylkäysaste on alle 0,3 %.

Toinen: 300 000 niittiä alumiinitelineisiin

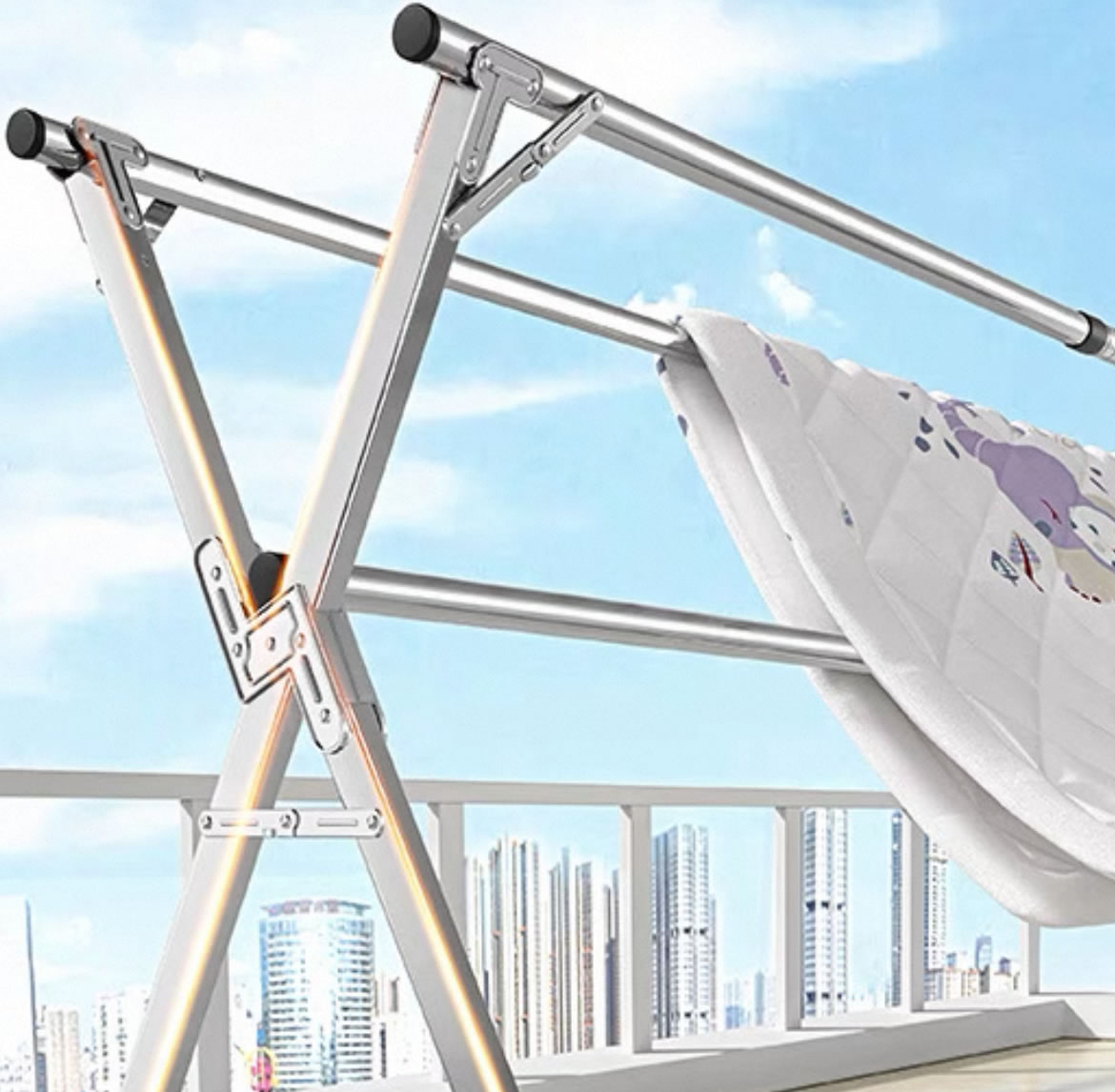

Alumiinisella kuivaustelineen valmistajalla oli erilainen ongelma. Niiden kiinteät alumiininiitit toimivat – mutta kokoonpanolinja oli hidas. Suuri asetusvoima merkitsi huolellista puristusasetusta, ja mahdolliset kohdistusvirheet vääristävät ohutta letkua.

Annoimme heille alumiiniset puoliontot niitit: 4,0 mm varsi, 7,0 mm pyöreä pää, 10,0 mm piipun pituus. Yksinkertainen viimeistely. Ei mitään hienoa.

Asetusvoima putosi 60 %. Vääristymä katosi. Asennusnopeus nousi 35 %. He testasivat 1 000 niittiä 500 telineessä, suorittivat 10 000 taittosykliä 15 kg:n kuormalla, eikä niissä ollut löystymistä. Nyt he tilaavat meiltä 300 000 kappaletta vuodessa.

Mitä todella teemme

Nuote Metalsin puoliontot niitit ovat saatavilla:

• Varren halkaisijat:1,5-8,0 mm
• Materiaalit: Vähähiilinen teräs, ruostumaton teräs (304/316), messinki (C2680), kupari (C11000), alumiini (5052/5056)

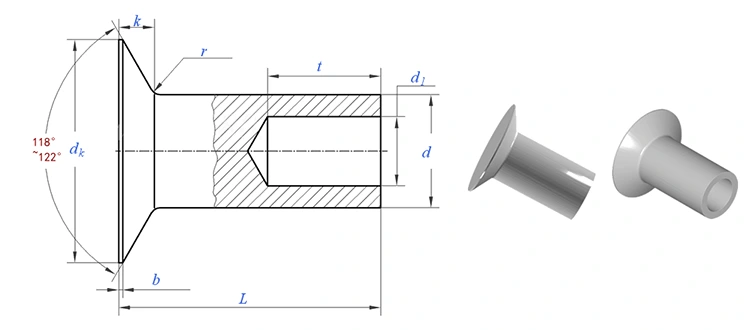

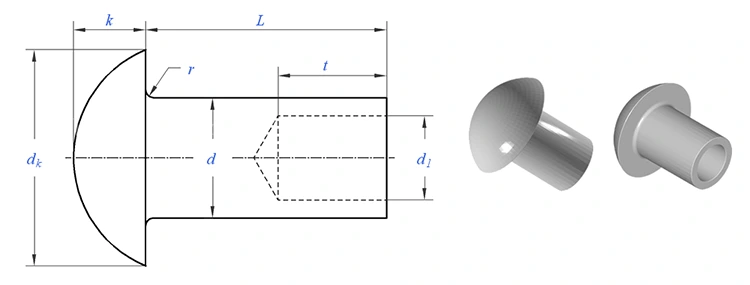

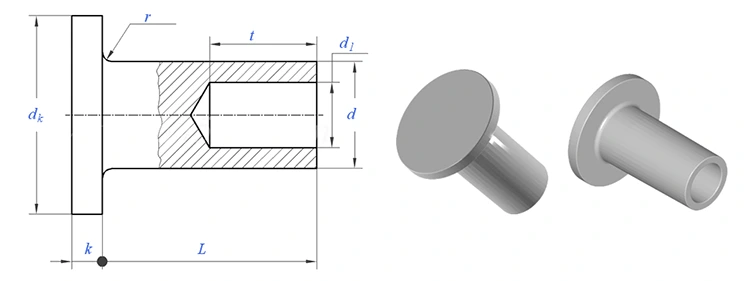

• Pään tyylit:Pyöreä, litteä, soikea, ristikko, pannu, universaali, sieni, upotettu
• Viimeistely:Sinkitty, musta oksidi, passivoitu, lakattu, nikkelipinnoitettu, vanhentunut, anodisoitu, tavallinen

Kaikki mukautetut pituudet. Ei mitään hyllyltä. Koska jokainen sovellus on erilainen.

Prosessi: mitä tarkistamme ja miksi

Emme tee erätestausta satunnaisesti. Jokainen erä käy läpi tämän:

• Saapuva lanka – Halkaisija ja kovuus tarkastettu ennen tuotantoa. Spektrometri tarkistaa materiaalin koostumuksen. Jos kela on spesifikaation ulkopuolella, hylkäämme sen ennen kuin se osuu puristimeen.
• Ensimmäinen artikkeli – 10 niittiä mitattuna optisella vertailulaitteella. Jokainen mitta tarkistettu – varsi, pää, piipun pituus, ontelon syvyys.
• Valmistuksessa – 5 niittiä joka 500 kappaletta. Kriittiset mitat tarkastettu digitaalisilla jarrusatulalla. Mikä tahansa ajautuminen pysäyttää puristimen.
• Kiinnitystesti – Asetimme 3 kappaletta todellisen materiaalisi näytteeksi joka 2.000 kappaletta. Tarkistamme kiinnikkeen symmetrian, tiiviyden ja halkeamien varalta.
• Loppulajittelu – 100 % optinen tarkastus. AQL-näyte tarkistettu manuaalisesti.

Toleranssit, joita pidämme:

Mitä saat tilauksen yhteydessä

Kun niittisi saapuvat, saat täydellisen tietueen:

• Materiaalitodistus – Kemiallinen koostumus ja vetoominaisuudet alkuperäisestä kelasta. Jäljitettävissä lämpönumeroon.
• Tarkastuslomake – 10 niitin todelliset mitat erästäsi. Ei "toleranssin rajoissa" - todelliset luvut.
• Valmistustodistus – Pinnoitteen paksuus tarkistettu XRF:llä (tarvittaessa).
• Vaatimustenmukaisuusasiakirja – Laadunvarmistuspäällikkömme allekirjoittama, yksilöllinen eränumero.

Säilytämme kopioita viisi vuotta. Sinun pitäisi myös pitää omasi.

Kolme kysymystä, jotka todella saamme

K: "Mitä eroa puoliontolla ja puoliputkimaisella on?"

V: Ei mitään. Ne ovat sama tuote. Kaksi nimeä samalle kiinnikkeelle – niitti, jonka pyrstössä on matala ontelo. Jotkut toimialat käyttävät yhtä termiä, jotkut toista. Teemme molemmat.

K: "Voinko käyttää näitä ulkona?"

V: Kyllä, oikealla viimeistelyllä. Ulkokäyttöön suosittelemme:

• Ruostumattomasta teräksestä (304 tai 316) puoliontot niitit passivoimalla viimeistelyllä pysyvää korroosionkestävyyttä varten
• Sinkitty teräs keltaisella kromaatilla takaa 96 tunnin suolaroiskeenkestävyyden
• Alumiini eloksoidulla viimeistelyllä kevyille ulkoasennuksille

K: "Kuinka valitsen oikean piipun pituuden?"

V: Tynnyrin pituus = materiaalipinon paksuus + 1,5–2,0 mm. Jos liität kaksi 2 mm:n levyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Liian lyhyt ja puristus heikko. Liian pitkä, ja tynnyri rypistyy. Lähetä meille materiaalipino, niin suosittelemme tarkan pituuden.

Nuote Metals – Dongguan, Kiina. ISO 9001:2015 sertifioitu. Ilmaisia ​​näytteitä saatavilla. Ota meihin yhteyttä ja kerro teknisistä tiedoistasi – vastaamme 24 tunnin kuluessa työkaluhinnasta (jos on), kappalehinnasta ja toimitusajasta.
