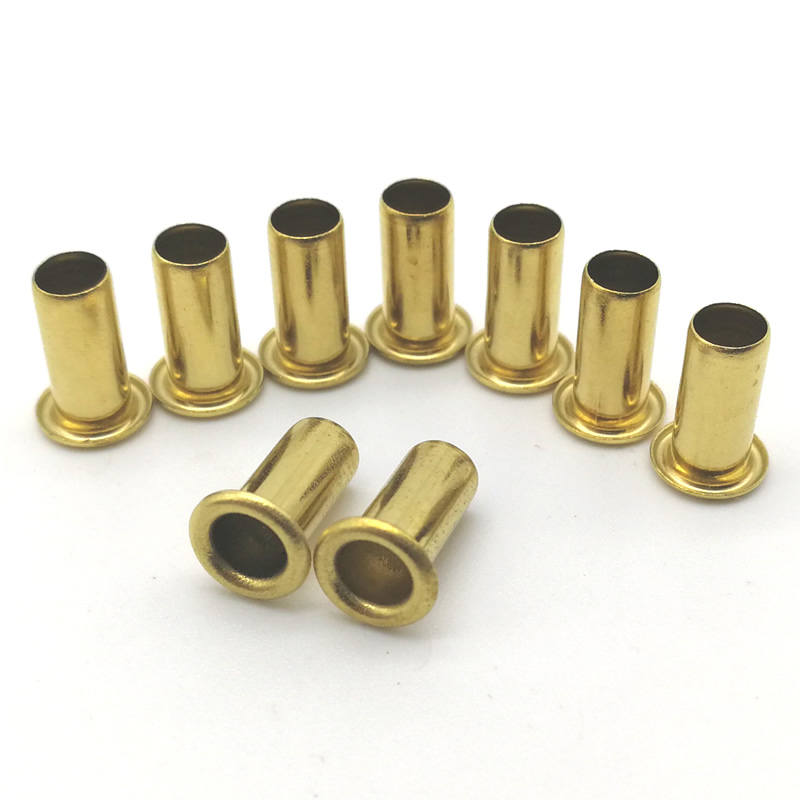

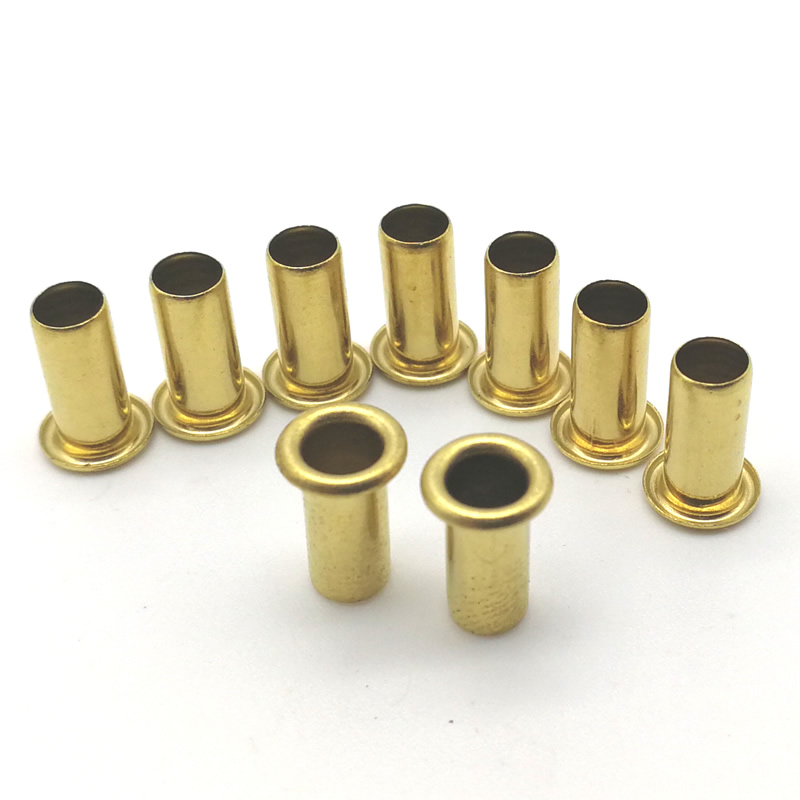

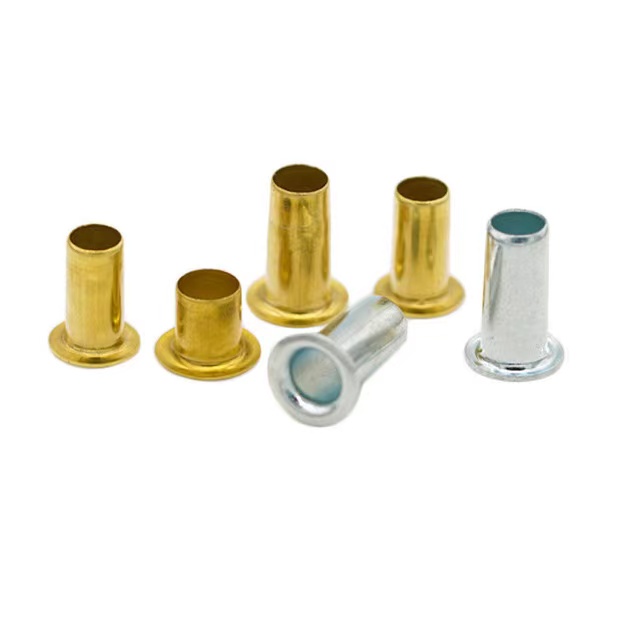

Rei'itetty silmukka

Tämä komponentti tarjoaa yksinkertaisen, pysyvän ratkaisun kankaan, nahan tai ohuen metallilevyn reikien vahvistamiseen. Toisin kuin vedetyt tai putkimaiset vaihtoehdot, alävistetty silmukkamuodostetaan suulakepuristamalla tynnyri litteästä kiekosta – tuloksena on saumaton, purseeton osa, joka soveltuu suuren volyymin kokoonpanoon.

Nuote Metallitnoudattaa tiukkaa seitsemän vaiheen valmistusprotokollaa jokaisessa tilauksessa materiaalin hankinnasta lopputarkastukseen. Tässä oppaassa käsitellään prosessiamme, materiaalivaihtoehtojamme, mittatietojamme ja läpinäkyviä laatukäytäntöjämme.

Reaalimaailman sovellukset

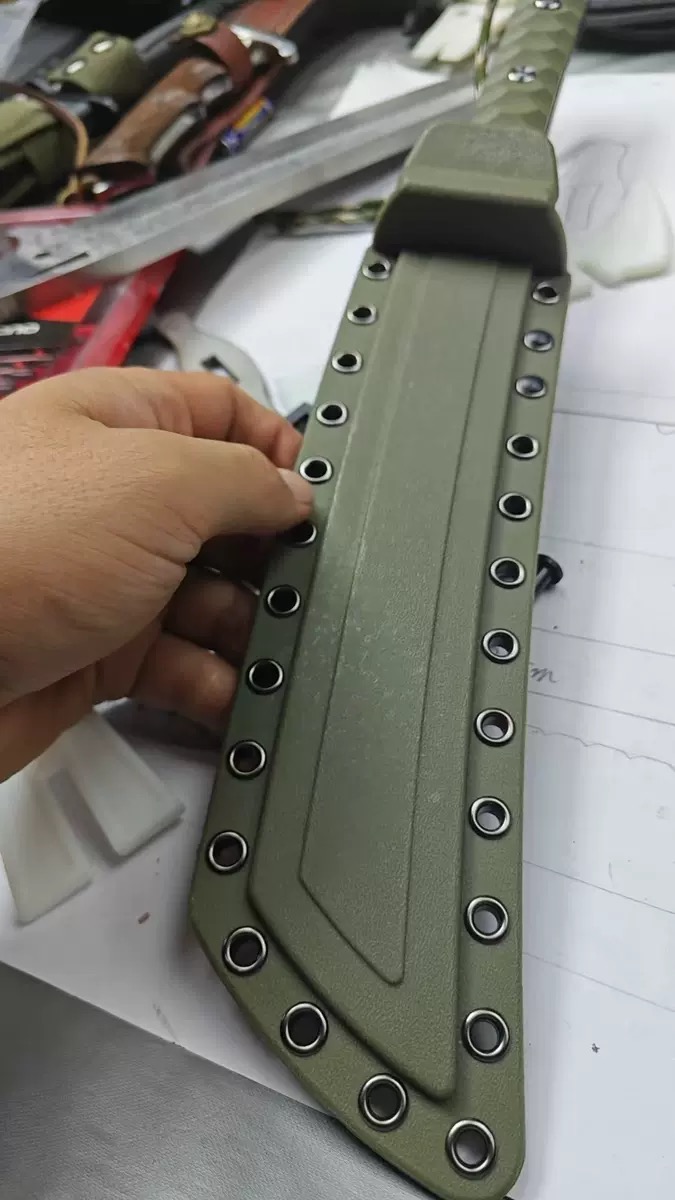

Tapaus 1 – Leluveitsen koristekoristeet (ABS-muovi, messinkirei'itetty silmukka)

Lasten lelujen valmistaja halusi lisätä leikkiveitsisarjaansa realistisen, ensiluokkaisen ilmeen. Suunnittelu vaati pieniä metallipisteitä terän ja kahvan ympärille jäljittelemään niittien ulkonäköä todellisessa työkalussa. Nämä korostukset olivat puhtaasti koristeellisia – eivät kantavia. Vaatimukset olivat: kiiltävä, lapsille turvallinen, helppo asentaa ja riittävän turvallinen selviytyäkseen kovasta leikistä.

Toimitimme messingistä rei'itetyt silmukkakomponentit (3 mm sisähalkaisija, 6 mm ulkolaippa, 2 mm lyhyt piipun pituus, lakattu pinta). Matala piippu antoi silmukan istua lähes samassa tasossa ABS-pintaa vasten. Kirkas messinkiviimeistely antoi lelulle huippuluokan, "aito" ilmeen. Koska rei'itetyssä silmukassa ei ole teräviä purseita, se läpäisi kaikki sormenpurkaustestit. Suosittelemme yksinkertaista lämpöpaalu-asennusta: lämmitä silmukkaa hieman ja paina se valmiiksi muotoiltuun syvennykseen. 10 000 pudotus- ja iskusyklin jälkeen mikään koristeellisista silmukoista ei ollut löystynyt tai pudonnut pois. Asiakas käyttää nyt messinkisiä rei'itettyjä silmukoitamme neljässä lelumallissa tunnusomaisena design-elementtinä.

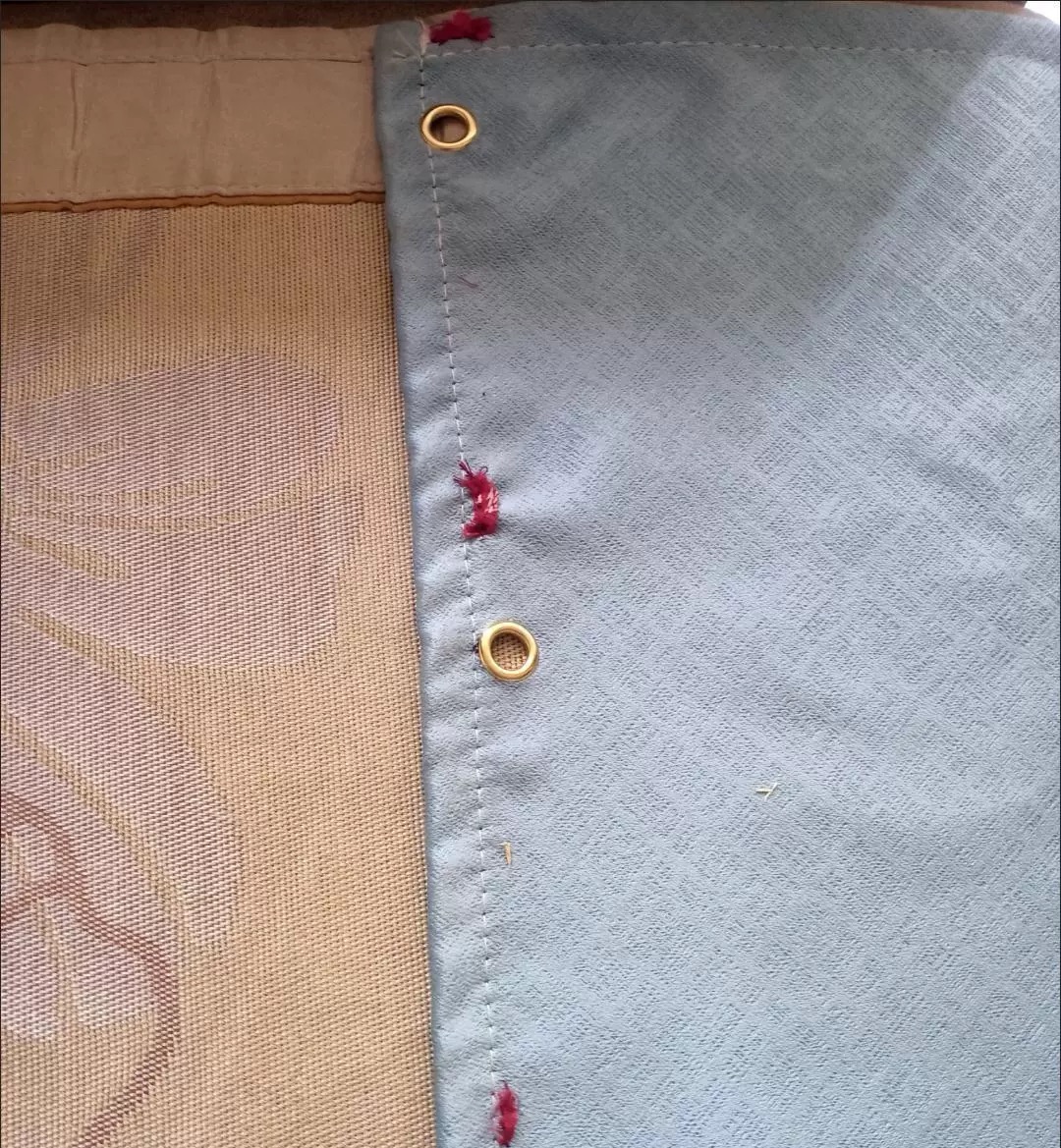

Tapaus 2 – Suojapeitteen kiinnityskohta

Teollinen pressuvalmistaja tarvitsi korroosionkestävän silmukan raskaiden kuorma-autojen kansiin, jotka olivat alttiina tien suolalle ja sateelle. Aiemmat alumiinisilmukat deformoituivat suuren jännityksen vaikutuksesta ja syöpyivät yhden talven jälkeen. Ne vaativat vahvemman, ruosteenkestävän ratkaisun, joka kesti 200 kg:n vetovoiman.

Suosittelemme messingistä rei'itettyjä silmukoita (sisähalkaisija 8 mm, ulkolaippa 15 mm, piipun pituus 8 mm, lakattu pinta). Messinkimateriaali tarjosi erinomaisen korroosionkestävyyden ulko-olosuhteissa, mutta pysyi helposti kovettavissa. Rei'itetyn silmukan saumaton piippu rullasi tiukasti PVC-kangasta vasten estäen läpivedon. Leveä messinkilaippa jakoi kuorman tasaisesti, mikä eliminoi muodonmuutoksen. Kahden vuoden kenttäkäytön jälkeen 5 000 pressussa ei raportoitu yhtään vikaa. Asiakas on sittemmin muuttanut kaikki raskaat suojukset messingisiksi rei'itetyiksi silmukoiksimme.

Voimme valmistaa erilaisia ​​silmukoita

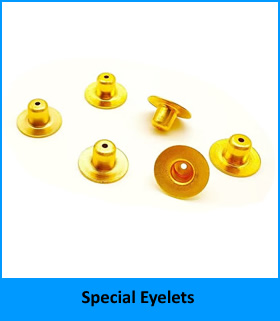

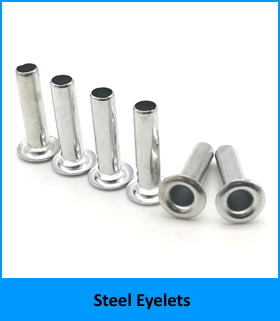

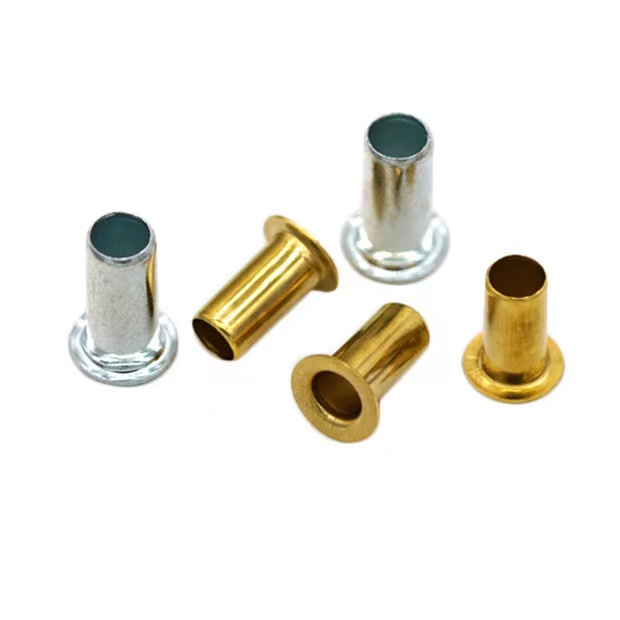

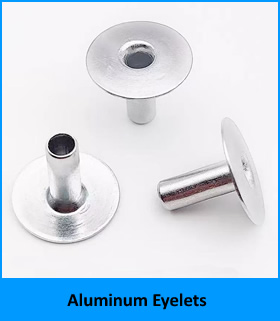

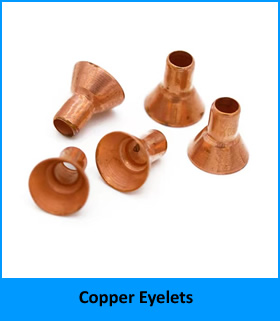

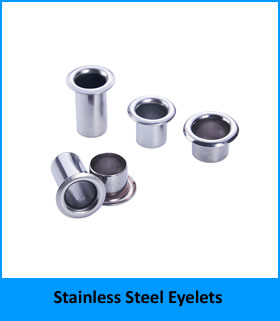

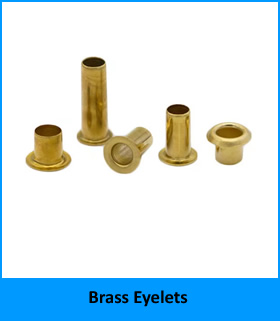

Nuote Metallitvalmistaa erilaisia ​​silmukoita, kuten messinkisilmukoita, terässilmukoita, ruostumattomasta teräksestä valmistettuja silmukoita, alumiinisilmukoita, kuparisilmukoita ja erikoissilmukoita.





Tekniset parametrit – Materiaalit ja mitat

Tarjoamme näitä silmukoita neljässä materiaaliperheessä.

Materiaalivaihtoehdot

Materiaali	Arvosanat	Tyypillinen viimeistely	Korroosionkestävyys
Messinki	C26000	Lakattu, antiikki, nikkeli	Hyvä (sisä/meri)
Vähähiilinen teräs	SPCC, Q195	Sinkitty (kirkas/sininen/keltainen)	Kohtalainen hyvä
Alumiini	5052, 1100	Kirkas tai värillinen anodisoitu	Hyvä (suolasuihku 100+ tuntia)
Ruostumaton teräs	304, 316	Passivoitu, helmipuhallettu	Erinomainen (merellinen/kemiallinen)

Vakiomitta-alue

Sisähalkaisija (mm)	Ulkolaippa (mm)	Piipun pituus (mm)	Pitoalue (mm)
3.0	6,0 – 6,5	3,4,5	1,0 - 3,5
4.0	7,5 - 8,0	4,5,6	1,5 - 4,5
5.0	9,0 – 10,0	5,6,7	2,0 – 5,5
6.0	10.5-11.5	6,7,8	2,5 - 6,5
8.0	13.5 - 15.0	7,8,10	3,0 - 8,0
10.0	16.0 – 18.0	8,10,12	3,5 - 10,0

Itse asiassa meillä on varastossa yli 3000 eri kokoista silmukkaa, tässä vain muutamia kokoja.

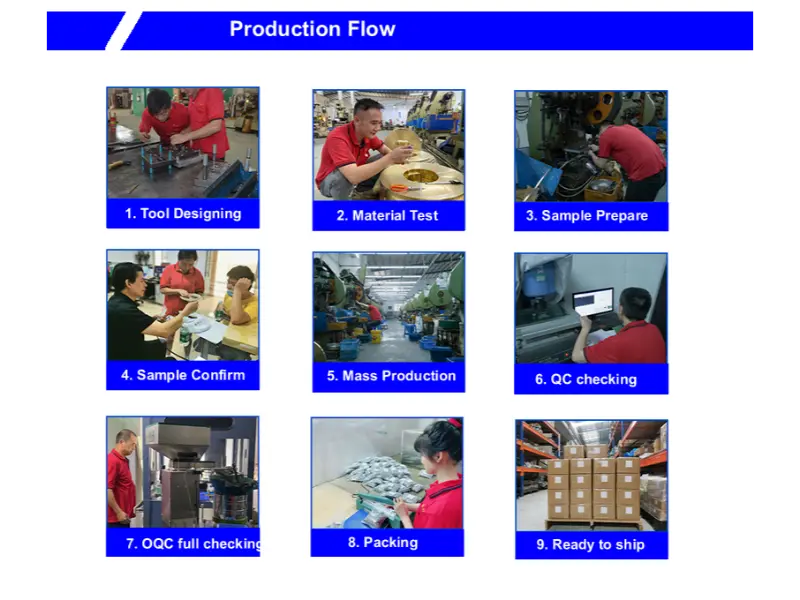

Seitsemänvaiheinen tuotantoprosessi

Noudatamme tätä työnkulkua jokaisessa erässä.

Askel askeleelta raaka-aineesta valmiiseen osaan

1. Materiaalin hankinta– Sertifioidut messingistä, teräksestä, alumiinista tai ruostumattomasta teräksestä valmistetut kelat ostetaan hyväksytyiltä tehtailta. Jokainen kela on merkitty lämpönumerolla ja -asteella.
2. Materiaalin tarkastus– Saapuvat kelat testataan spektrometrillä kemiallisen koostumuksen tarkistamiseksi. Paksuus tarkistetaan lasermikrometrillä.
3. Työkalujen mukauttaminen tai asennus– Uusia mittoja varten suunnittelemme ja koneistamme kovametalliprogressiivisia muotteja (toimitusaika 15–25 päivää). Vakiokokoille teknikot asentavat ja kohdistavat olemassa olevan muotin.
4. Ensimmäinen artikkelin tarkastus– Puristimessa on 20–50 näytekappaletta. Laadunvarmistustiimimme mittaa kaikki mitat (ID, OD, piipun pituus, laipan paksuus). Näytteet lähetetään asiakkaalle hyväksyttäväksi.
5. Massatuotanto– Hyväksynnän jälkeen puristin käy 200–600 iskua minuutissa ja tuottaa jopa 30 000 komponenttia tunnissa. Prosessin aikana tehtävät tarkastukset tehdään 2 000 kappaleen välein.
6. Alihankintana tehty pinnoitus (tarvittaessa)– Teräs- tai messinkiosat, jotka vaativat sinkki-, nikkeli- tai antiikkiviimeistelyn, lähetämme erät sertifioiduille pinnoituskumppaneillemme. Pinnoitteen paksuus on tarkistettu XRF:llä.
7. Lopullinen lähtevä tarkastus– Valmiit erät lajitellaan 100 % optisesti kriittisten mittojen mukaan. Satunnainen näyte (AQL 1.0) otetaan täysimittaisen ja vetotestin varmentamista varten. Jokaisen lähetyksen mukana toimitetaan vaatimustenmukaisuustodistus.

Tämä seitsemän vaiheen työnkulku varmistaa, että jokainenlävistetty silmukkatehtaalta lähteminen täyttää lupaamamme toleranssit ja materiaaliominaisuudet.

Katso vediomme saadaksesi tietää, kuinka teemme silmukoita

Laadunvarmistus ja sertifioinnit

Ylläpidämme seuraavaa jokaiselle erälle:

• Sertifioinnin laajuus
• ISO 9001:2015 Täydellinen laadunhallintajärjestelmä
• RoHS (2011/65/EU) Lyijy, kadmium, elohopean rajat (SGS-testattu)
• REACH-SVHC-ilmoitus (nykyinen luettelo)
• Konfliktimineraalit Kongon demokraattisessa tasavallassa vapaa ilmoitus

Jokainen lähetys sisältää myllytestitodistuksen, mittatarkastusraportin, pinnoitteen paksuustodistuksen (jos sellainen on) ja allekirjoitetun vaatimustenmukaisuustodistuksen.

Läpinäkyvät käytännöt

• Näytekäytäntö – 20 ilmaista kappaletta mihin tahansa vakiokokoon (asiakas maksaa toimituskulut)
• Minimitilausmäärä – 2 000 kappaletta teräkselle/messingille; 5000 ruostumattomasta teräksestä/alumiinista
• Toimitusaika – 5–7 arkipäivää varastossa oleville kooille; 12–15 päivää räätälöityihin viimeistelyihin
• Työkalumaksut – Ei mitään vakiotunnuksille ja piipun pituuksille
• Palautuspolitiikka – vialliset osat vaihdetaan veloituksetta

Nuote Metallitei veloita uudelleenkelpoisuudesta tai uudelleennäytteenotosta, jos toleranssit eivät täyty.

Usein kysytyt kysymykset

K1: Mitä eroa on rei'itetyn silmukan ja putkimaisen niitin välillä?

V: Suurin ero on siinä, kuinka jokainen on valmistettu. Meidänlävistetty silmukka(kutsutaan myös syvävedetyksi silmukaksi) muodostetaan litteästä metallilevystä progressiivisella syvävetoprosessilla: lävistetään aihio, vedetään se kuppiin ja lopuksi lävistetään pohja reiän luomiseksi. Tämä johtaa saumattomaan, yksiosaiseen komponenttiin, jossa on sileä piippu eikä liitoksia. Putkimainen niitti sitä vastoin alkaa metalliputkesta (saumattomasta tai hitsatusta). Putki leikataan sopivan pituiseksi, sitten toinen pää rullataan tai suunnataan laipan muodostamiseksi. Koska se käyttää esivalmistettua letkua, putkimaisessa niitissä voi olla näkyvä sauma (jos se on hitsattu) ja sen seinämä on tyypillisesti ohuempi kuin saman halkaisijan omaava vedetty silmukka. Suosittelemme rei'itettyä silmukkaa sovelluksiin, jotka vaativat puhdasta, purseetonta porausta ja maksimaalista ulosvetovastusta pehmeissä materiaaleissa (nahka, kangas, muovi). Suuren volyymin ja edulliseen metalli-metallikiinnitykseen, jossa näkyvä sauma on hyväksyttävä, putkimainen niitti voi riittää.

Kysymys 2: Voidaanko ruostumattomasta teräksestä valmistettuja rei'itettyjä osia valmistaa halkeilematta?

V: Kyllä, mutta erityisillä säätimillä. Ruostumaton teräs (erityisesti 304) kovettuu nopeasti suulakepuristuksen aikana. Käytämme kiillotettua kovametallimuovausleistiä ja monivaiheista ekstruusiota (kolme kevyttä iskua yhden raskaan iskun sijaan) halkeilun estämiseksi. Käytetään myös tehokasta klooritonta voiteluainetta. Jos piipun pituus on suurempi kuin 1,5 × ID, suosittelemme välihehkutusta tai vaihtamista ruostumattomaan 316-teräkseen. Ruostumattomien versioiden sisäinen hylkäysprosenttimme on 0,6 % – alan keskiarvon alapuolella.

Q3: Kuinka valitsen oikean piipun pituuden rei'itetylle silmukalle, kun materiaalipino sisältää vaahtoa tai pehmustetta?

V: Mittaa pinon paksuus todellisessa puristuspaineessa (ei levossa). Valitse sitten piipun pituus, joka ylittää puristetun paksuuden 1,0–1,5 mm. Jos vaahto esimerkiksi puristuu 5 mm:stä 2 mm:iin alle 2 kg/cm², käytä 3,0–3,5 mm:n piipun pituutta. Nuote Metals tarjoaa näytesarjoja, jotka sisältävät useita tynnyrin pituuksia, jotta voit testata klipsien muodostumista todellisella materiaalillasi. Tarjoamme myös ilmaisen pitoetäisyyslaskimen – lähetä meille materiaalipinotietosi suositusta varten.

Miksi valita meidät

• Neljä materiaaliperhettä – messinki, teräs, alumiini, ruostumaton (304/316)
• Omat työkalut – vakiokoot eivät veloita ulkopuolisia meistikuluja
• 100 % optinen lajittelu – eliminoi mittojen vastaiset osat
• Ilmainen näyteohjelma – testaa sopivuus ennen tuotantomäärien tilaamista
• Täysi jäljitettävyys – MTC-, CoC- ja pinnoitusraportit jokaisen tilauksen yhteydessä

Ota yhteyttäNuote Metallittänään pyytää näytepakettia tai vaatimustenmukaisuuspakettia.
