Miksi putkimaiset niitit ovat älykäs valinta nopeaan, luotettavaan ja kustannustehokkaaseen kokoonpanoon?

Kun kokoonpanolinjalla on liitettävä tuhansia komponentteja tunnissa, jokainen sekunti ja jokainen sentti on tärkeä. Kiinteät niitit ovat vahvoja, mutta hitaita kovettuvat. Ruuvit ja mutterit aiheuttavat löystyviä osia ja tärinän löystymisen vaaraa. Putkimaiset niitit tarjoavat todistetun keskipolun: ne asennetaan nopeasti, pysyvät turvallisesti ja maksavat vähemmän kuin useimmat vaihtoehdot. Nuote Metals on valmistanut miljoonia putkimaisia ​​niittejä teollisuudelle, joka vaatii tasaista laatua suurella nopeudella.

Tämä opas kattaa kaiken, mitä ammattilaisen tarvitsee tietää putkimaisista niiteistä – perusmäärittelyistä edistyneisiin valintakriteereihin.

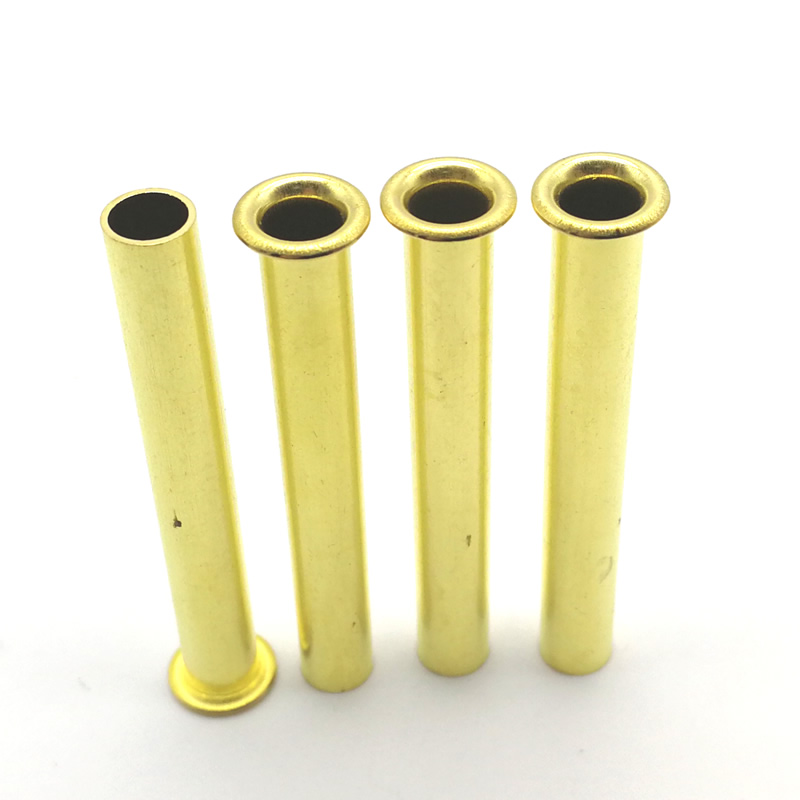

Mitä ovat putkimaiset niitit? Selkeä määritelmä

Putkimainen niitti on pysyvä mekaaninen kiinnike, jonka toisessa päässä on esimuotoiltu pää ja ontto varsi, joka ulottuu joko osittain tai kokonaan rungon läpi. Ontto osa pienentää metallitilavuutta, joka joutuu vääntymään asennuksen aikana, jolloin niitti voidaan asettaa huomattavasti pienemmällä voimalla kuin saman halkaisijan omaava kiinteä niitti.

Putkimaisten niittien ydinominaisuudet

Onttovarsirakenne: Vähentää säätövoimaa 30–60 % kiinteisiin niitteihin verrattuna

Pysyvä liitos: Valssattu liitos ei löysty tärinän vaikutuksesta

Kaksipuolinen pääsy vaaditaan: Niitin molempiin päihin on päästävä käsiksi säätöä varten

Nopeat sykliajat: Jopa 150–200 kappaletta minuutissa automatisoiduissa laitteissa

Puhdas viimeistely: Rullattu pyrstö luo sileän, purseettoman pinnan

Nuote Metallitvalmistaa sekä täysputkimaisia ​​että puoliputkimaisia ​​niittejä, jolloin asiakkaat voivat valita tarkan lujuus-voimasuhteen, jota heidän käyttötarkoituksensa vaativat.

Täysputkimaiset vs. puoliputkiniitit – tärkeimmät erot

Monet ostajat käyttävät termiä putkimaiset niitit laajasti, mutta tekniset tiedot edellyttävät tarkan eron täysputkimaisten ja puoliputkimaisten mallien välillä.

Ominaisuus	Täysi putkimainen niitti	Puoliputkimainen niitti
Ontto syvyys	100 % varren pituudesta	20–40 % varren pituudesta (vain hännänpää)
Asetusvoima	Alin (40–60 % vähemmän kuin kiinteä)	Kohtalainen (30–50 % vähemmän kuin kiinteä)
Leikkausvoima	50-70 % kiinteää niittiä	80-95 % kiinteää niittiä
Tyypillisiä sovelluksia	Pehmeät materiaalit, koristelistat, kevyet kokoonpanot	Jarrupäällysteet, saranat, huonekalut, keskiraskaat nivelet
Materiaalin paksuusalue	Ohut tai keskikokoinen (0,5–4,0 mm pino)	Keskipaksu (1,0–8,0 mm pino)

Molemmat tyypit kuuluvat putkimaisten niittien luokkaan. Nuote Metals suosittelee täysputkimaista pienkuormitettaviin ja nopeisiin töihin ja puoliputkimaisia, joissa vaaditaan parempaa rakenteellista eheyttä.

Putkimaisten niittien päätyylit ja kokoonpanot

Nuote Metallitvalmistaa putkimaisia ​​niittejä eri muotoisina pään muotoina, jotka sopivat erilaisiin kokoonpanovaatimuksiin ja esteettisiin mieltymyksiin.

Yleiset päätyylit

Pään tyyli	Ulkonäkö	Paras sovellus
Litteä pää	Matala profiili, leveä laippa	Pelti, muovikotelot, jarrupalat
Soikea pää	Hieman kupera, sileä lopputulos	Huonekalut, matkatavarat, näkyvät ulkoliitokset
Upotettu pää	Huuhtele pinnan kanssa	Ilmailupaneelit, elektroniikkakotelot
Pyöreä pää	Korkea kupu, klassinen niitti look	Raskaat koneet, maatalouskoneet
Ristikon pää	Erittäin leveä laakeripinta	Pehmeät materiaalit (puu, nahka, kumi)

Mukautetut konfiguraatiot saatavilla

Olkapäätyyppi: Porrastettu varsi kääntö- tai välikappaletoimintoja varten

Porrasniitit: Säädettävä varren halkaisija monikerroksisille pinoille

Spurniitit: Alapuolella pienet piikit pehmeiden materiaalien puremista varten

Materiaalit ja viimeistelyt putkimaisille niiteille

Putkimaisten niittien suorituskyky riippuu suuresti materiaalivalinnasta.Nuote Metallittarjoaa täyden valikoiman metalleja ja pintakäsittelyjä.

Perusmetallivaihtoehdot

Vähähiilinen teräs (C1008, C1010): Erittäin luja, taloudellinen, vaatii pinnoituksen korroosionkestävyyden vuoksi. Käytetään autoteollisuudessa ja yleisessä teollisuudessa.

Ruostumaton teräs (304, 316): Erinomainen korroosionkestävyys, korkea kestävyys. Ihanteellinen meri-, lääketieteellisiin ja elintarvikejalostuslaitteisiin.

Alumiini (1100, 5056, 6061): Kevyt, luonnollisesti korroosionkestävä. Yleistä ilmailu- ja kulutuselektroniikassa.

Messinki (C2600, C2700): Hyvä johtavuus, houkutteleva kullan väri. Käytetään sähköliittimissä ja koristeellisissa laitteissa.

Kupari: Ylivoimainen sähkön- ja lämmönjohtavuus. Löytyy muuntajista, maadoituskomponenteista ja lämmönvaihtimista.

Pintakäsittelyt

Valmis	Ominaisuudet	Tyypillinen käyttö
Sinkkipinnoitus	Peruskorroosiosuojaus, alhaiset kustannukset	Autojen sisäosat, laitteistot
Nikkelöinti	Kirkas, sileä, kohtalainen korroosionkestävyys	Näkyvä elektroniikka, koristekiinnikkeet
Tinapinnoitus	Juotettava pinta	Sähköliitännät, piirilevykokoonpanot
Passivointi	Vain ruostumattomalle teräkselle, poistaa vapaan raudan	Lääketieteelliset laitteet, puhdastilojen laitteet
Anodisointi	Alumiinille, kova kulutusta kestävä kerros	Ilmailu, ulkoiluvarusteet

Putkimaisten niittien tärkeimmät toimialat ja sovellukset

Koskaputkimaiset niitittarjoavat nopean kiinnittymisen ja luotettavan kiinnityksen, niitä käytetään monilla valmistussektoreilla. Nuote Metals on toimittanut nämä kiinnikkeet seuraaviin käyttötarkoituksiin.

Autoteollisuus

Jarrukenkä- ja jarrupalakokoonpanot

Kytkin päin olevat kiinnikkeet

Turvavyön kiinnityspisteet

Sisäverhoilun kiinnitys

LVI-pellin liitokset

Huonekalut ja puuntyöstö

Tuolin ja pöydän rungon liitokset

Laatikon liukuniitaus

Taittuva mekanismi kääntyy

Verhoilunauhat

Kulutustavarat ja matkatavarat

Matkalaukun kahvan kiinnikkeet

Kannettavan tietokoneen ja tabletin saranakokoonpanot

Keittiökoneiden kotelot

Sähkötyökalun kotelon niitit

Elektroniikka ja sähkö

Rele- ja kytkinliittimet

Muuntajan sydämen kiinnitys

Akun liitännät

PCB-tuen erot

Lääketieteelliset laitteet

Ortopediset kannattimet

Kirurgisten instrumenttien nivelet

Sairaalasänkyjen säätömekanismit

Diagnostiikkalaitteiden rungot

Nahka- ja tekstiilituotteet

Vyön reikien vahvistukset

Laukun ja repun hihnan kiinnitys

Satula- ja ratsastustarvikkeet

Kangas- ja pressurengasvahvistus

Putkimaisten niittien käytön edut

Miksi valmistajat valitsevatputkimaiset niititylikiinteät niitit, sokeat niitit tai kierrekiinnikkeet? Nuote Metals korostaa seuraavia etuja.

Etu	Selitys
Pieni asennusvoima	30–60 % vähemmän kuin kiinteät niitit, mikä vähentää käyttäjän väsymistä ja työkalujen kulumista
Nopea asetus	Automatisoidut järjestelmät voivat asentaa 150–200 niittiä minuutissa
Pysyvä nivel	Ei lanka löystymistä tärinän tai syklisen kuormituksen vaikutuksesta
Puhdas ulkonäkö	Rullattu häntä on sileä ja tasainen, ei teräviä reunoja
Materiaalin säästö	Ontto muotoilu käyttää vähemmän raaka-ainetta kuin kiinteät niitit
Ei toissijaista laitteistoa	Aluslevyjä, muttereita tai lukkoaluslevyjä ei tarvita
Helppo silmämääräinen tarkastus	Oikein muotoiltu rulla näkyy välittömästi

Kuinka valita oikea putkimainen niitti kokoonpanoa varten

Oikeiden putkimaisten niittien valintaan kuuluu viiden keskeisen parametrin arviointi.

1. Materiaalipinon paksuus

Mittaa kaikkien liitettävien kerrosten kokonaispaksuus

Täysputkimaisille niiteille: Pituus = pinon paksuus + 0,5–1,0 mm

Puoliputkimaiset niitit: Pituus = pinon paksuus + 0,8–1,2 × varren halkaisija

2. Kuormavaatimukset

Leikkauskuormat: Puoliputkimaiset niitit ovat suositeltavia

Vetokuormat (ulosveto): Täysputkimaiset niitit suurilla laipoilla

Sekakuormat: Puoliputkimainen ristikkopäällä

3. Ympäristöolosuhteet

Sisäkuiva: Sinkitty teräs

Ulkoilman kosteus: ruostumaton teräs tai anodisoitu alumiini

Altistus suolavedelle: 316 ruostumaton teräs tai messinki

Korkea lämpötila (yli 150°C): Teräs tai ruostumaton teräs

4. Tuotantomäärä

Äänenvoimakkuus	Suositeltu asetustapa
Matala (alle 5 000)	Manuaalinen tai pneumaattinen puristin
Keskikokoinen (5 000–50 000)	Pneumaattinen tai servopuristin
Korkea (yli 50 000)	Täysautomaattinen niittausjärjestelmä

5. Reiän valmistelun laatu

Reiän halkaisijan tulee olla 0,05–0,10 mm suurempi kuin niitin varsi

Purseettomat reiät estävät halkeilua rullan muodostuksen aikana

Yli 1,5 mm paksuille materiaaleille suositellaan purseenpoistoa molemmilta puolilta

Parhaat asennuskäytännöt putkimaisille niiteille

Oikea asetus on välttämätöntä putkimaisten niittien odotetun suorituskyvyn saavuttamiseksi.Nuote Metallitsuosittelee seuraavaa prosessia.

Vaiheittainen asennus

Valmistele reikä – Poraa tai meistä oikea halkaisija; poista kaikki purseet

Asenna niitti – Aseta pää käsiksipäästävää puolta vasten, ontto häntä ulkoneva

Tue päätä – Käytä tasaista tai koveraa alasinta, joka sopii pään muotoon

Käytä aksiaalista voimaa – Käytä niittipuristinta, vasaratyökalua tai automaattista asetinta

Tarkkaile rullaa – Onton hännän tulee käpristyä ulospäin tasaisesti halkeilematta

Tarkista liitos – Rullatun pään tulee olla tasainen ja koskettaa tiiviisti materiaalia

Yleisiä asennusvirheitä ja ratkaisuja

Vika	Todennäköinen syy	Korjaustoimet
Murtunut rulla	Liiallinen voima tai niitti liian kova	Vähennä asetuspainetta; tarkista materiaalin kovuus
Ei-keskirulla	Väärin kohdistettu lävistys tai taipunut niitti	Kohdista työkalut uudelleen; tarkista niitin suoruus
Riittämätön rulla	Niitti liian lyhyt tai voima liian alhainen	Lisää niitin pituutta tai asetuspainetta
Litistetty rulla	Liian korkea voima tai alasin väärin	Vähennä voimaa; käytä oikeaa alasinprofiilia
Halkaistu varsi	Liian pieni reikä tai niitti liian suuri	Tarkista reiän halkaisija ja niitin toleranssi

Nuote Metallittarjoaa yksityiskohtaiset asetustaulukot ja työkalusuositukset jokaiselle niitin koko- ja materiaaliyhdistelmälle.

【putkimaiset niitit】 FAQ – Yleisiin kysymyksiin vastattu

Q1: Mitä eroa onputkimaiset niititja sokeat niitit (pop-niitit)?

V: Tärkein ero on asennuksen pääsy. Putkimaiset niitit vaativat pääsyn liitoksen molemmille puolille: toinen puoli tukee päätä, toinen muodostaa rullatun hännän. Pimeän niitit (kutsutaan usein popniiteiksi) on suunniteltu yksipuoliseen asennukseen: ne työnnetään sisään yhdeltä puolelta ja tuurna vedetään rungon läpi sokean puolen laajentamiseksi. Putkimaiset niitit tarjoavat yleensä suuremman leikkauslujuuden ja puhtaamman ulkonäön kuin saman halkaisijan omaavat sokeat niitit. Jos kokoonpanossasi on kuitenkin suljettuja osia, joihin et pääse käsiksi takapuolelle, sokkoliitit ovat ainoa vaihtoehto. Nuote Metals valmistaa molemmat tuoteperheet. Avoimissa rakenteissa, joissa on kaksipuolinen pääsy, putkimaiset niitit ovat yleensä taloudellisempia ja nopeampia asentaa automatisoituihin linjoihin.

Q2: Kuinka lasken oikean putkimaisen niitin pituuden sovellukselleni?

V: Kaava eroaa hieman täysputkimaisten ja puoliputkimaisten niittien välillä. Täysputkimaisille niiteille käytä: Niitin pituus = materiaalipinon paksuus + 0,5 - 1,0 mm. Ylimääräinen pituus muodostaa rullatun pään. Esimerkiksi kahden levyn yhdistäminen, joiden kokonaispaksuus on 2,5 mm: valitse niitin pituus 3,0–3,5 mm. Puoliputkimaisille niiteille käytä: Niitin pituus = materiaalipinon paksuus + 0,8–1,2 × niitin halkaisija. Esimerkki: 3,0 mm pino halkaisijaltaan 3,0 mm niitillä antaa 3,0 + (1,0 × 3,0) = 6,0 mm pituuden. Pidempi ulkonema on tarpeen, koska ontto osa on vain pyrstössä, mikä vaatii enemmän materiaalia oikean rullan muodostamiseksi. Nuote Metals tarjoaa ilmaisia ​​pituusvalintataulukoita ja näytesarjoja, joiden avulla voit varmistaa oikean koon ennen täyttä tuotantoa.

Q3: Voidaanko putkimaisia ​​niittejä käyttää muovi- tai komposiittimateriaalien kanssa?

Kyllä, mutta kiinnittäen erityistä huomiota reiän suunnitteluun ja asetusparametreihin. Putkimaiset niitit toimivat hyvin monien teknisten muovien (ABS, polykarbonaatti, nylon) ja komposiittimateriaalien, kuten lasikuitu tai hiilikuitu, kanssa. Nämä materiaalit ovat kuitenkin herkempiä puristuspaineelle ja reikätoleranssille kuin metallit. Nuote Metals suosittelee seuraavaa muovi-/komposiittikokoonpanoille:

Käytä suurempaa laippapäätä (ristikko tai litteä pää) puristusvoiman jakamiseen

Suurenna reiän halkaisijan toleranssia 0,10–0,15 mm:iin niitin varren yli

Pienennä säätövoimaa 20–30 % verrattuna teräs-teräs-sovelluksiin

Ohut muovit (alle 1,5 mm) harkitse taustalevyn käyttöä tai vaihtamista puoliputkimaiseen, jonka syvyys on matala.

Testaa aina näytekuponkeilla ennen tuotantoa

Nuote Metallitvoi toimittaa putkimaisia ​​niittejä optimoiduilla pään geometrioilla erityisesti muovi- ja komposiittikokoonpanoa varten.

Miksi Nuote Metals on putkiniittien luotettu kumppani

Valmistusputkimaiset niititJohdonmukaiset ja korkeat laatustandardit edellyttävät tarkkaa kylmämuovausta, hallittua onttosyvyysmuovausta ja tiukkaa laadunvarmistusta. Nuote Metals tuo yli kahden vuosikymmenen kokemuksen jokaiseen tilaukseen.

ISO 9001:2015 sertifioitu – Täysi jäljitettävyys raaka-ainekelasta valmiiseen pakkaukseen

Oma työkalusuunnittelu – Mukautetut päätyypit, ontot syvyydet ja olkapääkokoonpanot kehitetty 10–15 päivässä

Laaja materiaalivalikoima – hiiliteräs, ruostumaton teräs, alumiini, messinki, kupari ja erikoisseokset

Tilastollinen prosessinohjaus (SPC) – Jokaista erää tarkkaillaan varren halkaisijan, samankeskisyyden, pään korkeuden ja kovuuden suhteen

Pinnoitus ja pinnoitus talon sisällä – sinkki, nikkeli, tina, passivointi ja anodisointi saman katon alla

Pakkauksen joustavuus – Bulkkilaatikot, teippi- ja rullarullat, tikkusyöttö tai mukautetut pussit

Tekninen suunnittelutuki – Ilmaiset sovellusten tarkastukset, asennuksen vianmääritys ja virheanalyysit

Olipa tilauksesi 5 000 tai 5 miljoonaa kappaletta, Nuote Metals toimittaa putkimaisia ​​niittejä, jotka vastaavat tarkasti määrityksiäsi.

Ota yhteyttä Nuote Metalsiin putkimaisten niittien vaatimuksia varten

Autojen jarrukokoonpanoista elektronisten laitteiden saranoihin putkimaiset niitit tarjoavat ihanteellisen yhdistelmän nopeaa asennusta, luotettavaa kiinnitystä ja kustannustehokkuutta. Nuote Metalsilla on tekniset tiedot, tuotantokapasiteetti ja laatujärjestelmät tukemaan projektiasi.
